12-polige contactdoos, 10A, 250V – Businzetstuk voor connector 12p 09 14 012 2732 – Harting – 5713140020931:

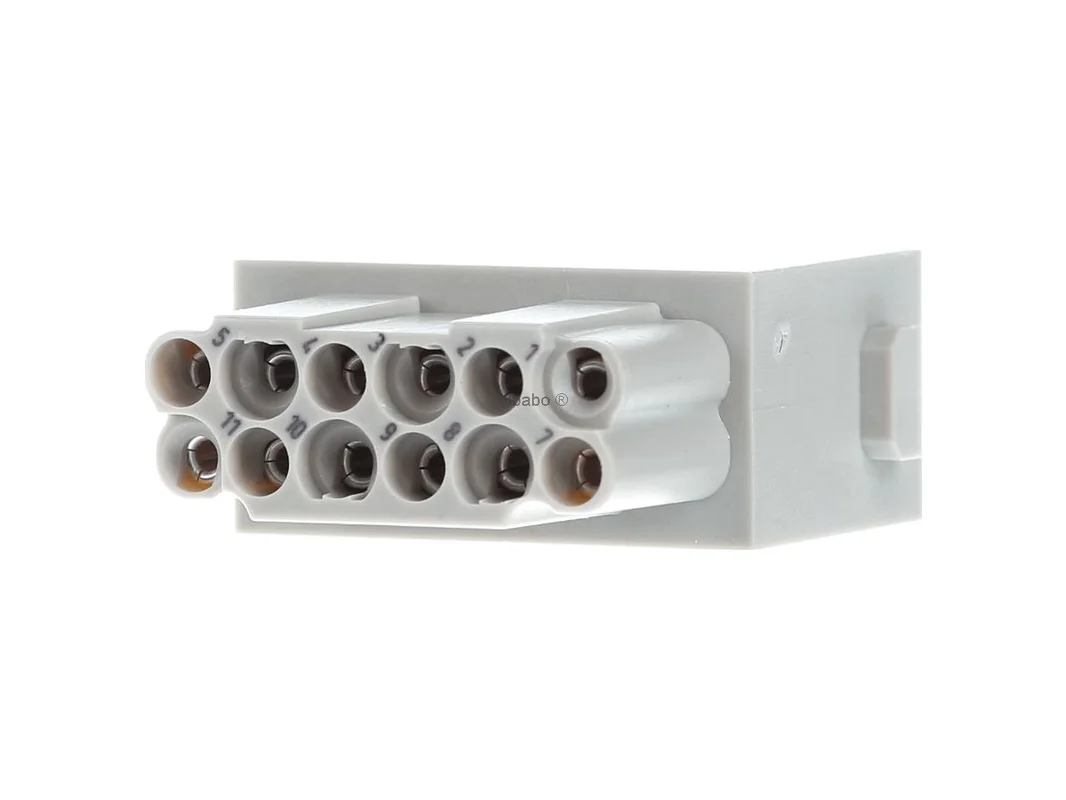

De Harting modulair contactinzet bus Quick-Lock 12-pin 09 14 012 2732 is een nauwkeurig ontworpen enkelvoudige module voor industriële connectoren met hoge contactdichtheid. De uitvoering als Han DD-module met buscontacten combineert een compacte bouwvorm met snelle assemblage en veilige signaaloverdracht. Dankzij de Han-Quick Lock-aansluiting is de contactinzet bijzonder geschikt voor een snelle montage in schakelkastbouw, machinebouw en in veeleisende industriële omgevingen.

Precieze contactinzet voor modulair industriële connectoren

De module is ontworpen voor 12 contacten en ondersteunt geleiderdoorsneden van 0,25 tot 1,5 mm². De combinatie van polycarbonaat in RAL 7032, verzilverde koperlegering en robuuste moduletechniek zorgt voor een veerkrachtig verbinding met goede geleidbaarheid. Met een nominale stroom van 10 A is de contactinzet ideaal voor signaal- en besturingstoepassingen evenals voor veel compacte bekabelingsoplossingen in modulair Han-systemen.

Producthighlights voordelen

• 12-polige uitvoering: Hoge contactdichtheid voor compacte en gestructureerde bekabeling.
• Han-Quick Lock-aansluiting: Snelle en praktijkgerichte montage zonder omslachtige assemblage.
• Busmodule: Geschikt voor toepassingen met een gedefinieerd steekvlak in de modulair opbouw.
• Voor 0,25 tot 1,5 mm²: Geschikt voor fijndradige geleiders in veel besturings- en signaaltoepassingen.
• Nominale stroom 10 A: Solide ontwerp voor industriële signaal- en energiepaden in het moduleframe.
• Verzilverde contacten: Ondersteunen een betrouwbare contactoverdracht en goede geleidingswaarden.
• Polycarbonaat inzet: Vormvast, robuust en beproefd voor industriële toepassingen.
• Modulair Han-systeem: Flexibel inzetbaar in combineerbare connectoroplossingen.
• Kiezelgrijze uitvoering: Qua kleur gepast bij veel industriële steekvlakken en inbouwsituaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelomschrijving	Modulaire contactinzet bus Quick-Lock 12-polig
Artikelnummer fabrikant	09 14 012 2732
Bestelnummer	09140122732
EAN	5713140020931
Catalogus	Contactinzet
Serie	Han-Modular
Moduletype	Han DD-module
Modulegrootte	Enkelvoudige module
Aansluittype	Han-Quick Lock
Uitvoering	Bus
Aantal contacten	12
Geleiderdoorsnede	0,25 tot 1,5 mm²
Geschikt voor	fijndradige geleiders volgens IEC 60228 klasse 5
Max. buitendiameter geleider	≤ 3,6 mm
Nominale stroom	10 A
Nominale spanning	250 V
Nominale stootspanning	4 kV
Vervuilingsgraad	3
Isolatieweerstand	> 10¹⁰ Ω
Contactweerstand	≤ 3 mΩ
Strip lengte	10 mm
Grenstemperatuur	-40 tot +125 °C
Steekcycli	≥ 500
Materiaal inzet	Polycarbonaat (PC)
Kleur inzet	RAL 7032 kiezelgrijs
Materiaal contacten	Koperlegering
Oppervlak contacten	verzilverd
Ontvlambaarheid	UL 94 V-0
Specificaties	IEC 60664-1, IEC 61984, UL / CSA
Goedkeuring	DNV

Han DD Quick-Lock in de praktijkvergelijking voor montage, bekabeling en systeembekeuze

Harting modulair contactinzet bus Quick-Lock 12-pin 09 14 012 2732 komt vooral tot zijn recht waar korte montagetijden, hoge contactdichtheid en flexibele moduleconcepten gevraagd zijn. De Quick-Lock-techniek vergemakkelijkt de veldassemblage aanzienlijk en verminderd de inspanning bij service, ombouw of eerste installatie. Dat maakt de module bijzonder aantrekkelijk voor machines, installaties, besturingen en industriële interfaces met beperkte inbouwruimte.

• Snelle bekabeling: De Quick-Lock-techniek verkort de montagetijd in vergelijking met omslachtigere aansluittypen.
• Compacte signaalgeleiding: 12 buscontacten in één enkelvoudige module besparen ruimte in de modulair connector.
• Onderhoudsvriendelijk: Goed geschikt voor toepassingen met frequente ombouw of service-inzet.
• Hoge systeemflexibiliteit: De module kan in modulair Han-frames worden geïntegreerd en met ander modules worden gecombineerd.
• Solide geschiktheid voor industrie: Temperatuurbereik, isolatiewaarden en steekcycli ondersteunen gebruik in ruwe omgevingen.

Vergeleken met Han D-modules met krimpaansluiting richt deze uitvoering zich sterker op gebruikers die de voorkeur geven aan een snelle en werkplaatsvriendelijke assemblage. Krimpvarianten kunnen voordelen bieden in sterk gestandaardiseerde serieprocessen, terwijl Quick-Lock vooral scoort bij montage op locatie en bij wisselende installaties. Ten opzichte van grotere Han DDD-modules biedt de Han DD-module een compactere eenheid voor toepassingen met een gemiddelde contactbehoefte. Wie meer polen in een klein ruimte wil bundelen, kiest vaak voor DDD, terwijl DD een zeer goede balans biedt tussen contactdichtheid en eenvoudige hantering.

Binnen de fabrikant is het passende tegenstuk de Han DD Quick-Lock-module in penuitvoering 09 14 012 2632. Beide varianten zijn ontworpen voor koppeling binnen het modulair systeem. Terwijl de busuitvoering voor de ene stekkerzijde wordt gebruikt, vervult de penuitvoering de complementaire functie. Voor vergelijkbare taken zijn er bovendien Han DD-modules met krimpaansluiting, die geschikt zijn voor voorgemonteerde kabelsets en duidelijk gedefinieerde productieprocessen.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten zijn modulair heavy-duty inzetten te vinden van bijvoorbeeld ILME, Phoenix Contact of TE Connectivity. Deze oplossingen kunnen afhankelijk van de serie ander vergrendelingsmethoden, moduleframes of aansluitconcepten gebruiken. Belangrijk daarbij is: een directe mechanische compatibiliteit tussen verschillende fabrikanten is niet in alle gevallen gegeven. Vooral bij frames, behuizingen en modulerasters moet de systeemtoewijzing altijd exact worden gecontroleerd. Harting Han-Modular is daarom vooral dan de veilige keuze wanneer er al een Han-infrastructuur aanwezig is of wanneer een consequent uniforme systeemwereld moet worden opgebouwd.

Toepassingsgebieden en technische meerwaarden in één oogopslag

De Han DD enkelvoudige module is ontworpen voor uiteenlopende taken in de industriële verbindingstechniek. Door de combinatie van 12 buscontacten, 10 A nominale stroom en een geleiderdoorsnede van 0,25 tot 1,5 mm² is de module vooral geschikt voor signaal-, besturings- en compacte energieverbindingen in modulair connectorsystemen. De zwarte schuifgeleiding ondersteunt veilige hantering bij de assemblage, terwijl de verzilverde contacten en de inzet van polycarbonaat zijn ontworpen voor een duurzame en stabiele verbinding.

• Machinebouw: Voor modulair steekplaatsen op machines, modules en interfaces.
• Installatiebouw: Voor gestructureerde signaalgeleiding in complexe industriële installaties.
• Schakelkastbouw: Goed voor compacte bekabeling met snelle montage.
• Service en retrofit: Praktisch bij ombouw, vervanging en retrofit op locatie.
• Modulaire connectoren: Geschikt voor Han-Modular-concepten met gemengde signaal- en functiemodules.

Extra meerwaarde: De module is geschikt voor fijndradige geleiders volgens IEC 60228 klasse 5, ondersteunt een buitendiameter van de geleider tot 3,6 mm, biedt een striplengte van 10 mm en bereikt een steeklevensduur van minimaal 500 cycli. Met een nominale spanning van 250 V, 4 kV nominale stootspanning, vervuilingsgraad 3 en UL 94 V-0 voldoet deze aan de centrale eisen voor moderne industriële connectoren in compacte modulesystemen.
