2L doorvoerterminal 1qmm grijs TopJob – Doorvoeraansluitklem 3,5 mm 13,5A 2000-1201 – WAGO – 4045454966768:

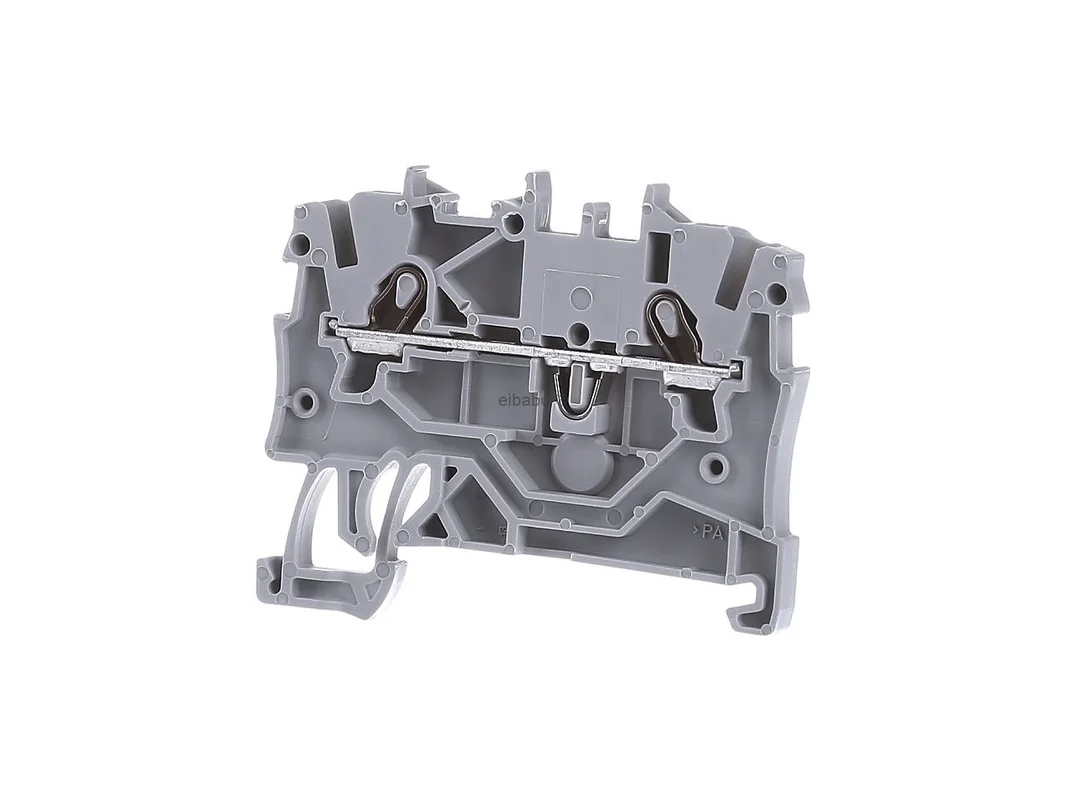

De WAGO doorvoerklem 2-ader Push-in Ex e grijs 2000-1201 is een compacte rijgklem voor de veilige en snelle bedrading op de montagerail. Ze is geschikt voor Ex e II-toepassingen en combineert een hoge contactkwaliteit met een montagevriendelijke Push-in CAGE CLAMP® techniek. Daarmee is ze een sterke oplossing voor industrie, schakelkastbouw en moderne gebouwinstallatie.

Precieze verbindingstechniek voor schakelkast en Ex e-bereik

Deze doorvoerklem is ontwikkeld voor een duidelijke, plaatsbesparende en betrouwbare geleidergeleiding. Massieve geleiders evenals fijnaderige geleiders met adereindhuls kunnen direct worden ingestoken. Voor andere geleidertypes is een bedieningsopening met gereedschap beschikbaar. De grijze uitvoering ondersteunt een nette structuur in het klemmenblok, terwijl zijdelingse en centrale markering de goede leesbaarheid in de opbouw bevordert.

Producthighlights voordelen

• Geschikt voor Ex e II: Geschikt voor geselecteerde toepassingen in explosiegevaarlijke omgevingen.
• Push-in CAGE CLAMP®: Directe, snelle bedrading zonder extra inspanning bij passende geleiders.
• 2-ader-doorvoer: Ideaal voor klassieke doorvoerbedrading in rijgklemmenstroken.
• Compacte bouwvorm: Slechts 3,5 mm breed voor een hoge verpakkingsdichtheid op de DIN-rail.
• Duidelijke markering: Zijdelingse en centrale markering vergemakkelijken service en toewijzing.
• Breed geleiderbereik: Geschikt voor geleiderdoorsneden van 0,14 tot 1,5 mm² afhankelijk van het geleidertype.
• Voor DIN-montagerail: Passend voor 35 x 15 en 35 x 7,5.
• Praktische montage: Aderstriplengte van 9 tot 11 mm voor een veilige aansluiting.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO doorvoerklem 2-ader Push-in Ex e grijs 2000-1201
Artikelnummer fabrikant	2000-1201
EAN	4045454966768
Catalogus	Doorvoerklem
Producttype	2-ader-doorvoerklem
Serie	TOPJOB® S, serie 2000
Aansluittechniek	Push-in CAGE CLAMP®
Aantal polen	2-ader
Nominale doorsnede	1,0 mm²
Geleiderdoorsnede	0,14 tot 1,5 mm² afhankelijk van het geleidertype
Aderstriplengte	9 tot 11 mm
Montagetype	Montagerail 35 x 15 en 35 x 7,5
Markering	zijdelings en centraal
Kleur	grijs
Bediening	met bedieningsgereedschap
Afmetingen (B x H x D)	3,5 x 48,5 x 39,5 mm
Geschiktheid	geschikt voor Ex e II-toepassingen
Nominale spanning	800 V
Nominale stroom	13,5 A tot 18 A
AWG-bereik	24 tot 16 AWG

Efficiënte bedrading, passende alternatieven en slimme systeemkeuze

In de dagelijkse praktijk scoort de WAGO doorvoerklem 2-ader Push-in Ex e grijs 2000-1201 met een korte bedradingstijd, hoge contactzekerheid en een zeer goed overzicht in het klemmenblok. De compacte breedte is ideaal wanneer er weinig vrije ruimte op de montagerail is. Vooral bij seriemontage, machinebouw en gebouwtechniek helpt de directe insteektechniek processen te versnellen en fouten bij de bedrading te verminderen.

• Snelle aansluiting: Massieve geleiders en fijnaderige geleiders met adereindhuls worden direct ingestoken.
• Veilig bij service: Markering aan de zijkant en in het midden vereenvoudigt controle, onderhoud en vervanging.
• Ruimtebesparend in de opbouw: Bijzonder geschikt voor dichte rijen op de DIN-rail.
• Flexibel in het project: Inzetbaar in industriële installaties, besturingen en gebouwtoepassingen.

In het WAGO-programma zijn vergelijkbare klemmen met een andere nominale doorsnede of een andere bouwvorm beschikbaar. Modellen uit de serie 2001 of 2002 zijn geschikt voor grotere geleiderdoorsneden en hogere stroombelastingen. Wie meer potentialen op dezelfde rail wil voeren, kiest vaak voor meerlaagse varianten zoals de serie 2000-2201. Het belangrijkste verschil zit in doorsnede, bouwhoogte, stroomdraagvermogen en de benodigde ruimte in de schakelkast.

Voor de toepassing betekent dat: de 2000-1201 is de juiste keuze voor fijne geleiders tot 1,5 mm² en voor compacte klemmenstroken. Grotere WAGO doorvoerklemmen zijn beter wanneer hogere stromen, zwaardere geleiders of meer bedradingsreserves vereist zijn. Dubbeldeksklemmen besparen raillengte, maar vereisen wel een andere lay-out voor toegang en markering.

Ook andere gerenommeerde fabrikanten bieden vergelijkbare rijgklemmen aan. Phoenix Contact zet bij veel series in op Push-in techniek met focus op zeer snelle bedrading en uitgebreide accessoires. Weidmüller biedt met PUSH IN-klemmen vaak robuuste oplossingen voor industriële standaardtaken. TE Connectivity dekt afhankelijk van de serie eveneens DIN-railklemmen voor de besturingsbouw af. Verschillen zijn meestal zichtbaar bij het brugsysteem, de markering, de accessoirelogica en de afstemming op bestaande klemmenstroken. Voor een nette systeemintegratie is de keuze binnen één fabrikantenfamilie daarom vaak zinvol.

Meerwaarde voor planning, montage en duidelijke geleidergeleiding

Deze rijgklem is ontworpen voor klassieke doorvoerbedrading en voor een veilige verbinding van elektrische geleiders. De aansluittechniek ondersteunt veel geleidertypes en biedt het extra voordeel van direct insteken. Dat bespaart tijd bij de montage en zorgt tegelijk voor een stevige pasvorm in het contactgebied. In schakelkasten met een hoge bedradingsgraad ondersteunt de smalle bouwvorm een geordende en economische indeling.

De combinatie van 1,0 mm² nominale doorsnede, gereedschapsbediening en Ex e-geschiktheid maakt het onderdeel tot een doordachte oplossing voor veeleisende omgevingen. Vooral bij gestructureerde klemmenrijen is de centrale en zijdelingse markering een duidelijk voordeel. Zo blijft de installatie ook bij latere uitbreidingen goed leesbaar en servicevriendelijk.

Daarmee is deze klem een overtuigende keuze voor iedereen die een compacte, veilige en praktijkgerichte verbindingsoplossing met moderne Push-in techniek zoekt.
