3-draads doorvoerklem, TS 35 – Doorvoeraansluitklem 5,2mm 24A 2002-1304 – WAGO – 4017332999243:

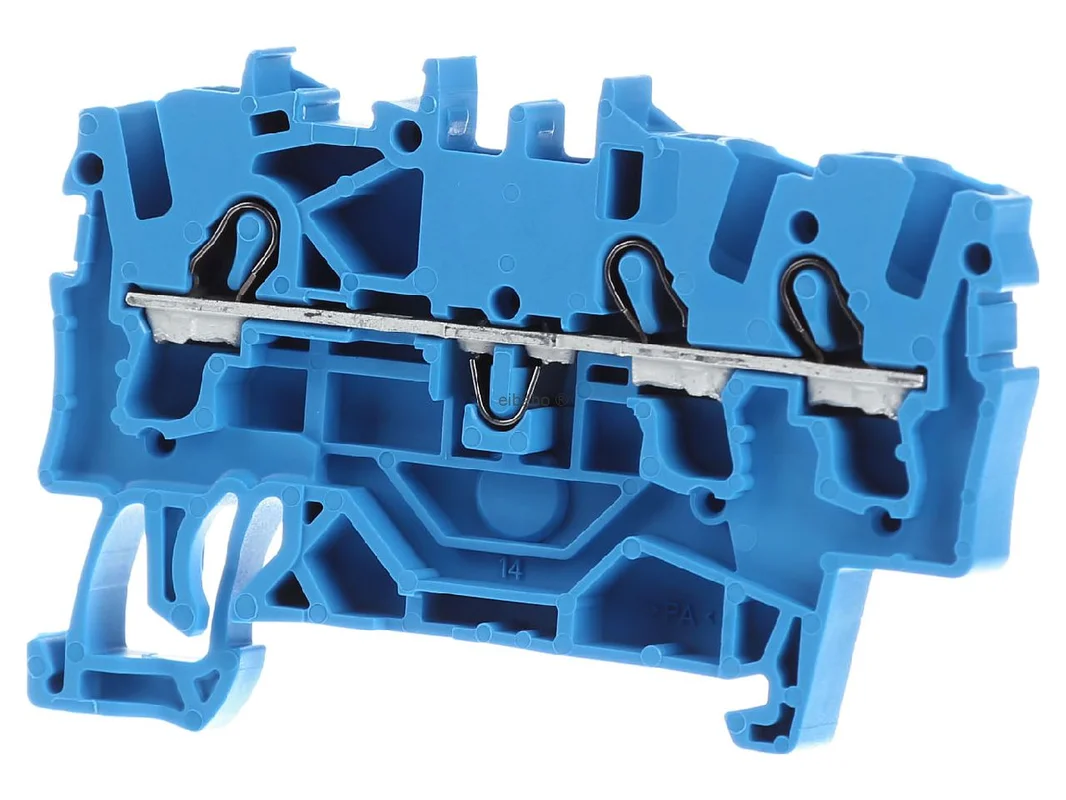

De WAGO doorvoerklem 3-aderig 2,5 mm² Push-in Ex e Ex i blauw 2002-1304 is ontworpen voor een snelle, veilige en duidelijk gestructureerde bedrading op de montagerail. Als rijgklem uit de TOPJOB® S-serie combineert hij hoge aansluitkwaliteit met een compacte bouwvorm, goede markeerbaarheid en geschiktheid voor geselecteerde Ex-toepassingen. De blauwe uitvoering ondersteunt bovendien een eenduidige toewijzing in de schakelkast en in de gebouwinstallatie.

WAGO doorvoerklem 3-aderig 2,5 mm² voor veilige Ex-bekabeling

De 3-aderige doorvoerklem is de passende keuze voor toepassingen waarin aders efficiënt moeten worden verbonden en potentialen netjes moeten worden geleid. Dankzij Push-in CAGE CLAMP® kunnen massieve aders en fijnaderige aders met adereindhuls direct en zonder gereedschap worden ingestoken. Dat bespaart tijd bij de montage en zorgt voor een blijvend betrouwbaar contact. Zijdelingse en centrale markeringsvelden vergemakkelijken een duidelijke aanduiding en verbeteren service, controle en onderhoud.

Producthighlights voordelen

• Snelle aansluiting: Push-in CAGE CLAMP® maakt het direct insteken van geschikte aders mogelijk.
• Voor 3 aders: Ideaal voor gestructureerde doorvoerbedrading en nette potentiaalgeleiding.
• Geschikt voor Ex: Ontworpen voor toepassingen Ex e II en Ex i.
• Compacte bouwvorm: Bespaart ruimte op de montagerail in de schakelkast.
• Duidelijke markering: Zijdelingse en centrale markering ondersteunen het overzicht.
• Breed aderbereik: Geschikt voor aderdoorsneden van 0,25 mm² tot 4 mm².
• Montage op DIN-rail: Passend voor montagerail 35 x 15 en 35 x 7,5.
• Professionele kleurstelling: Blauw vergemakkelijkt de visuele toewijzing in veel concepten.
• Voor industrie en gebouwen: Inzetbaar in veel klassieke bedradingsopgaven.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO doorvoerklem 3-aderig 2,5 mm² Push-in Ex e Ex i blauw 2002-1304
Artikelnummer fabrikant	2002-1304
EAN	4017332999243
Catalogus	Doorvoerklem
Serie	TOPJOB® S, serie 2002
Producttype	3-aderige doorvoerklem
Aansluittechniek	Push-in CAGE CLAMP®
Aantal polen	3
Nominale doorsnede	2,5 mm²
Geschikt aderbereik	0,25 mm² tot 4 mm²
Striplengte	10 tot 12 mm
Bediening	met bedieningsgereedschap
Kleur	Blauw
Markering	zijdelings en centraal
Montagewijze	voor montagerail 35 x 15 en 35 x 7,5
Afmetingen (B x H x D)	5,2 x 59,2 x 39,5 mm
Geschiktheid voor Ex-zones	geschikt voor toepassingen Ex e II en Ex i
Spanning	tot 800 V

Voordelen in de schakelkast, verschillen binnen de serie en zinvolle alternatieven

In de praktijk overtuigt de klem door zijn mix van snelheid, veiligheid en overzicht. De Push-in-techniek versnelt de bedrading aanzienlijk, vooral bij seriemontage of bij terugkerende aansluitbeelden. Tegelijk blijft de bediening servicevriendelijk, omdat het klempunt gericht met gereedschap kan worden geopend. Voor planners en onderhoudstechnici is ook de goede markeerbaarheid een pluspunt, omdat stroomkringen en potentialen snel herkenbaar zijn.

• Meer efficiëntie bij de montage: Directe insteektechniek vermindert de tijdsinspanning in vergelijking met klassieke schroefklemmen.
• Meer overzicht: Centrale en zijdelingse markering vergemakkelijken de structuur van de schakelkast.
• Meer flexibiliteit: Inzetbaar voor verschillende adertypen binnen het gebruikelijke bereik van de 2,5-mm²-klasse.
• Meer veiligheid in de opbouw: De bouwvorm is ontworpen voor een betrouwbare contactering en duidelijke geleiding.

Binnen het assortiment van de fabrikant is de 3-aderige versie vooral interessant wanneer meer dan twee aders netjes in één enkele klem moeten worden samengebracht. Vergelijkbare 2-aderige uitvoeringen zoals de WAGO 2002-1204 zijn eerder geschikt voor eenvoudige doorvoerverbindingen met twee klempunten. Modellen zoals de WAGO 2002-2204 werken als meerlagige variant en helpen vooral wanneer op beperkte ruimte een hogere bedradingsdichtheid nodig is. Het wezenlijke verschil zit dus in het aantal polen, de opbouwhoogte en het doel van de bedrading: eenvoudige lijn, meer aders per niveau of hogere verpakkingsdichtheid.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten zijn soortgelijke concepten te vinden, maar vaak met een afwijkende bedieningswijze of systeemlogica. Phoenix Contact zet bij sommige rijgklemmen in op Push-in-aansluitingen met een eigen toebehorensysteem voor markering en brugvorming. Weidmüller biedt binnen Klippon Connect eveneens compacte doorvoerklemmen met focus op schakelkastbouw en potentiaalverdeling. TE Connectivity is afhankelijk van de serie sterker gericht op klassieke industriële omgevingen en andere aansluitconcepten. Doorslaggevend zijn hier meestal de details bij markering, brugvorming, bedieningsopening en het samenspel met aanwezig rijgklemtoebehoren.

Toepassingsgebieden en extra nut in Ex-toepassingen

De klem is geschikt voor industriële installaties, energieverdelingen, machinebouw en moderne gebouwtoepassingen. Hij is vooral zinvol wanneer elektrische aders snel en veilig moeten worden verbonden en tegelijk een nette potentiaalverdeling vereist is. De geschiktheid voor Ex e II en Ex i breidt het toepassingsgebied uit naar geselecteerde toepassingen in gevoelige omgevingen. Door de blauwe kleurstelling kan hij bovendien goed in kleurgecodeerde concepten worden geïntegreerd.

• industrie: Voor gestructureerde rijgklemvelden in besturing en verdeling.
• Gebouwtechniek: Voor duidelijke en veilige adergeleiding in installaties.
• Schakelkastbouw: Goed voor compacte opbouwen met veel overzicht.
• Ex-zones: Geschikt voor gedefinieerde toepassingen met verhoogde eisen.
• Potentiaalverdeling: Praktisch wanneer meerdere aders overzichtelijk moeten worden geleid.

Extra meerwaarde ontstaat door de combinatie van compacte breedte, directe insteektechniek en het gebruiksvriendelijke bedieningsconcept van de TOPJOB® S-familie. Afhankelijk van de uitvoering van de serie zijn in de omgeving ook varianten met hendel, drukknop of bedieningsopening beschikbaar. Daardoor kan het rijgklemconcept passend worden afgestemd op montageprocessen, onderhoudsprocessen en ruimteverhoudingen. De hier beschreven uitvoering zet duidelijk in op snelle doorvoerbedrading met hoge praktijkgerichtheid en goede leesbaarheid tijdens bedrijf.

Deze WAGO rijgklem is een sterke keuze voor iedereen die op zoek is naar een compacte, goed markeerbare en montagevriendelijke 3-aderige doorvoerklem voor professionele toepassingen met Ex-referentie.
