Description

Aansluitmof ZG voor Rd 7-10mm – Mute-aansluiting bliksembeveiliging 385 202 – Dehn – 4013364068131:

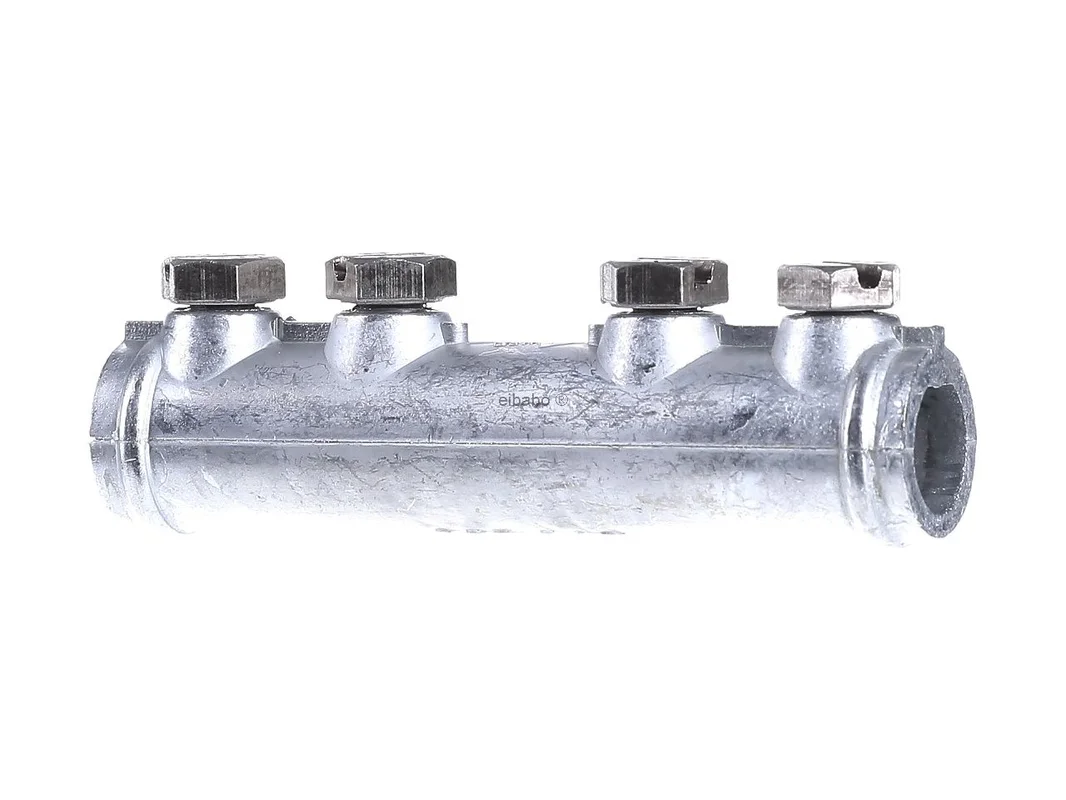

De DEHN verbindingsmof 385202 is een nauwkeurig verbindingselement voor bliksembeveiliging en aardingstechniek. Ze dient voor het veilig verbinden van twee ronde geleiders in lengterichting en overtuigt door een normconforme uitvoering, robuuste constructie en een montagevriendelijke schroefklem. Voor vakbedrijven, planners en onderhoudsmedewerkers is ze een betrouwbare keuze wanneer een veerkrachtig en duidelijke geleiderverbinding gevraagd is.

Normconforme geleiderverbinding voor bliksembeveiliging met DEHN

Deze verbindingsmof is ontworpen voor ronde geleiders met een klembereik van 7 tot 10 mm. De uitvoering in zinkspuitgietwerk biedt een solide basis voor gebruik in bliksembeveiligingsinstallaties. Vier M6-schroeven zorgen voor een gelijkmatige klemming van de geleiders en ondersteunen een stevige verbinding in axiale richting. Door het ontwerp volgens DIN EN 62561-1 is het onderdeel geschikt voor toepassingen waarbij normconforme componenten centraal staan.

Producthighlights voordelen

• Voor ronde geleiders van 7 tot 10 mm: Geschikt voor gangbare geleiders in de uitwendige bliksembeveiliging.
• Lengte-opstelling: Ideaal voor de rechte verbinding van twee ronde geleiders.
• Vier M6-schroeven: Ondersteunen een hoge klemkracht en goede houvast.
• Zinkspuitgietwerk: Robuust klemdeel voor vakkundig gebruik.
• Normconform: Uitgevoerd volgens DIN EN 62561-1.
• Montagevriendelijk: Duidelijke constructievorm voor een snelle installatie.
• Voor bliksembeveiligingssystemen: Geschikt als verbinder op het gebied van aarding en bliksembeveiliging.
• Hoge belastbaarheid: Bliksemstroomdraagvermogen tot 100 kA bij 10/350 µs.

Technische gegevens in één oogopslag

Voordelen, toepassing en afbakening ten opzichte van vergelijkbare verbinders

De DEHN verbindingsmof is ontworpen voor de lineaire verbinding van twee ronde geleiders. Juist daarin ligt het belangrijkste voordeel: ze creëert een stabiele, normconforme en duidelijk gedefinieerde verbinding voor trajecten waarbij geleiders in een rechte lijn worden samengebracht. De vier M6-schroeven verdelen de klemming gelijkmatig, wat de mechanische stabiliteit ondersteunt en de montage in een professionele omgeving vergemakkelijkt.

• Gerichte toepassing: Voor de axiale verbinding van twee ronde geleiders in bliksembeveiligings- en aardingsinstallaties.
• Schone systeemintegratie: Bijzonder geschikt wanneer geleiders zonder richtingsverandering verbonden moeten worden.
• Solide uitvoering: Het klemdeel van zinkspuitgietwerk is afgestemd op praktisch gebruik in systeembouw.
• Planningszekerheid: De uitvoering volgens DIN EN 62561-1 vergemakkelijkt de keuze in normgerichte projecten.

In vergelijking met vergelijkbare DEHN-verbinders voor vaste afzonderlijke diameters, bijvoorbeeld varianten voor exact 8 mm ronde geleiders zoals VM 8, biedt deze uitvoering meer flexibiliteit in het klembereik. Dat is voordelig wanneer in bestaande installaties of in een project verschillende rondedraadmaten van 7 tot 10 mm voorkomen. Ten opzichte van kruisverbinders of parallelverbinders van dezelfde fabrikant ligt het verschil vooral in de geleidergeleiding: deze mof is bedoeld voor lengte-opstelling, niet voor kruisingen, aftakkingen of richtingsveranderingen.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten komen onder meer verbindingsmoffen van OBO Bettermann, PRÖPSTER of Schnabl voor op het gebied van bliksembeveiliging. De belangrijkste verschillen liggen meestal in het materiaal, in de exacte geleiderpassing, in de vorm van de klem en in de systeemafstemming op het betreft fabrikantprogramma. Voor de compatibiliteit moet daarom altijd worden gecontroleerd of geleidermaat, materiaalcombinatie, opstelling en normreferentie overeenkomen met de bestaande installatie. Juist in afgestemde bliksembeveiligingssystemen is de keuze voor een gepast origineel onderdeel vaak de veiligste weg.

Toepassing, opbouw en meerwaarde in de praktijk

De verbindingsmof volgens DIN EN 62561-1 is ontworpen voor het verbinden van twee ronde geleiders in lengte-opstelling. De uitvoering ZG 7-10 combineert een breed klembereik met een duidelijke, montagevriendelijke constructievorm. Met vier M6-schroeven wordt de geleider veilig vastgeklemd, wat een stevige en duurzame verbinding in het bliksembeveiligingssysteem ondersteunt. Daarmee is het onderdeel bijzonder geschikt voor installaties waarin een lineaire geleidergeleiding, normconforme uitvoering en een belastbaar klem punt vereist zijn.
