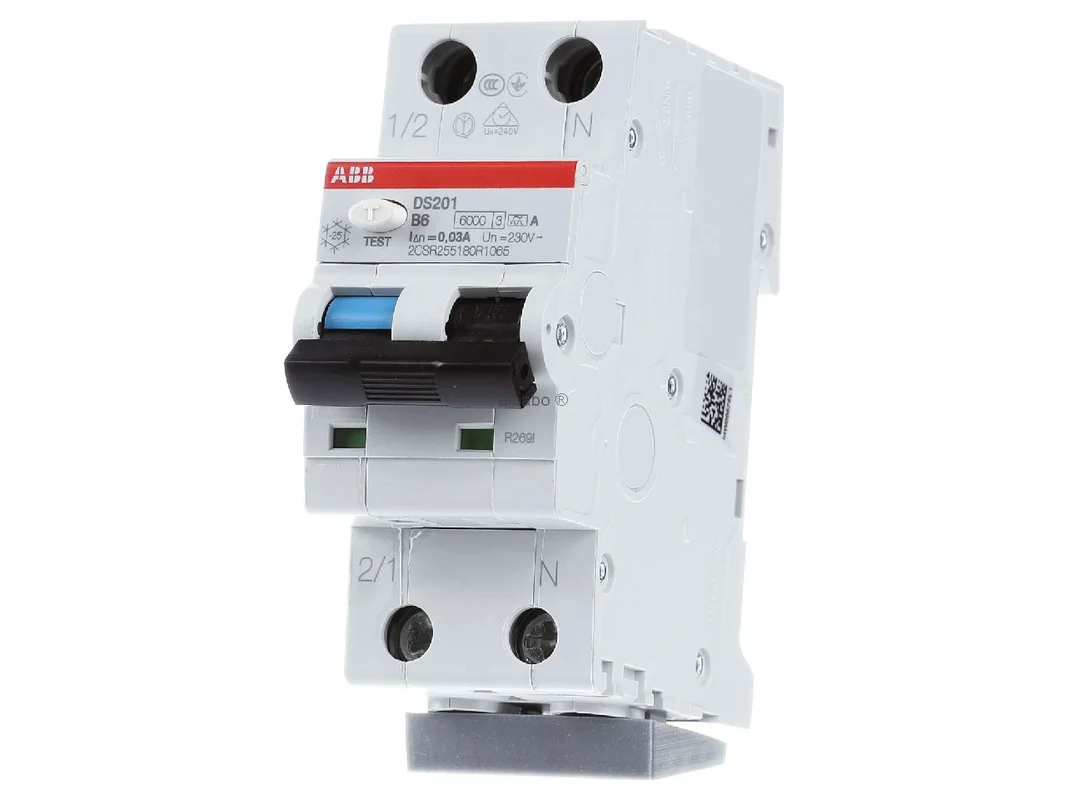

Aardlekschakelaar 6kA, 1p+N DS201A-B6/0,03 – ABB – 2CSR255180R1065 – 8012542066217:

De ABB aardlekautomaat DS201A-B6/0,03 2CSR255180R1065 is een compacte combinatie van aardlekschakelaar en installatieautomaat voor eenfasige stroomkringen. Het apparaat verenigt personen-, materiaal- en installatiebescherming in slechts één oplossing en is geschikt voor veeleisende toepassingen in woningbouw, utiliteit en industrie. Met type A, B-karakteristiek, 6 A nominale stroom en 30 mA foutstroomdrempel beschermt het betrouwbaar bij overbelasting, kortsluiting en foutstromen naar aarde.

Nauwkeurige bescherming voor eenfasige kringen met ABB aardlekautomaat DS201A-B6/0,03 2CSR255180R1065

De aardlekautomaat is ontworpen voor moderne stroomkringen waarin een ruimtebesparende en overzichtelijke beschermingsoplossing gevraagd is. Hij detecteert sinusvormige wisselstromen evenals pulserende foutstromen met een gladde gelijkfoutstroomcomponent tot 6 mA. Daardoor is hij een sterke keuze voor veel standaardtoepassingen met verhoogde beschermingsbehoefte. De 1P+N uitvoering werkt met 1 beveiligde pool en 2-polig schakelen, wat voor meer veiligheid bij het uitschakelen zorgt.

Producthighlights voordelen

• Combinatie van aardlek en automaat: Verenigt aardlek- en leidingbeveiliging in één apparaat.
• Type A: Detecteert wisselstroom en pulserende foutstromen naar aarde.
• B-karakteristiek: Goed voor stroomkringen met lage inschakelstromen en lange leidingen.
• 30 mA uitschakeling: Geschikt voor aanvullende persoonsbeveiliging.
• 6 kA schakelvermogen: Solide prestaties voor veel gebruikelijke netten en verdeelinrichtingen.
• 1P+N uitvoering: Eén beveiligde pool, tweepolig schakelen voor hoge bedrijfszekerheid.
• Compacte bouwvorm: Bespaart ruimte in de verdeler en vergemakkelijkt de planning.
• Duidelijke statusweergave: Schakelstand en fouten zijn snel herkenbaar.
• DIN-rail montage: Geschikt voor gangbare installaties in de schakelkast.
• Breed toepassingsgebied: Passend voor huishouden, utiliteit en industriële toepassingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnummer fabrikant	2CSR255180R1065
EAN	8012542066217
Catalogus	Combi aardlek-leidingbeveiliging
Producttype	Aardlekautomaat, RCBO
Serie	DS201
Type	Type A
Uitschakelkarakteristiek	B
Totaal aantal polen	2
Aantal beveiligde polen	1
Uitvoering	1P+N, 2-polig schakelend
Nominale stroom	6 A
Nominale foutstroom	30 mA
Nominale spanning	230 V
Nominale isolatiespanning	500 V
Frequentie	50/60 Hz
Nominaal schakelvermogen	6 kA
Grenskortsluitafschakelvermogen	10 kA
Bedrijfskortsluitafschakelvermogen	7,5 kA
Restbreekcapaciteit	6 kA
Stootspanningsbestendigheid	4 kV
Testspanning isolatie	2,5 kV
Overspanningscategorie	III
Vervuilingsgraad	2
Bedrijfskarakteristiek	onvertraagd
Beschermingsgraad	Klemmen IP20, behuizing IP40
Montagewijze	DIN-rail volgens EN 60715
Inbouwpositie	willekeurig
Positie N-leider	rechts
Omgevingstemperatuur bedrijf	-25 tot +55 °C
Normen	IEC/EN 61009-1, IEC/EN 61009-2-1

Sterke beveiligingstechniek, passende ABB varianten en zinvolle alternatieven

De ABB aardlekautomaat DS201A-B6/0,03 2CSR255180R1065 is bedoeld voor stroomkringen die een gecombineerde bescherming tegen overstroom en foutstroom in compacte vorm nodig hebben. Bijzonder voordelig is de duidelijke scheiding van de beveiligingstaken in slechts één apparaat. Dat bespaart ruimte, verlaagt de bedradingsinspanning en vergemakkelijkt het overzicht in de verdeler.

• Hoge praktisch meerwaarde: Een compacte oplossing voor eindgroepen met verhoogde beschermingsbehoefte.
• Meer veiligheid: Tweepolig schakelen onderbreekt de stroomkring bij uitschakeling betrouwbaar.
• Goede diagnose: Schakelstand en fouttoestand zijn snel vast te stellen.
• Flexibel inzetbaar: Geschikt voor wonen, werkplaats, kantoor en lichte industrie.
• Breed assortiment accessoires: Binnen de ABB serie goed in bestaande systemen integreerbaar.

Binnen het ABB programma is de DS201 serie vooral interessant voor 1P+N toepassingen in het eenfasebereik. Ten opzichte van een DS201 met C-karakteristiek schakelt deze B-variant eerder af in het magnetisch bereik. Dat is vaak voordelig bij stroomkringen met lagere inschakelstroom, bijvoorbeeld bij licht- en wandcontactdooskringen of langere leidingen. Varianten met hogere nominale stroom uit dezelfde serie zijn daarentegen beter geschikt wanneer meer continue belasting vereist is.

In het ABB assortiment zijn bovendien de reeksen DS201 L, DS201 en DS201 M beschikbaar. Het centrale verschil zit in het schakelvermogen. DS201 L is ontworpen voor lagere kortsluitwaarden, DS201 dekt het solide 6-kA-bereik af en DS201 M is ontworpen voor hogere eisen. Voor veeleisendere inschakelomstandigheden zijn ABB uitvoeringen met C- of K-karakteristiek vaak de geschiktere keuze, bijvoorbeeld bij motoren of apparaten met hogere aanloopstroom.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld RCBO’s van Hager, Siemens en Eaton. Hager biedt vaak zeer gebruiksvriendelijke series voor woningbouw en utiliteitsbouw. Siemens is vaak sterk in systeemnabije industriële en utiliteitsomgevingen. Eaton levert eveneens compacte aardlekautomaatoplossingen, deels met een brede keuze aan karakteristieken. Belangrijk is daarbij altijd de exacte controle van karakteristiek, foutstroomtype, aansluitschema, aantal polen en vrijgave binnen het betreft verdeelconcept. Een directe uitwisselbaarheid is niet in alle gevallen gegeven, ook als de basisfunctie vergelijkbaar is.

Toepassingsgebieden, beveiligingsfuncties en normconforme toepassing

Aardlekautomaten van deze serie bieden personen- en materiaalbescherming evenals bescherming tegen elektrisch ontstoken branden volgens de relevante normvoorschriften. Ze beveiligen eenfasige stroomkringen tegen overbelasting en kortsluitstromen en detecteren sinusvormige wisselstromen evenals pulserende foutstromen met een gladde gelijkfoutstroomcomponent tot 6 mA naar aarde. Met 30 mA is deze uitvoering geschikt voor aanvullende bescherming bij indirect aanraken en voor veel typische eindgroepen in gebouwen.

• Woningbouw: Voor wandcontactdoos-, licht- en afzonderlijke eindgroepen met hoge beschermingseisen.
• Utiliteit: Voor kantoren, nevenruimten, servicevlakken en duidelijk gedefinieerde stroomkringen.
• Industriegerelateerde gebieden: Voor geselecteerde eenfasige toepassingen met passende netplanning.
• Modernisering: Zinvol wanneer compacte beveiligingsapparaten in de verdeler gevraagd zijn.
• Normconforme planning: Passend voor installaties volgens IEC/EN 61009-1 en 61009-2-1.

De DS201A-B6/0,03 is een doordachte keuze voor iedereen die een compacte aardlekautomaat met type A, B-karakteristiek en 30 mA aanvullende bescherming voor eenfasige stroomkringen zoekt.
