Description

Aardlekschakelaar 6kA, 1p+N DS201A-C10/0,03 – ABB – 2CSR255180R1104 – 8012542737810:

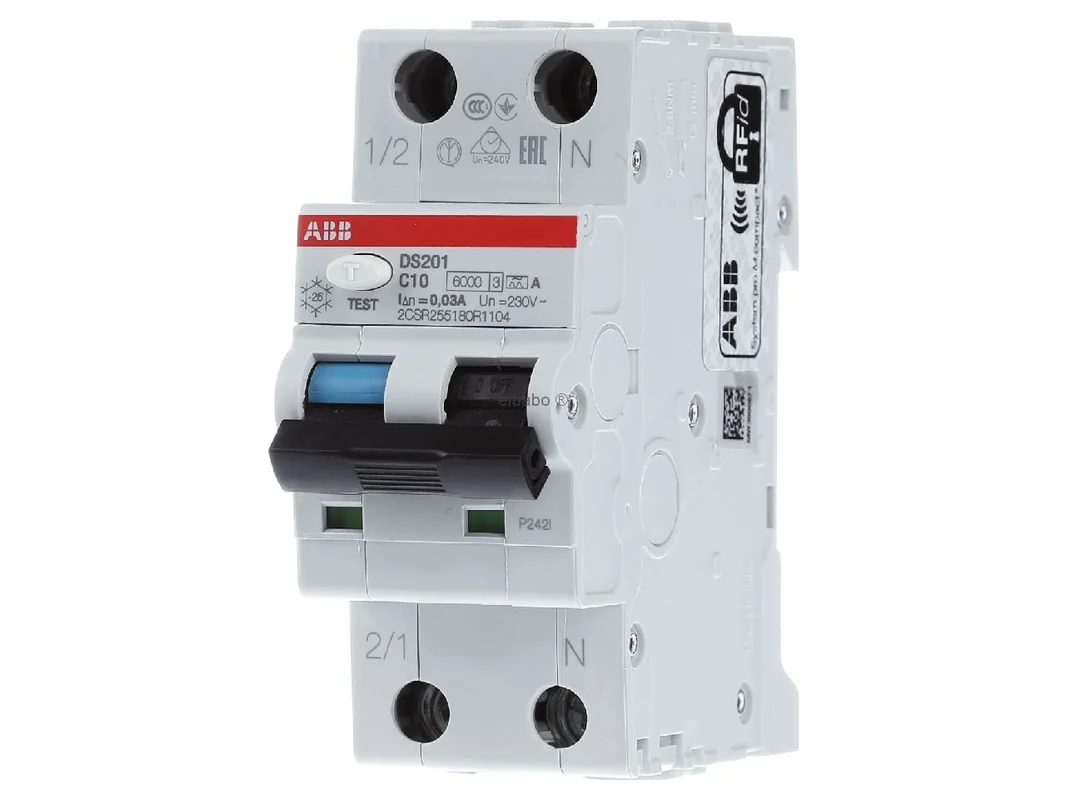

De ABB aardlekautomaat DS201A-C10/0,03 2CSR255180R1104 is een compacte FI/LS-schakelaar voor de bescherming van eenfasige stroomkringen. Het apparaat combineert aardlekbeveiliging en leidingbeveiliging in één oplossing en beveiligt stroomkringen betrouwbaar tegen overbelasting, kortsluiting en foutstromen. Daarmee is dit model bijzonder geschikt voor moderne elektrisch installaties in woningbouw, utiliteit en geselecteerde industriële toepassingen.

ABB aardlekautomaat DS201A-C10/0,03 voor veilige eenfasige stroomkringen

Als RCBO uit de DS201-serie beschermt dit apparaat één pool en schakelt het tweepolig. Type A detecteert sinusvormige wisselstromen en pulserende foutstromen met een gladde gelijkfoutstroomcomponent tot 6 mA naar aarde. Met C-karakteristiek en een nominale stroom van 10 A is de schakelaar goed geschikt voor typische eindgroepen waarbij kortstondige inschakelstromen kunnen optreden. De nominale foutstroom van 30 mA ondersteunt de aanvullende persoonsbeveiliging in normconforme installaties.

Producthighlights voordelen

• Gecombineerde beveiliging: Combineert aardlekbeveiliging en leidingbeveiliging in slechts één apparaat.
• Type A: Detecteert sinusvormige wissel-foutstromen en pulserende gelijkfoutstromen.
• 30 mA uitschakelstroom: Ondersteunt de aanvullende bescherming van personen.
• C-karakteristiek: Geschikt voor stroomkringen met matige inschakelpieken.
• 10 A nominale stroom: Passend voor veel eenfasige eindgroepen.
• 1P+N opbouw: Eén pool beveiligd, tweepolig schakelend voor duidelijke scheiding.
• 6 kA schakelvermogen: Solide reserve voor gangbare toepassingen in de verdeling.
• DIN-railmontage: Snelle en nette integratie in de verdeelkast.
• Breed toepassingsgebied: Geschikt voor huishoudens, utiliteit en veel industriële omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productaanduiding	Aardlekautomaat / FI/LS-schakelaar
Serie	DS201
Artikelnummer fabrikant	2CSR255180R1104
EAN	8012542737810
Catalogus	Combi FI-leidingbeveiliging
Type	DS201A-C10/0,03
Apparaattype	RCBO / FI/LS-schakelaar
Aantal polen	1P+N
Beveiligde polen	1
Schakelgedrag	2-polig schakelend
Nominale stroom	10 A
Uitschakelkarakteristiek	C
Foutstroomtype	Type A
Nominale foutstroom	30 mA
Nominale spanning	230 V AC
Nominaal schakelvermogen	6 kA
Montage	DIN-rail
Beschermingsgraad	IP20
Aansluitdoorsnede	0,75 tot 25 mm²
Bedrijfstemperatuur	-25 tot +55 °C
Normen	IEC/EN 61009-1, IEC/EN 61009-2-1
Toepassing	Huishouden, utiliteit, industrie

Beveiligingsconcept, voordelen in de praktijk en passende alternatieven

De ABB aardlekautomaat DS201A-C10/0,03 is ontworpen voor eindgroepen waarbij compacte apparaatbeveiliging met een hoog veiligheidsniveau gewenst is. In onderverdelingen bespaart de combinatie van FI en LS ruimte in de opbouw en vereenvoudigt zij de duidelijke toewijzing van afzonderlijke stroomkringen. Dat is vooral voordelig wanneer licht-, wandcontactdoos- of afzonderlijke apparaatkringen gescheiden beveiligd moeten worden.

• Hoge praktijkgerichtheid: Eén apparaat verzorgt aardlek- en overstroombeveiliging.
• Nette stroomkringscheiding: Vooral zinvol in duidelijk gestructureerde verdelingen.
• Type A voor veel belastingen: Geschikt voor talrijke gebruikelijke verbruikers in gebouwinstallaties.
• C-karakteristiek in het dagelijks gebruik: Goed voor stroomkringen met licht verhoogde inschakelstroom.
• Aanvullende persoonsbeveiliging: 30 mA is in veel gebieden de gebruikelijke waarde.

Binnen het ABB-programma onderscheidt dit model zich vooral door het foutstroomtype, de uitschakelkarakteristiek en de nominale foutstroom. Een DS201 in type AC is eerder bedoeld voor eenvoudige wisselstroombelastingen, terwijl de A-uitvoering breder inzetbaar is en ook pulserende foutstromen detecteert. Varianten met B-karakteristiek spreken eerder aan bij overstroom en zijn meer geschikt voor stroomkringen met lagere inschakelpieken. Uitvoeringen met 300 mA zijn sterker gericht op brandbeveiliging en niet in dezelfde mate bedoeld voor aanvullende persoonsbeveiliging als 30 mA-varianten.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld RCBO’s van Siemens, Hager of Schneider Electric. Siemens biedt vaak vergelijkbare apparaten voor eenfasekringen met focus op gebouwinstallatie. Hager is sterk vertegenwoordigd in de woningbouw en scoort vaak met systeemgerichte verdeeltechniek. Schneider Electric dekt een breed veld af van utiliteitsbouw tot industrie. Bij de keuze zijn vooral karakteristiek, foutstroomtype, schakelvermogen, bouwvorm en de geschiktheid voor het aanwezige systeem in de verdeelkast van belang.

Toepassingsgebieden en normconforme meerwaarde

De ABB aardlekautomaat DS201A-C10/0,03 is geschikt voor eenfasige stroomkringen in woongebouwen, kantoorruimten, werkplaatsen en technische ruimten. Het apparaat beschermt tegen overbelasting en kortsluitstromen en biedt tegelijk bescherming bij indirect aanraken. Door de type A-detectie worden naast sinusvormige wisselstromen ook pulserende foutstromen met een gladde gelijkfoutstroomcomponent tot 6 mA naar aarde herkend. Dat vergroot de zinvolle inzet in veel hedendaagse installaties.

Voor de gebruiker ontstaat een echte meerwaarde door de combinatie van persoonsbeveiliging, materiële bescherming en een compacte bouwvorm voor de verdeelkast. Het apparaat voldoet aan de relevante productnormen van de IEC/EN 61009-reeks. In vakkundig ontworpen installaties ondersteunt het daarmee een veilige, overzichtelijke en veerkrachtig beveiliging van stroomkringen. De accessoires van de DS200-familie vergemakkelijken bovendien de integratie in veeleisende installatietaken, wanneer binnen één systeem netjes en uniform moet worden opgebouwd.

Deze FI/LS-schakelaar van ABB is een sterke keuze voor iedereen die een compacte, normconforme en veelzijdig inzetbare beveiliging voor eenfasige stroomkringen zoekt.
