Description

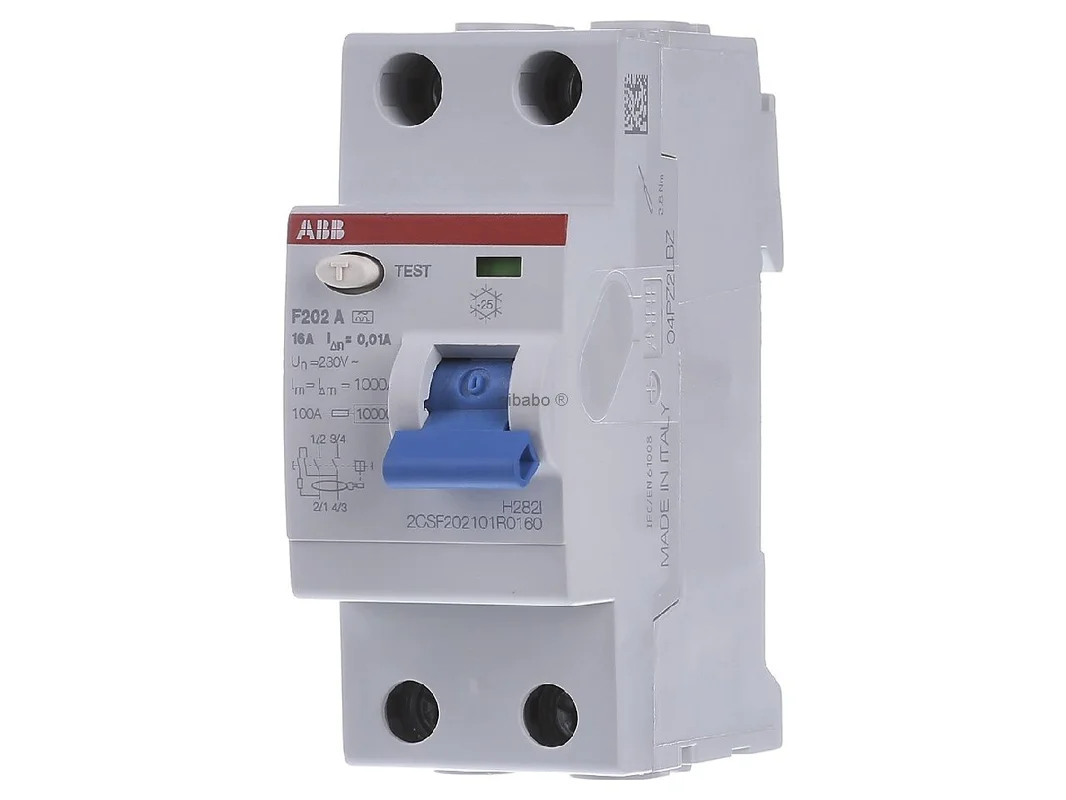

Aardlekschakelaar per M Compact – Residuele stroomonderbreker 2-polig 16 / 0,01A F202A-16/0,01 – ABB – 2CSF202101R0160 – 8012542782407:

De ABB aardlekschakelaar F202A-16/0,01 is een hoogwaardige FI-schakelaar voor gerichte persoons- en installatiebeveiliging in gevoelige stroomkringen. Met 16 A nominale stroom, 10 mA nominale foutstroom en foutstroomtype A detecteert het apparaat sinusvormige wisselstromen evenals pulserende foutstromen met gelijkstroomcomponent. Daarmee is deze oplossing ideaal voor toepassingen waarin een bijzonder hoog beschermingsniveau vereist is.

Nauwkeurige foutstroombescherming voor gevoelige stroomkringen

De 2-polige RCCB van de ABB F200-serie werd ontwikkeld voor een veilige en normconforme uitschakeling bij foutstromen naar aarde. Hij ondersteunt de foutbescherming bij indirect aanraken en biedt door de zeer lage uitschakelstroom van 10 mA een verhoogde aanvullende bescherming in gebieden met verhoogde veiligheidseisen. De uitvoering als type A maakt hem geschikt voor veel moderne verbruikers met elektronische componenten.

Producthighlights voordelen

• Hoge beschermingswerking: Detecteert foutstromen vroegtijdig en scheidt de stroomkring snel van het net.
• Type A: Geschikt voor sinusvormige wisselstromen en pulserende foutstromen met gelijkstroomcomponent.
• 10 mA uitschakelstroom: Voor toepassingen met verhoogde persoonsbeveiliging.
• 16 A nominale stroom: Geschikt voor veel eindgroepen in woningbouw en utiliteitsbouw.
• 2-polige uitvoering: Ideaal voor eenfasige stroomkringen.
• F200-serie: Bewezen ABB-techniek voor huishoudens, utiliteit en industrie.
• DIN-railmontage: Snelle integratie in gangbare verdeelinrichtingen.
• Wereldwijd inzetbaar: Dankzij brede toelatingen en gangbare normen.
• Systeem met veel accessoires: De F200-serie biedt passende accessoires voor veel installatieopgaven.
• Normconform: Voldoet aan IEC/EN 61008 evenals ander relevante productnormen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	ABB aardlekschakelaar F202A-16/0,01
Artikelnummer fabrikant	2CSF202101R0160
EAN	8012542782407
Catalogus	Aardlekschakelaar
Serie	F200
Apparaattype	Aardlekschakelaar, RCCB
Aantal polen	2
Nominale stroom	16 A
Nominale foutstroom	10 mA
Foutstroomtype	Type A
Bedrijfskarakteristiek	onvertraagd
Nominale bedrijfsspanning	230 V AC
Nominale bedrijfsspanning volgens ABB-catalogus	277 V AC
Nominale isolatiespanning Ui	500 V
Nominale stootspanningsvastheid Uimp	4 kV
Frequentie	50/60 Hz
Montagewijze	DIN-rail
Modulebreedte	2
Positie nulleider	rechts
Afmetingen	35 x 69 x 85 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 tot +55 °C
Normen	IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 61543, UL 1053

Beschermingsconcept, toepassingsvoordelen en afbakening binnen de F200-omgeving

De ABB aardlekschakelaar F202A-16/0,01 is vooral zinvol waar een zeer gevoelige FI-beveiliging vereist is. Typisch toepassingsgebieden zijn stroomkringen met verhoogd risico voor personen, bijvoorbeeld in gevoelige zones, bij afzonderlijke verbruikers of in installaties met hoge beveiligingseisen. Door de onvertraagde uitschakeling is het apparaat geschikt voor snelle afschakeling in geval van een fout.

Binnen de ABB F200-serie onderscheidt dit model zich vooral door de nominale foutstroom van 10 mA. Veel klassieke FI-schakelaars uit dezelfde serie werken met 30 mA en zijn daarmee ontworpen voor de gebruikelijke aanvullende bescherming in standaardstroomkringen. De 10 mA-variant biedt een nog fijnere bescherming en wordt daarom gericht gekozen voor bijzondere toepassingen, niet standaard voor elke verdeling.

Ten opzichte van ABB-apparaten van type AC biedt een type-A-FI een breder toepassingsbereik, omdat hij naast zuivere wisselfoutstromen ook pulserende gelijkfoutstromen detecteert. Dat is bij veel moderne apparaten met elektronica, voedingen of besturingen een belangrijk voordeel. Ten opzichte van selectieve ABB-varianten is dit model niet ontworpen voor tijdvertraagd gedrag, maar voor directe uitschakeling.

• In vergelijking met ABB F202A-16/0,03: dezelfde basisfunctie, maar 30 mA in plaats van 10 mA; eerder voor algemene eindstroomkringen.
• In vergelijking met ABB F202 AC: type AC is bedoeld voor eenvoudigere belastingen, type A is beter geschikt voor moderne elektronica.
• In vergelijking met selectieve ABB F200-modellen: dit apparaat schakelt zonder vertraging uit en is ontworpen voor directe persoonsbeveiliging.

Ook op de markt van ander fabrikanten zijn vergelijkbare 2-polige FI-schakelaars met 16 A en 10 mA verkrijgbaar, bijvoorbeeld van Siemens, Eaton of Hager. De belangrijkste verschillen liggen meestal in klemopbouw, bouwbreedte, accessoiressysteem en de integratie in het betreft schakelapparatenprogramma. Voor een goede systeemplanning moet daarom vooral de compatibiliteit met de aanwezige verdeling en de gebruikte accessoires worden gecontroleerd.

Toepassingsgebieden en technische meerwaarde in de dagelijkse elektrotechnische installatiepraktijk

Aardlekschakelaars uit de ABB F200-serie dienen voor persoons- en materiële beveiliging evenals voor bescherming tegen elektrisch ontstane branden volgens gangbare normen van de elektrotechnische installatie. De serie is ontworpen voor huishoudelijke, utiliteits- en industriële toepassingen en dekt afhankelijk van de variant verschillende beveiligingstaken af. Dit model met type A detecteert sinusvormige wisselstromen evenals pulserende stromen met gladde gelijkfoutstroomcomponent tot 6 mA naar aarde.

Voor planners en installateurs biedt de F200-familie een duidelijk voordeel: zij combineert normconforme beveiligingsfunctie met een brede keuze aan varianten en passende accessoires. Zo kunnen stroomkringen gericht worden ontworpen volgens de beschermingsbehoefte. Terwijl 30 mA-varianten vaak als aanvullende bescherming worden gebruikt en 300 mA-modellen eerder de brandbeveiliging ondersteunen, is de 10 mA-uitvoering afgestemd op bijzonder gevoelige toepassingen.

Door te voldoen aan de normen IEC/EN 61008-1, 61008-2-1 en 61543 evenals verdere toelatingen is de serie breed inzetbaar. Dat maakt haar aantrekkelijk voor projecten met duidelijke kwaliteitseisen en voor installaties waarbij een betrouwbaar en wereldwijd bekend apparatenplatform gewenst is.
