Description

Aardlekschakelaar type A, 30mA, B-Char 5SU1346-6FP16 – Siemens – 4001869578118:

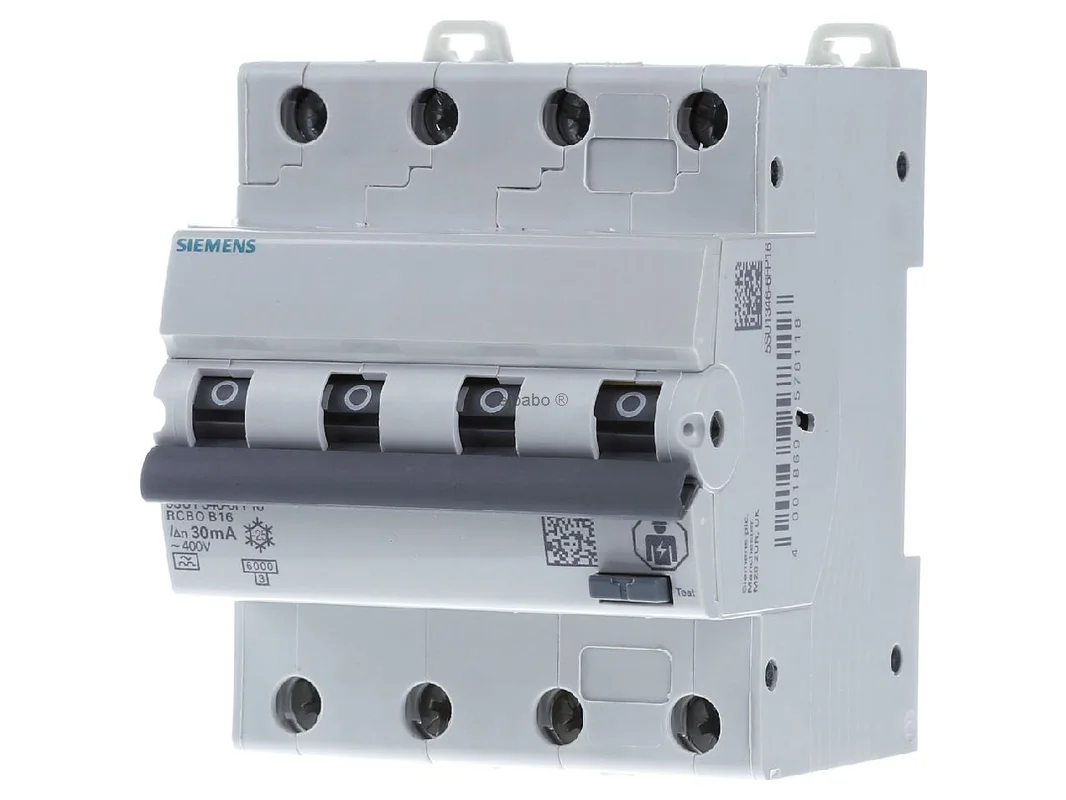

De Siemens aardlekautomaat 5SU1346-6FP16 is een moderne gecombineerde FI-installatieautomaat voor de veilige beveiliging van stroomkringen in woningbouw, utiliteitsbouw en bedrijfstoepassingen. Het apparaat combineert aardlek-, overbelastings- en kortsluitbeveiliging in een compacte oplossing en is geschikt voor driefasige netten met nulleider. Met 4 polen, type A, 30 mA aanspreekstroom, B-karakteristiek en 6 kA schakelvermogen biedt dit SENTRON model een betrouwbare beveiligingsfunctie voor veel standaardtoepassingen.

Siemens 5SU1346-6FP16 voor veilige persoons- en installatiebeveiliging

Als FI/LS-schakelaar in de SENTRON serie zorgt dit apparaat voor een hoog veiligheidsniveau en een duidelijke, ruimtebesparende installatie in de verdeler. Type A detecteert sinusvormige wissel-foutstromen evenals pulserende gelijkfoutstromen en is daarmee voor veel gebruikelijke stroomkringen een passende keuze. De onvertraagde uitschakeling ondersteunt snelle bescherming in geval van een fout. Dankzij de meeschakelende nulleider is het apparaat bijzonder geschikt voor meerfasige toepassingen met nulleider.

Producthighlights voordelen

• Gecombineerde beveiliging: Aardlek-, overbelastings- en kortsluitbeveiliging in één apparaat.
• 4-polige uitvoering: Geschikt voor driefasige stroomkringen met nulleider.
• Type A: Detecteert wissel- en pulserende gelijkfoutstromen.
• 30 mA aanspreekstroom: Beproefde beveiliging voor personen en eindstroomkringen.
• B-karakteristiek: Geschikt voor veel klassieke stroomkringen met gebruikelijke inschakelstromen.
• 6 kA schakelvermogen: Solide prestatie voor veel verdeelinrichtingen in gebouwen.
• SENTRON systeem: Goede integratie in het Siemens programma voor beveiligingsapparaten.
• Dubbele kamerklemmen: Vereenvoudigen de aansluiting van geleiders met verschillende doorsneden.
• Compatibel met penrails: Kan snel in passende Siemens systemen worden geïntegreerd.
• Datamatrix-code op het apparaat: Snelle toegang tot technische gegevens via app.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnummer fabrikant	5SU1346-6FP16
Alternatieve schrijfwijze	5SU13466FP16
EAN	4001869578118
Catalogus	Gecombineerde FI-installatiebeveiliging
Productserie	SENTRON
Producttype	FI/LS-schakelaar
Uitvoering	onvertraagd
Aantal polen	4
Aantal polen met beveiliging	4
Meeschakelende nulleider	ja
Foutstroomtype	A
Nominale foutstroom	30 mA
Uitschakelkarakteristiek	B
Nominale stroom	16 A
Nominale spanning	400 V AC
Bedrijfsfrequentie	50 Hz
Schakelvermogen	6 kA
Nominaal foutschakelvermogen	4,5 kA
Energiebegrenzingsklasse	3
Isolatiespanning Ui	500 V
Stoorspanningsvastheid Uimp	4 kV
Stootstroombestendigheid 8/20 µs	0,25 kA
Overspanningscategorie	III
Vervuilingsgraad	3
Beschermingsgraad	IP20
Mechanische levensduur	10.000 schakelcycli
Vermogensverlies max.	2,3 W
Breedte in module-eenheden	4
Afmetingen ca.	72 x 85 x 72 mm
Normen	DIN EN 61009-1, DIN EN 61009-2-1
Test	VDE-getest

Beveiligingsconcept, toepassing en zinvolle alternatieven

De Siemens aardlekautomaat 5SU1346-6FP16 is bedoeld voor stroomkringen waarin compacte apparaatbeveiliging met gecombineerde FI- en installatiebeveiliging gevraagd is. Dat bespaart ruimte in de verdeler en vereenvoudigt de planning ten opzichte van een oplossing met een afzonderlijke FI en installatieautomaat. Vooral bij eindstroomkringen in onderverdelingen is deze bouwvorm zeer gewild.

• Ideaal voor driefasige stroomkringen: De 4-polige uitvoering beschermt alle actieve geleiders inclusief nulleider in één eenheid.
• Snelle uitschakeling: De onvertraagde uitvoering is geschikt voor klassieke beveiligingstaken zonder tijdvertraging.
• B-karakteristiek: Bijzonder geschikt voor stroomkringen met normale inschakelstromen, zoals licht- en wandcontactdooskringen.
• Type A: Goede keuze voor veel standaardbelastingen met wisselstroom en pulserende foutstromen.
• Systeemvoordeel: In de SENTRON omgeving kan het apparaat netjes in bestaande Siemens verdeelinrichtingen worden geïntegreerd.

In het Siemens programma zijn er vergelijkbare varianten met C-karakteristiek, bijvoorbeeld uitvoeringen zoals 5SU1346-7FP16. Deze zijn meer geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij bepaalde motoren of belastingen met een sterkere inschakelpiek. Ook verkrijgbaar zijn versies met hogere foutstroombestendigheid of een afwijkend foutstroomtype. Voor toepassingen met bijzondere eisen aan de storingsbestendigheid komen, afhankelijk van de planning, ook superresistente uitvoeringen in aanmerking. Wie in plaats van 30 mA een ander foutstroomwaarde nodig heeft, vindt binnen dezelfde productfamilie verdere varianten voor speciale beveiligingsconcepten.

Tot vergelijkbare apparaten van ander merken behoren onder ander RCBO’s van ABB, Hager en Eaton. ABB biedt in veel series robuuste beveiligingsapparaten met een brede projectbasis, Hager is vaak sterk vertegenwoordigd in de woning- en utiliteitsbouw, Eaton scoort vaak bij industrieel georiënteerde installaties. Verschillen zitten meestal in accessoires, rails, klemmenconcept, bouwbreedte en systeemcompatibiliteit. Voor een nette integratie moet daarom altijd worden gelet op de passende verdeler, de geschikte rail en de goedkeuring binnen het betreft systeem.

Toepassingsgebieden

• Onderverdelingen: Voor compacte beveiligingsconcepten in gebouwen en technische ruimten.
• Woningbouw: Voor geselecteerde eindstroomkringen met hoge beveiligingsbehoefte.
• Utiliteitsbouw: Voor kantoor, werkplaats en functionele ruimtes met een duidelijke stroomkringstructuur.
• Bedrijfstoepassingen: Voor veel gebruikelijke driefasige toepassingen met nulleider.
• Modernisering: Wanneer gecombineerde FI- en installatiebeveiliging ruimtebesparend moet worden gerealiseerd.

Meerwaarde van Siemens SENTRON techniek en praktisch inbouw

In het SENTRON systeem ligt de focus op veilige beveiligingstechniek, eenvoudige montage en goede uitbreidbaarheid. De dubbele kamerklemmen vergemakkelijken de aansluiting van geleiders met verschillende doorsneden en ondersteunen een snelle, nette bedrading. Met passende Siemens penrails uit de 5ST3-serie kan de FI/LS-schakelaar snel met ander beveiligingsapparaten worden verbonden. Dat is vooral in de schakelkast en in de verdeling een duidelijk voordeel.

Extra voordeel biedt de Datamatrix-code op het apparaat. Daarmee kunnen technische gegevens en productinformatie snel digitaal worden opgeroepen. Voor planning, service en later onderhoud is dat bijzonder praktisch. Zo wordt van een puur beveiligingsapparaat een doordacht geïntegreerde bouwsteen voor moderne elektrisch installaties.

De Siemens 5SU1346-6FP16 is een sterke keuze voor iedereen die een 4-polige FI/LS-schakelaar met type A, 30 mA, B-karakteristiek en 6 kA schakelvermogen in beproefde SENTRON kwaliteit zoekt.
