Description

AP-dop dubbel roestvrijstalen verfgegoten frame – Opbouwbehuizing tweevoudig ES 2582 A-L – Jung – 4011377048737:

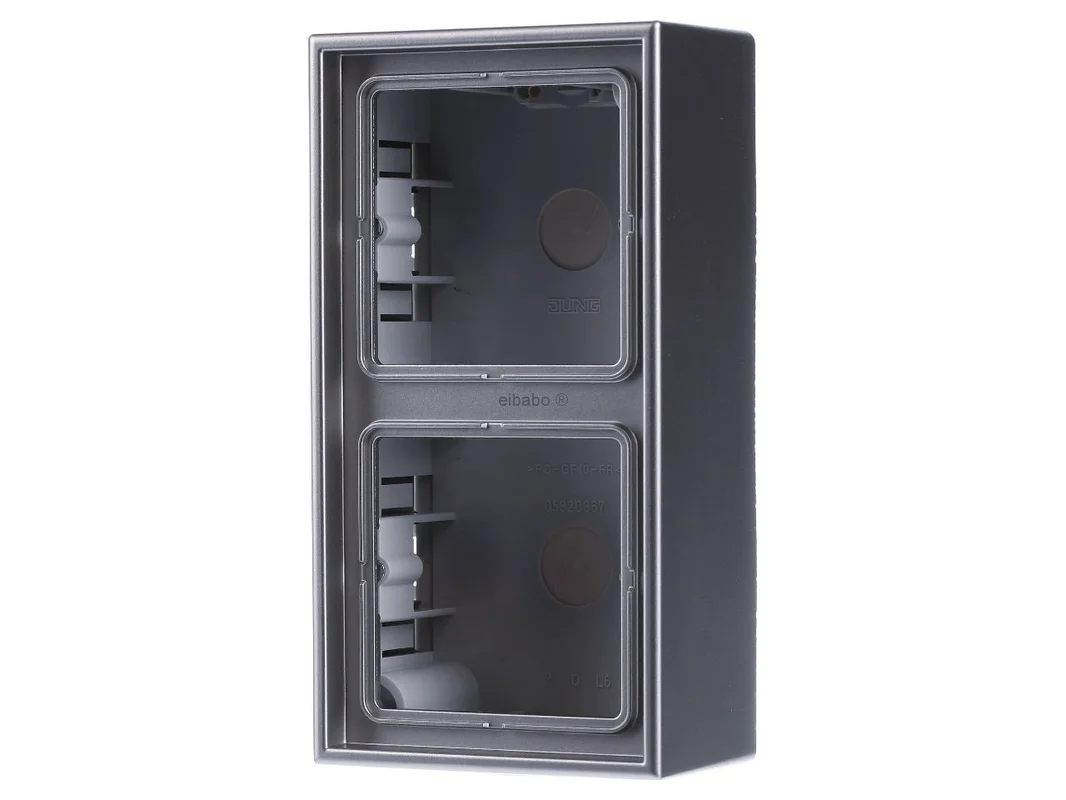

De Jung opbouwbehuizing 2-voudig serie LS roestvrij staal ES 2582 A-L is een hoogwaardige oplossing voor de zichtbare montage van passende schakelaar- en wandcontactdoos-inzetstukken in LS-design. De behuizing combineert een heldere vorm met een robuuste uitvoering en is geschikt voor moderne elektrisch installaties waarbij een nette uitstraling, hoge pasnauwkeurigheid en flexibele montage gewenst zijn.

Stijlvolle 2-voudige opbouwbehuizing voor de serie LS

Jung opbouwbehuizing 2-voudig serie LS roestvrij staal ES 2582 A-L biedt een elegant roestvrijstalen uitstraling met mat oppervlak en voegt zich harmonieus in woonruimtes, kantoren en veeleisende projectomgevingen. Het aangevormde frame ondersteunt een harmonieus frontaanzicht, terwijl de bouwvorm is ontworpen voor twee functionele eenheden. De montage kan afhankelijk van de inbouwsituatie horizontaal of verticaal plaatsvinden.

Producthighlights voordelen

• 2-voudige uitvoering: Ideaal voor de combinatie van twee inzetstukken in één gezamenlijke eenheid.
• Geschikt voor serie LS: Passend voor veel inbouwapparaten met afdekkingen uit het Jung LS-programma.
• Matte roestvrijstalen look: Hoogwaardige uitstraling voor designgerichte installaties.
• Met geïntegreerd frame: Zorgt voor een gesloten en nette totaalindruk.
• Vlamvertragende bodemplaat: Ondersteunt de veilige uitvoering van de opbouwmontage.
• Horizontaal en verticaal monteerbaar: Meer vrijheid bij planning en uitlijning.
• Halogeenvrije duroplast: Duurzaam, vormvast en geschikt voor vele toepassingslocaties.
• Met kabel- en kanaalinvoer: Praktisch voor een geordende kabelgeleiding.
• Invoer aan de achterzijde mogelijk: Vergemakkelijkt de aanpassing aan bestaande leidingtrajecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer fabrikant	ES 2582 A-L
EAN	4011377048737
Catalogus	Opbouwbehuizing
Producttype	Opbouwbehuizing 2-voudig
Serie	LS
Samenstelling	Opbouwbehuizing
Aantal eenheden	2
Montagerichting	horizontaal en verticaal
Vorm	rechthoekig
Materiaal	kunststof
Materiaalkwaliteit	duroplast
Halogeenvrij	ja
Oppervlaktebescherming	gelakt
Oppervlak	mat
Kleur	roestvrij staal
Met afdekraam	ja
Met kanaalinvoer	ja
Met kabelinvoer	ja
Invoer van achteren	ja
Met schroefkoppelinginvoer	nee
Met installatiebuisingang	nee
Geschikt voor modulair schakelprogramma’s	ja
Geschikt over inbouwdoos	nee
Beschermingsgraad	IP2X
Breedte	81 mm
Hoogte	152 mm
Diepte	47 mm
Max. inbouwdiepte	34 mm

Toepassing, systeemvoordelen en afbakening ten opzichte van vergelijkbare oplossingen

Jung opbouwbehuizing 2-voudig serie LS roestvrij staal ES 2582 A-L is geschikt voor installaties waarbij apparaten uit de LS-serie zichtbaar op de wand moeten worden gemonteerd. Dat is vooral praktisch in bestaande gebouwen, werkruimtes, functionele ruimtes of daar waar inbouwmontage niet gewenst of niet mogelijk is. De heldere rechthoekige vorm en de roestvrijstalen look passen daarbij ook in stijlvolle interieurs met hoge eisen aan het design.

• Flexibele oriëntatie: Afhankelijk van de ruimtesituatie is verticale of horizontaal montage mogelijk.
• Nette systeemuitstraling: Het geïntegreerde frame zorgt voor een harmonieus verloop naar de LS-afdekkingen.
• Praktijkgerichte installatie: Kabels kunnen van achteren en via passende invoeren worden toegevoerd.
• Solide materiaalbasis: Duroplast is vormvast, halogeenvrij en ontworpen voor langdurig gebruik.
• Meer veiligheid in de opbouw: De geïntegreerde vlamvertragende bodemplaat vult het stabiele behuizingsconcept aan.

Vergeleken met 1-voudige varianten van Jung biedt de 2-voudige uitvoering meer functionele dichtheid op dezelfde lijn en is deze goed geschikt voor combinaties zoals schakelaar plus wandcontactdoos of twee schakelinzetstukken. Ten opzichte van 3-voudige of grotere opbouwbehuizingen oogt deze versie compacter en is zij vaak de betere keuze wanneer er weinig wandoppervlak beschikbaar is of een terughoudende uitstraling gewenst is.

Binnen het Jung-programma onderscheidt dit model zich vooral door zijn compatibiliteit met de serie LS en door de roestvrijstalen uitvoering. Andere Jung-behuizingen in afwijkende designs of kleuren zetten ander visuele accenten of passen bij ander schakelprogramma’s. Voor projecten met een uniform LS-design is deze behuizing de passende aanvulling wanneer een zichtbare montage in dezelfde stijl moet worden gerealiseerd.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld Gira-opbouwbehuizingen uit systeem 55, Busch-Jaeger-behuizingen uit passende schakelprogramma’s of Berker-opbouwoplossingen in een vergelijkbare 2-voudige uitvoering in aanmerking. De belangrijkste verschillen liggen meestal in het betreft designsysteem, in de frameafmetingen, in de vormtaal en in de compatibiliteit met de passende inzetstukken en afdekkingen. Een directe uitwisseling tussen de programma’s is in de regel niet voorzien, omdat elk systeem is ontworpen voor eigen maten en eigen fronten.

Compatibiliteit, afmetingen en belangrijke aanwijzingen voor de montage

De behuizing is ontworpen voor inbouwapparaten met afdekkingen uit de serie LS en beschikt over een geïntegreerde vlamvertragende bodemplaat en een aangevormd frame. Met de afmetingen 152 x 81 x 47 mm biedt zij een compacte basis voor twee eenheden. De maximaal inbouwdiepte bedraagt 34 mm en hiermee moet rekening worden gehouden bij de keuze van het passende inzetstuk.

Niet voorzien is het gebruik met tuimelschakelaar LS 1912, met sleutelschakelaars inclusief cilindervlakke afdekking van de art.-nrs. ..15, met standenschakelaars en met SEV-wandcontactdozen type 13. Voor alle ander passende LS-afdekkingen is de opbouwbehuizing een doordachte oplossing wanneer een stabiele, optisch nette en systeemconforme opbouwmontage gewenst is.
