Description

Bedieningsschakelaar 1-polig handmatig 0 auto T0-1-15431/EZ – Eaton – 022245 – 4015080222453:

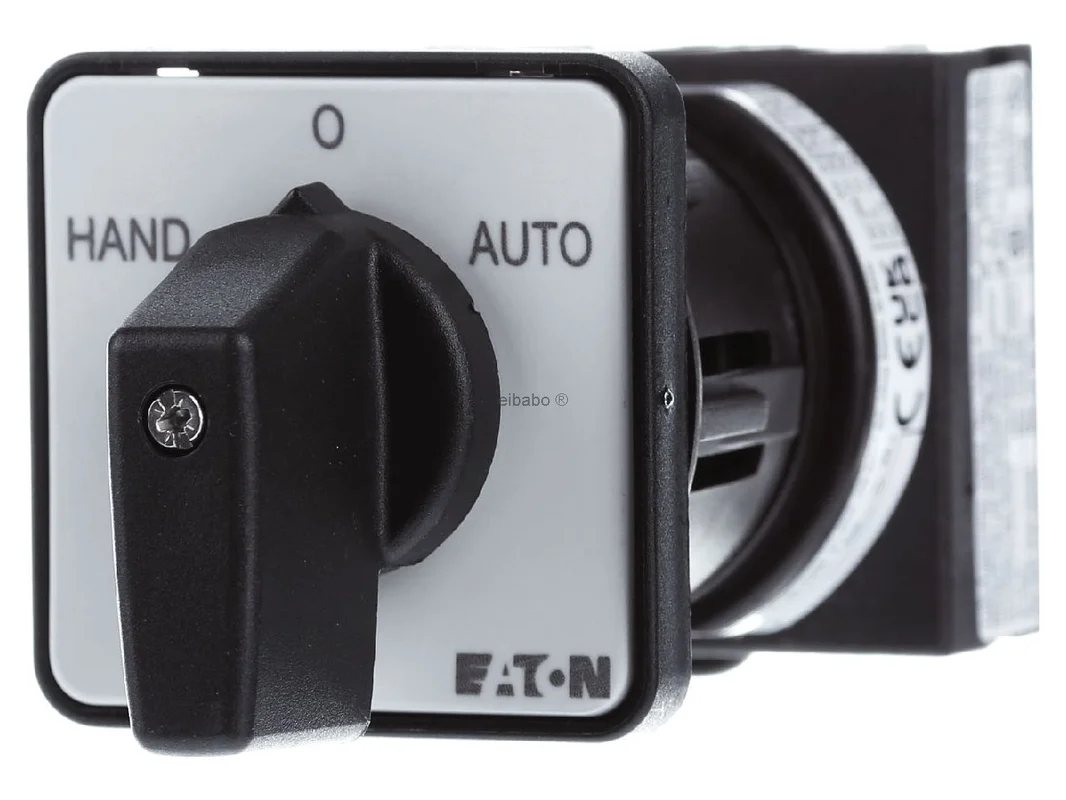

De Eaton omschakelaar 1-polig HAND-0-AUTO vergrendelend centrale inbouw T0-1-15431/EZ 022245 is een robuuste oplossing voor duidelijke en veilige schakeltaken in machines, installaties en besturingen. Als besturingsschakelaar van de T0-serie combineert hij een compacte bouwvorm, een nauwkeurige vergrendelfunctie en een goed herkenbare stand met fronplaat. De uitvoering voor centrale inbouw is ideaal voor bedieningspanelen waarbij een eenduidige keuze tussen hand, uit en auto vereist is.

Eaton omschakelaar voor nauwkeurige hand-0-auto besturing

Met zijn schakelvolgorde HAND-0-AUTO ondersteunt de schakelaar een duidelijke bedrijfskeuze tussen handmatige werking, uit-stand en automatiek. Het vergrendelende schakelmechanisme zorgt voor een gedefinieerde stand bij elke bediening. Dankzij de zwarte knop, het frontschild en beschermingsgraad IP65 aan de voorzijde is het apparaat ook zeer geschikt voor veeleisende omgevingen in schakelkast- en machinebouw.

Producthighlights voordelen

• Duidelijke bedrijfskeuze: Voorschild met HAND-0-AUTO voor een snelle en veilige toewijzing.
• Vergrendelende schakeling: Vaste schakelstanden voor gecontroleerde bedieningshandelingen.
• Met 0-stand: Geschikt voor toepassingen waarbij een gedefinieerde uit-positie nodig is.
• Compacte T0-bouwvorm: Ruimtebesparend voor veel besturingspanelen en frontplaten.
• Centrale inbouw: Geschikt voor een nette en overzichtelijke montage in het bedieningspaneel.
• Front IP65: Goede bestendigheid tegen stof en spatwater aan de voorzijde.
• Nominale continue stroom 20 A: Ontworpen voor veel typische schakeltaken in de besturingstechniek.
• 45° schakelhoek: Nauwkeurige en snelle positiewijziging met goede haptiek.
• Normconforme uitvoering: Ontwikkeld volgens belangrijke IEC-, EN-, VDE-, CSA- en UL-voorschriften.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelbenaming	Omschakelaar
Serie	T0
Artikelnummer fabrikant	022245
Model	T0-1-15431/EZ
EAN	4015080222453
Catalogus	Besturingsschakelaar
Producttype	Besturingsschakelaar / omschakelaar
Aantal polen	1-polig
Contacten	2
Schakelstanden	HAND-0-AUTO
Schakelgedrag	vergrendelend
0-stand	ja
Schakelhoek	45 °
Bouwvorm	Centrale inbouw
Bediening	zwarte knop met frontschild
Frontschild	HAND-0-AUTO
Beschermingsgraad front	IP65
Nominale continue stroom Iu	20 A
Nominale bedrijfsspanning Ue AC max.	690 V
Nominale stootspanning Uimp	6 kV
Aansluitwijze	Schroefklemmen
Geleiderdoorsnede massief / flexibel	1 x 1 tot 2,5 mm², 2 x 1 tot 2,5 mm²
Aanhaalmoment	1 Nm
Bedrijfswijze	maintained / vergrendelend
Normen en bepalingen	IEC/EN 60947, VDE 0660, IEC/EN 60204, IEC/EN 60947-3, CSA, UL
Toepassing	Lastscheider volgens IEC/EN 60947-3

Besturingsconcepten, toepassingsvoordelen en passende alternatieven

De Eaton omschakelaar 1-polig HAND-0-AUTO vergrendelend centrale inbouw T0-1-15431/EZ 022245 is bijzonder geschikt voor functies waarbij veilig moet worden gekozen tussen handbedrijf, uit en automatiek. Typisch toepassingsgebieden zijn ventilatie, pompbesturing, transporttechniek, schakelkastbouw, HVAC-installaties en eenvoudige machinebesturingen. De duidelijk gelabelde voorzijde helpt foutieve bediening te verminderen en servicewerkzaamheden te vergemakkelijken.

• Hoge bedieningsveiligheid: De standen zijn optisch duidelijk en mechanisch eenduidig.
• Goed voor service en onderhoud: Handbedrijf en autobedrijf kunnen netjes van elkaar worden gescheiden.
• Geschikt voor frontmontage: De uitvoering voor centrale inbouw ondersteunt een verzorgd bedieningsbeeld.
• Robuust in het dagelijks gebruik: Voorzijdig IP65, daardoor goed geschikt voor industriële omgevingen met stof en spatwater.
• Veelzijdig inzetbaar: Inzetbaar als keuzeschakelaar voor bedrijfsmodi, vrijgaven of functiekeuze.

In vergelijking met vergelijkbare Eaton besturingsschakelaars uit de T0-serie biedt deze variant een zeer praktijkgerichte HAND-0-AUTO opschrift met 45° schakelhoek en vergrendelende functie. Andere modellen uit dezelfde serie zijn afhankelijk van de uitvoering verkrijgbaar met afwijkende schakelvolgorde, ander opschrift, meer polen, ander schakelhoek of zonder 0-stand. Daardoor zijn ander T0-varianten eerder geschikt voor zuivere netomschakeling, draairichtingskeuze of algemene functieomschakeling, terwijl dit model duidelijk is ontworpen voor de keuze van bedrijfsmodi.

Ten opzichte van grotere Eaton-series zoals T3 of P1 ligt het voordeel van deze schakelaar in zijn compacte vorm en de goede geschiktheid voor besturingstaken met een gematigd stroombereik. Grotere series van de fabrikant zijn eerder bedoeld voor hogere belastingen, meer contacten of uitgebreidere schakelschema’s. Voor eenvoudige bedienings- en keuzeschakelingen is de T0-bouwgrootte vaak de slankere oplossing.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld Kraus Naimer besturingsschakelaars met hand-0-auto functie, schakelapparatuur van Schneider Electric uit het gebied van nokkenschakelaars evenals geselecteerde Siemens keuzeschakelaars voor vergelijkbare besturingstaken. De belangrijkste verschillen liggen meestal in bouwgrootte, schakelprogramma, frontdesign, klemtechniek en de betreft systeemomgeving. Bij vervanging of een nieuw project moet daarom altijd worden gelet op schakelschema, inbouwsituatie, aansluitgegevens en de gewenste schakelvolgorde. Directe compatibiliteit kan niet zonder meer worden aangenomen.

Normconforme uitvoering en technische classificatie

Als besturingsschakelaar uit het Eaton assortiment voldoet dit model aan belangrijke eisen voor industrieel gebruik. Het is ontworpen volgens IEC/EN 60947 en IEC/EN 60204 en voldoet bovendien aan VDE 0660 evenals relevante CSA- en UL-voorschriften. De uitvoering als lastscheider volgens IEC/EN 60947-3 onderstreept de solide technische basis voor veeleisende schakeltaken.

De typeaanduiding T0 staat voor een compacte en beproefde serie op het gebied van nokken- en omschakelaars. Met één bouweenheid, twee contacten en 20 A nominale continue stroom is het model ontworpen voor duidelijke, betrouwbare besturingsfuncties. De 45° schakelhoek maakt een directe standkeuze mogelijk, terwijl de vergrendelende uitvoering een stabiele positie behoudt. Zo ontstaat een goed afleesbaar en praktijkgericht bedieningselement voor moderne besturingspanelen.

De Eaton omschakelaar is een sterke keuze voor iedereen die een compacte, normconforme en duidelijk gelabelde besturingsschakelaar voor hand-0-auto toepassingen zoekt.
