Description

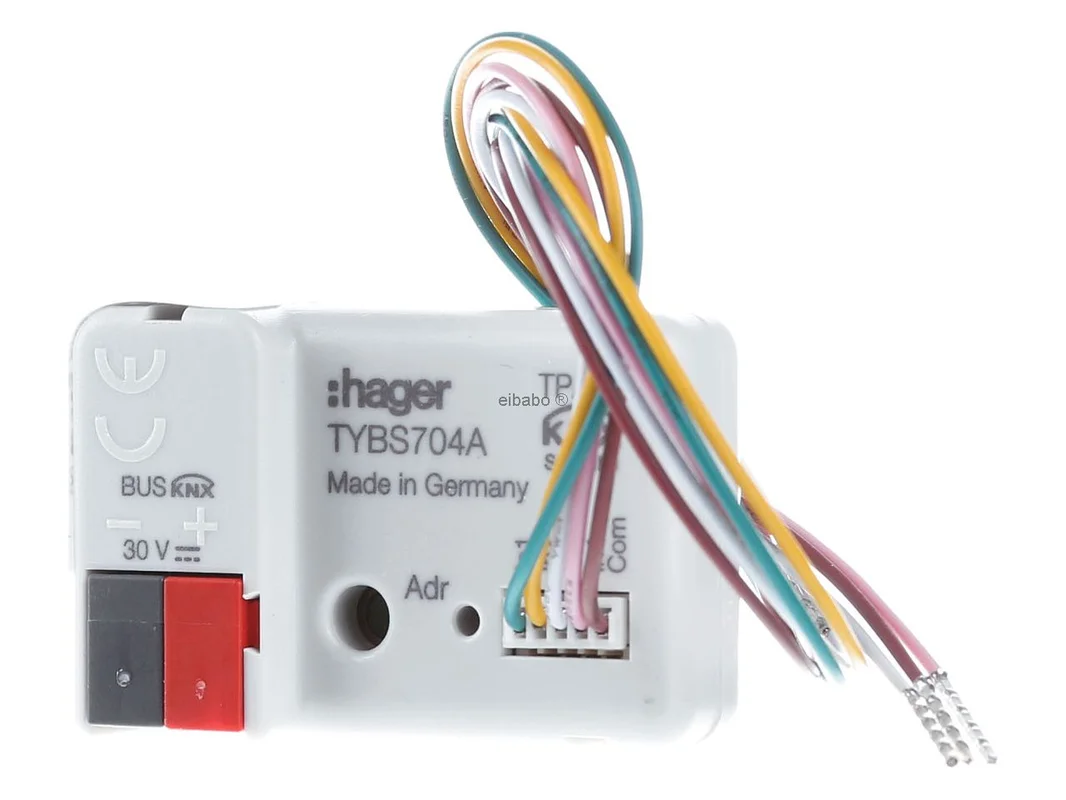

Binaire ingang 4f KNX Secure, UP TYBS704A – Hager – TYBS704A – 3250610050538:

De Hager binaire ingang 4-voudig KNX Secure UP tasterinterface met 4 led-uitgangen TYBS704A is een compacte en veelzijdige oplossing voor de integratie van klassieke drukknoppen, schakelaars en potentiaalvrije contacten in moderne KNX-installaties. Het inbouwapparaat verbindt vier vrij bruikbare ingangen met veilige KNX Secure-communicatie en is ideaal voor veeleisende woon- en utiliteitsgebouwen met een grote behoefte aan comfort, statusweergave en bescherming van de buscommunicatie.

Nauwkeurige KNX-koppeling voor drukknoppen, contacten en slimme statussignalen

De tasterinterface maakt de aansluiting van maximaal vier potentiaalvrije contacten mogelijk en ondersteunt een flexibele parametrering voor typische KNX-taken zoals schakelen, dimmen, jaloezie, scène-oproep, geforceerde aansturing of tijdsafhankelijke opdrachten. Daarnaast zijn vier led-uitgangen beschikbaar om terugmeldingen direct op het bedieningspaneel zichtbaar te maken. Zo kunnen schakeltoestanden, scènes of bedrijfsmodi duidelijk en elegant worden weergegeven.

Producthighlights voordelen

• Vier binaire ingangen: Voor drukknoppen, schakelaars en potentiaalvrije contacten in KNX-projecten.
• KNX Secure: Beveiligde buscommunicatie voor meer veiligheid in moderne installaties.
• Vier led-uitgangen: Ideaal voor lokale statusweergaven direct op de drukknop of het bedieningspaneel.
• Inbouwmontage: Zeer geschikt voor discrete inbouw achter schakelaars en drukknoppen.
• Geen externe afvraagspanning: Vereenvoudigt de planning en aansluiting in het veld.
• Flexibele functies: Schakelen, dimmen, OMHOOG/OMLAAG, scènes, waardezender en geforceerde aansturing.
• Korte en lange druk: Verschillende opdrachten afhankelijk van de bedieningswijze parametriseerbaar.
• Tweekanaalsmodus: Uitgebreide bedieningsconcepten per ingang voor meer flexibiliteit.
• ETS en easy: Ondersteunt beide inbedrijfstellingsmethoden voor passende projectprocessen.
• Compacte bouwvorm: Ontwikkeld voor montage in inbouw- en hollewandomgevingen.

Intelligente functies voor comfortabele gebouwautomatisering

• Lichtsturing: Drukknoppen kunnen schakel- en dimfuncties comfortabel activeren.
• Zonwering: Geschikt voor OMHOOG/OMLAAG-opdrachten met een- of tweetoetsbediening.
• Scènebesturing: Scènes kunnen gericht met een druk op de knop worden opgeroepen.
• Raamcontacten: Reedcontacten kunnen toestanden voor alarm, ventilatie of verwarming melden.
• Statusweergave: Led-uitgangen tonen actieve functies of toestanden direct ter plaatse.
• Tijdvertraagd verzenden: Praktisch voor automatische processen en gedefinieerde reacties.
• Pulstelling: Bruikbaar voor teltaken en signaalgebaseerde registratie.
• Temperatuurgerelateerde waarden: Waardezenderfuncties ondersteunen uitgebreide toepassingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager binaire ingang 4-voudig KNX Secure UP tasterinterface met 4 led-uitgangen TYBS704A
EAN	3250610050538
Catalogus	Binaire ingang
Bussysteem	KNX TP / EIB
Veiligheidsstandaard	KNX Secure
Ondersteunde modus	ETS, easy
Aantal ingangen	4
Led-uitgangen	4
Externe afvraagspanning	niet vereist
Ingangsspanning	3,3 V DC
Bedrijfsspanning via bus	21 tot 32 V DC
Systeemspanning	30 V DC via bus
Montagetype	Inbouw, ook geschikt voor hollewandmontage
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 °C tot +45 °C
Kabellengte	0,25 m voorgemonteerde leiding
Afmetingen H x B x D	ca. 28,5 x 43 x 15,4 mm
Kleur	Lichtgrijs, RAL 7035
Aansluittype	met voorgemonteerde leiding

Meer flexibiliteit op de schakelplaats door veilige KNX-ingangen en led-terugmelding

Deze oplossing toont haar sterke punten overal waar conventionele bedieningspunten in een intelligente KNX-installatie moeten worden geïntegreerd. Vier ingangen maken de integratie van meerdere drukknoppen of contacten op één plaats mogelijk, terwijl de vier led-uitgangen directe optische terugmelding mogelijk maken. Dat is vooral interessant voor scènes, schakeltoestanden, raamstatus of bedrijfsmodi zoals comfort, nacht of afwezigheid.

Een belangrijk voordeel ligt in de veilige KNX Secure-communicatie. Juist in hoogwaardige woongebouwen, kantoren of functionele utiliteitsgebouwen neemt het belang van beveiligde gegevensoverdracht op de bus toe. Tegelijk blijft de parametrering praktijkgericht en flexibel, zodat zowel eenvoudige schakeltaken als complexere bedieningsconcepten netjes kunnen worden gerealiseerd.

• Vier ingangen voor compacte en nette koppeling van meerdere drukknoppen of contacten.
• Vier led-uitgangen voor duidelijke lokale terugmelding zonder extra weergave-eenheid.
• Ideaal voor licht, zonwering, scènes, meldingen en centrale bedieningsfuncties.
• Zeer goede oplossing voor renovatie en nieuwbouw dankzij compacte inbouwvorm.
• Veilige KNX-communicatie voor toekomstbestendige en beveiligde gebouwautomatisering.
• Flexibele parametrering voor korte en lange drukknoppenbediening en tijdfuncties.
• Geen externe afvraagspanning nodig, daardoor eenvoudige en efficiënte bedrading.

Binnen de Hager-serie positioneert het apparaat zich als een evenwichtige oplossing voor projecten waarin meerdere contacten op één plek moeten worden geregistreerd en tegelijkertijd statusweergaven nodig zijn. Ten opzichte van eenvoudigere interfaces met minder kanalen biedt het duidelijk meer speelruimte voor gecombineerde functies op één drukknopplaats. Dat is bijvoorbeeld voordelig wanneer licht, scène, jaloezie en statusmelding gezamenlijk moeten worden weergegeven.

In vergelijking met grotere varianten met meer kanalen is dit model compacter en bijzonder geschikt voor afzonderlijke ruimtes, decentrale bedieningspunten of gerichte renovatie. Waar een zeer hoog aantal kanalen per inbouwlocatie niet nodig is, ontstaat daarmee een economische en elegante oplossing met een goede functionele omvang.

Modellen uit dezelfde productfamilie zonder Secure-focus zijn vooral geschikt waar de buscommunicatie niet extra hoeft te worden beveiligd. Deze uitvoering is daarentegen gericht op projecten met hogere eisen aan gegevensbeveiliging. Apparaten met minder ingangen zijn vaak voldoende voor eenvoudige lichtschakelingen of afzonderlijke raamcontacten, terwijl de 4-voudige variant meer combinatiemogelijkheden biedt en complexere bedieningspanelen beter ondersteunt.

Als in het project meerdere terugmeldingen direct via leds gewenst zijn, is deze uitvoering in het voordeel. In toepassingen zonder lokale weergave kan onder omstandigheden ook een eenvoudigere interface volstaan. Voor veeleisende bedieningslogica met directe gebruikersbegeleiding op de schakelplaats is deze variant echter bijzonder sterk.

Vergelijkbare KNX-tasterinterfaces zijn onder andere afkomstig van MDT, ABB en Jung. MDT biedt in dit segment vaak zeer functierijke ingangsmodules met brede ETS-parametrering en veel bedieningsopties. ABB zet vaak in op solide integratieoplossingen voor klassieke gebouwautomatisering, terwijl Jung afhankelijk van de serie sterk is gericht op de combinatie met hoogwaardige bedieningspunten en designprogramma’s.

Belangrijke verschillen blijken meestal uit de applicatiestructuur, uit de opties voor led-aansturing, uit de diepgang van de parametrering evenals uit comfortfuncties zoals meervoudige toewijzing, tijdsgedrag of terugmeldlogica. De compatibiliteit op KNX-niveau is in principe gegeven, omdat standaard-datapointtypes worden gebruikt. Bij projecten met KNX Secure moet er echter op worden gelet dat alle betrokken apparaten en de projectstructuur dienovereenkomstig zijn opgezet.

In ETS is het aan te raden om elke ingang al vanaf het begin duidelijk naar functie te benoemen, bijvoorbeeld licht, dimmen, jaloezie of raamcontact. Dat vergemakkelijkt de groepsadressering en maakt latere servicewerkzaamheden duidelijk efficiënter. Voor drukknopplaatsen met meervoudige functie is het zinvol om een korte druk te gebruiken voor schakelen of scènes en een lange druk voor dimmen of zonwering.

Bij led-terugmeldingen moet per uitgang vroegtijdig worden vastgelegd of een schakeltoestand, een scène of een bedrijfsmodus wordt weergegeven. Een praktijkgericht voorbeeld is de weergave van een actieve afwezigheidsscène direct op de ingangsdrukknop. Evenzo kan een led-uitgang de status van een buitenverlichting of de vrijgave van een jaloezieautomatiek zichtbaar maken.

Voor raamcontacten is een duidelijke scheiding van de groepsadressen zinvol, bijvoorbeeld in status, alarm en verwarmingslogica. Zo kan één enkel contact parallel worden gebruikt voor visualisatie, melding en energiebesparingsfunctie. Bij zonweringsfuncties wordt parametrering als een- of tweetoetsbediening aanbevolen passend bij het werkelijke drukknopdesign. Tijdvertraagd verzenden kan nuttig zijn wanneer na een druk op de knop eerst een scène en daarna een verdere vervolgactie moet worden geactiveerd.

Wie op zoek is naar een veilige, compacte en veelzijdige tasterinterface voor inbouwmontage, krijgt hier een doordachte oplossing voor professionele KNX-projecten. Vier ingangen, vier led-uitgangen en de ondersteuning van KNX Secure creëren de beste voorwaarden voor comfortabele bediening, duidelijke terugmelding en toekomstbestendige integratie.

Daarmee is het apparaat ideaal voor veeleisende installaties waarin klassieke drukknoptechniek met moderne gebouwautomatisering op hoog niveau moet worden gecombineerd.
