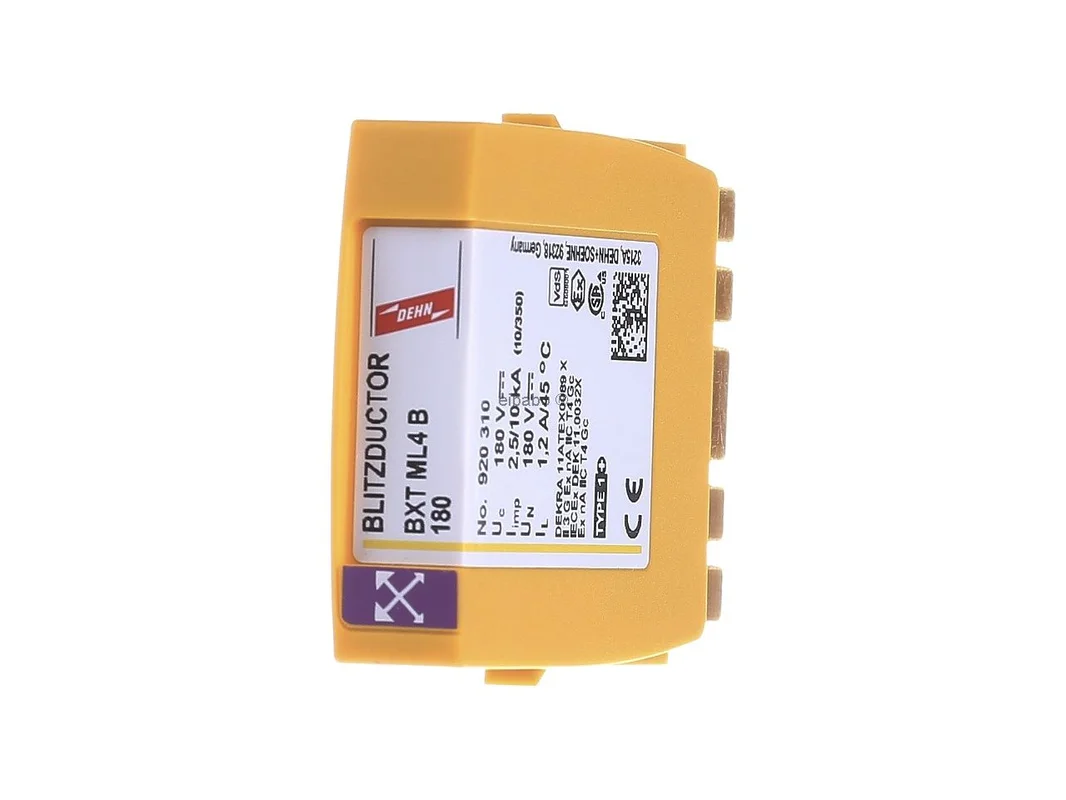

Bliksemafleidermodule voor Blitzductor XT – Bliksemafleider voor signaalsystemen BXT ML4 B 180 – Dehn – 920310 – 4013364109124:

De Dehn combinatie-afleidermodule type 1+2 4-polig voor Blitzductor XT met LifeCheck 180V BXT ML4 B 180 920310 is een compacte oplossing voor bliksemstroom- en overspanningsbeveiliging in de meet-, stuur- en regeltechniek. De insteekbare module beschermt maximaal vier enkeladerige leidingen en is geschikt voor veel toepassingen waarbij een hoge beschermingsgraad, geringe bouwhoogte en een duidelijke statuscontrole vereist zijn. Dankzij de geïntegreerde LifeCheck-functie kan een thermisch of elektrische overbelastingstoestand contactloos worden gedetecteerd, wat het onderhoud planbaar en veilig maakt.

Compacte bliksemstroom- en overspanningsbeveiliging voor MSR-installaties

De vierpolige beschermingsmodule is ontworpen voor gebruik in het Blitzductor-XT-systeem en overtuigt met een ruimtebesparende bouwvorm. Het ondersteunt de bliksembeveiligings-potentiaalvereffening en wordt gebruikt in combinatie met passende basisdelen van het systeem. Vooral in gevoelige meet-, stuur- en regelkringen biedt de module een betrouwbaar beschermingsniveau tegen energierijke koppelingen en transiënte overspanningen. De uitvoering voor 180 V continue spanning past bij veel industriële signaal- en speciale toepassingen.

Producthighlights voordelen

• Type 1+2 bescherming: Combineert bliksemstroom- en overspanningsbeveiliging in één module.
• 4-polige uitvoering: Geschikt voor maximaal vier afzonderlijke leidingen.
• Ruimtebesparend ontwerp: Ideaal voor dichte inbouwsituaties in schakelkasten.
• LifeCheck geïntegreerd: Contactloze statuscontrole van de afleider.
• Vroegtijdige foutdetectie: Herkent thermisch of elektrische overbelasting.
• Onderhoudsvriendelijk: Vervanging bij gedetecteerde overbelastingstoestand doelgericht planbaar.
• Voor Blitzductor XT: Passend bij het modulaire DEHN-beschermingsconcept.
• Hoge systeemveiligheid: Ondersteunt de bescherming van gevoelige MSR-techniek.
• Combineerbaar met nageschakelde bescherming: Inzetbaar samen met passende overspanningsafleiders van hetzelfde of lagere spanningsniveau.
• Voor veel toepassingen: Universeel inzetbaar in industriële en gebouwtechnische omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	DEHN
Artikelnaam	Dehn combinatie-afleidermodule type 1+2 4-polig voor Blitzductor XT met LifeCheck 180V BXT ML4 B 180 920310
Artikelnummer fabrikant	920310
EAN	4013364109124
Catalogus	Bliksemstroomafleider MSR-techniek
Productreeks	Blitzductor XT
Type	BXT ML4 B 180
Producttype	Combinatie-afleidermodule type 1+2
Aantal polen	4-polig
Montagetype	insteekbare beschermingsmodule voor basisdeel
Toepassingsgebied	Bescherming van vier enkeladerige leidingen in MSR-installaties
Max. continue spanning DC	180 V
Nominale stroom bij 45 °C	1,2 A
D1 totale bliksemstootstroom	10 kA (10/350 µs)
D1 bliksemstootstroom per leiding	2,5 kA (10/350 µs)
Bewaking	geïntegreerde LifeCheck-statuscontrole
Statusindicatie	contactloos uitleesbaar via DEHNrecord LC / SCM / MCM
Compatibiliteit	inzetbaar in BXT BAS en BSP BAS 4 basisdelen
Bijzonderheid	ruimtebesparende 4-polige module voor vrijwel alle toepassingen

Voordelen, systeemtoepassing en afbakening ten opzichte van vergelijkbare beschermingsmodules

In de praktijk scoort de module vooral daar waar meerdere enkeladerige signaalwegen in een beperkte ruimte moeten worden beveiligd. De 4-polige bouwvorm bespaart ruimte in de schakelkast en vereenvoudigt een duidelijk beschermingsconcept in MSR-installaties, controlekamers, procesomgevingen en gebouwtechnische installaties. Dankzij LifeCheck is de toestand van de afleider snel controleerbaar, zonder de module mechanisch te belasten. Dat ondersteunt preventief onderhoud en vermindert onnodige stilstand.

• Voor vier afzonderlijke aders: Zinvol bij toepassingen met meerdere gescheiden signaalpaden.
• Voor hoge belasting: Geschikt wanneer bliksemstroomdraagvermogen en fijne beveiliging in één systeem vereist zijn.
• Voor krappe inbouwruimtes: De compacte vorm is een duidelijk voordeel bij dichte bestukking.
• Voor planbaar onderhoud: De contactloze LifeCheck-controle vereenvoudigt service en visuele inspectie.

Binnen de DEHN-familie moet deze module worden onderscheiden van varianten met een andere nominale spanning. Modellen uit dezelfde reeks met 5 V, 24 V of andere spanningswaarden zijn ontworpen voor afwijkende signaalniveaus en beveiligingseisen. Voor typische laagspanningsinterfaces in de data- of besturingstechniek zijn varianten met een lagere spanning vaak de betere keuze. De 180-V-versie is daarentegen geschikt voor toepassingen met een hogere continue spanning, waarbij de juiste spanningscoördinatie in het systeem doorslaggevend is.

Van DEHN-modules zoals de reeks BXT ML4 BC onderscheidt deze uitvoering zich vooral in het toepassingsprofiel. BC-varianten zijn ontworpen als gecombineerde beschermingsoplossing voor bepaalde schakelingen met een gemeenschappelijk referentiepotentiaal. BE-varianten zijn eerder gericht op symmetrische interfaces of speciale ingangskringen. Deze uitvoering is daarentegen ontworpen voor vier ongebalanceerde afzonderlijke aders en is daarmee bijzonder interessant voor klassieke enkeladerige signalen in de MSR-techniek.

Vergelijkbare oplossingen van andere fabrikanten zijn, afhankelijk van interface en systeemomgeving, bijvoorbeeld te vinden bij CITEL, OBO Bettermann of Phoenix Contact. Dergelijke producten kunnen vergelijkbare beveiligingstaken vervullen, maar verschillen vaak in moduleopbouw, diagnoseconcept, compatibiliteit van het basisdeel en testmethodiek. Vooral de directe integratie in het Blitzductor-XT-systeem en de contactloze LifeCheck-statuscontrole zijn hier belangrijke kenmerken. Bij een overstap naar een andere fabrikant moet altijd worden gecontroleerd of basisdeel, beschermingsniveau, signaaltype en systeemarchitectuur bij elkaar passen.

Toepassingsgebieden

• MSR-techniek: Bescherming van gevoelige meet-, stuur- en regelsignalen.
• Industriële installaties: Voor schakelkasten, processignalen en stuurleidingen.
• Gebouwtechniek: Geschikt voor technische installaties met gevoelige signaalgeleiding.
• Besturings- en automatiseringssystemen: Voor de bescherming van afzonderlijke aders tegen bliksem- en overspanningsinvloeden.
• Onderhoudsgerichte installaties: Ideaal wanneer een snelle statuscontrole gewenst is.

Intelligente statuscontrole en flexibele integratie in het beschermingsconcept

De module is ontworpen voor vrijwel alle toepassingen waarbij een ruimtebesparende vierpolige bliksemstroomafleider nodig is. Hij kan samen met een nageschakelde overspanningsafleider van type 2 of met een combinatie-afleider van hetzelfde of lagere spanningsniveau worden gebruikt. Zo kan een meertraps beschermingsconcept netjes worden opgebouwd en aan de betreffende installatie worden aangepast.

Een bijzondere meerwaarde is de geïntegreerde LifeCheck-functie. Die detecteert thermisch en elektrische overbelastingstoestanden betrouwbaar. Zodra een dergelijke toestand aanwezig is, moet de afleider worden vervangen. De statusindicatie gebeurt contactloos via passende DEHNrecord-lezers. Dat verhoogt het gebruiksgemak en creëert transparantie bij controle, service en onderhoud, zonder onnodige ingrepen in de lopende installatie.
