Description

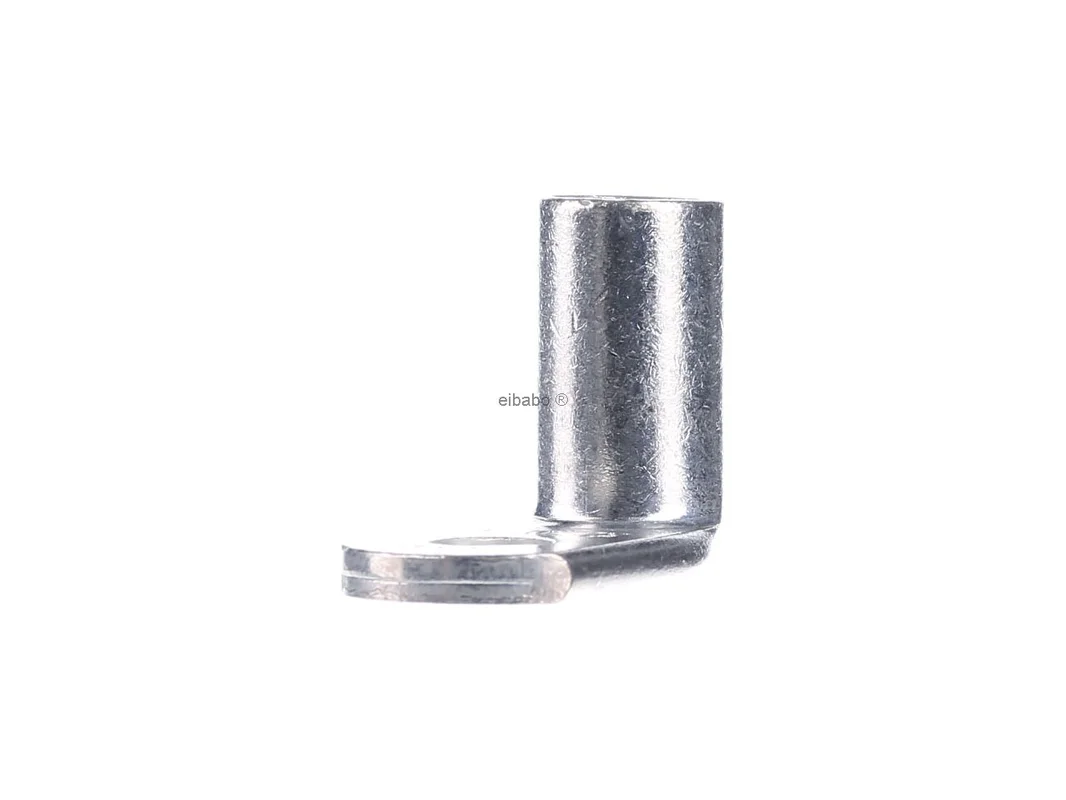

Buisvormige kabelschoen 70qmm 90 graden afgeweken – Ringkabelschoen voor koperen geleider 47R/10 – Klauke – 4012078050708:

De Klauke buiskabelschoen ringvorm 90 graden haaks afgebogen vertind koper meerdradig 47R/10 47R10 is ontworpen voor veilige elektrisch verbindingen met Cu-geleiders in professioneel gebruik. De 90-graden-vorm vergemakkelijkt de montage bij beperkte inbouwruimte, terwijl de vertinde koperen uitvoering een hoge geleidbaarheid combineert met doeltreffende corrosiebescherming. Dankzij de nauwkeurige vorm en het vlakke oplegvlak is deze buiskabelschoen geschikt voor een nette, veerkrachtig en montagevriendelijke contactverbinding.

Nauwkeurige 90-graden-verbinding voor compacte inbouwsituaties

De Klauke buiskabelschoen is de juiste keuze wanneer kabels zijwaarts moeten worden geleid en tegelijkertijd een stabiele ringaansluiting vereist is. De haakse uitvoering ondersteunt een geordende kabelgeleiding, verminderd mechanische spanning op de geleider en vereenvoudigt de aansluiting op boutverbindingen. Het gegloeide koper bevordert zeer goede pereseigenschappen en zorgt voor een betrouwbare verbinding bij vakkundig gebruik.

Producthighlights voordelen

• 90 graden afgebogen: Ideaal voor inbouwplaatsen met weinig ruimte en zijwaartse kabelgeleiding.
• Ringvorm: Veilige bevestiging op schroef- en boutaansluitingen.
• Voor meerdradige geleiders: Geschikt voor Cu-rondgeleiders van klasse 2.
• Ook voor sectorgeleiders: Passend voor rondgeperste meerdradige sectorgeleiders.
• Vertind: De galvanisch vertinning beschermt het oppervlak tegen corrosie.
• Koper volgens EN 13600: Hoogwaardig materiaal voor een stroomsterke verbinding.
• Vlak oplegvlak: Bereikt door speciale hoekperstechniek voor goed contact.
• Gegloeid materiaal: Ondersteunt optimale materiaal- en pereseigenschappen.
• Eenvoudige kabelinvoer: Nauwkeurige eindbewerking vergemakkelijkt de montage.
• Voor professionele toepassingen: Geschikt voor schakelkastbouw, energieverdeling en industrie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Klauke
Artikelbenaming	Buiskabelschoen ringvorm 90 graden haaks afgebogen
Artikelnummer van fabrikant	47R/10 resp. 47R10
EAN	4012078050708
Catalogus	Buiskabelschoen Cu-geleider
Producttype	Buiskabelschoen
Flensvorm	Ringvorm
Aansluithoek	90°
Nominale doorsnede	70 mm²
Aansluitschroefdraadmaat	M10
Gatdiameter	10,5 mm
Aantal bevestigingsgaten	1
Geleiderklasse	Klasse 2, meerdradig
Geschikt voor	meerdradige rondgeleiders en rondgeperste sectorgeleiders
Materiaal	Koper, Cu volgens EN 13600
Oppervlak	galvanisch vertind
Geïsoleerd	nee
Met kijkgat	nee
Smalle flensuitvoering	nee

Voordelen bij montage, geleideropname en passende productkeuze

De Klauke buiskabelschoen overtuigt vooral daar waar een veerkrachtig persverbinding met gedefinieerde kabelgeleiding nodig is. De 90-graden-vorm is bijzonder nuttig in verdeelinrichtingen, schakelkasten, machines, batterijverbindingen en industriële installaties met beperkte inbouwruimte. Door de ringvorm blijft de aansluiting ook bij trillingen en onderhoud veilig gepositioneerd.

• Montagevriendelijk: De bewerkte uiteinden vereenvoudigen het invoeren van de geleider.
• Hoge contactkwaliteit: Het vlakke contactvlak bevordert een nette passing op het aansluitpunt.
• Praktische vorm: De afgebogen geometrie zorgt voor orde in de kabelgeleiding.
• Corrosiebescherming: Het vertinde oppervlak is voordelig voor veeleisende omgevingen.
• Betrouwbare verpersing: Gegloeid materiaal ondersteunt een gelijkmatige krimping.

Vergeleken met rechte buiskabelschoenen van de fabrikant is deze uitvoering vooral geschikt wanneer de geleider niet axiaal, maar zijwaarts naar het aansluitpunt moet worden geleid. Rechte modellen zijn vaak zinvol wanneer er veel ruimte beschikbaar is en een directe lijnvoering gewenst is. De 90-graden-versie helpt daarentegen om buigradii beter aan te houden en de opbouw compacter te houden.

Binnen het Klauke-assortiment verschillen vergelijkbare varianten meestal in doorsnede, boutmaat of bouwvorm. modellen met een ander schroefdraadmaat zijn gepast wanneer de aansluitbout kleiner of groter is. Smalle flensuitvoeringen zijn bedoeld voor kleiner contactvlakken, terwijl standaardflenzen een robuust oplegvlak bieden voor veel klassieke toepassingen. Voor fijndradige geleiders komen afhankelijk van de opbouw ander verbinders of afgestemde systeemoplossingen in aanmerking.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld hoek-buiskabelschoenen van Cimco, Weidmüller of Cembre. Belangrijke verschillen liggen vaak in de normuitvoering, de geometrie van de flens, de aanbevolen crimpsystemen en de assortimentsbreedte bij speciale vormen. Voor een veilige toepassing is vooral van belang dat doorsnede, gatmaat, geleidertype en perstang bij elkaar passen.

Toepassingsgebieden en technische meerwaarden voor Cu-geleiders

• Schakelkastbouw: Voor compacte aansluitingen met nette kabelgeleiding.
• Energieverdeling: Geschikt voor veerkrachtig aansluitingen op verzamel- en klempunten.
• Machinebouw: Voordelig bij krappe inbouwzones en vaste schroefpunten.
• Industriële installaties: Voor duurzame Cu-verbindingen met beschermd oppervlak.
• Batterij- en voedingsaansluitingen: Zinvol bij zijwaartse afleiding van de geleider.

Extra voordeel biedt de speciale constructie voor meerdradige rondgeleiders volgens VDE 0295 klasse 2 en voor rondgeperste meerdradige sectorgeleiders. De hoekperstechniek creëert een vlak oplegvlak, wat het elektrisch en mechanische contact verbetert. Het gegloeide materiaal ondersteunt goede pereseigenschappen, terwijl de galvanisch vertinning het oppervlak beschermt tegen corrosie. Alles bij elkaar ontstaat een montagevriendelijke buiskabelschoen van koper volgens EN 13600, die is ontworpen voor veilige geleideropname, eenvoudige verwerking en duurzame contactkwaliteit.
