Description

Busaankoppelaar terminal donkergrijs rood 243-211 – WAGO – 4055143962315:

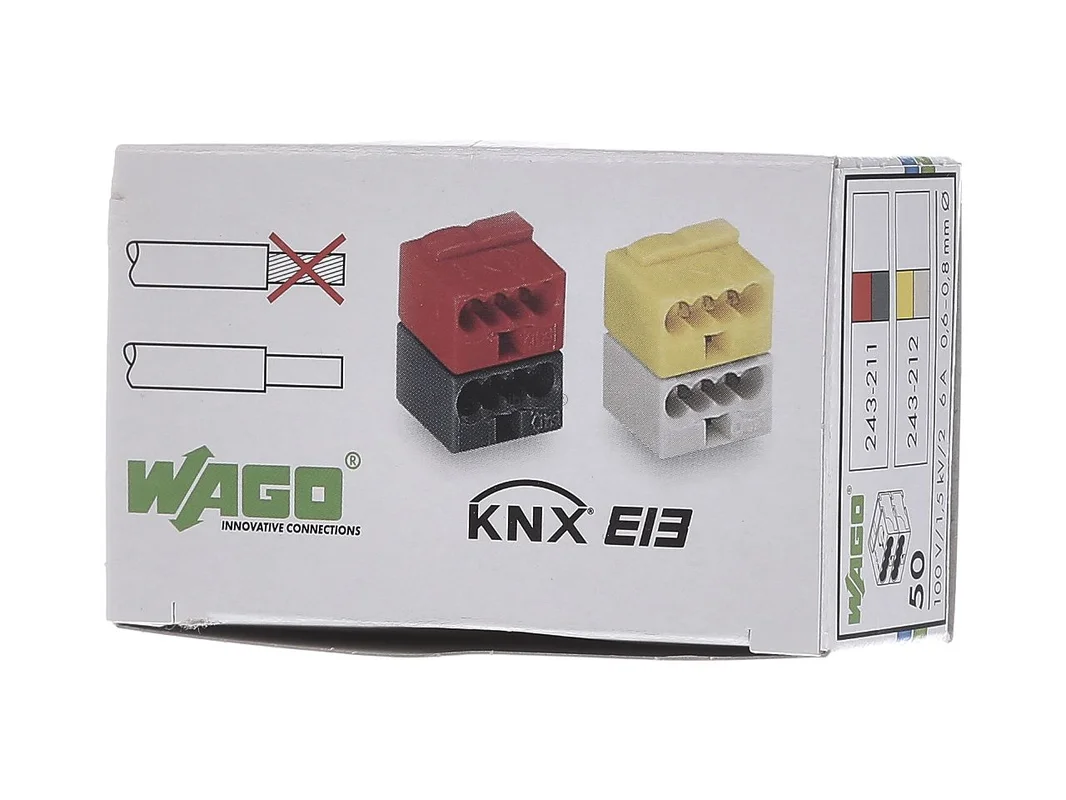

De WAGO buskoppelklem 8-polig donkergrijs rood vergrendelbaar 243-211 is een compacte steekklem voor KNX- en EIB-toepassingen. Ze maakt een snelle, veilige en nette aansluiting van massieve geleiders mogelijk en ondersteunt een stabiel buscontact bij montage, vervanging en service. Dankzij de beproefde PUSH WIRE® techniek lukt het insteken direct en tijdbesparend.

Precieze busverbinding voor KNX met compacte WAGO klem

Deze vergrendelbare buskoppelklem is ontworpen voor afzonderlijke soldeerpennen en werd ontwikkeld voor gebruik in KNX-systemen. De compacte bouwvorm vergemakkelijkt de integratie in passende apparaten en modules. Dankzij vier geleideraansluitingen per pool kunnen busverbindingen praktijkgericht en servicevriendelijk worden gerealiseerd. Dat is vooral voordelig wanneer apparaten in het veld worden vervangen zonder de bestaande busverbinding onnodig te verstoren.

Producthighlights voordelen

• PUSH WIRE® aansluiting: Massieve geleiders kunnen direct en snel worden ingestoken.
• Geschikt voor KNX en EIB: Passend voor typische bustoepassingen in de gebouwautomatisering.
• 8-polige uitvoering: Ideaal voor gestructureerde en overzichtelijk geleide aansluitingen.
• Vergrendelbare bouwvorm: Ondersteunt een stevige bevestiging in de passende opbouw.
• Compacte afmetingen: Goed geschikt voor dichte inbouwsituaties in beperkte ruimte.
• Servicevriendelijk: Meerdere geleideraansluitingen maken apparaatvervanging mogelijk zonder ingewikkelde herbedrading.
• Tinnen contactoppervlak: Voor een betrouwbare contactmaking in de beoogde toepassing.
• Duidelijke kleurstelling: Donkergrijs en rood helpen bij een snelle toewijzing in de KNX-omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO buskoppelklem 8-polig donkergrijs rood vergrendelbaar 243-211
Artikelnummer fabrikant	243-211
EAN	4055143962315
Catalogus	Steekklem
Serie	243
Producttype	Buskoppelklem / verbindingsklem om in te steken
Aantal polen	8-polig
Uitvoering volgens datasheet	2-polig, 4 geleiders per pool
Aansluittype	PUSH WIRE® steekklem-aansluiting
Geschikt voor	KNX / EIB
Geleidertype	massieve geleiders
Geleiderdiameter	0,6 tot 0,8 mm
AWG-bereik	22 tot 20 AWG
StripLengte	5 tot 6 mm
Rastermaat	5,75 mm
Voor afzonderlijke soldeerpennen	ja
Nominale spanning	100 V
Nominale stroom	6 A
Kleur	donkergrijs/rood
Halogeenvrij	ja
Contactoppervlak	tin
Afmetingen (B x H x D)	10 x 11,5 x 10 mm

Efficiënte KNX-bekabeling, sterke praktijkvoordelen en passende alternatieven

De WAGO buskoppelklem 8-polig donkergrijs rood vergrendelbaar 243-211 overtuigt in het dagelijks gebruik door eenvoudige hantering, compacte vorm en hoge praktische bruikbaarheid in KNX-apparaten. Vooral bij buskoppelaars, sensoren, drukknoppen of modules met soldeerpinnen toont de klem haar sterke punten. De directe steekaansluiting bespaart tijd bij de bedrading en vermindert fouten bij de montage.

• Snelle apparaatvervanging: Door de 4 geleiders per pool blijft de buslijn bij vervanging van een apparaat gemakkelijker behouden.
• Weinig ruimte nodig: De kleine bouwvorm is ideaal voor compacte elektronica en krappe inbouwruimtes.
• Duidelijke toepassing: Ontwikkeld voor KNX en EIB, dus doelgericht voor buskoppeling en systeemtechniek.
• Eenvoudige bedrading: Massieve geleiders worden zonder schroeven direct ingestoken.

In vergelijking met andere klemmen uit de WAGO serie 243 is deze uitvoering speciaal ontworpen voor KNX- resp. EIB-toepassingen en afzonderlijke soldeerpennen. Vergelijkbare producten van hetzelfde merk kunnen verschillen in aantal polen, bouwvorm, pinafstand of montagemethode. Varianten binnen de serie zijn deels geschikt voor andere geleiderconfiguraties of apparaatconcepten. Voor gebruikers is daarom vooral belangrijk of een klem is voorzien voor KNX, voor soldeerpinnen en voor het gewenste aantal contacten.

Ten opzichte van klassieke schroefklemmen van WAGO is de toepassing hier duidelijk gericht op snelle steekmontage met stijve geleiders. Veergebasseerde steekoplossingen zijn bij service vaak sneller, terwijl schroefklemmen eerder worden gekozen wanneer andere geleidertypes of een andere opbouw vereist zijn. In het WAGO assortiment zijn bovendien hefboom- en veerklemmen voor andere bedradingsopgaven beschikbaar, die echter niet dezelfde KNX-specifieke apparaataansluiting bieden.

Als vergelijkbare oplossingen van andere gerenommeerde fabrikanten komen afhankelijk van het apparaat ook KNX-aansluitklemmen van Phoenix Contact, Weidmüller of TE Connectivity in aanmerking. Verschillen tonen zich meestal in geometrie, steekbeeld, pinlayout, geleideropname en compatibiliteit met de printplaat. Bij KNX-apparaten moet daarom worden gecontroleerd of rastermaat, soldeerpenpatroon en vergrendeling exact bij het betreffende apparaat passen. Directe uitwisselbaarheid is niet altijd gegeven, ook als de basisfunctie vergelijkbaar is.

Toepassingsgebieden en extra meerwaarde voor de toepassing

• KNX-buskoppelaars: Voor een veilige en compacte verbinding in de gebouwautomatisering.
• sensoren en drukknoppen: Passend voor apparaten met busaansluiting en soldeerpennen.
• Elektronicamodules: Goed geschikt voor compacte printplaten met duidelijke contactgeleiding.
• Service en onderhoud: Voordelig bij apparaatvervanging in een draaiende systeemomgeving.

De WAGO buskoppelklem 8-polig donkergrijs rood vergrendelbaar 243-211 is gebaseerd op een compacte 4-geleidertechniek per pool en maakt gebruik van de knikstijfheid van stijve geleiders om de veerkracht bij het insteken te overwinnen. Daardoor ontstaat een snelle en tegelijk betrouwbare aansluiting zonder omslachtige bediening. De rastermaat van 5,75 mm ondersteunt de precieze integratie in passende KNX-modules. De vereiste striplengte van 5 tot 6 mm helpt bij een nette en normconforme verwerking. Voor gebruikers betekent dat: minder montage-inspanning, duidelijke geleidergeleiding en een doordachte oplossing voor moderne busverbindingen in gebouwen.
