Description

Codeschakelaar 1-polig – 10-staps besturingsschakelaar 1-polig 10A TM-2-8550/E – Eaton – 020300 – 4015080203001:

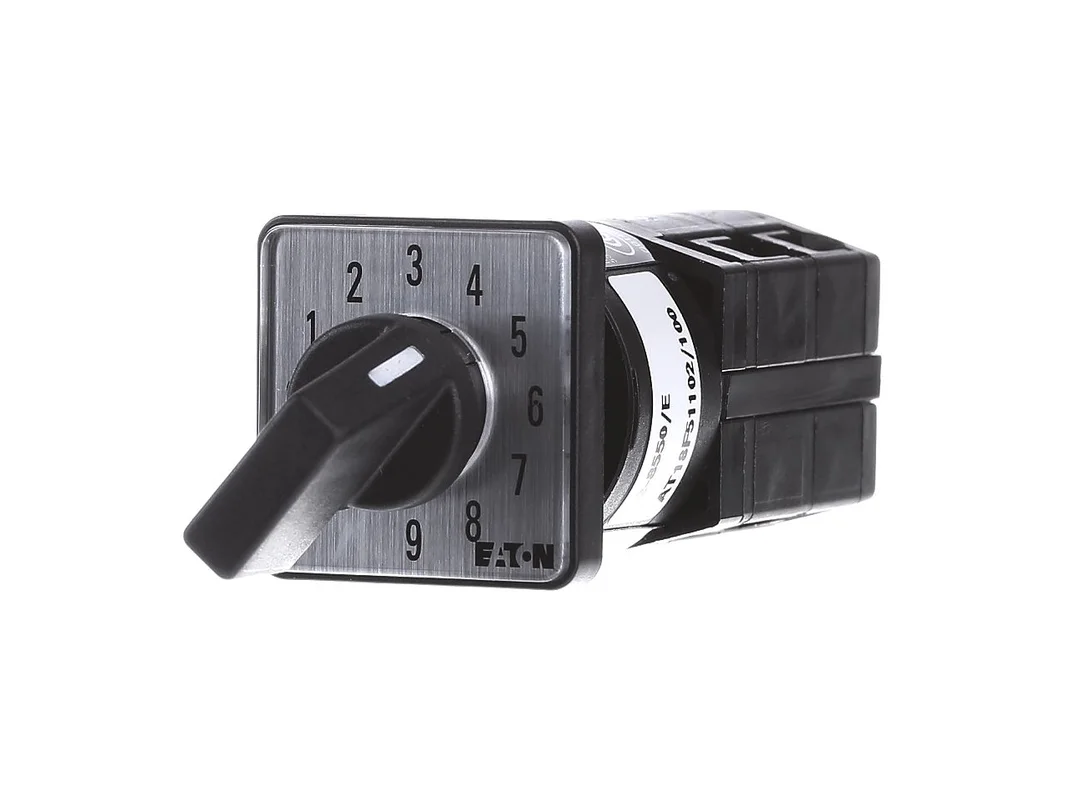

De Eaton codeerschakelaar TM-2-8550/E 020300 is een robuuste besturingsschakelaar voor de duidelijke keuze van BCD-codes van 0 tot 9. De vergrendelende schakelfunctie met extra nulstand zorgt voor een eenduidige positiekeuze en hoge bedieningsveiligheid. Dankzij de beschermingsgraad IP65 aan de voorzijde is het model zeer geschikt voor inbouw in machines, schakelkasten en bedieningspanelen waar betrouwbaarheid en goede afleesbaarheid vereist zijn.

Precieze codering voor besturing en schakelpaneel

Met zijn zwarte greep, het duidelijk gemarkeerde frontschild 0-9 en een schakelhoek van 30° biedt de codeerschakelaar een exacte en goed herkenbare bediening. De BCD-schakelfunctie is ideaal voor toepassingen waarin gedefinieerde schakeltoestanden nodig zijn voor de selectie van functies, bedrijfsmodi of signaalreeksen. De uitvoering voor inbouw ondersteunt een nette integratie in frontplaten en bedieningsconcepten.

Producthighlights voordelen

• BCD-code 0-9: Eenduidige codering voor gedefinieerde schakeltoestanden in stuurcircuits.
• Met nulstand: Extra 0-stand voor een duidelijke basistoestand en veilige selectie.
• Vergrendelende schakeling: Elke positie blijft stabiel geselecteerd en goed reproduceerbaar.
• 30° schakelhoek: Fijne verdeling voor precieze en comfortabele bediening.
• Front IP65: Goed geschikt voor veeleisende omgevingen met stof en spatwater aan de voorzijde.
• Vier contacten: Geschikt voor typische coderings- en besturingstaken met BCD-logica.
• Nominale continue stroom 10 A: Solide uitvoering voor veel toepassingen in het besturingsbereik.
• Conform normen: Ontworpen volgens IEC/EN 60947 en ander gangbare voorschriften.
• Duidelijke frontmarkering: Het frontschild 0-9 vereenvoudigt bediening, controle en onderhoud.
• Inbouwuitvoering: Zeer geschikt voor machinefronten, schakeltafels en bedieningspanelen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productnaam	Codeerschakelaar
Model	TM-2-8550/E
Catalogusnummer	020300
EAN	4015080203001
Catalogus	Besturingsschakelaar
Assortiment	Besturingsschakelaar
Typeaanduiding	TM
Type schakelaar	Codeerschakelaar
Schakelfunctie	BCD-code 0-9
Aantal schakelstanden	10, met 0-stand
Schakelgedrag	vergrendelend
Schakelhoek	30°
Contacten	4
Bouweenheden	2
Nominale continue stroom Iu	10 A
Nominale bedrijfsspanning Ue AC	tot 500 V
Beschermingsgraad voorzijde	IP65
Uitvoering	Inbouw
Bedienelement	zwarte greep
Frontschild	0-9
Normen	IEC/EN 60947, VDE 0660, CSA, UL
Opmerking bij norm	Besturingsschakelaars en hulpstroomschakelaars volgens IEC/EN 60947-5-1

Voordelen in gebruik en zinvolle alternatieven voor codeerschakelaars

De Eaton codeerschakelaar is bijzonder geschikt voor de handmatige invoer van gedefinieerde schakelbeelden in machines, bedieningspanelen en industriële besturingen. In vergelijking met eenvoudige keuzeschakelaars ligt de nadruk hier op de gecodeerde uitgang via BCD-logica. Dat is vooral voordelig wanneer signalen netjes, reproduceerbaar en plaatsbesparend via meerdere contacten moeten worden uitgegeven.

• Hoge procesduidelijkheid: Elke stand staat voor een duidelijke codewaarde en verminderd bedieningsfouten.
• Goede leesbaarheid: De schaal 0-9 aan de voorzijde vergemakkelijkt een snelle toewijzing tijdens gebruik.
• Nette frontintegratie: De inbouwvorm past goed bij compacte bedieningspanelen.
• Robuuste voorzijde: IP65 aan de voorzijde ondersteunt het gebruik in industriële omgevingen.
• Veelzijdig inzetbaar: Geschikt voor functieselectie, programmakeuze, adreskeuze of signaalinvoer.

Binnen het Eaton-programma verschillen codeerschakelaars van deze serie vooral in schakelschema, aantal contacten, schakelhoek, frontuitvoering en montagemethode. Vergelijkbare Eaton-varianten kunnen zijn ontworpen voor ander codereeksen, zonder nulstand of met afwijkende frontmarkering. Voor eenvoudige bedrijfsmodeselectie zijn klassieke keuzeschakelaars van dezelfde fabrikant daarentegen vaak geschikter, omdat zij niet per se een gecodeerde BCD-uitgang bieden. Wie dus concrete binaire of BCD-toestanden nodig heeft, is met deze codeerschakelaar meestal gerichter geholpen dan met een pure standenschakelaar.

Bij ander gerenommeerde fabrikanten zijn vergelijkbare oplossingen verkrijgbaar, maar vaak met een ander serie, een ander montageconcept of afwijkende coderingslogica. Mogelijke alternatieven zijn bijvoorbeeld te vinden bij Kraus Naimer, Siemens of Lovato Electric. Deze producten kunnen verschillen in frontmaat, aansluitwijze, contactopbouw of compatibiliteit met bestaande schakelprogramma’s. Bij vervanging in bestaande installaties moet daarom vooral worden gelet op schakelschema, nulstand, schakelhoek en inbouwmaat.

Toepassing, normen en technische indeling

Als codeerschakelaar uit het assortiment besturingsschakelaars is het model ontworpen voor normconforme toepassingen in industriële omgevingen. Het voldoet aan belangrijke voorschriften volgens IEC/EN 60947 en VDE 0660 en kan bovendien worden ingedeeld volgens CSA en UL. De uitvoering als besturingsschakelaar en hulpstroomschakelaar volgens IEC/EN 60947-5-1 onderstreept het gebruik in stuurstroomkringen waarin precieze schakelreeksen en een veilige bedieningsfeedback vereist zijn.

De combinatie van vier contacten, twee bouweenheden, vergrendelende schakelkarakteristiek en een schakelhoek van 30° maakt een compacte, duidelijk gestructureerde coderingsoplossing mogelijk. De zwarte greep ondersteunt een stevige bediening, terwijl het frontschild met de cijfers 0 tot 9 een intuïtief gebruik bevordert. Daarmee is de schakelaar een goede keuze voor constructies waarin gedefinieerde handmatige invoeren duurzaam stabiel aanwezig moeten zijn.
