Description

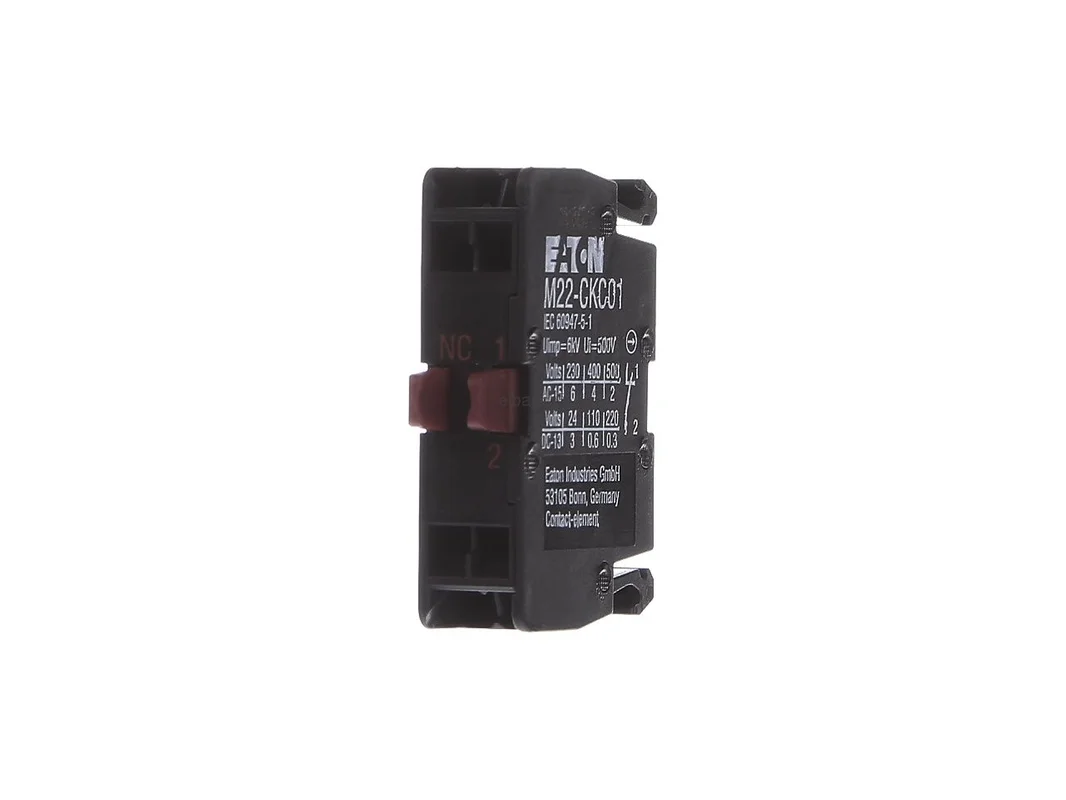

Contactelement 1NC, massa – Hulpcontactblok 0 NO / 1 NC M22-CKC01 – Eaton – 216387 – 4015082163877:

Het Eaton contactblok verbreekcontact veerklemaansluiting basismontage M22-CKC01 216387 is een nauwkeurig contacte element voor veeleisende besturings- en signaleringstaken in een industriële omgeving. Als hulpcontactblok van de M22-serie vult het bedieneenheden betrouwbaar aan met een verbreekcontact en overtuigt het door veilige contactschakeling, compacte bouwvorm en een montagevriendelijke aansluittechniek met veerklem.

Eaton contactblok voor veilige stuurcircuits

Het contacte element is ontworpen voor basismontage en is ideaal voor gebruik in schakelinstallaties, machines, bedieningspanelen en automatiseringsoplossingen. Het geïntegreerde verbreekcontact ondersteunt veiligheidsrelevante functies door gedwongen opening volgens IEC/EN 60947-5-1. Zo profiteren planners, onderhoudstechnici en schakelkastbouwers van een betrouwbare oplossing voor gedefinieerde schakeltoestanden en hoge functionele veiligheid.

Producthighlights voordelen

• 1 verbreekcontact: Geschikt voor uitschakel-, bewakings- en veiligheidsfuncties.
• Veerklemaansluiting: Snelle, veilige en onderhoudsarme bedrading.
• Cage Clamp-techniek: Robuuste aansluiting voor een stabiele contactverbinding.
• Basismontage: Passend voor de modulair opbouw binnen de Eaton M22-serie.
• Gedwongen opening: Ondersteunt veiligheidsfuncties volgens IEC/EN 60947-5-1.
• Compacte bouwvorm: Ideaal voor krappe inbouwsituaties in de schakelkast.
• Hoge normconformiteit: Voor professionele toepassingen in industrie en machinebouw.
• Beproefd M22-platform: Goede geschiktheid voor uniforme bedieningsconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnummer van de fabrikant	216387
Model	M22-CKC01
EAN	4015082163877
Catalogus	Hulpcontactblok
Producttype	Contactelement
Contacttype	1 verbreekcontact
Verbindingstype	Enkelcontact
Aansluittechniek	Veerklemaansluiting, Cage Clamp
Bevestiging	Bodembevestiging, basismontage
Beschermingsgraad	IP20
Nominale stroom bij AC-15, 230 V	6 A
Nominale stroom bij 24 V	3 A
Maximale contactspanning AC	500 V
Bedieningsweg volgens DIN EN 60947-5-1	4,8 mm
Maximale weg	5,7 mm
Minimale kracht voor gedwongen opening	15 N
Schakelfrequentie	3600 schakelingen per uur
Bedrijfstemperatuur	-25 °C tot +70 °C
Opslagtemperatuur	-25 °C tot +85 °C
Vervuilingsgraad	3
Aansluiting op SmartWire-DT	nee
Normen	IEC 60947-5-1, EN 60947-5-1
Conformiteit	CE
Afmetingen	38 x 32 x 10 mm

Voordelen, systeemtoepassing en passende alternatieven

Het Eaton contactblok is bijzonder geschikt voor stuurstroomkringen, uitschakelpaden en statusmeldingen in modulair bedieningsstations. De veerklemtechniek vereenvoudigt de bedrading en is vooral voordelig waar snelle montage en een duurzaam veilige klemverbinding gevraagd zijn. Door het verbreekcontact is het element bij uitstek geschikt voor functies waarbij een stroomkring in rusttoestand gesloten is en bij bediening veilig moet worden onderbroken.

• Praktijkvoordeel: Goede keuze voor machinebouw, schakelkastbouw en industriële retrofit.
• Montagevoordeel: Passend bij het modulair Eaton M22-systeem voor uniforme bedieningsconcepten.
• Veiligheidsvoordeel: Gedwongen opening ondersteunt de inzet in veiligheidsgerelateerde functies.
• Servicevriendelijk: De compacte bouwvorm vergemakkelijkt de inbouw in dichte opstellingen.

Binnen het assortiment van de fabrikant is de M22-CKC01 de passende oplossing wanneer een enkel verbreekcontact met veerklemaansluiting nodig is. Vergelijkbare Eaton-varianten zijn bijvoorbeeld uitvoeringen met schroefaansluiting wanneer klassieke bedrading de voorkeur heeft, of contactblokken met maakcontactfunctie voor vrijgave-, start- of meldsignalen. Gecombineerde varianten met meerdere contacten zijn zinvol wanneer meerdere schakeltoestanden met slechts één bedienelement moeten worden geregistreerd.

Vergeleken met Eaton-uitvoeringen met schroefklem biedt deze versie voordelen bij snelle bedrading en gelijkmatige klemkracht. Ten opzichte van maakcontactblokken ligt het verschil in toepassing duidelijk in het signaaltype: verbreekcontacten worden vaak gebruikt voor stop-, bewakings- of veiligheidsketens, terwijl maakcontacten eerder start- en meldtaken overnemen.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn onder meer te vinden bij Siemens, Schneider Electric en ABB. Siemens-hulpcontactblokken uit de SIRIUS ACT-serie zijn vaak afgestemd op het betreft 22-mm-systeem en daarom vooral binnen dat platform zinvol. Schneider Electric Harmony-contactblokken bieden eveneens modulair concepten, maar verschillen in vergrendeling, bouwvorm en systeemcompatibiliteit. ABB-contactblokken van de Harmony- en compact-achtige klassen dekken vergelijkbare taken af, maar zijn in de eerste plaats bedoeld voor het betreft fabrikantplatform. Voor een veilige passing is de compatibiliteit met de M22-serie daarom doorslaggevend.

Toepassingsgebieden en technische meerwaarden in detail

Het contactelement is ontworpen voor een duidelijke taak: de betrouwbare omzetting van een verbreeksignaal in modulair bedieningseenheden. In de praktijk wordt het gebruikt waar schakeltoestanden veilig moeten worden geëvalueerd of onderbroken. Daartoe behoren bedieningspanelen op machines, hoofd- en substations in de productie, transporttechniek, gebouwtechniek en algemene automatiseringsoplossingen.

• Veiligheidsgerelateerde kringen: Verbreekcontact met gedwongen opening volgens IEC/EN 60947-5-1.
• Industriële inzet: Geschikt voor typische omgevingen in de besturingsbouw.
• Normconforme uitvoering: Weg van het bediendeel en bedieningskracht volgens DIN EN 60947-5-1.
• Bescherming bij inbouw: Beschermingsgraad IP20 voor gebruik binnen geschikte behuizingen.
• Geen SmartWire-DT-aansluiting: Ideaal voor klassieke, directe bedrading.
• Enkelcontact: Duidelijke, overzichtelijke contactfunctie voor gedefinieerde taken.

De Eaton M22-CKC01 216387 is daarmee een sterke keuze voor iedereen die een compact hulpcontactblok met verbreekfunctie, veerklemaansluiting en normconforme veiligheidsfunctie voor professionele besturingstaken zoekt.
