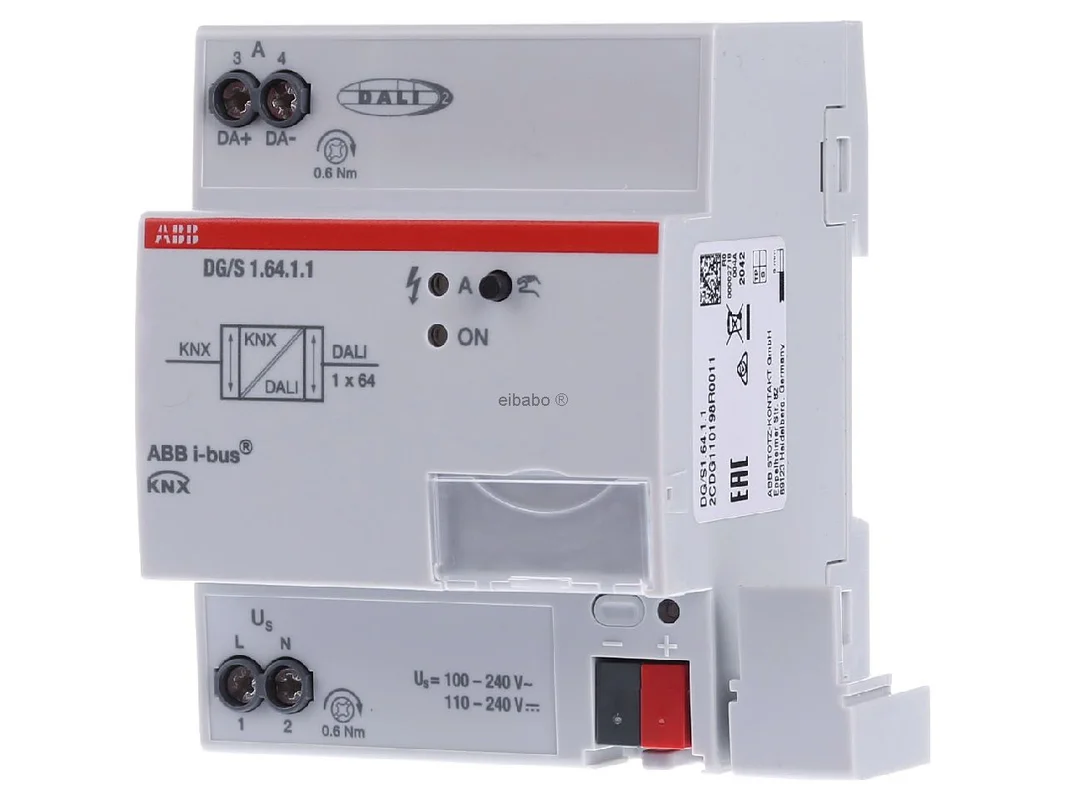

DALI Gateway Basic 1f – Interface voor KNX-domotica DG/S1.64.1.1 – ABB – 2CDG110198R0011 – 4016779942669:

De ABB KNX DALI-Gateway Basic 1-voudig DG/S1.64.1.1 is een krachtige interface voor de veilige en flexibele lichtsturing in moderne KNX-installaties. Als gecertificeerde Single-Master DALI-controller volgens DALI-2 verbindt het apparaat ABB i-bus® KNX met DALI- en DALI-2-deelnemers en creëert zo een solide basis voor efficiënte lichtconcepten in woningbouw, utiliteitsbouw en commerciële gebouwen.

Precieze lichtintegratie voor KNX en DALI met grote systeemdiepgang

De gateway stuurt tot 64 DALI-deelnemers aan via één DALI-uitgang en beschikt al over een geïntegreerde DALI-voedingsspanning. De aansturing gebeurt afhankelijk van het project direct per deelnemer, via maximaal 16 groepen, per broadcast of via 16 scènes. Zo kunnen afzonderlijke armaturen, zones en volledige gebieden doelgericht en comfortabel in de KNX-automatisering worden geïntegreerd.

Bijzonder praktijkgericht zijn de uitgebreide fout- en storingsmeldingen en de geïntegreerde functies voor slavebedrijf, trappenhuisverlichting, vergrendelen en geforceerde aansturing. Daarmee is het apparaat niet alleen geschikt voor pure lichtsturing, maar ook voor veeleisende automatiseringstaken met duidelijke diagnose en hoge bedrijfszekerheid.

Producthighlights voordelen

• DALI-2 gecertificeerd: Betrouwbare integratie volgens EN 62386 voor hoge systeemkwaliteit.
• Tot 64 deelnemers: Eén DALI-lijn voor omvangrijke lichtprojecten.
• Geïntegreerde DALI-voeding: Geen aparte voeding voor de DALI-lijn nodig.
• Flexibele besturing: Individuele adressering, 16 groepen, broadcast en 16 scènes bruikbaar.
• Duidelijke diagnose: Uitgebreide fout- en storingsmeldingen voor snelle service.
• Meer comfort in bedrijf: Functies zoals trappenhuisverlichting, vergrendelen en geforceerde aansturing zijn geïntegreerd.
• Geschikt voor noodverlichting: Ondersteunt DALI-noodverlichtingsconverters volgens EN 62386-202, DT1.
• KNX-gestuurde tests: Functie- en duurtesten voor noodverlichting kunnen via KNX worden geactiveerd.
• Brede DALI-compatibiliteit: Ook andere DALI-apparaattypen zoals DT6 of DT8 zijn via standaardcommando aanspreekbaar.
• Praktijkgerichte ingebruikname: diagnose en aanpassing van DALI-adres en groepen mogelijk via ABB i-bus® Tool.

Intelligente functies voor moderne lichtsturing

• Individuele armaturen aansturen: Ideaal voor ruimtes met een individuele lichtscène en gedifferentieerde behoeften.
• Groepen vormen: Armaturen kunnen logisch worden ingedeeld in zones zoals kantoor, gang of vergaderruimte.
• Scènes oproepen: Lichtbeelden voor werk, presentatie of ontvangst worden snel geactiveerd.
• Broadcast gebruiken: Gezamenlijke commando’s voor de volledige DALI-lijn besparen tijd bij centrale acties.
• Noodverlichting bewaken: Testresultaten zijn direct beschikbaar in het KNX-systeem voor verdere evaluatie.
• Bedrijf beveiligen: Vergrendelingen en geforceerde aansturing helpen bij onderhoud, veiligheid en speciale bedrijfsmodi.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX DALI-Gateway Basic 1-voudig DG/S1.64.1.1
Fabrikantnummer	2CDG110198R0011
EAN	4016779942669
Catalogus	Interface-media-gateway
Bussysteem	KNX
Functie	DALI-Gateway Basic, 1-voudig, Single-Master
Norm	DALI-2 volgens EN 62386
DALI-uitgangen	1
Max. DALI-deelnemers	64
Groepen	16
Scènes	16
DALI-voeding	geïntegreerd
Ondersteunde bedrijfsmodi	Individueel, groep, broadcast, scène
Aanvullende functies	Slave, trappenhuisverlichting, vergrendelen, geforceerde aansturing
Noodverlichting support	DALI-noodverlichtingsconverter volgens EN 62386-202, DT1
Compatibele DALI-typen	onder andere DT1, DT6, DT8
diagnose	Fout- en storingsmeldingen, adres- en groepsaanpassing via tool
Montagewijze	REG / DIN-rail

Efficiënte KNX-lichtsturing met DALI-2, scènes en noodverlichtingsintegratie

De ABB KNX DALI-Gateway Basic 1-voudig DG/S1.64.1.1 is de juiste oplossing wanneer een DALI-lijn netjes, stabiel en met een grote functionele omvang in KNX geïntegreerd moet worden. Het apparaat is vooral geschikt voor projecten waarin veel armaturen centraal beheerd, logisch gegroepeerd en met duidelijke terugmeldingen bewaakt moeten worden. Door de geïntegreerde DALI-voeding daalt de planningsinspanning, terwijl de DALI-2-certificering voor een hoge mate van systeemtrouw zorgt.

In de praktijk overtuigt de gateway door zijn duidelijke structuur in de besturing. Afzonderlijke armaturen kunnen gericht worden geadresseerd, terwijl groepen en scènes het dagelijks gebruik in het gebouw aanzienlijk vereenvoudigen. Juist in kantoren, vergaderruimtes, verkoopruimtes of openbare ruimtes is deze flexibiliteit een echt voordeel. Ook de integratie van noodverlichtingstests via KNX maakt het apparaat bijzonder aantrekkelijk voor veeleisende lichtconcepten.

• Geschikt voor centrale lichtsturing met tot 64 DALI-deelnemers op één lijn.
• Geen extra DALI-voeding nodig, omdat de voeding al geïntegreerd is.
• Flexibel gebruik van individuele besturing, groepen, broadcast en scènes in één apparaat.
• Zeer geschikt voor kantoor, onderwijs, retail en veeleisende woonprojecten.
• Noodverlichtingstests kunnen direct vanuit de KNX-logica of visualisatie worden gestart.
• Storingsmeldingen en diagnosedata vergemakkelijken service, onderhoud en ingebruikname.
• Ondersteunt typische DALI-apparaattypen voor dimbaar licht en kleurgerelateerde toepassingen.

Binnen de ABB KNX DALI-familie positioneert deze Basic-uitvoering zich als een sterke oplossing voor één enkele DALI-lijn met geïntegreerde voeding en een solide functiebereik. Ten opzichte van grotere of sterker gespecialiseerde ABB DALI-gateways ligt de focus hier op een duidelijke, economische enkel-lijnstructuur. Dat is ideaal voor veel standaardprojecten waarbij één lijn met tot 64 deelnemers volstaat en geen complexe meerlijnsarchitectuur nodig is.

Hoger gepositioneerde ABB-varianten kunnen afhankelijk van de serie extra DALI-lijnen, uitgebreide parametreeropties of nog diepgaandere functionele omvangen voor specialistische toepassingen bieden. Dit model is daarentegen bijzonder interessant wanneer planners en integratoren een compacte, overzichtelijke en krachtige KNX DALI-interface zoeken die snel in typische projecten kan worden geïntegreerd.

Terwijl eenvoudige DALI-interfaces vooral de basiscommunicatie tussen KNX en DALI verzorgen, biedt deze Basic-variant al een duidelijke meerwaarde door geïntegreerde DALI-voeding, scènes, groepslogica, diagnose en ondersteuning voor noodverlichting. In kleine tot middelgrote projecten kan zij daarom vaak als centrale lichtinterface dienen, zonder dat extra DALI-componenten nodig zijn.

In grotere gebouwen met meerdere gebruikszones of gescheiden lijnen komen daarentegen eerder meerkanaals of uitgebreide ABB-oplossingen in aanmerking. Daarbij ligt het verschil minder in de basisfunctie, maar vooral in de schaalbaarheid, segmentering en uitbreidingsgraad van de lichtinstallatie. Voor één enkele DALI-lijn is deze gateway echter zeer efficiënt en praktijkgericht opgezet.

Vergelijkbare KNX DALI-gateways zijn onder andere verkrijgbaar van MDT, Theben en Jung. Apparaten van MDT staan vaak bekend om hun zeer uitgebreide ETS-parametrering en projectgerichte functionele rijkdom. Theben biedt afhankelijk van de serie eveneens krachtige DALI KNX-oplossingen met een sterke focus op gebouwautomatisering. Jung wordt vaak ingezet in projecten waarin KNX-systemen nauw worden afgestemd op schakeldesign en ruimtesturing.

Essentiële verschillen blijken meestal uit de ETS-structuur, de manier van diagnose, bij noodverlichtingsfuncties en in de detaillering van de DALI-parametrering. De compatibiliteit op KNX-niveau is in principe gegeven, omdat de integratie via gestandaardiseerde communicatieobjecten plaatsvindt. In de praktijk is echter de betreffende applicatie doorslaggevend als het gaat om comfort bij ingebruikname, service en speciale functies.

Voor een nette ETS-projectering is het aan te raden eerst de DALI-structuur logisch op te bouwen per gebied, bijvoorbeeld op basis van ruimte, verdieping of gebruikstype. Maak groepsadressen apart aan voor schakelen, dimmen, status, scènes en storingsmeldingen. Zo blijft het project ook bij latere uitbreidingen overzichtelijk en onderhoudbaar.

Een praktijkgericht voorbeeld is een kantoortuin met meerdere lichtzones. Daarbij worden afzonderlijke armaturen eerst op DALI-niveau geadresseerd en daarna samengevat in groepen zoals raamzone, middenzone en vergadergedeelte. In ETS kunnen deze groepen elk hun eigen schakel- en dimobjecten krijgen. Aanvullend kunnen scènes zoals „Werk“, „Presentatie“ of „Reiniging“ worden aangemaakt en via drukknoppen, logica of visualisatie worden opgeroepen.

Voor noodverlichtingstoepassingen is het zinvol testobjecten en terugmeldobjecten in een eigen hoofdgroep te bundelen. Zo kunnen functie- en duurtesten duidelijk worden gedocumenteerd en in visualisaties netjes worden geëvalueerd. Bij servicegevallen bespaart het bovendien tijd als de groepsadressen eenduidig zijn benoemd, bijvoorbeeld volgens het patroon „Licht BG Gang Groep 1 Status“ of „Noodverlichting Test Gebied A Resultaat“.

Bij geforceerde aansturing en vergrendelingsfuncties moet de prioriteit van de commando’s vroeg in het project worden vastgelegd. Een typisch voorbeeld is de centrale vergrendeling tijdens onderhoudswerkzaamheden of een gedefinieerde lichtscène voor de reinigingsmodus. Als deze functies duidelijk zijn gedocumenteerd, kunnen latere misinterpretaties in de bedrijfsvoering worden voorkomen.

Wie een betrouwbare KNX DALI-oplossing met duidelijke structuur, geïntegreerde voeding en een breed functiespectrum zoekt, maakt met deze gateway een zeer goede keuze. Het apparaat combineert professionele lichtsturing, nauwkeurige diagnose en hoge praktijkgerichtheid in een compacte ABB-oplossing.

Of het nu gaat om een individuele ruimte, kantooroppervlak of commerciële verdieping: deze gateway creëert de basis voor een nette DALI-integratie, flexibele scènes en stabiele processen in het dagelijks gebruik. Zo ontstaat een lichtmanagement dat niet alleen technisch overtuigt, maar ook in de praktijk merkbare meerwaarde levert.
