Description

Doorvoerklem grijs 0,08-2,5qmm – Doorvoeraansluitklem 5mm 20A 280-833 – WAGO – 4044918311328:

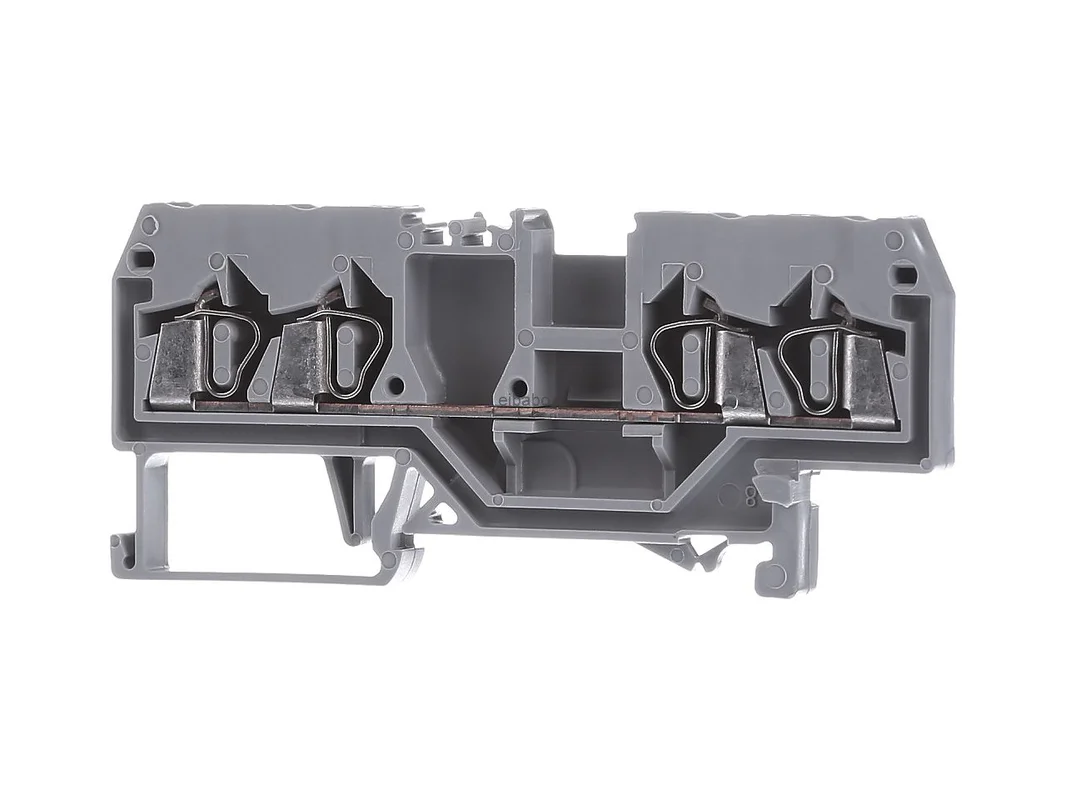

De WAGO 4-aderige doorvoerklem met veerklemaansluiting grijs 20A 800V 280-833 is een compacte rijgklem voor veilige en snelle bedrading op de montagerail. Met CAGE CLAMP®-techniek, vier klempunten en een aderdoorsnede tot 2,5 mm² is deze ideaal voor industrie, schakelkastbouw en moderne gebouwinstallatie. De grijze doorvoerklem staat voor duurzame contactkwaliteit, hoog bedieningsgemak en een overzichtelijke potentiaalgeleiding.

WAGO 4-aderige doorvoerklem voor veilige bedrading op DIN-rail

Deze doorvoerklem uit de serie 280 is ontwikkeld voor een betrouwbare aderverbinding in dagelijks gebruik. De veerklemaansluiting zorgt voor een constante aandrukkracht en ondersteunt een onderhoudsarme installatie. Dankzij de 4-aderige uitvoering kan bedrading ruimtebesparend en overzichtelijk worden gestructureerd. De centrale markering vergemakkelijkt bovendien een eenduidige toewijzing in de schakelkast.

Producthighlights voordelen

• 4-aderige uitvoering: Vier klempunten in één component voor efficiënte bedrading.
• CAGE CLAMP® aansluiting: Betrouwbare veeraansluiting voor verschillende adertypen.
• Aderdoorsnede tot 2,5 mm²: Geschikt voor veel typische toepassingen in besturing en installatie.
• Nominale stroom 20 A: Voor belastbare stroomkringen in industriële omgevingen.
• Nominale spanning 800 V: Ontworpen voor veeleisende elektrische toepassingen.
• Montage op TH35 montagerail: Geschikt voor 35 x 15 en 35 x 7,5.
• Centrale markering: Ondersteunt een snelle en duidelijke codering.
• Onderhoudsarme contacttechniek: Gelijkmatige klemkracht zonder natrekken.
• Zonder adereindhuls bruikbaar: Afhankelijk van het adertype is geen voorbehandeling nodig.
• Compacte bouwvorm: Goed voor geordende klemmenstroken met hoge dichtheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO 4-aderige doorvoerklem veerklemaansluiting grijs 20A 800V 280-833
Artikelnummer fabrikant	280-833
EAN	4044918311328
Catalogus	Doorvoerklem
Productserie	Serie 280
Uitvoering	4-aderige doorvoerklem
Aantal klempunten	4
Aantal niveaus	1
Aantal polen	1-polig
Aansluittype	Veerklemaansluiting, CAGE CLAMP®
Aderdoorsnede	0,08 tot 2,5 mm²
AWG	28 tot 12 AWG
Nominale stroom	20 A
Nominale spanning	800 V
Nominale stootspanning	8 kV
Vervuilingsgraad	3
Montagetype	DIN-rail TH35
Geschikte montagerail	35 x 15 en 35 x 7,5
Markering	centrale markering
Kleur	grijs
Materiaal isolatiebehuizing	thermoplast
Brandbaarheidsklasse	UL 94 V0
Bedrijfstemperatuur	tot 105 °C
Breedte	5 mm
Hoogte	75 mm
Diepte	28 mm
Striplengte	8 tot 9 mm
Bediening	met bedieningsgereedschap

Efficiënte adergeleiding, duidelijke markering en passende alternatieven

In gebruik scoort de klem met een nette doorvoerbedrading, hoge contactzekerheid en eenvoudige montage op de DIN-rail. De CAGE CLAMP®-techniek is geschikt voor massieve, meerdradige en fijnaderige geleiders binnen de opgegeven doorsnede. Dat is vooral voordelig wanneer in een project verschillende adertypen worden gecombineerd. De centrale markering verbetert het overzicht in de opbouw en helpt bij service, controle en uitbreiding.

• Voordeel bij toepassing: Snelle aansluiting met gelijkblijvende klemkwaliteit.
• Praktisch nut: Zeer geschikt voor schakelkasten, verdeelinrichtingen en gebouwtoepassingen.
• Pluspunt bij servicewerkzaamheden: Markering en duidelijke potentiaalgeleiding besparen tijd.
• Installatieveiligheid: Veertechniek vermindert fouten door ongelijk aandraaimoment.

Vergeleken met eenvoudigere 2-aderige doorvoerklemmen van dezelfde fabrikant biedt deze uitvoering meer aansluitmogelijkheden per klem en ondersteunt zij een dichtere bedrading. Ten opzichte van varianten met een kleinere doorsnede is zij ontworpen voor hogere stroomwaarden en bredere toepassingsgebieden. Meeretageklemmen van dezelfde fabrikant kunnen bij een zeer hoge bedradingsgraad nog meer potentialen op beperkte ruimte bundelen, maar vereisen vaak een andere planningslogica voor toegang en markering.

Opmerkingen over vergelijkbare producten van andere gerenommeerde fabrikanten: rijgklemmen van Phoenix Contact met push-in- of veeraansluiting zijn vaak ontworpen voor bijzonder snel insteken en kunnen afhankelijk van de serie andere accessoiresystemen gebruiken. Weidmüller biedt met veerklemmen eveneens robuuste oplossingen voor DIN-rails, deels met focus op modulaire test- en brugmogelijkheden. ABB respectievelijk Entrelec voert vergelijkbare doorvoerklemmen voor klassieke schakelkasttoepassingen, maar met deels afwijkende geometrie en een ander accessoireconcept. Een directe compatibiliteit van markeerders, bruggen of eindhouders moet altijd seriegebonden worden gecontroleerd.

Toepassingsgebieden

• Schakelkastbouw: Voor gestructureerde bedrading in besturings- en verdeelsystemen.
• Industriële installaties: Geschikt voor belastbare aderverbindingen in machineomgevingen.
• Gebouwinstallatie: Voor veilige potentiaalgeleiding in technische installaties.
• Energieverdeling: Praktisch bij een geordende opbouw van klemmenstroken.
• Onderhoud en retrofit: Goed voor uitbreidingen en ombouw van bestaande systemen.

Nauwkeurige veerklemtechniek voor veelzijdige adertypen en planbare montage

De doorvoerklem van serie 280 combineert een hoge praktijkgerichtheid met een robuuste technische uitvoering. Voor de aderaansluiting is een striplengte van 8 tot 9 mm nodig. De aansluiting gebeurt met bedieningsgereedschap, waardoor de bedrading gecontroleerd en netjes kan worden uitgevoerd. Dankzij CAGE CLAMP® is geen voorbehandeling zoals het aancrimpen van adereindhulzen verplicht nodig, mits het gebruikte adertype binnen het vrijgegeven bereik ligt. Dit vereenvoudigt werkprocessen en maakt de klem tot een sterke oplossing voor normconforme, duurzame en servicevriendelijke installaties.

Deze rijgklem is een doordachte keuze voor iedereen die een compacte, belastbare en onderhoudsarme oplossing zoekt voor professionele doorvoerbedrading.
