Doorvoerklemmenblok 0,14-4qmm, 5,2 mm, groot – Maak het klemmenblok 20A 1-polig 5,2mm los PT 2,5-TG – Phoenix – 3210185 – 4046356333566:

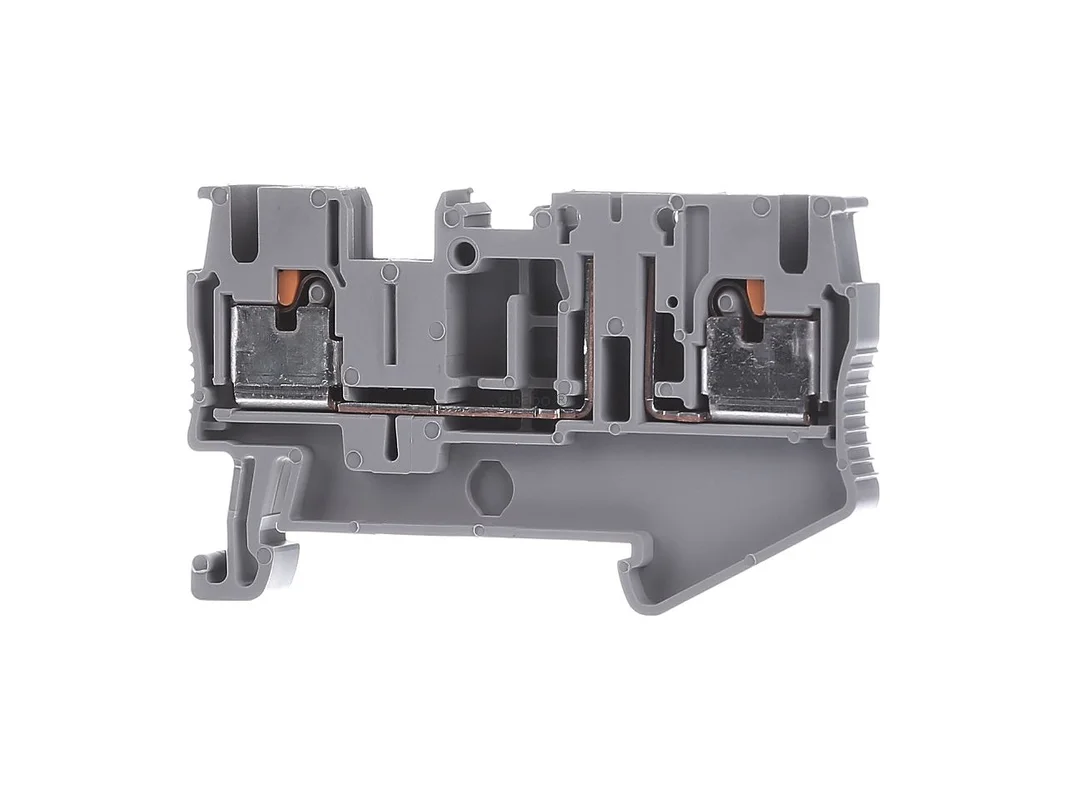

De Phoenix scheidingsklem Push-in voor DIN-rail grijs PT 2,5-TG 3210185 is ontworpen voor duidelijke, veilige en servicevriendelijke bedrading in schakelkasten. Zij is geschikt voor scheidings- en meettaken in de schakelkast en combineert een compacte bouwvorm met snelle Push-in-techniek. De grijze behuizing, de montage op NS 35/7,5 en NS 35/15 evenals het flexibele geleiderbereik maken haar tot een sterke keuze voor industrie, gebouwtechniek en machinebouw.

Efficiënte scheidingsklem voor nauwkeurige bedrading in de schakelkast

Deze scheidingsklem ondersteunt een gestructureerde potentiaalscheiding en vergemakkelijkt test-, onderhouds- en meetwerkzaamheden in een draaiende installatieomgeving. Door de Push-in-aansluiting lukt het aansluiten van stijve geleiders en voorbereide geleiders snel en veilig. Dat bespaart tijd bij de montage en zorgt tegelijk voor een nette, ruimtebesparende installatie op de DIN-rail.

Producthighlights voordelen

• Push-in-aansluiting: Snelle, gereedschapsarme bedrading met stevige bevestiging.
• Geschikt voor scheidingstaken: Ideaal voor het onderbreken van stroompaden voor service en meting.
• Compacte breedte: Slechts 5,2 mm breed en daardoor zeer ruimtebesparend in de schakelkast.
• Hoge flexibiliteit: Ontworpen voor geleiderdoorsneden van 0,14 mm² tot 4 mm².
• Nominale doorsnede 2,5 mm²: Geschikt voor veel standaardtoepassingen in de besturingstechniek.
• Nominale spanning 400 V: Geschikt voor veel typische installatie- en verdelingstaken.
• Nominale stroom 20 A: Krachtig voor talrijke toepassingen in het klemmenblok.
• Montage op TH35: Geschikt voor NS 35/7,5 en NS 35/15.
• Grijze uitvoering: Vergemakkelijkt een normconforme en overzichtelijke markering.
• Servicevriendelijk: Stroom en spanning worden bepaald door de gebruikte stekker, wat flexibel gebruik mogelijk maakt.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix scheidingsklem Push-in voor DIN-rail grijs PT 2,5-TG 3210185
Artikelnummer fabrikant	3210185
EAN	4046356333566
Catalogus	Scheidings-meetscheidingsklem
Producttype	Scheidingsklem
Aansluittype	Push-in-aansluiting
Nominale spanning	400 V
Nominale stroom	20 A
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,14 mm² tot 4 mm²
Montage	NS 35/7,5, NS 35/15
Montagewijze	DIN-rail TH35
Kleur	Grijs
Breedte	5,2 mm
Hoogte	62 mm
Diepte	35,3 mm
Diepte op NS 35/7,5	36,5 mm
Diepte op NS 35/15	44 mm
Aantal klemposities per etage	2
Kleur volgens RAL	RAL 7042
Brandbaarheidsklasse	UL 94 V0

Sterke oplossing voor scheiden, meten en nette systeembedrading

In de praktijk overtuigt de klem door snelle aansluiting, goede toegankelijkheid en een compacte rangschikking in het klemmenblok. Zij is vooral zinvol wanneer stroomkringen voor test, onderhoud of meting veilig gescheiden moeten worden. Ten opzichte van eenvoudige doorvoerklemmen van de fabrikant biedt zij de duidelijke meerwaarde van de scheidingsfunctie. Dat is vooral in besturingen, meetkringen en servicevelden een echt voordeel.

• Meer functie dan een doorvoerklem: Extra scheidingsmogelijkheid voor gerichte ingrepen in de stroomkring.
• Tijdbesparend bij service: Meet- en testwerkzaamheden kunnen netjes worden voorbereid.
• Ruimtebewust: Zeer slanke bouwvorm voor dichte opstellingen.
• Praktisch in de schakelkast: Goed voor installaties met onderhoudsbehoefte en duidelijke potentiaalstructuur.

Binnen het Phoenix Contact assortiment is dit model vooral geschikt wanneer een compacte scheidingsklem met Push-in-techniek gevraagd is. Vergelijkbare klemmen zoals varianten met schroefaansluiting zijn eerder geschikt voor toepassingen waarin een andere aansluitfilosofie is voorgeschreven. Modellen met meetfunctie of extra opties zijn nog sterker gericht op testtechniek, maar vereisen afhankelijk van de opbouw meer ruimte of andere toebehoren. Wie daarentegen een slanke en snelle standaardoplossing voor scheidingstaken zoekt, zit hier goed.

In vergelijking met andere gerenommeerde fabrikanten zijn er functioneel vergelijkbare scheidingsklemmen bijvoorbeeld van Weidmüller, WAGO of ABB. Verschillen zitten meestal in het aansluitprincipe, in de systeemtoebehoren en in de integratie in bestaande rijgklemseries. WAGO zet vaak in op eigen veerklemconcepten, Weidmüller biedt afhankelijk van de serie andere brug- en markeringssystemen, en ABB is vaak sterk vertegenwoordigd in klassieke schakelkastomgevingen. Voor de keuze is daarom belangrijk welke markerings-, brug- en testtoebehoren in de bestaande installatie al worden gebruikt.

Toepassingsgebieden en praktijkgerichte indeling

• Schakelkastbouw: Voor geordende bedrading met scheidingspunt op de DIN-rail.
• Meetkringen: Zinvol wanneer signalen of stroompaden voor testdoeleinden gescheiden moeten worden.
• Industriële installaties: Geschikt voor servicevriendelijke klemmenstroken in machines en installaties.
• Gebouwtechniek: Goed voor verdelingen met duidelijke structuur en snelle aansluiting.
• Onderhoudsintensieve systemen: Handig wanneer regelmatige controle of diagnose voorzien is.

De Phoenix Contact scheidingsklem is een doordachte keuze voor iedereen die compacte Push-in-techniek, duidelijke scheidingsfunctie en efficiënte schakelkastbedrading in één component wil combineren.

Belangrijke productdetails voor selectie, planning en montage

De scheidingsklem is ontworpen voor toepassingen met een nominale spanning van 400 V en een nominale stroom van 20 A. De nominale doorsnede bedraagt 2,5 mm², terwijl het bruikbare doorsnedebereik loopt van 0,14 mm² tot 4 mm². Daarmee dekt het onderdeel veel typische bedradingstaken in besturing, verdeling en machinebouw af. De montage gebeurt op NS 35/7,5 of NS 35/15, dus op de gangbare TH35 DIN-rails in de schakelkast.

Bijzonder belangrijk voor de praktijk is de opmerking dat stroom en spanning door de gebruikte stekker worden bepaald. Dat zorgt voor flexibiliteit bij de configuratie en maakt een toepassingsgerichte aanpassing in het systeem mogelijk. Door de compacte breedte van 5,2 mm blijft veel ruimte over voor een dichte opstelling, zonder af te zien van een nette toegankelijkheid. De grijze uitvoering ondersteunt bovendien een overzichtelijke markering binnen bestaande klemmenstroken.
