Doorvoerklemmenblok 0,14-4qmm, 5,2 mm, groot – Maak het klemmenblok 20A 1-polig 5,2mm los PT 2,5-… – Phoenix – 3210169 – 4046356333603:

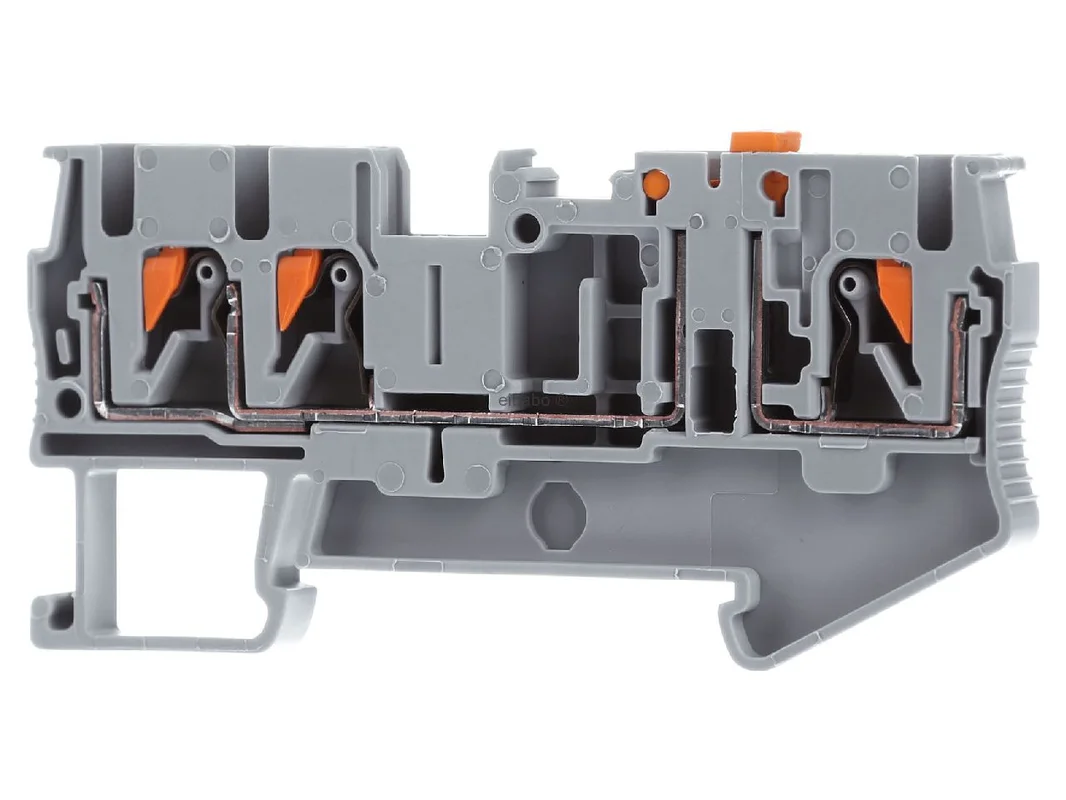

De Phoenix mes-scheidingsrijgklem Push-in 3-polig grijs 20A 400V PT 2,5-TWIN-MT 3210169 is een compacte oplossing voor het veilig scheiden, testen en aansluiten van stroomcircuits in de schakelkast. Hij combineert een duidelijke functiestructuur met moderne Push-in-techniek en ondersteunt een snelle, nette bedrading in industriële omgevingen. Voor meet-, test- en onderhoudswerkzaamheden biedt deze scheidings-meetscheidingsklem een hoge praktische toepasbaarheid en een betrouwbare integratie op DIN-draagrails.

Phoenix mes-scheidingsrijgklem voor nauwkeurige scheidings- en meettaken

De 3-polige uitvoering is geschikt voor toepassingen waarbij signalen of voedingen geordend moeten worden geleid, gescheiden en getest. De Push-in-aansluiting bespaart tijd bij de installatie en zorgt voor een stevige, gebruiksvriendelijke geleideropname. Dankzij de grijze kleur past de klem netjes in veel rijgklemmen-systemen en ondersteunt hij een goed herkenbare structuur in de verdeelbouw.

Producthighlights voordelen

• Mes-scheidingsfunctie: Maakt het gericht scheiden van stroompaden voor service, test en diagnose mogelijk.
• Push-in-aansluiting: Snelle, vrijwel gereedschapsloze bedrading met veilige houvast voor massieve en voorbereide geleiders.
• 3-polige uitvoering: Zinvol voor meerpolige signaal- of stuurcircuits met duidelijke toewijzing.
• Tot 20 A nominale stroom: Geschikt voor veel typische taken in besturings- en installatiesystemen.
• 400 V nominale spanning: Ontworpen voor veeleisende toepassingen in de schakelkast en in de gebouwautomatisering.
• Breed geleiderbereik: Verwerkt doorsneden van 0,14 mm² tot 4 mm² flexibel en praktijkgericht.
• Voor DIN-rails: Geschikt voor montage op NS 35/7,5 en NS 35/15.
• Overzichtelijke schakelkaststructuur: Ondersteunt overzichtelijke bedrading en eenvoudig onderhoud.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix mes-scheidingsrijgklem Push-in 3-polig grijs 20A 400V PT 2,5-TWIN-MT 3210169
Artikelnummer fabrikant	3210169
EAN	4046356333603
Catalogus	Scheidings-meetscheidingsklem
Producttype	Mes-scheidingsrijgklem
Aantal polen	3-polig
Nominale spanning	400 V
Nominale stroom	20 A
Aansluittype	Push-in-aansluiting
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,14 mm² tot 4 mm²
Montage	NS 35/7,5, NS 35/15
Kleur	grijs

Meer efficiëntie bij bedrading, scheiding en service in de schakelkast

In de praktijk overtuigt de klem door zijn duidelijke meerwaarde in de dagelijkse paneelbouw. Hij is vooral sterk wanneer stroomcircuits voor metingen of onderhoud veilig moeten worden gescheiden zonder de bedrading ingrijpend te hoeven aanpassen. De Push-in-techniek verkort de aansluittijd en helpt terugkerende werkzaamheden in de schakelkast economisch uit te voeren.

• Snelle aansluiting: Ideaal voor projecten met een hoge bedradingsinspanning.
• Gericht scheidingspunt: Vergemakkelijkt inbedrijfstelling, test en foutopsporing.
• Nette signaalgeleiding: Zeer geschikt voor geordende klemmenstroken in besturingen.
• Onderhoudsvriendelijk: Maakt duidelijk gedefinieerde ingrepen in geval van service mogelijk.
• Hoge praktische toepasbaarheid: Geschikt voor industrie, machinebouw en gebouwtechniek.

Vergeleken met eenvoudige doorvoerklemmen van dezelfde fabrikant biedt een mes-scheidingsklem een echte meerwaarde wanneer stroomcircuits actief moeten worden onderbroken of getest. Ten opzichte van standaard rijgklemmen ligt het voordeel duidelijk in de geïntegreerde scheidingsfunctie. Vergeleken met pure test- of sensorklemmen ligt de focus hier sterker op het veilig handmatig scheiden van het stroompad.

Binnen het Phoenix Contact-assortiment zijn vergelijkbare klemmen met een ander aansluitprincipe of een afwijkend aantal polen beschikbaar voor speciale bedradingsvormen. Modellen met schroefaansluiting zijn eerder geschikt voor omgevingen waar klassieke klemtechniek de voorkeur heeft. Push-in-varianten zijn daarentegen voordelig wanneer montagetijd, herhalingsnauwkeurigheid en een modern bedradingsproces centraal staan.

Als vergelijkbare oplossingen van andere fabrikanten komen afhankelijk van het project bijvoorbeeld mes-scheidingsklemmen van Weidmüller, WAGO of ABB in aanmerking. Weidmüller zet vaak in op zeer brede systeemwerelden voor markering en toebehoren. WAGO scoort vaak met snelle veeraansluittechniek en een compacte bouwvorm. ABB biedt afhankelijk van de serie robuuste klemmen voor klassieke schakelkasttoepassingen. Verschillen zitten vooral in het aansluitsysteem, de logica van de accessoires, testopties en de integratie in bestaande klemmenstroken.

Toepassingsgebieden en technische sterke punten in één oogopslag

De mes-scheidingsklem is geschikt voor toepassingen waarbij een veilig scheidingspunt en een compacte oplossing voor rij-inbouw gevraagd zijn. Typische gebieden zijn besturingen, energieverdeling, machinebouw, procesnabije toepassingen en onderhoudszones in de schakelkast. Door de uitvoering voor 400 V en 20 A kan de klem in veel praktijkgerichte scenario’s worden gebruikt waarin signalen of voedingswegen netjes moeten worden geleid en indien nodig gescheiden.

• Besturingsbouw: Voor duidelijk gestructureerde signaal- en functiecircuits.
• Machinebouw: Praktisch bij inbedrijfstelling, test en service.
• Gebouwautomatisering: Zinvol voor gestructureerde bedrading in de verdeler.
• Industriële installaties: Ondersteunt snelle diagnose op gedefinieerde scheidingspunten.
• Onderhoud en test: Vereenvoudigt de toegang tot afzonderlijke stroompaden.

Extra meerwaarde ontstaat door het brede geleiderbereik van 0,14 mm² tot 4 mm² en de nominale doorsnede van 2,5 mm². Dat creëert flexibiliteit bij de keuze van passende geleiders voor verschillende taken. De montage op NS 35/7,5 of NS 35/15 vergemakkelijkt de integratie in gangbare draagrailsystemen. Zo ontstaat een veelzijdige, servicevriendelijke en moderne oplossing voor professionele elektrische installaties.
