Description

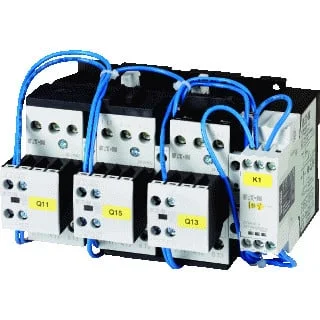

Aanvullende informatiesterdriehoek-schakelaarcombinatie, Toepassing: Schakelaarcombinaties voor de motorstart in sterdriehoek, Schakelfrequentie: max. 30 starts/uur, Toebehoren: Sterdriehoekcombinaties SDAINL, Gebruikscategorie: AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 30 A, max. nom. vermogen draaistroommotoren 50 – 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, max. omschakeltijd: 20 s, Bedieningsspanning: 400 V 50 Hz, Stroomtype AC/DC: wisselstroombekrachtiging, componenten van de combinatie netschakelaar Q11: DILM17-10, + DILA-XHI20, driehoekschakelaar Q15: DILM17-01, + DILA-XHI20 type, sterschakelaar Q13: DILM17-01, + DILA-XHI20 type, tijdrelais K1: ETR4-51 type, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd.
| Klasse | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | SDAINL |
| Breedte | 158 mm |
| Beschermingsgraad (IP) | IP00 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Hoogte | 95 mm |
| Type stuurspanning | AC |
| Diepte | 138 mm |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 30 A |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als maakcontact | 3 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Spanningstype van de bedrijfsspanning | AC |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Functie | Ster-driehoek magneetschakelaar |
| Beschermingsgraad (NEMA) | Overig |
| Nom. stuurspanning bij AC 50 Hz | 400 – 400 V |
| Aantal hoofdcontacten als maakcontact | 9 |
| Bedrijfsspanning bij AC 50 Hz | 24 – 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 – 690 V |
| Geschikt voor railmontage | Nee |
| Categorieën | Materialen voor schakelen en besturen laagspanning |
