Description

Elektronische apparaatstroomonderbreker – Miniatuur stroomonderbreker CBMC E4 24DC/1-4ANO – Phoenix – 2906031 – 4055626149349:

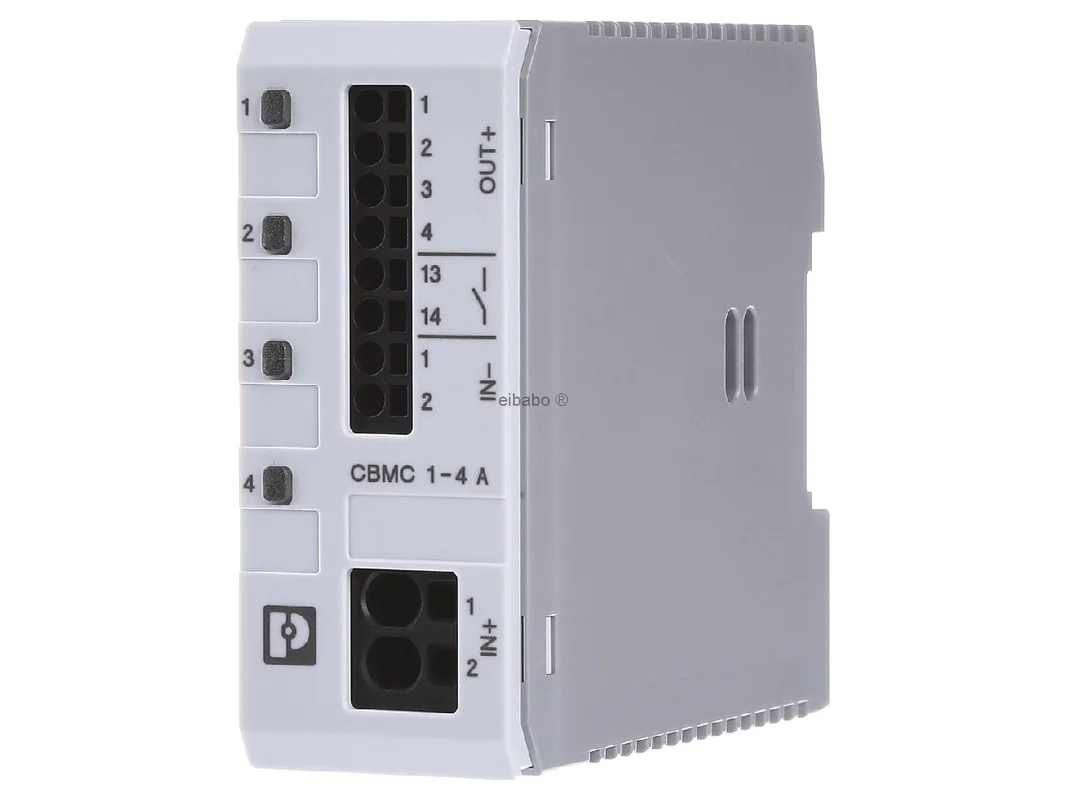

De Phoenix elektronische apparaatbeveiligingsschakelaar CBMC E4 24DC/1-4ANO 2906031 is een compacte oplossing voor de selectieve beveiliging van 24 V DC-lastkringen in de industrie. Het apparaat beschermt aangesloten verbruikers bij overbelasting en kortsluiting, zorgt voor een hoge installatiebeschikbaarheid en ondersteunt een duidelijke diagnose tijdens het gebruik. Dankzij de instelbare nominale stromen van 1 tot 4 A en het geïntegreerde meldcontact is deze elektronische beveiligingsschakelaar ideaal voor machinebouw, schakelkastbouw, automatisering en gevoelige DC-toepassingen.

Phoenix apparaatbeveiligingsschakelaar voor veilige 24 V DC-lastkringen

In tegenstelling tot puur thermische of magnetisch beveiligingsapparaten werkt dit model elektronisch en daardoor bijzonder nauwkeurig. Dat ondersteunt de gerichte beveiliging van besturingen, sensoren, actuatoren en ander DC-verbruikers. De compacte bouwvorm bespaart ruimte op de draagrail, terwijl de goed zichtbare statusweergave een snelle beoordeling van de kanaaltoestand mogelijk maakt. Zo kan het opsporen van fouten worden verkort en het onderhoud worden vereenvoudigd.

Producthighlights voordelen

• Elektronische beveiliging: Betrouwbare beveiliging bij overbelasting en kortsluiting in 24 V DC-stroomkringen.
• Instelbare nominale stroom: Per uitgangskanaal aanpasbaar van 1 tot 4 A.
• Compacte bouwvorm: Ruimtebesparend voor montage op de 35 mm draagrail.
• Viervoudige beveiliging: Ontwikkeld voor de beveiliging van vier lastkringen in één eenheid.
• Meldcontact: Ondersteunt de overdracht van toestanden naar de bovenliggende besturing.
• Gereedschapsarme bediening: Instellingen kunnen comfortabel op het apparaat worden uitgevoerd.
• Elektronische vergrendeling: Beschermt ingestelde waarden tegen onbedoelde wijziging.
• Statusweergave via LED: Bedrijfs- en fouttoestanden zijn snel herkenbaar.
• Selectieve lastverdeling: Belangrijke verbruikers blijven in geval van storing beter beschikbaar.
• Ideaal voor industriële toepassingen: Geschikt voor stuurstroomkringen, sensoren, actuatoren en DC-nevenverbruikers.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	CBMC E4 24DC/1-4ANO
Artikelnummer fabrikant	2906031
EAN	4055626149349
Catalogus	Installatieautomaat
Producttype	Elektronische apparaatbeveiligingsschakelaar
Aantal polen	1
Aantal beveiligingskanalen	4
Nominale spanning	24 V DC
Bedrijfsspanning	18 tot 30 V DC
Instelbereik stroom	1 / 2 / 3 / 4 A per kanaal
Maximale totale stroom	16 A DC
Montagetype	Draagrail 35 mm
Beschermingsgraad	IP20
Meldcontact	ja
Contacttype	zonder elektrisch scheiding
Interne uitgangsbeveiliging	4 A DC per kanaal
Inschakelvertraging	0,1 s per uitgangskanaal
Stootspanningsvastheid	0,5 kV
Bedrijfstemperatuur	-25 °C tot 60 °C
Opslag- en transporttemperatuur	-40 °C tot 70 °C

Meerwaarde voor schakelkast, DC-beveiliging en systeemkeuze

De CBMC E4 24DC/1-4ANO 2906031 is bijzonder interessant wanneer in een 24 V DC-installatie meerdere verbruikers selectief moeten worden beveiligd. Typisch toepassingen zijn schakelkasten, machinemodules, sensorlijnen, ventieleilanden, veldapparaten en compacte automatiseringscellen. Ten opzichte van eenvoudige beveiligingsoplossingen biedt een elektronische apparaatbeveiligingsschakelaar meestal een nauwkeuriger aanspreekgedrag, een betere diagnose en een gerichtere lastverdeling. Dat kan uitval beperken en kritieke installatiedelen in bedrijf houden.

• Hoge installatiebeschikbaarheid: Defecte lastkringen kunnen gerichter worden afgeschakeld.
• Snelle diagnose: LED-status en meldcontact helpen bij de storingsanalyse.
• Flexibele inzet: Geschikt voor vier verbruikers met instelbare kanaalstromen.
• Goede retrofitmogelijkheden: Geschikt voor DIN-rails in bestaande schakelkasten.
• Beveiliging van gevoelige lasten: Zinvol voor sensoren, actuatoren en DC-elektronica.

Binnen de Phoenix Contact-familie zijn er verwante uitvoeringen met een uitgebreidere functionaliteit. Varianten met statusuitgang en reset-ingang zijn zinvol wanneer een nauwere koppeling met de besturing nodig is. modellen met IO-Link zijn vooral geschikt voor moderne diagnoseconcepten en diepgaandere communicatie in het systeem. Uitvoeringen met een uitgebreid stroombereik tot 10 A zijn daarentegen bedoeld voor lasten met een hogere stroombehoefte. Dit model richt zich op het praktisch bereik van 1 tot 4 A en is daarmee zeer geschikt voor veel standaardtaken in 24 V DC-netten.

Vergelijkbare producten van ander fabrikanten zijn bijvoorbeeld elektronische DC-beveiligingsschakelaars uit series van E-T-A, Murr Elektronik of Siemens. Afhankelijk van de serie verschillen deze in diagnose, aantal kanalen, parametrering, reset op afstand of koppeling met het besturingssysteem. Bij de keuze is vooral belangrijk of een puur lokaal beveiligingsfunctie volstaat of dat extra signalen, remote reset of communicatie-interfaces nodig zijn. Voor bestaande Phoenix Contact-omgevingen kan dit apparaat door de afgestemde integratie in de schakelkast bijzonder aantrekkelijk zijn.

Toepassingsgebieden en aanvullende productinformatie

• Machinebouw: Beveiliging van sensoren, actuatoren en stuurlasten in 24 V DC-netten.
• Schakelkastbouw: Ruimtebesparende montage op draagrail met duidelijke diagnose.
• Automatisering: Selectieve beveiliging van meerdere DC-uitgangen in één eenheid.
• Procesnabije techniek: Geschikt voor stabiele voedingsspanning van gevoelige verbruikers.
• Installatieservice: Nuttig voor snelle foutlokalisatie en eenvoudig onderhoud.

Daarnaast is het apparaat als elektronische apparaatbeveiligingsschakelaar met 1 pool ontworpen voor montage op een 35 mm draagrail. Deze bouwwijze vergemakkelijkt de integratie in veel gangbare schakelkastconcepten. In combinatie met de compacte bouwvorm, de elektronische stroominstelling en het meldcontact ontstaat een krachtige oplossing voor veilige, overzichtelijke en onderhoudsvriendelijke 24 V DC-verdelingen.

De Phoenix elektronische apparaatbeveiligingsschakelaar 1-polig 24 V DC 1 tot 4 A met meldcontact is een doordachte keuze voor iedereen die vier lastkringen compact, selectief en professioneel wil beveiligen.
