Description

ESB installatie magneetschakelaars – Installatie contactor ESB40-40N-06 – ABB – 1SAE341111R0640 – 4013614518515:

De ABB-installatiecontactor ESB40-40N-06 is ontworpen voor het veilig en stil schakelen van elektrische belastingen in de verdeelkast. Met 4 maakcontacten, 40 A nominale stroom en 230 V AC/DC stuurspanning is het apparaat geschikt voor verwarming, warm water, verlichting evenals motoren voor pompen, ventilatie en andere aandrijvingen. De geïntegreerde spoelschakeling zorgt voor bromvrije werking en een aangenaam stil schakelgedrag.

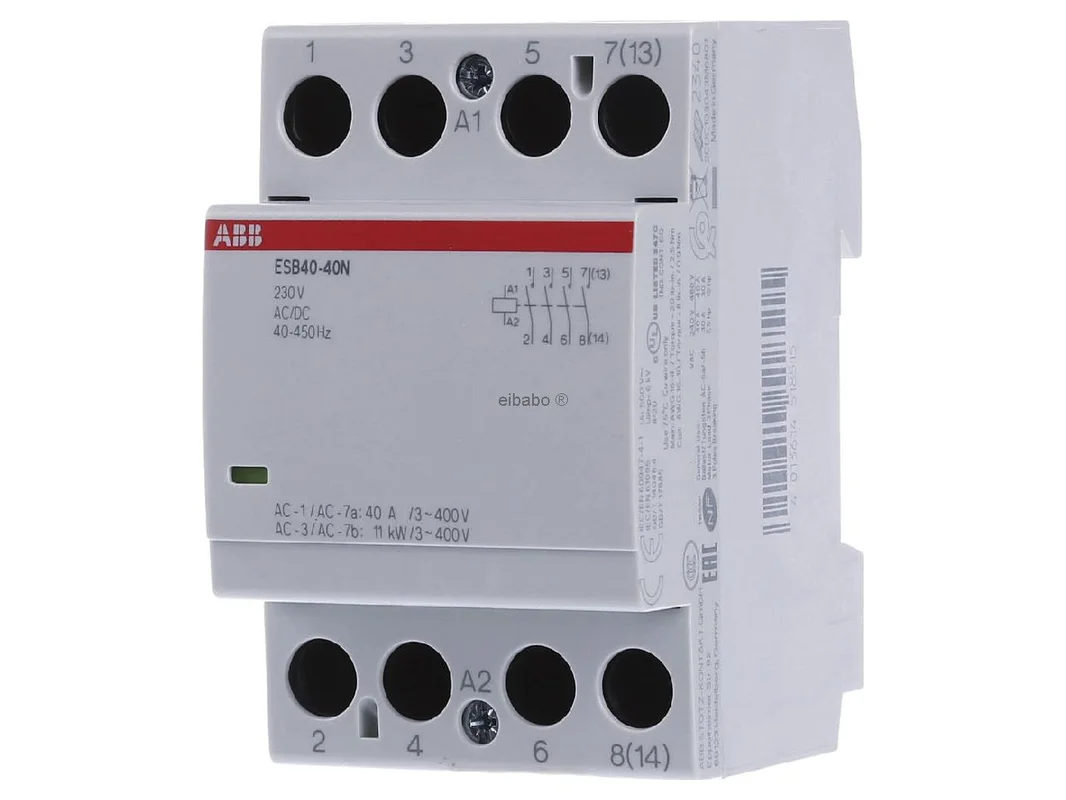

ABB-installatiecontactor ESB40-40N-06 voor stil schakelen in de verdeelkast

De 4-polige contactor combineert een compacte bouwvorm met hoge praktische bruikbaarheid. Dankzij het installatiedesign en de bouwbreedte van 54 mm is hij zeer geschikt voor inbouw in verdeelkasten. De uitvoering met 4 maakcontacten ondersteunt veel typische schakeltaken in woningbouw, utiliteitsbouw en technische ruimtes. Door de geschiktheid voor AC- en DC-stuurspanning kan het model flexibel in verschillende besturingsconcepten worden geïntegreerd.

Producthighlights voordelen

• 4 maakcontacten: Ideaal voor het schakelen van meerdere stroompaden zonder verbreekcontact.
• 40 A nominale stroom: Geschikt voor krachtige belastingen in installatieomgevingen.
• 230 V AC/DC stuurspanning: Flexibele aansturing met wissel- of gelijkspanning.
• Bromvrije werking: De geïntegreerde spoelschakeling vermindert geluiden duidelijk.
• Stil schakelen: Zeer voordelig in woonruimtes, verdeelkasten en gevoelige binnenruimtes.
• Voor 3-fasige belastingen: Geschikt voor veel toepassingen in verwarming, ventilatie en aandrijftechniek.
• Compacte bouwbreedte: 54 mm bespaart ruimte op de DIN-rail.
• Installatiedesign: Speciaal ontworpen voor inbouw in verdeelkasten.
• Normconforme uitvoering: Voldoet onder andere aan de huishoudnorm EN61095.
• Geschikt voor accessoires: Uitbreidbaar met links aanbouwbaar hulpcontact en andere accessoires.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	ABB-installatiecontactor 4-polig 40A 4 maakcontacten 230V AC/DC ESB40-40N-06 1SAE341111R0640
Artikelnummer fabrikant	1SAE341111R0640
EAN	4013614518515
Catalogus	Installatiecontactor REG
Serie	ESB40..N
Producttype	Installatiecontactor
Aantal polen	4-polig
Contacttype	4 maakcontacten, 0 verbreekcontacten
Nominale stroom	40 A
Stuurspanning	230 V AC/DC
Bedrijfsspanning	220 tot 400 V AC
Gebruikscategorie	AC-1
Montagewijze	DIN-rail, inbouw in verdeelkast
Aansluittype	Schroefaansluiting
Bouwbreedte	54 mm
Afmetingen	ca. 54 x 85 x 64,8 mm
Schakelspanning	max. 400 V AC
Bedrijfstemperatuur	-25 tot +55 °C
Norm	EN61095
Bijzonderheden	bromvrij, stil, geïntegreerde spoelschakeling, voor AC- en DC-stuurspanning

Voordelen in gebruik, systeemvergelijking en passende alternatieven

ABB-installatiecontactor ESB40-40N-06 overtuigt overal waar belastingen betrouwbaar, stil en ruimtebesparend moeten worden geschakeld. De 4 maakcontacten zijn bijzonder zinvol wanneer meerdere actieve stroompaden gelijktijdig moeten worden geschakeld en geen verbreekcontact vereist is. Dat maakt het apparaat zeer geschikt voor elektrische verwarmingstoestellen, warmwaterbereiders, lichtgroepen evenals voor motoren in pomp- en ventilatietoepassingen.

• Stil in woning- en utiliteitsbouw: Zeer geschikt voor ruimtes waarin een hoorbare brom storend zou zijn.
• Flexibel in de besturing: 230 V AC/DC vereenvoudigt de keuze van de aansturing.
• Overzichtelijk in de verdeelkast: De compacte breedte vergemakkelijkt de planning op de DIN-rail.
• Goed voor continue belastingen: De AC-1-uitvoering past bij veel ohmse verbruikers.

Binnen het ABB-assortiment verschillen vergelijkbare varianten van de ESB40..N-serie vooral door de spoelspanning en de contactconfiguratie. Modellen zoals ESB40-40N-01, ESB40-40N-02 of ESB40-40N-07 zijn ontworpen voor andere stuurspanningen. Wie dus dezelfde bouwvorm en hetzelfde stroombereik wil gebruiken, maar een andere aansturing nodig heeft, vindt binnen de serie passende alternatieven. Varianten met een afwijkende contactconfiguratie zijn beter geschikt wanneer daarnaast verbreekcontacten nodig zijn voor vergrendeling, melding of speciale besturingstaken.

Vergeleken met kleinere ABB-installatiecontactors met een lagere nominale stroom biedt deze 40-A-uitvoering meer reserves voor zwaardere belastingen. Ten opzichte van uitvoeringen met verbreekcontact ligt het voordeel hier in de duidelijke 4-maakcontactstructuur, wat de keuze voor pure inschakeltaken vaak vereenvoudigt.

Vergelijkbare producten van andere fabrikanten zijn bijvoorbeeld modulaire installatiecontactors van Siemens, Eaton of Hager. Siemens-modellen uit de 5TT-serie worden vaak in klassieke installatieverdelers gebruikt en zijn afhankelijk van de uitvoering ontworpen voor andere contactconfiguraties of spoelspanningen. Eaton-varianten uit het installatiebereik bieden eveneens DIN-railmontage, maar verschillen per serie in geluidsgedrag en accessoiressysteem. Hager-installatiecontactors zijn vaak te vinden in woningbouwverdelers en scoren afhankelijk van het type met een andere frontvormgeving of afwijkende contactconfiguratie. Voor vervanging moet altijd worden gelet op aantal polen, contacttype, stuurspanning, stroomwaarde en de inbouwsituatie.

Toepassingsgebieden voor verwarming, pompen, ventilatie en verlichting

• Elektrische verwarmingstoestellen: Betrouwbaar schakelen van verwarmingsbelastingen in de verdeelkast.
• Warmwaterbereiders: Geschikt voor tijd- of signaalgestuurde schakeltaken.
• Pompmotoren: Te gebruiken voor typische toepassingen in huis- en gebouwtechniek.
• Ventilatie: Geschikt voor het schakelen van ventilatieaandrijvingen.
• Verlichting: Ideaal voor lichtgroepen en centraal geschakelde stroomkringen.
• Algemene aandrijvingen: Inzetbaar voor andere elektrische belastingen in installatieomgevingen.

Stille AC/DC-contactortechniek met meerwaarde voor moderne verdeelsystemen

De ESB40..N-serie is ontwikkeld voor inbouw in verdeelsystemen en voldoet aan belangrijke eisen in installatieomgevingen. Door de geïntegreerde spoelschakeling werkt de contactor met AC- en DC-stuurspanning en schakelt daarbij bijzonder rustig. Dat verhoogt het comfort in woongebouwen, kantoren en andere inpandige technische ruimtes. Daarnaast kan het systeem worden aangevuld met een links aanbouwbaar hulpcontact. Ook verzegelingskappen en afstandsstuk zijn als accessoires voorzien. Zo kan de oplossing worden aangepast aan de betreffende schakeltaak en de inbouwsituatie, zonder afbreuk te doen aan een compacte bouwvorm.

Daarmee is deze ABB-installatiecontactor een sterke keuze voor iedereen die een stil, normconform en veelzijdig inzetbaar 4-polig schakelapparaat zoekt voor professionele inbouw in de verdeelkast.
