Description

FI/LS-schakelaar 6kA, 1P+N – Aardlekschakelaar B16/0,03A DS301C B16 A30#R1165 – ABB – 2CSR255163R1165 – 8012542359852:

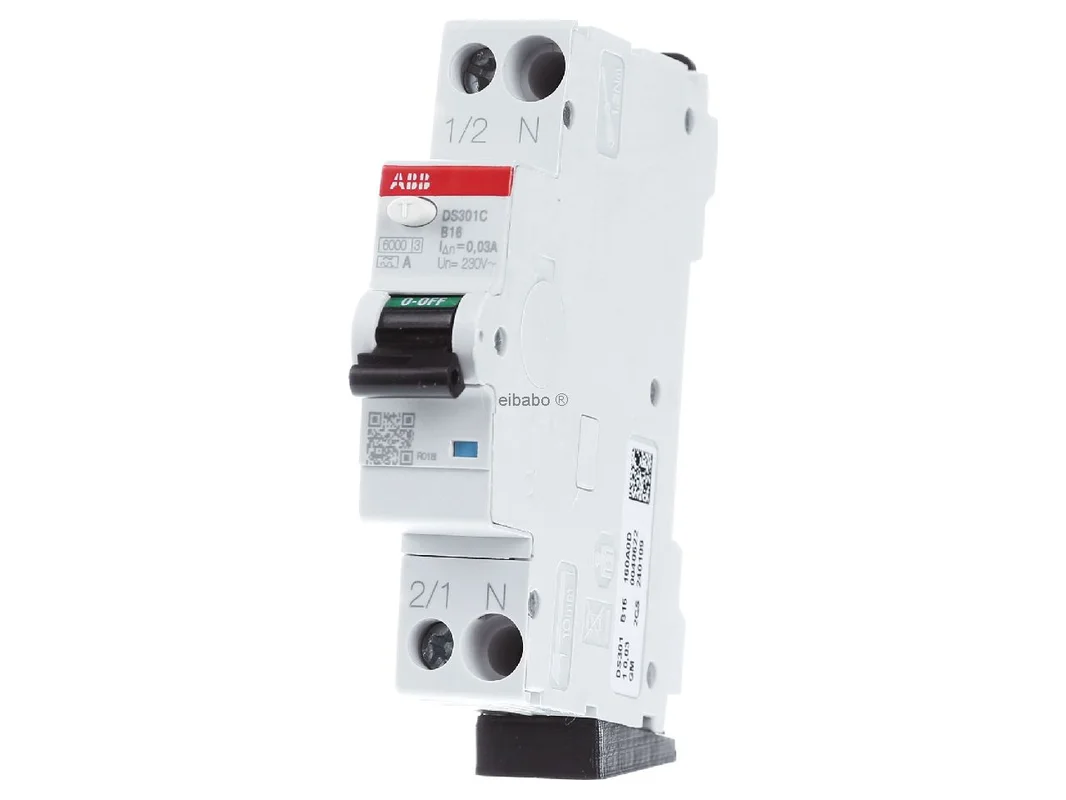

De ABB aardlekschakelaar 1P+N DS301C B16 A30#R1165 2CSR255163R1165 is een compacte gecombineerde aardlekautomaat voor moderne energieverdelingen met weinig ruimte. Het apparaat combineert aardlekbeveiliging en leidingbeveiliging in een slanke bouwvorm en beschermt eenfasige stroomkringen betrouwbaar tegen overbelasting, kortsluiting en gevaarlijke foutstromen. Met type A, B-karakteristiek, 16 A nominale stroom en 30 mA differentiële foutstroom is deze oplossing geschikt voor vele toepassingen in huishoudens, utiliteit en doelbouw.

Compacte aardlekautomaat voor veilige eenfasige stroomkringen

De bouwvorm van de DS301C-serie is ontworpen voor een hoge beschermingswerking bij een geringe ruimtebehoefte. De beveiligingsschakelaar detecteert sinusvormige wisselstromen en pulserende foutstromen met een gladde gelijkfoutstroomcomponent tot 6 mA naar aarde. Daardoor is hij een sterke keuze voor stroomkringen waarin personen, installaties en gebouwen betrouwbaar beschermd moeten worden. De 1-polige beveiliging met 2-polige afschakeling verhoogt de veiligheid bij schakelen in het dagelijks gebruik en bij de installatie.

Producthighlights voordelen

• Gecombineerde bescherming in één apparaat: Combineert aardlekbeveiliging en leidingbeveiliging in één eenheid.
• Ruimtebesparende bouwvorm: Ideaal voor verdelingen met beperkte inbouwruimte.
• Type A: Detecteert sinusvormige wisselstromen en pulserende foutstromen.
• 30 mA uitschakelstroom: Geschikt voor aanvullende persoonsbeveiliging en foutbeveiliging.
• B-karakteristiek: Goed voor veel klassieke eindstroomkringen met gematigde inschakelstromen.
• 16 A nominale stroom: Geschikt voor talrijke typische eenfasige toepassingen.
• 6 kA schakelvermogen: Solide uitvoering voor veel standaardtoepassingen.
• 1P+N uitvoering: 1-polig beveiligd, 2-polig schakelend.
• Breed toepassingsgebied: Geschikt voor huishoudens, utiliteit en industrie.
• Normconforme uitvoering: Ontwikkeld volgens IEC/EN 61009-1 en IEC/EN 61009-2-1.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	ABB aardlekschakelaar 1P+N DS301C B16 A30#R1165 2CSR255163R1165
Fabrikantartikelnummer	2CSR255163R1165
EAN	8012542359852
Catalogus	Gecombineerde aardlek-leidingbeveiliging
Serie	System pro M compact
Type	DS301C B16 A30
Producttype	Aardlekautomaat, RCBO
Totaal aantal polen	2
Beveiligde polen	1
Uitvoering	1P+N, 2-polig schakelend
Nominale stroom	16 A
Uitschakelkarakteristiek	B
Foutstroomtype	Type A
Nominale foutstroom	30 mA
Nominale spanning	240 V
Spanningstype	AC
Frequentie	50 Hz
Nominaal schakelvermogen	6 kA
Energiebegrenzingsklasse	3
Breedte in module-eenheden	1
Inbouwdiepte	17,6 mm
Vervuilingsgraad	2
Overspanningscategorie	3
Normen	IEC/EN 61009-1, IEC/EN 61009-2-1

Beschermingsconcept, toepassingsvoordelen en afbakening binnen de ABB-serie

ABB aardlekschakelaar 1P+N DS301C B16 A30#R1165 2CSR255163R1165 is ontworpen voor eindstroomkringen waarbij compacte afmetingen, veilige persoonsbeveiliging en klassieke leidingbeveiliging gevraagd zijn. Het apparaat past bijzonder goed in woningbouw, kleinere utiliteitseenheden, onderverdelingen en retrofittoepassingen wanneer per stroomkring een afzonderlijke beveiligingsoplossing gewenst is. Dankzij de slanke breedte blijft er meer ruimte over voor verdere inbouwcomponenten in de verdeling.

• Meer veiligheid per stroomkring: Foutstroom- en overstroombeveiliging zijn direct gecombineerd.
• Ideaal bij beperkte ruimte: Zeer geschikt voor compacte verdeelkasten en renovaties.
• Geschikt voor standaardbelastingen: De B-karakteristiek is zinvol voor licht- en wandcontactdoosstroomkringen met normale inschakelstromen.
• Zuivere scheiding van stroomkringen: Een fout betreft gericht de getroffen kring en niet de volledige installatie.
• Praktisch voor veel gebouwen: Inzetbaar in huishoudens, utiliteit en veel algemene installaties.

Binnen het ABB-assortiment staat de DS301C-serie vooral voor hoge ruimtebesparing. Ten opzichte van de ABB DS201-serie is zij duidelijk compacter uitgevoerd en daarom vaak de betere keuze wanneer in de verdeling slechts weinig ruimte beschikbaar is. Terwijl varianten met C-karakteristiek beter passen bij stroomkringen met hogere inschakelstromen, is deze B16-uitvoering afgestemd op typische standaardtoepassingen. Binnen de DS301C-familie ontstaan de belangrijkste verschillen daarom meestal via nominale stroom, karakteristiek en foutstroomtype.

Als vergelijkbare alternatieven van andere fabrikanten komen afhankelijk van het project onder andere RCBO’s van Hager, Siemens of Eaton in aanmerking. Apparaten van Hager worden vaak in woningbouwprojecten ingezet en zijn afhankelijk van de serie afgestemd op bepaalde kamrails en verdeelconcepten. Siemens biedt vergelijkbare gecombineerde beveiligingsapparaten voor installaties met focus op systeemintegratie in bestaande Siemens-omgevingen. Eaton levert eveneens compacte aardlekautomaat-oplossingen, die zich afhankelijk van de productreeks in bouwvorm, aansluitwijze of karakteristiek kunnen onderscheiden. Voor selectie en vervanging moet altijd de compatibiliteit met verdeler, kamrail, normvereiste en toepassingsgeval worden gecontroleerd.

Normconforme persoons-, materieel- en brandbeveiliging voor vele toepassingen

Aardlekautomaten van deze productreeks bieden persoons- en materieelbeveiliging en bescherming tegen elektrisch ontstane branden in het kader van de relevante installatienormen. Ze beveiligen eenfasige stroomkringen tegen overbelasting en kortsluitstromen en voldoen tegelijkertijd aan de eisen voor foutbeveiliging bij indirect aanraken en voor aanvullende bescherming. Door de detectie van sinusvormige wisselstromen en pulserende foutstromen met een gladde gelijkfoutstroomcomponent tot 6 mA is de schakelaar geschikt voor veel moderne toepassingen in woningbouw en utiliteitsbouw.

De DS301C-serie is ontwikkeld voor energieverdelingen met beperkte ruimteverhoudingen. Het compacte formaat ondersteunt een efficiënte planning van nieuwe installaties evenals de gerichte uitbreiding van bestaande verdelers. Met 30 mA differentiële foutstroom, 6 kA schakelvermogen en de 1-polige beveiligingsfunctie bij 2-polige schakeling biedt deze uitvoering een doordacht beschermingspakket voor alledaagse stroomkringen met hoge relevantie voor veiligheid en beschikbaarheid.

Toepassingsgebieden

• Woningbouw: Voor wandcontactdoos-, licht- en afzonderlijke eindstroomkringen in huis en woning.
• Utiliteit: Geschikt voor kantoren, winkelinrichting en algemene nevenstroomkringen.
• Onderverdelingen: Zeer goed bij weinig ruimte in de schakelkast of het verdeelveld.
• Renovatie: Praktisch voor retrofittoepassingen met wens naar meer bescherming per stroomkring.
• Doelbouw: Zinvol voor installaties met focus op compacte beveiligingstechniek.

Deze ABB-oplossing is een sterke keuze voor iedereen die een compacte, normconforme en krachtige aardlekautomaat voor eenfasige stroomkringen zoekt.
