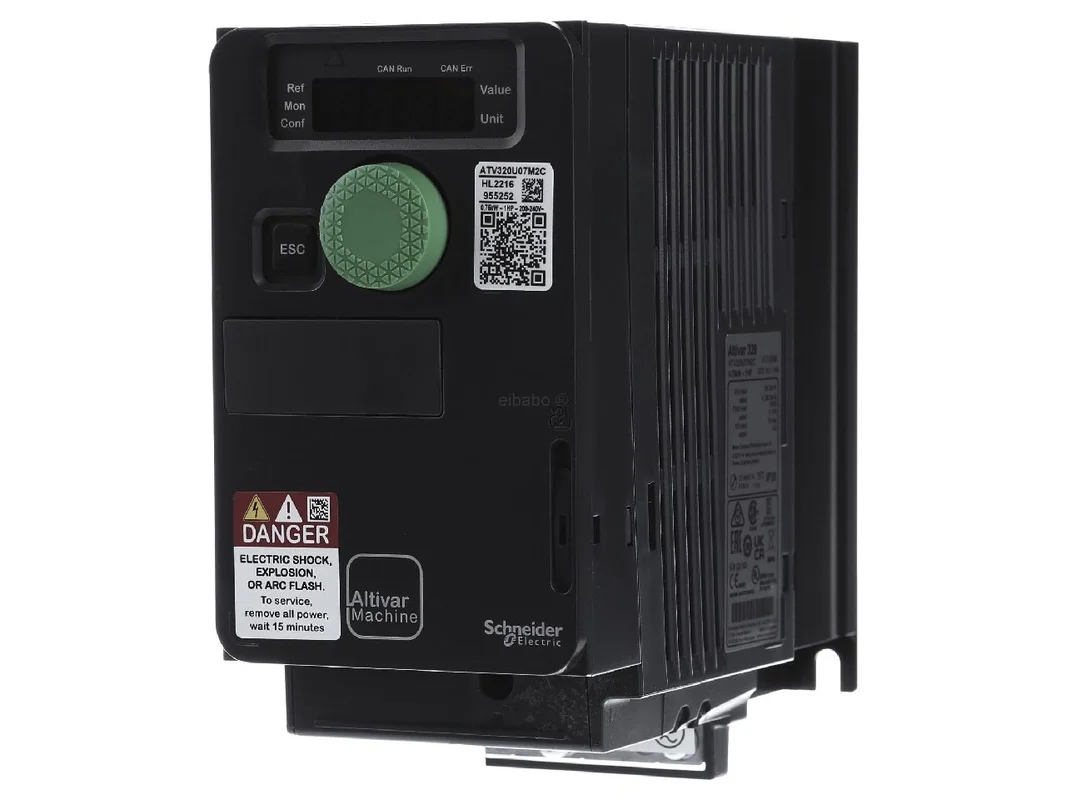

Frequentieomvormer ATV320 0,75kW, 200-240V, 1-p ATV320U07M2C – Schneider Electric – 3606480966545:

De Schneider Electric frequentieregelaar compact 1-fase naar 3-fase 0,75 kW Altivar 320 ATV320U07M2C is een krachtige oplossing voor nauwkeurige, flexibele en veilige motorbesturing in de machinebouw. Het compacte apparaat zet een 1-fase voeding om in een geregelde 3-fase motoraansturing en is geschikt voor asynchrone en synchrone motoren in open-loopbedrijf. Met geïntegreerde veiligheid, hoge regelkwaliteit en eenvoudige ingebruikname is deze frequentieregelaar ideaal voor moderne, ruimtebesparende aandrijvingen.

Nauwkeurige motorbesturing voor compacte machines met Altivar 320

De frequentieregelaar is ontwikkeld voor toepassingen waarbij betrouwbaarheid, eenvoudige integratie en stabiele snelheid vereist zijn. De sensorloze vectorregeling zorgt voor een zuiver loopgedrag en goede stabiliteit, ook bij wisselende belasting. Dankzij Plug Drive en praktijkgerichte voorinstellingen verloopt de ingebruikname snel en gestructureerd. De geïntegreerde remmodule ondersteunt 4-kwadrantbedrijf zonder extra aanpassing achteraf en breidt de inzet uit in dynamisch toepassingen.

Producthighlights voordelen

• Compacte bouwvorm: Bespaart ruimte in de schakelkast en vergemakkelijkt de integratie.
• 1-fase ingang, 3-fase uitgang: Ideaal voor machines met 230 V-net en 3-fasemotor.
• Motorvermogen 0,75 kW: Geschikt voor veel klein tot middelgrote aandrijvingen.
• SVC-regeling: Sensorloze vectorregeling voor hoge snelheidsnauwkeurigheid en rustige loop.
• U/F en U/F2: Flexibele regelmethoden voor verschillende belastingsprofielen.
• Maximale frequentie 599 Hz: Groot regelbereik voor dynamisch processen.
• Geïntegreerd EMC-filter C2: Ondersteunt gebruik in veeleisende omgevingen.
• Filter deactiveerbaar: Voordelig bij speciale netvormen zoals IT-netten.
• Geïntegreerde veiligheid: Met STO, SS1, SLS, GDL en SMS.
• Remmodule geïntegreerd: 4-kwadrantbedrijf zonder extra module.
• Eenvoudige ingebruikname: Intuïtieve bediening en snelle parametrering.
• Flexibele integratie: Configuratie, laden en opslaan via software en loader-tools.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnummer	ATV320U07M2C
EAN	3606480966545
Catalogus	Frequentieregelaars <= 1 kV
Productreeks	Altivar Machine ATV320
Producttype	Compacte frequentieregelaar
Ingangsspanning	1-fase 200 tot 240 V AC, 50/60 Hz
Uitgang	3-fase motorvoeding
Motorvermogen	0,75 kW
Regelmethode	SVC, U/F, U/F2
Motortypen	Asynchrone en synchrone motoren, open loop
Max. uitgangsfrequentie	599 Hz
EMC-filter	geïntegreerd, categorie C2, deactiveerbaar
Ontstoringsfilter	Klasse A, geïntegreerd, deactiveerbaar
Veiligheidsfuncties	STO, SS1, SLS, GDL, SMS
Logische ingangen	6, meervoudig toewijsbaar
Analoge ingangen	3, waarvan 2 omschakelbaar als digitaal ingangen
Remfunctie	geïntegreerde remmodule voor 4-kwadrantbedrijf
Netvorm	geschikt voor IT-netten
Beschermingsgraad	IP20
Afmetingen	72 x 143 x 138 mm

Voordelen in de praktijk, passende alternatieven en belangrijke verschillen

De Schneider Electric frequentieregelaar compact 1-fase naar 3-fase 0,75 kW Altivar 320 ATV320U07M2C is bijzonder geschikt voor transporttechniek, ventilatoren, pompen, mengers, verpakkingsmachines en compacte productie-installaties. Gebruikers profiteren van een snelle ingebruikname, stabiele snelheidsregeling en geïntegreerde veiligheidstechniek. Juist in machines met weinig ruimte biedt de compacte bouwvorm een duidelijk voordeel.

• Meer processtabiliteit: De sensorloze vectorregeling houdt de snelheid ook bij belastingswisselingen stabiel.
• Minder extra inspanning: EMC-filter en remmodule zijn al geïntegreerd.
• Meer veiligheid in het machineconcept: Belangrijke veiligheidsfuncties zijn direct in het apparaat aanwezig.
• Flexibele aanpassing: Meerdere regelmethoden en toewijsbare in- en uitgangen vergemakkelijken de aanpassing aan de toepassing.
• Goede keuze voor modernisering: Ideaal wanneer uit 1-fase voeding een geregelde 3-fase motoraansturing moet ontstaan.

Binnen het Schneider Electric assortiment is de Altivar 320 ontworpen voor compacte machines en dynamisch toepassingen. Vergeleken met eenvoudigere regelaars van de fabrikant biedt hij een duidelijk breder veiligheids- en functiepakket. Ten opzichte van krachtigere series voor hoge vermogens of complexe netwerken is dit model compacter en specifiek ontworpen voor kleiner aandrijvingen tot 0,75 kW. Wie vooral standaardtaken met een lagere functionele behoefte uitvoert, kan binnen het merk ook voor eenvoudigere series kiezen. Wie daarentegen meer veiligheidsfuncties, flexibele motorregeling en een compact machineconcept nodig heeft, heeft met de ATV320 een voordeel.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van de toepassing bijvoorbeeld modellen uit de reeksen Siemens SINAMICS V20, Danfoss VLT Micro Drive FC 51 of ABB ACS355 in aanmerking. Het wezenlijke verschil ligt meestal in de focus: de SINAMICS V20 is vaak sterk gericht op eenvoudige standaardaandrijvingen, de FC 51 scoort bij klassieke HVAC- en transporttaken, terwijl de ABB ACS355 vaak in algemene machinetoepassingen wordt gebruikt. De Schneider Altivar 320 onderscheidt zich vooral door zijn compacte machineprofiel, de geïntegreerde veiligheidsfuncties en de flexibele integratie in moderne automatiseringsconcepten. Voor een vervanging moeten altijd de elektrisch configuratie, de parametreringslogica en de integratie in de besturing worden gecontroleerd.

Toepassingsgebieden voor geregelde 3-fase aandrijvingen

• Transporttechniek: Voor zachte aanloop, geregelde snelheid en stabiele processen.
• Pompen: Voor vraagafhankelijke snelheid en efficiënte werking.
• Ventilatoren: Voor rustige loop en flexibele aanpassing aan de behoefte.
• Mengers en roerwerken: Voor constante snelheid en gecontroleerde dynamiek.
• Verpakkingsmachines: Voor nauwkeurige bewegingssequenties in beperkte ruimte.
• Machinebouw: Voor compacte schakelkasten en moderne veiligheidsconcepten.
• Retrofit-projecten: Wanneer bestaande 1-fase netten voor 3-fasemotoren moeten worden gebruikt.

Uitgebreide functies en technische meerwaarde voor veeleisende toepassingen

De Altivar 320 is ontworpen voor eenvoudige bediening en tegelijkertijd voor grote technische diepgang. Plug Drive versnelt de ingebruikname, omdat veel voorkomende toepassingen al praktijkgericht zijn voorbereid. Configuraties kunnen worden geladen, opgeslagen en bewerkt, wat service, reproduceerbaarheid en onderhoud duidelijk verbetert. Daarmee is het apparaat ook geschikt voor machinebouwers die gestandaardiseerde concepten willen realiseren.

Extra meerwaarde bieden de geïntegreerde EMC-plaat voor montage door de klant, de deactiveerbare filterfuncties en de geschiktheid voor IT-netten. Zo kan de regelaar aan verschillende installatieomgevingen worden aangepast. De meervoudig toewijsbare logische ingangen en de analoge ingangen vergroten de flexibiliteit bij setpointopgave, vrijgave, signaalregistratie en procesintegratie. Samen met de geïntegreerde remmodule ontstaat zo een veelzijdige oplossing voor compacte, dynamisch en veiligheidsrelevante aandrijftaken.

De Schneider Electric ATV320U07M2C is een doordachte keuze voor iedereen die een compacte, krachtige en veilig uitgeruste frequentieregelaar zoekt voor 1-fase voeding en geregelde 3-fase motoraansturing.
