Gebruik van cws blind shell.1P+N+E – 1-polige drukknop voor rolluik 2713 USL-101 – Busch Jaeger – 2CKA001101A0880 – 4011395861004:

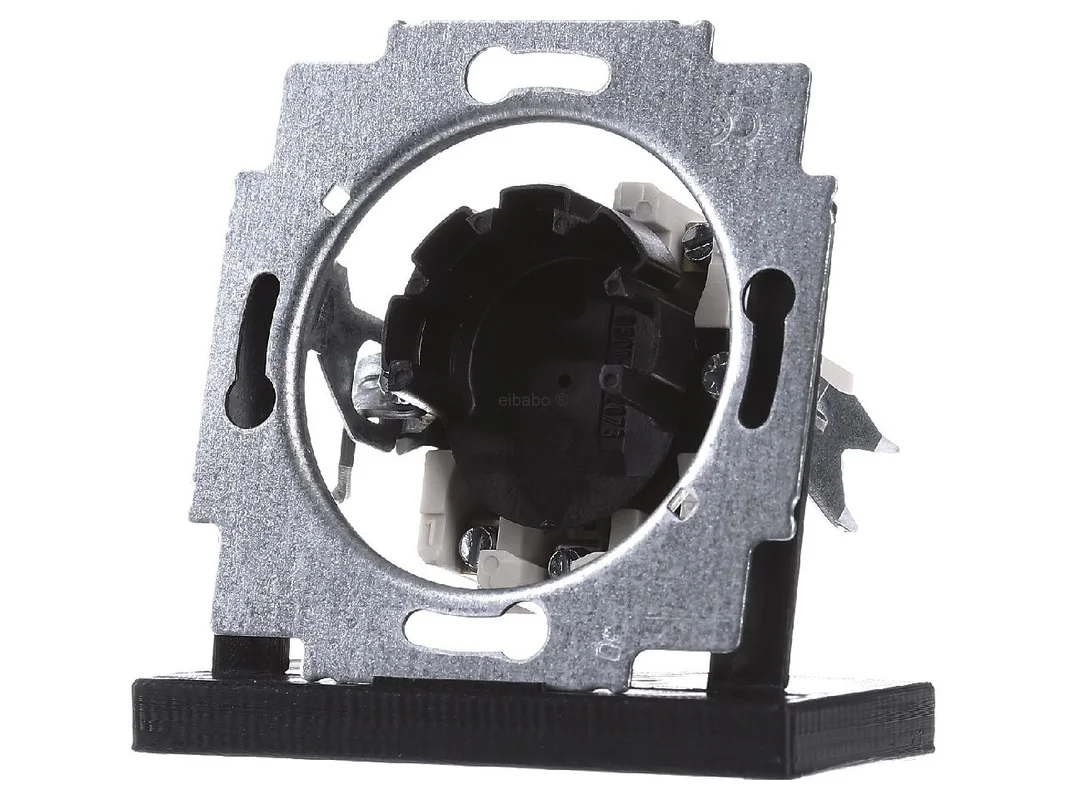

De Busch-Jaeger jaloezieschakelaar-inzet met sleutelschakelaar 2713 USL-101 is een doordachte oplossing voor de handmatige bediening van jaloezie- en markiesmotoren. Het 1-polig inbouwapparaat combineert nauwkeurige bediening met gecontroleerde toegang via een sleutel en is ideaal voor ruimtes waarin een gerichte vrijgave van de functie gewenst is. De robuuste constructie en de duidelijke uitvoering voor vaste inbouw maken de inzet tot een veilige keuze voor moderne elektrisch installaties.

Nauwkeurige jaloeziebesturing met de Busch Jaeger jaloezieschakelaar-inzet

De inzet is ontworpen voor jaloezieën en markiezen met motoraandrijving en ondersteunt handmatig schakelen via een sleutelfunctie. Daardoor kan de bediening doelgericht worden beveiligd, bijvoorbeeld in gemeenschappelijk gebruikte zones, bedrijfspanden of gevoelige ruimtes. De mechanische vergrendeling helpt bovendien om te snel omschakelen van de looprichting te voorkomen. Dat verhoogt de bedrijfszekerheid en ondersteunt een langdurig gebruik van de aangesloten aandrijving.

Producthighlights voordelen

• Gerichte toegangscontrole: Bediening met sleutel voor meer controle in het dagelijks gebruik.
• Voor jaloezie- en markiesmotoren: Ontwikkeld voor de handmatige aansturing van gemotoriseerde zonweringssystemen.
• 1-polige uitvoering: Geschikt voor klassieke installaties met 1+N+PE.
• Mechanisch bedienbaar: Directe, betrouwbare schakelfunctie zonder elektronica.
• Bescherming tegen foutieve bediening: De vergrendeling verminderd een te snelle wisseling van de draairichting.
• Inbouwmontage: Nette integratie in veel schakelaarprogramma’s van Busch-Jaeger.
• Hoogwaardige materiaalbasis: Kunststof met duroplast-eigenschappen, halogeenvrij en met mat oppervlak.
• Flexibele bevestiging: Geschikt voor klauw- of schroefbevestiging.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Busch-Jaeger
Artikelnaam	Jaloezieschakelaar-inzet met sleutelschakelaar
Artikelnummer fabrikant	2CKA001101A0880
Type	2713 USL-101
EAN	4011395861004
Catalogus	Jaloezieschakelaar-drukknop
ETIM-klasse	EC000044 Jaloezieschakelaar
Samenstelling	Basiselement
Uitvoering	Schakelaar en drukknop, 1-polig
Bedieningstype	Sleutel
Aantal polen	1
Nominale stroom	10 A
Nominale spanning	250 V
Montagewijze	Inbouw
Aansluitwijze	Schroefklem
Bevestigingswijze	Klauw-/schroefbevestiging
Materiaal	Kunststof
Materiaalkwaliteit	Duroplast
Halogeenvrij	ja
Oppervlak	mat, onbehandeld
Kleur	wit
Beschermingsgraad	IP20
Mechanisch bedienbaar	ja
Elektronisch bedienbaar	nee
Elektrische en mechanische vergrendeling	ja
Apparaatbreedte	71 mm
Apparaathoogte	71 mm
Apparaatdiepte	35 mm
Inbouwdiepte	32 mm

Veilige toepassing, systeemvoordelen en passende alternatieven voor de Busch Jaeger jaloezieschakelaar-inzet

In de praktijk overtuigt het apparaat vooral daar waar handmatige bediening bewust beperkt of geautoriseerd moet worden. Vergeleken met klassieke jaloeziedrukknoppen zonder sleutelfunctie biedt deze variant een extra mate van controle. Dat is bijvoorbeeld voordelig in openbaar toegankelijke ruimtes, in trappenhuizen, in technische zones of in commercieel gebruikte omgevingen.

• Meer controle: De sleutelfunctie voorkomt ongewenste bediening door onbevoegden.
• Geschikt voor vaste installaties: Ideaal voor inbouwinstallaties in nieuwbouw of bij modernisering.
• Verminderd risico op fouten: De vergrendeling beschermt tegen een directe richtingswisseling.
• Serie-overstijgend inzetbaar: Compatibel met veel Busch-Jaeger-designlijnen.

In vergelijking met Busch-Jaeger jaloeziedrukknoppen zonder sleutel ligt het duidelijke verschil in de toegangsbeveiliging. modellen met een normale wip of toets zijn meestal bedoeld voor woonruimtes waarin vrije bediening gewenst is. Deze inzet wordt daarentegen aanbevolen wanneer de functie alleen voor geselecteerde personen toegankelijk moet zijn. Vergeleken met puur tastbaar varianten met veerklem biedt dit model een klassieke, mechanische uitvoering met schroefklem en sleutelschakeling.

Als vergelijkbare oplossingen binnen de fabrikant gelden jaloezie-inzetten met wipbediening of tastvergrendelfunctie zonder sleutelschakelaar. Deze zijn in de regel beter geschikt voor particuliere woonruimtes, terwijl de 2713 USL-101 sterker is gericht op gecontroleerde bediening. Voor toepassingen met focus op comfort en frequent gebruik zijn standaard jaloeziedrukknoppen vaak sneller toegankelijk. Voor bescherming, orde en duidelijke verantwoordelijkheid is de sleutellösung in het voordeel.

Bij ander merken zijn er vergelijkbare inzetten, bijvoorbeeld van Gira, Jung of Merten. Gira biedt jaloezie-inzetten meestal met focus op systeemintegratie in eigen schakelaarseries, maar niet altijd met een identieke sleuteluitvoering. Jung is sterk in heldere designsystemen en klassieke jaloeziedrukknoppen, terwijl Merten vaak modulair oplossingen voor verschillende programmalijnen aanbiedt. Voor de keuze is het belangrijk dat inzet, afdekking en schakelaarprogramma bij elkaar passen. Een directe compatibiliteit tussen de systeemwerelden van verschillende fabrikanten bestaat in de regel niet.

Technische aanwijzingen, montagevoorschriften en compatibele designlijnen

De inzet is bedoeld voor het handmatig schakelen van jaloezie- en markiesmotoren in installaties met 1+N+PE. Hij is ontworpen voor profielhalfcylinders respectievelijk tastvergrendelschakelaars. Voor een vakkundige montage is een diepe inbouwdoos van 60 mm volgens DIN 49073 vereist. De passende sluitcilinder moet volgens de tekening van de fabrikant worden geselecteerd. Zo kan de functie netjes, veilig en systeemconform worden gerealiseerd.

Bijzonder praktisch is de brede toepasbaarheid in talrijke Busch-Jaeger schakelaarprogramma’s. Daartoe behoren onder ander platform 63, Busch-Duro 2000 SI, Reflex SI, Busch-balance SI, Busch-art linear, toekomst linear, Busch-axcent, solo, pur edelstahl, carat, Busch-dynasty, Geschikt voor alle weersomstandigheden 44 en alpha. Afhankelijk van de serie zijn bovendien varianten zoals Reflex SI Linear, Busch-art lineair met decoratiering, Busch-art lineair echt materiaal, future, Busch-axcent pur, alpha nea of alpha exclusief beschikbaar. Dat vergemakkelijkt een optisch harmonieuze integratie in bestaande installaties, zonder af te zien van de functionele voordelen van de schakelaarinzet.

De Busch-Jaeger 2713 USL-101 is een professionele keuze voor iedereen die jaloezieën of markiezen veilig, handmatig en met gecontroleerde toegang wil bedienen.
