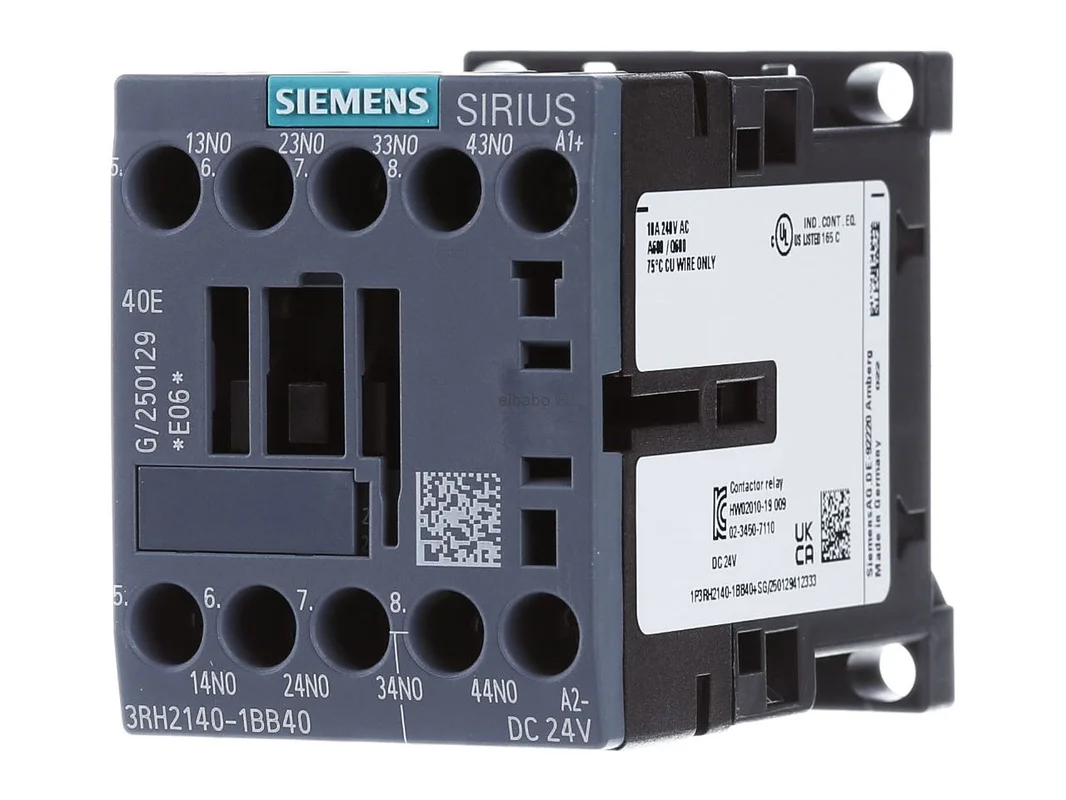

Hulpcontactor 24DC 4S S00 – Hulprelais 0V AC 24VDC 0NC / 4 NR 3RH2140-1BB40 – Siemens – 4011209828612:

De Siemens hulpcontactor 3RH2140-1BB40 is ontworpen voor het veilig schakelen van stuursignalen in de stuurstroomkring. Met 4 maakcontacten, DC 24 V spoelspanning en schroefaansluiting biedt hij een nauwkeurige, robuuste oplossing voor industrie, machinebouw en schakelkastbouw. Als onderdeel van de SIRIUS-serie staat deze hulpcontactor voor hoge contactbetrouwbaarheid, duidelijke aansluitmarkeringen en een tijdbesparende integratie in moderne besturingen.

Siemens hulpcontactor 3RH2140-1BB40 voor betrouwbare stuurkringen

De 4-polige hulpcontactor is ontwikkeld voor toepassingen waarbij meerdere hulpstroomkringen tegelijk geschakeld moeten worden. De uitvoering met 4 maakcontacten is ideaal voor duidelijke vrijgave-, meld- en koppeltoepassingen. Dankzij bouwgrootte S00 blijft het apparaat compact, terwijl de schroefaansluittechniek een stevige en normconforme bedrading ondersteunt. De DC 24 V bediening is in veel automatiseringsomgevingen ingeburgerd en laat zich zeer goed in gangbare besturingsconcepten integreren.

Producthighlights voordelen

• 4 maakcontacten: Ideaal voor het gelijktijdig schakelen van meerdere stuur- en hulpstroomkringen.
• DC 24 V spoel: Geschikt voor veel industriële besturingen en automatiseringsoplossingen.
• Schroefaansluiting: Beproefde techniek voor veilige, stevige en servicevriendelijke bedrading.
• Compacte bouwgrootte S00: Zeer geschikt voor ruimtebesparende schakelkasten.
• Hoge contactbetrouwbaarheid: Ook voor gevoelige stuursignalen een sterke keuze.
• Normconforme aansluitmarkeringen: Vergemakkelijken planning, montage en onderhoud.
• Uitbreidbaar: De basisuitvoering kan met hulpcontacten tot 8 polen worden uitgebreid.
• Klimaatbestendig: Geschikt voor gebruik in veeleisende industriële omgevingen.
• Wereldwijd inzetbaar: Ontwikkeld voor toepassingen met relevante Internationale normen.
• Onderdeel van het SIRIUS-systeem: Goede afstemming met gepast toebehoren uit de Siemens-omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productserie	SIRIUS
Artikelnummer van fabrikant	3RH2140-1BB40
Alternatief nummer	3RH21401BB40
EAN	4011209828612
Catalogus	Hulpcontactor-relais
Producttype	Hulpcontactor
Uitvoering	4-polig
Contactbezetting	4 maakcontacten
Nominale stuurspanning	DC 24 V
Spoeltype	Gelijkstroom
Aansluittechniek	Schroefaansluiting
Bouwgrootte	S00
Serie	3RH2
Montagetype	Schroefmontage of DIN-rail 35 mm
Beschermingsgraad voorzijde	IP20
Isolatiespanning	690 V
Stootspanningsvastheid	6 kV
Mechanische schakelcycli	typisch 30.000.000
Schakelstroom AC-15 bij 230 V	10 A
Schakelstroom AC-15 bij 400 V	3 A
Schakelstroom AC-15 bij 690 V	1 A
Spoelvermogen aantrekken	4 W
Spoelvermogen houden	4 W
Bedrijfstemperatuur	-25 °C tot +60 °C
Opslagtemperatuur	-55 °C tot +80 °C
Max. inbouwhoogte	2000 m
Afmetingen	57,5 x 45 x 73 mm
Vingerbescherming	ja

Stuursignalen veilig schakelen en systemen gericht uitbreiden

De Siemens hulpcontactor 3RH2140-1BB40 overtuigt in de praktijk met een duidelijke functie en hoge praktijkgerichtheid. Hij schakelt stuursignalen veilig, snel en reproduceerbaar. Door de 4 maakcontacten is dit model vooral interessant wanneer meerdere vrijgaven, meldingen of koppelpaden parallel nodig zijn. In typische besturingen voor machines, transporttechniek, energieverdeling of HVAC kan hij netjes in bestaande concepten worden geïntegreerd.

• Meerdere signalen tegelijk: De 4 maakcontacten verminderen de behoefte aan extra schakelapparatuur.
• Overzichtelijke bedrading: Schroefklemmen zijn in de schakelkastbouw wijdverbreid en eenvoudig te volgen.
• Hoge systeemcompatibiliteit: Passend toebehoren uit de 3RT2- en 3RH2-wereld vereenvoudigt de planning.
• Flexibele uitbreiding: Met opklikbare hulpcontacten kan het aantal contacten worden uitgebreid.
• Geschikt voor safety-gerelateerde concepten: In de serie zijn contacten met gedwongen geleiding voor passende toepassingen beschikbaar.

Vergeleken met Siemens hulpcontactors uit de 3RH2-serie met 2 maakcontacten en 2 verbreekcontacten is dit model duidelijk ontworpen voor pure maakcontactfuncties. Dat is zinvol wanneer vooral inschakel-, vrijgave- of meldtaken gevraagd zijn en geen verbreekcontactpaden nodig zijn. Ten opzichte van varianten met veerklemaansluiting is de schroefuitvoering vooral geschikt voor gebruikers die inzetten op klassieke bedrading en vaste klemverbindingen. Als opvolger van de vroegere 3RH1-serie biedt de 3RH2-serie bovendien een moderne systeemintegratie binnen het SIRIUS-modulaire systeem.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld hulpcontactors uit de series Schneider Electric TeSys D, Eaton DILM hulpcontactor-varianten of ABB AF respectievelijk overeenkomstige hulprelais. Deze producten dekken vergelijkbare schakeltaken af, maar verschillen vaak in bouwvorm, aansluitwijze, toebehorensysteem en compatibiliteit binnen het betreft fabrikantenplatform. Wie al Siemens SIRIUS-componenten in de schakelkast gebruikt, profiteert met dit model meestal van een bijzonder harmonieuze integratie bij montage, codering en keuze van toebehoren.

Efficiënte SIRIUS-techniek voor schakelkast, automatisering en modernisering

Binnen de SIRIUS-serie is het apparaat ontworpen voor een snelle en normconforme integratie in stuurstroomkringen. De normconforme aansluitmarkeringen vergemakkelijken ingebruikname, onderhoud en latere aanpassingen. Door de compacte 4-polige basisuitvoering kan al een breed spectrum aan stuurtaken worden afgedekt. Als de behoefte groeit, kan het systeem met passende hulpcontacten tot 8 polen worden uitgebreid. Dat zorgt voor planningszekerheid bij nieuwe installaties én bij ombouwwerkzaamheden.

Een ander voordeel ligt in de brede inzetbaarheid. De hulpcontactor is klimaatbestendig uitgevoerd en geschikt voor Internationale toepassingen. Daardoor is hij aan te bevelen voor machinebouwers, onderhoudsmonteurs en planners die kiezen voor duurzame schakeltechniek met een wereldwijd bruikbaar platform. Ook bijzonder relevant is dat uitgebreid toebehoren van de 3RT2-contactors in de bouwgroottes S00 tot S3 eveneens in de omgeving van de 3RH2-hulpcontactors kan worden gebruikt. Dat verlaagt de afstemmingsinspanning bij de keuze van passende componenten en ondersteunt een consistent installatieontwerp.

Deze Siemens hulpcontactor is een sterke keuze voor iedereen die een compact, betrouwbaar en systeemgeschikt schakelapparaat voor DC 24 V stuurkringen zoekt.
