Description

Installatie vloerterminal TS 35 2003-7642 – WAGO – 4044918925594:

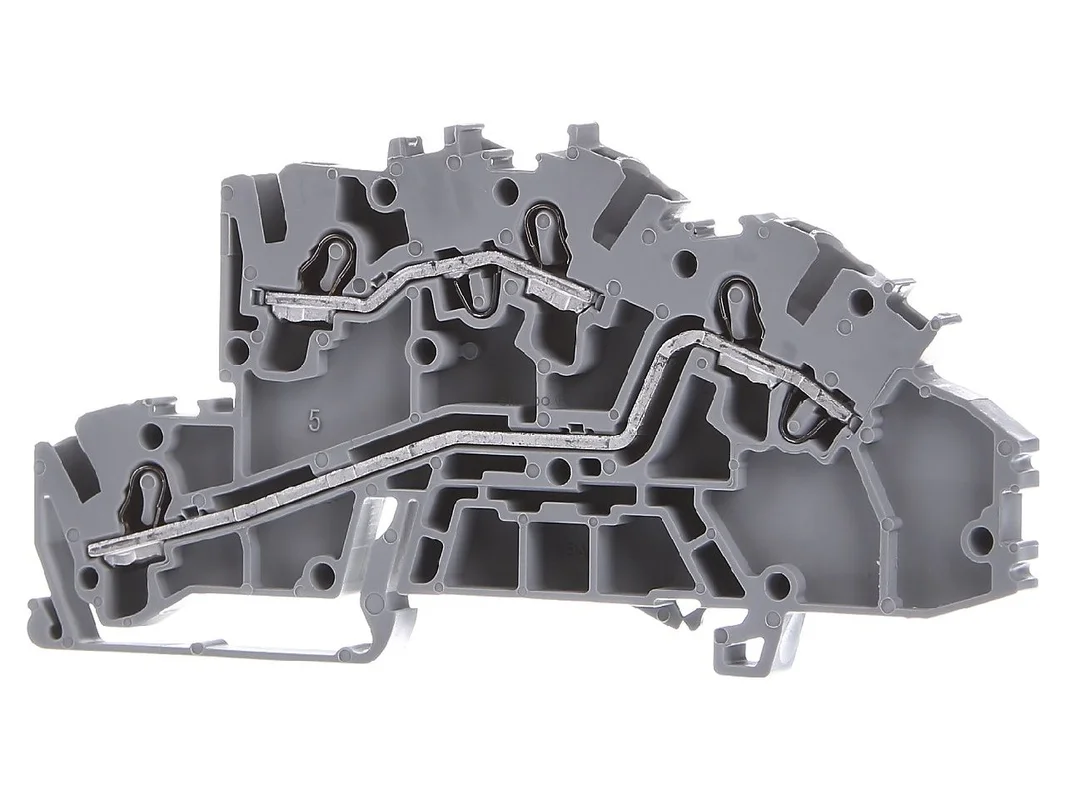

De WAGO installatieniveauklem Push-in veeraansluiting 2-potentiaal L/L grijs 2003-7642 is een compacte rijgklem voor de snelle, veilige en overzichtelijk gestructureerde gebouwinstallatie. Hij combineert de beproefde Push-in CAGE CLAMP® techniek met een ruimtebesparende etagebouwvorm en ondersteunt een eenvoudige geleideraansluiting in de schakelkast of in de verdeling. Door de uitvoering voor twee potentialen L/L is het model bijzonder geschikt voor nette bedradingsoplossingen met een hoog overzicht.

Efficiënte installatieniveauklem voor snelle bedrading

Deze klem uit de WAGO serie 2003 is ontwikkeld voor snelle montage, hoge contactzekerheid en gebruiksvriendelijke bediening. Massieve geleiders evenals fijndradige geleiders met adereindhuls kunnen direct worden ingestoken, wat de tijdsinspanning bij de installatie verlaagt. De geïntegreerde bedieningsopening vergemakkelijkt bovendien het losmaken of aansluiten van passende geleiders met gereedschap. De grijze behuizing ondersteunt een duidelijke toewijzing binnen moderne installaties.

Producthighlights voordelen

• Push-in aansluiting: Snel insteken van passende geleiders zonder omslachtige schroeftechniek.
• Hoge contactzekerheid: Veerkracht zorgt voor een duurzaam stabiele geleiderbevestiging.
• Etagebouwvorm: Ondersteunt een compacte en goed geordende bedrading.
• Twee potentialen L/L: Geschikt voor gestructureerde installaties in de verdeelbouw.
• Met bedieningsopening: Vergemakkelijkt de verwerking en het losmaken van de geleider.
• Breed geleiderbereik: Toepasbaar voor koperen geleiders van 0,25 tot 4 mm².
• Direct insteken: Massieve geleiders en fijndradige geleiders met adereindhuls kunnen met weinig gereedschap worden aangesloten.
• DIN-rail montage: Geschikt voor gebruik op DIN 35 draagrail.
• Compacte breedte: Ideaal bij weinig ruimte in de schakelkast.
• WAGO TOPJOB® S systeem: Geschikt voor professionele installaties met een hoog overzicht.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO installatieniveauklem Push-in veeraansluiting 2-potentiaal L/L grijs 2003-7642
Fabrikantartikelnummer	2003-7642
EAN	4044918925594
Catalogus	Installatie-etageklem
Serie	WAGO 2003 / TOPJOB® S
Producttype	Installatieniveauklem
Aansluittechniek	Push-in CAGE CLAMP®
Bedieningstype	met bedieningsopening
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,25 tot 4 mm²
Striplengte	10 tot 12 mm
Potentiaalaanduiding	L/L
Totaal aantal potentialen	2
Totaal aantal klemposities	4
Nominale spanning	400 V
Nominale stroom	32 A
Nominale stootspanning	6 kV
Montagetype	DIN-35 draagrail
Bedradingsrichting	Frontbedrading
Breedte	5,2 mm
Hoogte	96 mm
Diepte vanaf bovenzijde draagrail	42,3 mm
Kleur	grijs
Materiaal isolatiebehuizing	Polyamide PA66

Praktische voordelen, systeemvergelijking en passende alternatieven

In het dagelijks gebruik scoort de WAGO installatieniveauklem Push-in veeraansluiting 2-potentiaal L/L grijs 2003-7642 vooral met korte montagetijden, hoge contactkwaliteit en een zeer goed overzicht in het klemmenveld. De etagebouwvorm is ideaal wanneer meerdere geleiders in een beperkte ruimte netjes moeten worden geleid. De Push-in techniek helpt vooral daar waar veel gelijksoortige aansluitingen in korte tijd moeten worden gerealiseerd, bijvoorbeeld in onderverdelingen, utiliteitsbouw of woningbouw.

• Voordeel bij de toepassing: Directe steekaansluiting vermindert de tijdsbehoefte bij seriematige bedrading.
• Nette structuur: Twee potentialen L/L vergemakkelijken de duidelijke toewijzing in de stroomkring.
• Onderhoudsvriendelijk: De bedieningsopening ondersteunt gecontroleerd losmaken van de verbinding.
• Ruimtebesparend: Smalle bouwwijze is voordelig bij dicht bezette draagrails.
• Flexibel inzetbaar: Geschikt voor verschillende geleidersoorten binnen het toegestane bereik.

In vergelijking met andere klemmen uit de WAGO serie 2003 zijn er varianten met een andere potentiaalbezetting, bijvoorbeeld voor N, PE of gecombineerde functionele gebieden. Zulke uitvoeringen zijn dan beter geschikt voor installaties waarbij nulleiders of beschermingsgeleiders qua kleur en functie gescheiden moeten worden geleid. Varianten met scheidingsmes of speciale functiezones zijn zinvol wanneer stroomkringen voor testdoeleinden moeten worden gescheiden of meettaken moeten worden vereenvoudigd. Het hier beschreven model is daarentegen ontworpen voor een compacte L/L bedrading zonder scheidingsfunctie en daarmee bijzonder passend voor duidelijk gedefinieerde geleiderverbindingen in de standaardopbouw.

Bij vergelijkbare producten van andere fabrikanten zijn vergelijkbare rijgklemmen te vinden van bijvoorbeeld Phoenix Contact, Weidmüller en ABB. Phoenix Contact zet vaak in op Push-in systemen met een breed accessoireprogramma en sterke markeringstechniek. Weidmüller biedt afhankelijk van de serie eveneens snelle veeraansluitingen, vaak met focus op industriële markering en variantenrijkdom. ABB heeft passende rijgklemmen voor DIN-railtoepassingen in het portfolio, die zich afhankelijk van de serie onderscheiden in bedieningswijze, accessoireconcept of behuizingsopbouw. Voor de keuze zijn vooral potentiaalopbouw, geleiderbereik, bouwvorm en het reeds gebruikte systeemaccessoire doorslaggevend.

Toepassing en aansluiting met meerwaarde voor de planning

De installatieniveauklem is ontworpen voor een eenvoudige en betrouwbare aansluiting. Voor een net resultaat moet de geleider worden voorbereid op een striplengte van 10 tot 12 mm. De Push-in CAGE CLAMP® techniek maakt de aansluiting van alle gangbare geleidersoorten in het bedoelde bereik bijzonder comfortabel. Geleiders met voldoende knikstijfheid evenals fijndradige geleiders met adereindhuls kunnen direct worden ingestoken. Dat bespaart tijd en zorgt voor een gelijkmatig montageverloop.

Met zijn nominale doorsnede van 2,5 mm² en het mogelijke geleiderbereik van 0,25 tot 4 mm² dekt de klem veel typische taken in de elektrotechnische installatie af. De combinatie van frontbedrading, compacte breedte en etageopbouw ondersteunt een goed leesbare, servicevriendelijke bedrading, ook bij een beperkte inbouwruimte. Daardoor is het model bijzonder geschikt voor gebruikers die een duidelijke structuur, snelle montage en duurzaam veilige contactverbinding in het WAGO systeem zoeken.
