IP-router – Ethernet voor KNX-domotica IPR/S 3.1.1 – ABB – 2CDG110175R0011 – 4016779906487:

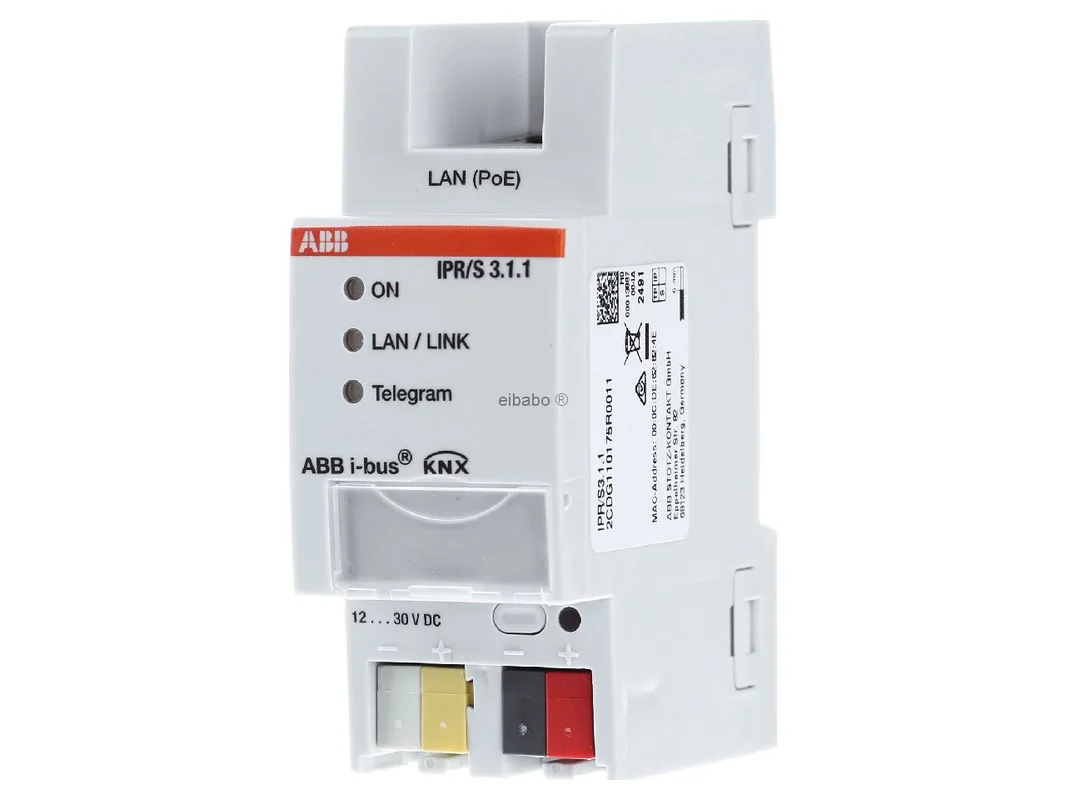

De ABB KNX IP-router met KNXnet/IP Tunneling en Routing PoE DHCP IPR/S 3.1.1 2CDG110175R0011 verbindt KNX-installaties veilig en snel met IP-netwerken. Als krachtige datainterface volgens KNXnet/IP is het apparaat geschikt voor routing en tunneling en ondersteunt het de programmering van KNX-deelnemers via LAN met de ETS. Daarmee is het de ideale keuze voor moderne woningbouw, utiliteitsbouw en verbonden KNX-projecten met hoge eisen aan snelheid, structuur en stabiele communicatie.

ABB KNX IP-router voor snelle KNXnet/IP-communicatie in het gebouw

Het apparaat werkt als IP-router evenals als snelle lijn- of gebiedskoppelaar en zorgt voor een nette koppeling tussen KNX TP en Ethernet. De volledige filtertabel voor alle hoofdgroepen van 0 tot 31 ondersteunt een efficiënte telegramverwerking. Vijf geïntegreerde tunnelingservers vormen tegelijk een sterke basis voor ETS-toegang, visualisatie, diagnose en verdere IP-clients in het KNX-systeem.

Producthighlights voordelen

• KNXnet/IP Routing en Tunneling: Flexibel gebruik voor koppeling, inbedrijfstelling en bustoegang via het netwerk.
• Snelle lijn- en gebiedskoppelaar: Ideaal voor grotere KNX-installaties met duidelijke segmentering.
• Vijf tunnelingservers: Parallelle toegang voor ETS, visualisatie en service in hetzelfde netwerk.
• Volledige filtertabel: Ondersteunt alle hoofdgroepen van 0 tot 31 voor een nette busbelasting en duidelijke structuur.
• PoE of DC-voeding: Hoge flexibiliteit bij planning en montage door twee voedingsmogelijkheden.
• DHCP of vast IP: Eenvoudige integratie in nieuwe of bestaande netwerken.
• Unicast-bedrijf: Tot 10 apparaten kunnen als alternatief voor multicast-communicatie via unicast werken.
• ETS-programmering via LAN: Comfortabele toegang op afstand tot KNX-apparaten zonder directe busaansluiting ter plaatse.
• Compacte DIN-railbouwvorm: Geschikt voor gebruik in de verdeler in professionele KNX-projecten.
• Praktische diagnose: LED’s voor status, link en telegramverkeer vergemakkelijken service en controle.

Typische toepassingen in KNX-projecten

• Lijnkoppeling: Scheidt busgebieden logisch en vermindert onnodig telegramverkeer.
• Gebiedskoppeling: Geschikt voor sterk vertakte KNX-structuren in grote gebouwen.
• ETS-toegang op afstand: Programmering en onderhoud van KNX-apparaten via het LAN.
• Visualisatie: Aansluiting van servers, panelen of beheersystemen via KNXnet/IP.
• Service en diagnose: Comfortabele toegang voor inbedrijfstelling, monitoring en foutopsporing.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX IP-router met KNXnet/IP Tunneling en Routing PoE DHCP IPR/S 3.1.1 2CDG110175R0011
EAN	4016779906487
Catalogus	Datainterface
Systeem	KNX TP en KNX IP
Protocol	KNXnet/IP volgens specificatie voor tunneling en routing
Functie	IP-router, lijnkoppelaar, gebiedskoppelaar
Tunnelingservers	5
Filtertabel	voor hoofdgroepen 0 tot 31
IP-adressering	vast instelbaar of automatisch via DHCP
Communicatie	Multicast of als alternatief unicast
Unicast-deelnemers	tot 10 compatibele apparaten
Voeding	12 tot 30 V DC of Power over Ethernet volgens IEEE 802.3af Class 1
Netwerkaansluiting	RJ45 Ethernet
Montagewijze	DIN-railmontage
Beschermingsgraad	IP20
Afmetingen B x H x D	ca. 36 x 64,5 x 90 mm

Sterke KNX IP-koppeling voor ETS, routing en slimme netwerken

De ABB KNX IP-router met KNXnet/IP Tunneling en Routing PoE DHCP IPR/S 3.1.1 2CDG110175R0011 is bedoeld voor projecten waarin KNX en Ethernet netjes moeten samenwerken. Het apparaat is bijzonder sterk wanneer meerdere deelnemers via IP toegang tot de installatie hebben, bijvoorbeeld bij ETS, visualisatie of service. Dankzij de vijf tunnelingservers kunnen typische taken parallel worden uitgevoerd, zonder dat de toegang onnodig wordt geblokkeerd.

In de praktijk biedt de router duidelijke voordelen bij de structuur van grote installaties. Als lijn- of gebiedskoppelaar scheidt hij segmenten netjes, filtert telegrammen doelgericht en helpt zo de busbelasting te verlagen. Dat verbetert overzicht, reactie en stabiliteit in complexe KNX-installaties met veel groepsadressen en meerdere lijnen.

• Ideaal voor de koppeling van KNX TP met een IP-netwerk in woningbouw, kantoor en utiliteitsbouw.
• Vijf tunnels maken gelijktijdige toegang mogelijk door ETS, visualisatie en diagnose.
• PoE vereenvoudigt de planning wanneer op de inbouwlocatie geen eigen DC-voeding gewenst is.
• DHCP bespaart tijd bij de integratie in beheerde netwerken.
• Een vast IP is geschikt voor duidelijk gedocumenteerde installaties met gedefinieerde servicepaden.
• Routing ondersteunt een snelle en normconforme koppeling van lijnen en gebieden.
• Unicast kan in passende netwerken een zinvol alternatief zijn voor multicast-gebruik.

Binnen de ABB KNX IP-familie is dit model duidelijk ontworpen voor de rol van router en koppelaar. Vergeleken met een pure IP-interface van dezelfde fabrikant biedt het niet alleen tunneling voor ETS en visualisatie, maar daarnaast ook routing voor lijnen en gebieden. Daardoor is het duidelijk beter geschikt voor grotere installaties met gesegmenteerde topologie.

Ten opzichte van eenvoudigere IP-apparaten van ABB, die vooral dienen als programmeerinterface, scoort deze uitvoering met filtertabel, koppelaarfunctie en uitgebreide netwerkopties. Wie slechts één enkele ETS-toegang voor kleine projecten nodig heeft, kan met een eenvoudige interface volstaan. Voor gestructureerde installaties met meerdere lijnen is een IP-router echter de professionelere oplossing.

Een ABB IP-interface wordt meestal gekozen wanneer alleen de lokale of externe ETS-verbinding met de KNX-bus nodig is. Het gebruik is typisch in kleinere installaties of als eenvoudig toegangspunt voor service en diagnose. Een IP-router zoals dit apparaat neemt daarentegen een centrale taak in de topologie over en wordt actief in de communicatiestructuur van het KNX-systeem opgenomen.

Wanneer in een project lijnen logisch moeten worden gescheiden, telegrammen moeten worden gefilterd en meerdere netwerktoegangen parallel beschikbaar moeten worden gesteld, heeft de router het voordeel. Bij visualisatie, management en service op dezelfde installatie creëert hij meer reserves en een duidelijkere structuur dan een eenvoudige programmeerinterface.

Vergelijkbare KNX IP-routers zijn onder andere verkrijgbaar van MDT, Siemens en Weinzierl. Modellen van deze fabrikanten ondersteunen meestal eveneens KNXnet/IP Routing en Tunneling, maar verschillen in het aantal tunnels, parametrering, diagnosefuncties en deels in extra functies voor security of uitgebreide netwerkmodi.

• MDT: Vaak zeer populair qua prijs-prestatieverhouding en ETS-praktijk. Verschillen zitten meestal in interface, aantal tunnels en detailniveau van de parameters.
• Siemens: Sterk in utiliteitsbouw en bij systeemnabijheid tot andere Siemens-componenten. Voordelig in homogeen geplande gebouwtechniekprojecten.
• Weinzierl: Brede keuze in de KNX IP-omgeving, deels met focus op diagnose of speciale IP-functies. Afhankelijk van het model kunnen functionaliteit en netwerkopties afwijken.

Belangrijk voor de compatibiliteit: De basisfunctie op basis van KNXnet/IP is fabrikantoverstijgend goed bruikbaar. Verschillen blijken meestal in de praktijk bij inbedrijfstelling, het aantal gelijktijdige verbindingen en bij speciale netwerkopties.

Voor een nette inbedrijfstelling moet eerst worden vastgelegd of het apparaat als router, lijnkoppelaar of gebiedskoppelaar wordt gebruikt. In kleinere projecten met slechts één bussegment wordt vaak primair de tunnelingtoegang gebruikt. In grotere installaties is het aan te raden de lijnstructuur in ETS netjes te onderhouden en de koppelaarfunctie passend bij de topologie te parametreren.

Een praktijkgericht voorbeeld: In een kantoorgebouw met hoofdlijn en meerdere verdiepingslijnen kan de router als gebieds- of lijnkoppelaar werken. Daarbij worden groepsadressen voor licht, zonwering en HVAC alleen dan doorgestuurd wanneer ze in het doelsegment nodig zijn. Dat vermindert het telegramverkeer en verhoogt het overzicht in diagnose en groepsmonitor.

Voor ETS-toegang is het zinvol om de tunnelingverbindingen duidelijke taken toe te wijzen. Eén tunnel kan worden gereserveerd voor de lopende inbedrijfstelling, een andere voor visualisatie, een derde voor diagnose. Zo kunnen conflicten bij service worden vermeden. Bij DHCP moet de netwerkomgeving stabiele adresreserveringen bieden. Voor service-intensieve installaties is een vast IP vaak de betere keuze, omdat dit documentatie en toegang op afstand vereenvoudigt.

Wanneer multicast in het netwerk niet gewenst is of slechts beperkt bruikbaar is, kan unicast een passende optie zijn. Dit moet echter alleen in een netjes geplande netwerkstructuur gebeuren. Voor de oplevering wordt een test met ETS-download, busmonitor en toegang via de visualisatie aanbevolen, zodat alle IP-paden veilig zijn gecontroleerd.

Met deze IP-router kiest u voor een professionele datainterface voor moderne KNX-installaties. Het apparaat combineert hoge communicatiebetrouwbaarheid met flexibele netwerkaansluiting en creëert de beste voorwaarden voor ETS, visualisatie en stabiele lijnkoppeling.
