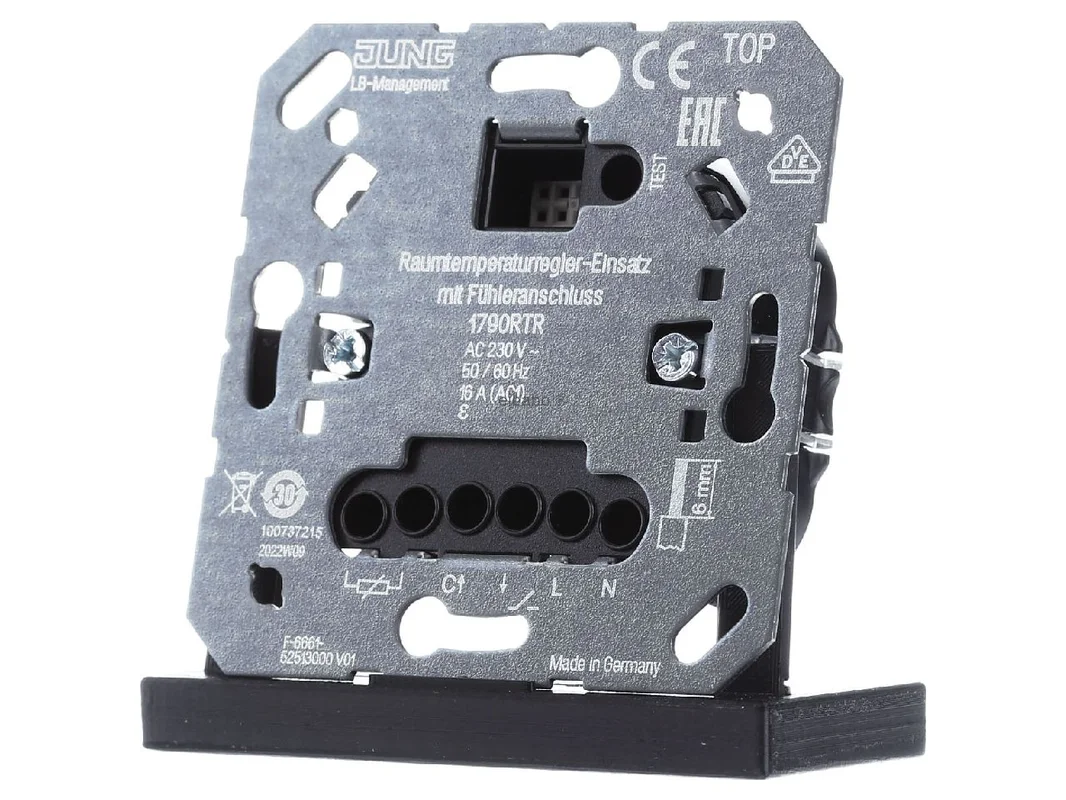

Kamerthermostaat-basiselement met sensoraansluiting – Elektronisch schakelrelais 1790 RTR – Jung – 4011377172050:

De Jung ruimtetemperatuurregelaar-inzet met sensoraansluiting 1790 RTR is de nauwkeurige basis voor een moderne en veilige regeling van elektrische vloerverwarmingen en elektrothermisch stelaandrijvingen. Als hoogwaardige inzet uit de catalogus Elektronische schakelaars combineert hij betrouwbare schakeltechniek met flexibele toepassingsopties voor veeleisende woon- en utiliteitsgebouwen.

Nauwkeurige temperatuurregeling voor vloerverwarming en stelaandrijvingen

De inzet is ontworpen voor gebruik met passende opzetstukken uit de systeemwerelden JUNG HOME, LB-Management en KNX RF. Daardoor is hij geschikt voor klassieke individuele ruimteregeling evenals voor gekoppelde toepassingen met uitgebreid bedieningscomfort. De regeling kan naar keuze via pulsbreedtemodulatie of als tweepuntsregeling plaatsvinden. Zo kan het gedrag optimaal worden aangepast aan het verwarmingssysteem, de ruimtedynamiek en de gewenste comfortbeleving.

Bijzonder praktisch is de aansluiting voor een externe afstandssensor. Dat is ideaal wanneer de temperatuur direct in de vloer moet worden gemeten of wanneer het meetpunt om bouwkundige redenen gescheiden van het bedieningspunt moet liggen. Een ingang voor omschakeling naar koelbedrijf breidt het toepassingsgebied uit in moderne installaties met verwarmings- en koelfunctie.

Producthighlights voordelen

• Geschikt voor vloerverwarming: Ontwikkeld voor het schakelen van elektrische vloerverwarmingen en elektrothermisch stelaandrijvingen.
• Hoge flexibiliteit: Te gebruiken met compatibele opzetstukken uit JUNG HOME, LB-Management en KNX RF.
• Nauwkeurige regeltypes: Naar keuze PWM of klassieke aan/uit-regeling voor vraaggestuurde temperatuurregeling.
• sensoraansluiting: Externe afstandssensor kan worden aangesloten, ideaal voor vloermeting of kritische zones.
• Koelomschakeling: Ingang voor omschakeling naar koelbedrijf voor uitgebreide ruimteklimaatconcepten.
• Oververhittingsbeveiliging: Onderbreekt na 60 minuten het verwarmingsproces als beschermingsfunctie van een verwarmingsapparaat.
• Hoge schakelcapaciteit: Geschikt voor veeleisende belastingen tot 3.600 W.
• Normconforme montage: Geschikt voor inbouwdozen volgens DIN 49073.
• Brede sensorselectie: Vanaf versie V03 kunnen ook afstandssensoren van verschillende fabrikanten worden aangesloten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung ruimtetemperatuurregelaar-inzet met sensoraansluiting 1790 RTR
EAN	4011377172050
Catalogus	Elektronische schakelaar
Apparaattype	Ruimtethermostaat-inzet met sensoraansluiting
Toepassing	Schakelen van elektrische vloerverwarmingen en elektrothermisch stelaandrijvingen
Compatibele opzetstukken	JUNG HOME BT 1791, LB-Management 1790 D, KNX RF 1091 1ST RF en 1092 1ST RF
Regeltype	PWM of tweepuntsregeling aan/uit
Afstandssensor	aansluitbaar, bijv. FF NTC
Extra functie	Ingang voor omschakeling naar koelbedrijf
Beschermingsfunctie	Onderbreekt na 60 minuten het verwarmingsproces
Nominale spanning	AC 230 V
Netfrequentie	50/60 Hz
Stand-by-vermogen	ca. 0,1 tot 0,5 W, afhankelijk van het opzetstuk
Schakelstroom bij 230 V AC1	10 mA tot 16 A
Aansluitvermogen	max. 3.600 W
Aansluiting eendraads	1 x 0,5 tot 4,0 mm² of 2 x 0,5 tot 2,5 mm²
Aansluiting fijndradig zonder adereindhuls	1 x 0,5 tot 4,0 mm² of 2 x 0,5 tot 2,5 mm²
Aansluiting fijndradig met adereindhuls	1 x 0,5 tot 4,0 mm² of 2 x 0,5 tot 1,5 mm²
Aantal stelaandrijvingen	1 tot 10
Montagetype	Inbouw in apparaatdoos volgens DIN 49073
Omgevingstemperatuur	-5 tot +45 °C

Flexibele individuele ruimteregeling voor slimme verwarmings- en koelconcepten

De Jung ruimtetemperatuurregelaar-inzet met sensoraansluiting voor vloerverwarming 1790 RTR 1790RTR overtuigt overal waar nauwkeurige temperatuurregeling, nette integratie en hoge systeemnabijheid gevraagd zijn. In het dagelijks gebruik profiteren planners, installateurs en exploitanten van de combinatie van hoge schakelcapaciteit, externe sensoroptie en de keuze tussen PWM en tweepuntsregeling. Dat maakt de inzet bijzonder interessant voor ruimtes met trage vloerverwarming, voor renovaties met bestaande infrastructuur en voor projecten met hoge comforteisen.

Een duidelijk voordeel ligt in de brede compatibiliteit met verschillende JUNG-opzetwerelden. Daardoor kan dezelfde basisinzet afhankelijk van het projectdoel worden gecombineerd met klassieke bediening, een slimme draadloze oplossing of systeemintegratie. Dat vermindert de planningsinspanning en creëert speelruimte bij design, bedieningswijze en uitbreidingsniveau.

• Zeer geschikt voor elektrische vloerverwarming met directe of sensorgestuurde regeling.
• PWM zorgt voor fijnere temperatuurregeling bij trage oppervlakteverwarmingen.
• Aan/uit-regeling is geschikt voor eenvoudige en robuuste toepassingen.
• Afstandssensor maakt een praktijkgerichte meting van de vloertemperatuur mogelijk.
• Koelomschakeling ondersteunt hybride ruimteklimaatconcepten.
• Hoge schakelcapaciteit biedt reserves voor krachtige verwarmingscircuits.
• Oververhittingsbeveiliging verhoogt de bedrijfszekerheid in dagelijks gebruik.
• Ook geschikt voor meerdere elektrothermisch stelaandrijvingen binnen één zone.

Binnen het assortiment van de fabrikant positioneert dit model zich als basisinzet voor verschillende opzetsystemen met focus op ruimtetemperatuurregeling en sensoraansluiting. In vergelijking met eenvoudigere thermostaatoplossingen zonder sensoraansluiting biedt deze uitvoering meer precisie bij meting dicht bij de vloer en daarmee voordelen bij vloerverwarmingen. Ten opzichte van pure bedieningsopzetstukken zonder eigen schakel-inzet is deze inzet de technische kern voor lastschakeling en temperatuurregeling.

Wanneer de inzet wordt gecombineerd met een JUNG HOME-opzetstuk, ontstaat een moderne oplossing voor comfortabele ruimtesturing met uitgebreide bedieningsfuncties. Met LB-Management ligt het accent meer op klassieke, systeemnabije besturing. In combinatie met KNX RF-opzetstukken is de oplossing geschikt voor draadloze smart-building-concepten, waarbij bediening en integratie in bestaande gebouwprocessen centraal staan.

Met een JUNG HOME-opzetstuk is de toepassing bijzonder interessant voor moderne woonruimtes waarin bedieningscomfort en slimme functies gewenst zijn. LB-Management past zeer goed bij installaties waarbij een duidelijke en directe regeling zonder complexe gebouwautomatisering gevraagd is. KNX RF-opzetstukken zijn ideaal wanneer ruimtes intelligent moeten worden geïntegreerd of bij moderniseringen zonder grote bekabelingsinspanning moeten worden uitgebreid.

Het wezenlijke verschil ligt dus niet aan de lastzijde, maar in bediening, systeemintegratie en uitbreidingsgraad. Dat zorgt voor planningszekerheid, omdat de inzet als robuuste basis behouden blijft, terwijl het zichtbare opzetstuk passend bij het project wordt gekozen.

Vergelijkbare oplossingen worden onder andere aangeboden door Gira, Busch-Jaeger en Merten. Gira zet bij vergelijkbare thermostaat-inzetten vaak in op sterke systeemintegratie in het eigen schakelprogramma en duidelijke designlijnen. Busch-Jaeger scoort vaak met brede gebouwintegratie en varianten voor verschillende bedieningsconcepten. Merten biedt eveneens oplossingen voor ruimtetemperatuurregeling met focus op systeemcompatibiliteit binnen de eigen schakelaarswereld.

Belangrijke verschillen blijken meestal uit de compatibiliteit van opzetstukken, de wijze van integratie in draadloze of bussystemen en de beschikbare bedieningsoppervlakken. Voor gebruikers die al vertrouwen op Jung-schakelaarprogramma’s, JUNG HOME of KNX RF binnen de Jung-omgeving, is dit model bijzonder consistent, omdat optiek, montage en systeemlogica netjes op elkaar aansluiten.

Bij een oplossing met KNX RF-opzetstuk moet de ruimtefunctie in ETS duidelijk worden gestructureerd naar verwarmings- of koelbedrijf. Aanbevolen is een nette scheiding van de groepsadressen voor setpoint, bedrijfsmodus, actuele temperatuur en schakelstatus. Zo blijft het project ook bij latere uitbreidingen overzichtelijk.

Praktisch is het om voor badkamers een iets strakkere regelkarakteristiek met vloersensor te kiezen, zodat het vloeroppervlak aangenaam op temperatuur blijft. In woonruimtes met trage vloerverwarming is PWM aan te raden, omdat daarmee temperatuurpieken kunnen worden verminderd. Voor zelden gebruikte ruimtes kan een eenvoudige aan/uit-strategie voldoende zijn, wanneer vooral robuustheid en duidelijke schakeltoestanden belangrijk zijn.

Bij gecombineerde verwarmings- en koelfunctie moet het object voor de omschakeling eenduidig worden geprioriteerd. In de praktijk is het zinvol om blokkeer- en bedrijfsobjecten duidelijk te benoemen, bijvoorbeeld naar ruimte en functie. Voorbeeld: Wonen Verwarmen Vrijgave, Wonen Koelen Vrijgave, Bad Setpoint Comfort. Dat vergemakkelijkt service, diagnose en latere aanpassingen in het project.

Wie waarde hecht aan nauwkeurige temperatuurregeling, hoge compatibiliteit en betrouwbare techniek voor elektrische vloerverwarming, maakt met de Jung ruimtetemperatuurregelaar-inzet met sensoraansluiting voor vloerverwarming 1790 RTR 1790RTR een overtuigende keuze. De inzet combineert robuuste schakelcapaciteit met flexibele systeemaansluiting en is daarmee ideaal voor eigentijdse woon- en projectinstallaties.

Of het nu gaat om nieuwbouw, modernisering of slimme retrofit: deze oplossing creëert de technische basis voor comfortabele warmte, efficiënte regeling en een nette integratie in de Jung-systeemwereld.
