Description

Kleine schakelaar 220-240V 40-450Hz – Magneetschakelaar 220 … 240V AC B6-30-10-P-80 – ABB – GJL1211009R8100 – 4013614153143:

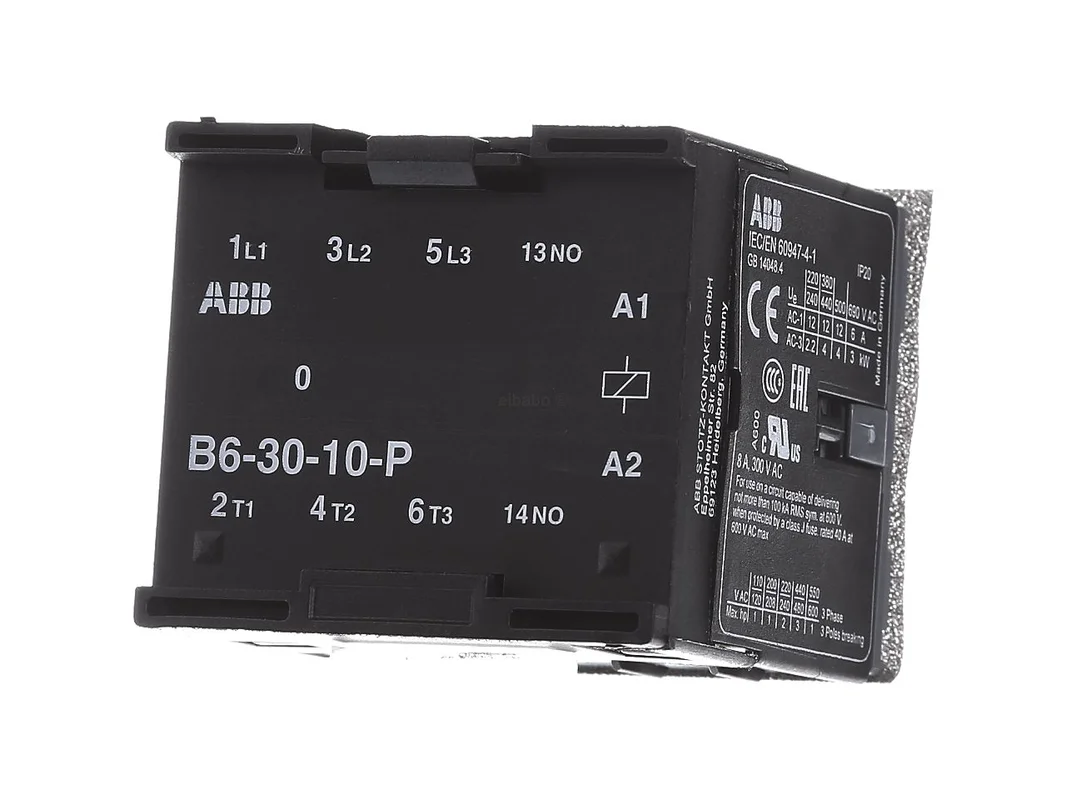

De ABB minicontactor B6-30-10-P-80 is een compacte oplossing voor het veilig schakelen van motoren en ander belastingen in krappe inbouwruimtes. Met 3 maakcontacten, 1 hulpcontact en een spoelspanning van 220 tot 240 V AC combineert hij hoge functionele betrouwbaarheid met een ruimtebesparende bouwvorm. Het apparaat is geschikt voor veel toepassingen in woningbouw, utiliteit en industrie, wanneer besturing, betrouwbaarheid en duidelijke signaaloverdracht vereist zijn.

Compacte ABB minicontactor voor nauwkeurige schakeltaken

De ABB minicontactor 3-pin 3 maakcontacten 1 hulpcontact 220-240V AC 6A B6-30-10-P-80 GJL1211009R8100 is ontworpen voor vermogenskringen met motoren evenals voor licht inductieve en niet-inductieve belastingen. Zijn compacte bouwvorm biedt voordelen bij beperkte ruimte in de schakelkast of in compacte besturingen. Door de stille AC-aansturing, de geïntegreerde schakelstandindicatie en de soldeerpenaansluiting is hij bijzonder interessant voor toepassingen met vaste integratie in apparaten of modules.

Producthighlights voordelen

• Compacte bouwvorm: Ideaal voor nauwe inbouwlocaties en dicht opgebouwde apparaten.
• 3 hoofdcontacten als maakcontacten: Geschikt voor typische schakeltaken in draaistroomkringen.
• 1 hulpcontact geïntegreerd: Ondersteunt meld-, besturings- en vergrendelingsfuncties.
• Spoel 220 tot 240 V AC: Geschikt voor gangbare AC-stuurspanningen.
• Soldeerpen-techniek: Zeer goed voor vaste integratie in elektrisch modules.
• Stille spoel: Voordelig in gevoelige omgevingen en bij hoge eisen aan het bedrijfsgeluidsniveau.
• Schakelstandindicatie: Vergemakkelijkt controle, diagnose en onderhoud.
• Voor motoren en belastingen: Schakelt motoren evenals licht inductieve of niet-inductieve verbruikers.
• DIN-rail montage mogelijk: Ondersteunt flexibele inbouw in gestandaardiseerde omgevingen.
• Breed toepassingsgebied: Inzetbaar in woningbouw, utiliteit, machinebouw en industrie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productaanduiding	Minicontactor / mini-contactor
Artikelnummer fabrikant	GJL1211009R8100
Type	B6-30-10-P-80
EAN	4013614153143
Catalogus	Vermogenscontactor AC-schakelend
Aantal polen	3-polig
Hoofdcontacten	3 maakcontacten
Hulpcontact	1 maakcontact
Nominale stroom	6 A
Stuurspanning	220 tot 240 V AC
Frequentie	40 tot 450 Hz
AC-3 vermogen bij 400 V	tot 4 kW
AC-1	tot 12 A
Aansluitwijze	Soldeerpen
Montage	DIN-rail mogelijk
Schakelstandindicatie	ja
Spoeltype	AC-spoel, geluidsarm
Beschermingsgraad aan klemmen	IP20
Mechanische levensduur	tot 10 miljoen schakelingen
Hoofdstroomkring	tot 690 V AC

Sterke voordelen in de schakelkast en passende alternatieven

De ABB minicontactor 3-pin 3 maakcontacten 1 hulpcontact 220-240V AC 6A B6-30-10-P-80 GJL1211009R8100 komt het best tot zijn recht waar weinig ruimte, duidelijke schakelfuncties en hoge betrouwbaarheid vereist zijn. De uitvoering met soldeerpennen is vooral zinvol wanneer de contactor vast in apparaten, printplaatnabije modules of compacte besturingseenheden wordt geïntegreerd. Het geïntegreerde hulpcontact bespaart extra componenten en vereenvoudigt statusmelding of elektrisch vergrendeling.

• Ruimtebesparend: Zeer goed voor compacte schakelkasten, apparaatbouw en nauwe inbouwlocaties.
• Flexibel inzetbaar: Voor motoren, stuurstroomkringen evenals licht inductieve en niet-inductieve belastingen.
• Minder extra inspanning: Het hulpcontact is al geïntegreerd.
• Nette apparaatintegratie: Soldeerpennen zijn geschikt voor vaste elektrisch integratie.
• Goede bedienbaarheid: De schakelstandindicatie vergemakkelijkt visuele controle en service.

Binnen het ABB-programma is het model B6-30-10-80 een nabije alternatief. Het biedt een vergelijkbare functie, werkt eveneens met 220 tot 240 V AC, maar gebruikt schroefaansluitingen in plaats van soldeerpennen. Dat is voordelig wanneer een klassieke schakelkastopbouw met directe bedrading centraal staat. Wie dus snelle veldbedrading wenst, kiest meestal voor de schroefversie, terwijl de P-variant duidelijk in het voordeel is voor vaste apparaatintegratie.

Een ander ABB-optie zijn varianten uit de reeks BC6 of B7. Ze behoren tot dezelfde compacte familie, maar verschillen afhankelijk van de spoeluitvoering, contactconfiguratie of het schakelvermogen. Daardoor kunnen toepassingen met afwijkende besturingslogica, een ander belastingsprofiel of uitgebreide hulpcontactvereisten gerichter worden afgedekt.

Bij ander fabrikanten zijn vergelijkbare compacte contactoren te vinden, bijvoorbeeld uit de series Siemens SIRIUS, Eaton DIL of Schneider Electric TeSys. Deze producten zijn vaak vergelijkbaar in het basisprincipe, maar wijken deels duidelijk af qua inbouwmaten, accessoires, contactindeling, spoelkarakteristiek en aansluitwijze. Voor vervanging moet daarom altijd worden gelet op bouwvorm, stuurspanning, contactuitrusting en de passende montagemethode. Directe compatibiliteit is niet in alle gevallen gegeven.

Toepassingsgebieden voor compacte schakeltechniek met hoge flexibiliteit

De minicontactor is geschikt voor veel typische schakeltaken in de gebouw- en industrietechniek. Door zijn compacte serie en de brede variantenbasis kan hij in zeer uiteenlopende omgevingen worden ingezet.

• Motorbesturing: Voor het schakelen van een- en driefasige motorbelastingen in AC-3-bedrijf.
• Apparaatbouw: Ideaal voor compacte systemen met weinig ruimtereserve.
• Gebouwtechniek: Voor ventilatie, pompen, klein aandrijvingen en besturingstaken.
• Utiliteit en industrie: Voor betrouwbare belastingsschakeling in machines en installaties.
• Stuurstroomkringen: Ook geschikt voor het schakelen van signalen en hulpfuncties.

Compacte serie met flexibele aansluit- en accessoireoplossingen

De onderliggende serie van de ABB minicontactoren B/BC 6 en B/BC 7 is ontworpen voor laag afmetingen en een grote toepassingsdiversiteit. Naast schroef-, soldeerpen- en vlaksteektechniek zijn afhankelijk van de uitvoering verschillende contact- en spoelvarianten beschikbaar. Dat zorgt voor grote vrijheid bij planning, apparaatopbouw en integratie in bestaande concepten.

Vooral bij ongunstige ruimteverhoudingen toont de compacte serie haar voordelen. Afhankelijk van de variant kunnen vermogenskringen met motoren evenals licht inductieve of niet-inductieve belastingen worden geschakeld. Voor functionele uitbreiding zijn passende accessoires zoals blusmodules evenals 2-polige hulpcontactschakelaars voor zijdelingse of frontaal opsteekmontage verkrijgbaar. Zo kan de schakeloplossing gericht aan de betreft toepassing worden aangepast, zonder de compacte opbouw uit het oog te verliezen.

De ABB B6-30-10-P-80 is een doordachte keuze voor iedereen die een compacte, betrouwbare en veelzijdig inzetbare minicontactor met soldeerpenaansluiting en geïntegreerd hulpcontact zoekt.
