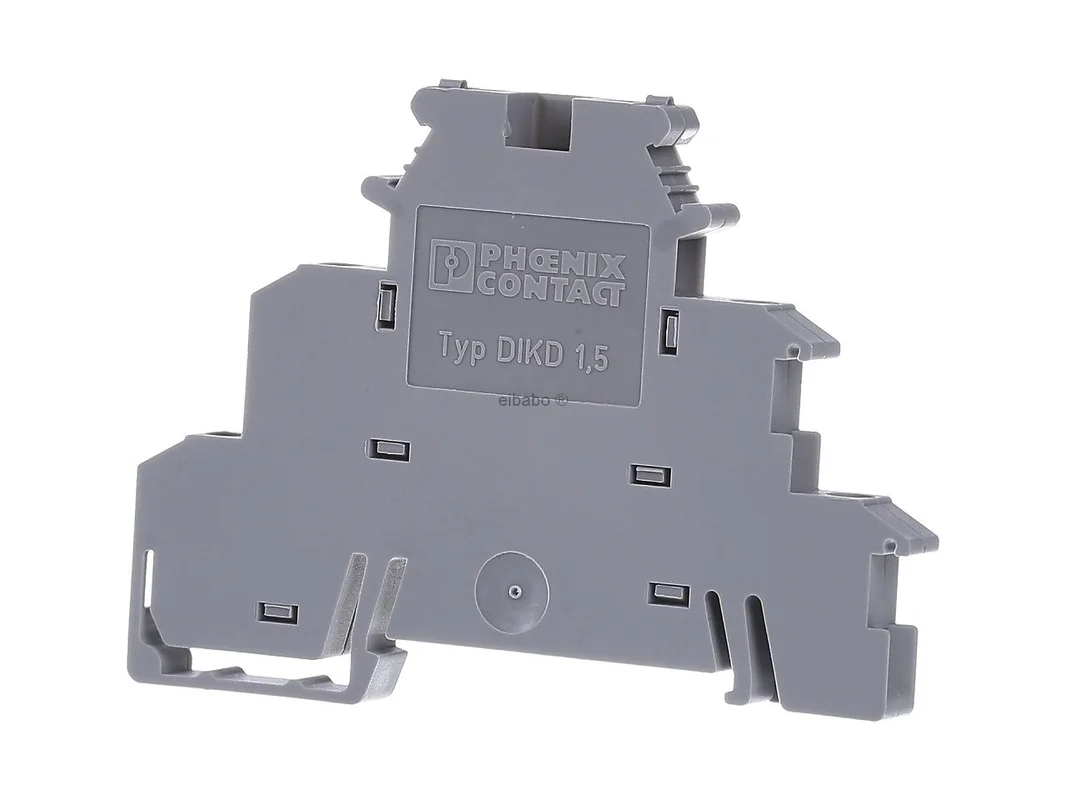

Klembreedte 6,2 mm – Aansluitblok voor sensor / actuator 3-polig 6,2 mm DIKD 1,5 – Phoenix – 2715979 – 4017918061722:

De Phoenix sensor-/actor-klemmenstrook DIKD 1,5 2715979 is een compacte oplossing voor de overzichtelijke en veilige bedrading van sensoren en actuatoren in de schakelkast. Als drievoudige initiator-/actuatorklem ondersteunt deze een ruimtebesparende installatie op de montagerail en vergemakkelijkt hij de opbouw van moderne machine- en installatiebesturingen. De functionele opbouw, de grijze uitvoering en de beproefde schroefaansluittechniek maken hem tot een sterke keuze voor industriële toepassingen.

Phoenix sensor-/actor-klemmenstrook voor efficiënte schakelkastbedrading

De klem is ontworpen voor een nominale spanning van 250 V en een nominale stroom van 24 A. Met drie niveaus, zes aansluitingen en een nominale doorsnede van 2,5 mm² biedt hij een hoge dichtheid op weinig ruimte. Het aansluitbereik van 0,2 mm² tot 4 mm² dekt veel gangbare geleiderdoorsneden af. De montage gebeurt op NS 35/7,5 of NS 35/15 montagerails. Zo past het onderdeel zich flexibele in veel bestaande systemen in.

Producthighlights voordelen

• Ruimtebesparende bouwvorm: Drieniveaus-opbouw voor hoge aansluitdichtheid in de schakelkast.
• Voor sensor- en actuatortechniek: Speciaal ontworpen voor de gestructureerde veldbedrading in de automatisering.
• Schroefaansluiting: Beproefde verbindingstechniek voor stevige geleiderfixatie en overzichtelijke montage.
• Breed doorsnedebereik: Geschikt voor geleiders van 0,2 mm² tot 4 mm².
• 24 A nominale stroom: Geschikt ontworpen voor veel industriële signaal- en voedingstaken.
• 250 V nominale spanning: Goede basis voor typische toepassingen in de besturings- en installatietechniek.
• DIN-rail-montage: Geschikt voor NS 35/7,5 en NS 35/15.
• Duidelijke systeemintegratie: Zeer geschikt voor de geordende opbouw van moderne machinebesturingen.
• Brugbaar: Potentiële mogelijkheden kunnen in passende systemen efficiënt worden verdeeld.
• Industriegeschikte uitvoering: Robuuste klemmenstrook voor professioneel gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	DIKD 1,5
Artikelnummer fabrikant	2715979
EAN	4017918061722
Catalogus	Initiator-actuatorklem
Producttype	Sensor-/actor-klemmenstrook
Uitvoering	drieniveaus initiator-/actuatorklem
Aantal niveaus	3
Aantal aansluitingen	6
Nominale spanning	250 V
Nominale stroom	24 A
Aansluittype	Schroefaansluiting
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,2 mm² tot 4 mm²
AWG-bereik	24 tot 12 AWG
Montagetype	NS 35/7,5, NS 35/15
Breedte	6,2 mm
Kleur	grijs

Meerwaarde, toepassingsvoordelen en zinvolle alternatieven voor de sensor-/actor-klem

In de praktijk overtuigt de klem vooral daar waar sensorleidingen en actoraansluitingen netjes, compact en inzichtelijk moeten worden geleid. Door de drie niveaus kunnen signalen en potentialen overzichtelijk op beperkte ruimte worden gerangschikt. Dat is vooral in machines, productielijnen en compacte besturingen een voordeel. De schroeftechniek is geschikt voor toepassingen waarbij een klassieke, vaste bedrading gewenst is.

Vergeleken met vergelijkbare uitvoeringen van de fabrikant blijkt de standaardversie een goede keuze voor doorlopende bedradingstaken zonder scheidingsfunctie. Varianten zoals de DIKD 1,5-TG zijn interessant voor toepassingen waarin een scheidbare verbinding nodig is. Dat kan nuttig zijn bij testtaken, onderhoud of signaalonderbreking. De DIKD 1,5-PV biedt daarnaast een potentiaalvereffening en is daarmee gepast wanneer een gedefinieerde potentiaalgeleiding deel uitmaakt van de opbouw. Een DIKD 1,5-2D-variant met twee niveaus is eerder geschikt wanneer minder niveaus volstaan en een ander klemstructuur de voorkeur heeft.

Ten opzichte van producten van ander gerenommeerde fabrikanten ligt de focus hier op de typische Phoenix Contact-systeemlogica en de goede integratie in DIN-rail-concepten. Vergelijkbaar zijn bijvoorbeeld sensor-/actor-klemmen van Weidmüller, die vaak met vergelijkbare aansluitbereiken werken, maar verschillen in brugtoebehoren en systeemfamilie. WAGO biedt afhankelijk van de serie deels veergebaseerde alternatieven, die vooral bij snelle bedrading voordelen kunnen hebben, maar zich in bedieningsconcept en toebehoren van het schroefsysteem onderscheiden. Phoenix Contact blijft hier vooral sterk wanneer al componenten van de fabrikant in de schakelkast worden gebruikt en een uniforme systeemwereld gewenst is.

Toepassingsgebieden

• Machinebouw: Voor de gestructureerde bedrading van sensoren en actuatoren.
• Schakelkastbouw: Ideaal bij hoge verpakkingsdichtheid op de montagerail.
• Automatisering: Geschikt voor signaal- en potentiaalgeleiding in besturingen.
• Installatiebouw: Goed voor duidelijke klemstructuren in industriële systemen.
• Onderhoud en service: Ondersteunt een inzichtelijke toewijzing van de aansluitingen.

Technische kenmerken en praktisch aanwijzingen voor de toepassing

Deze initiator-/actuatorklem is ontworpen voor 250 V en 24 A en gebruikt op de eerste, tweede en derde etage een schroefaansluiting. De nominale doorsnede bedraagt 2,5 mm², het verwerkbare geleiderbereik 0,2 mm² tot 4 mm². De montage op NS 35/7,5 en NS 35/15 zorgt voor flexibiliteit in de schakelkast. De grijze kleurstelling ondersteunt een neutrale en professionele markering binnen de bedrading.

Voor de gebruiker ontstaat een echte meerwaarde door de combinatie van compacte breedte, drie bruikbare niveaus en praktisch geschiktheid voor moderne besturingen. Bovendien kan de eerste initiatorleiding in de drieaderige doorvoerklem worden geïntegreerd. Positieve en negatieve potentialen kunnen in geschikte systeemopbouwen via insteekbruggen worden toegevoerd. Dat ondersteunt een efficiënte, duidelijke en servicevriendelijke bedrading zonder onnodige ruimtebehoefte.
