Description

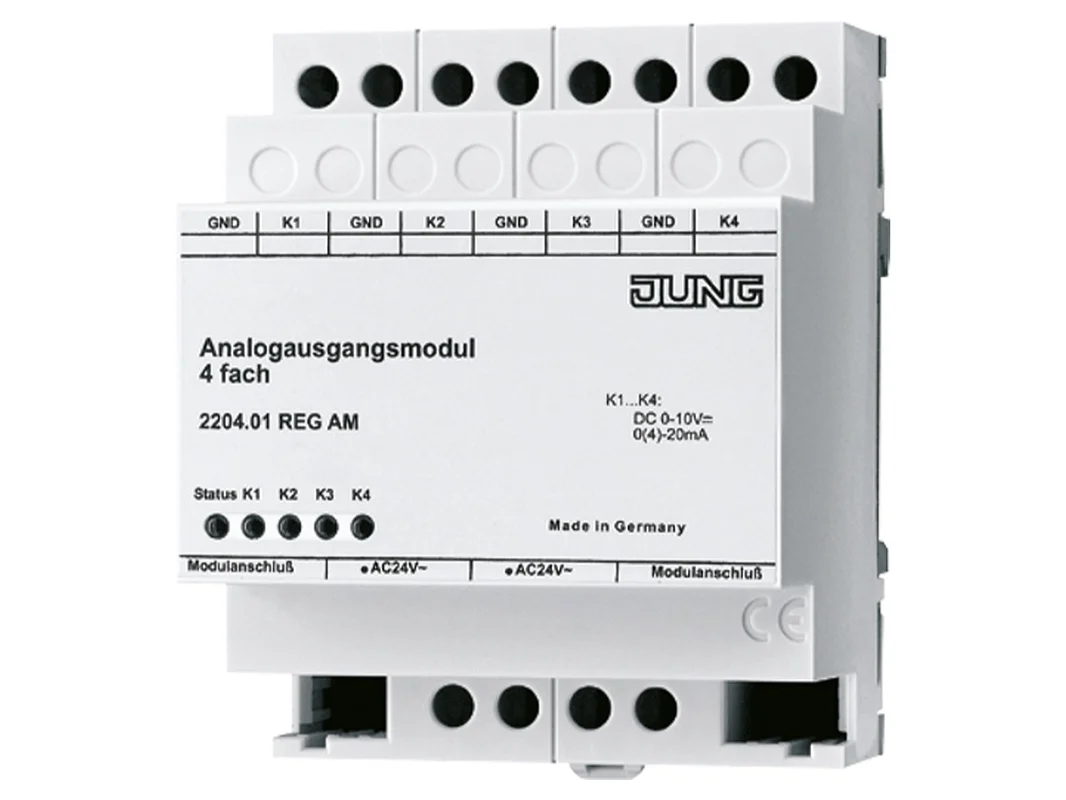

KNX analoge actor 4-voudig voor het omzetten van KNX-telegrammen naar analoge signalen 2204.01 RE… – Jung – 4011377999763:

De Jung KNX analoog uitgangsmodule 4-voudig uitbreidingsmodule 0–10 V 0–20 mA 4–20 mA REG 2204.01 REG AM is de passende aanvulling voor de Jung KNX analoog uitgang 4-voudig en breidt de installatie uit met vier vrij parametriseerbare analoog uitgangen. Het is ontwikkeld voor veeleisende taken in verwarmings-, klimaat- en ventilatie-installaties en zet busgegevens nauwkeurig om in analoog stuursignalen. Zo kunnen ventielen, kleppen, stelaandrijvingen en andere analoog actuatoren exact en veilig in moderne KNX-concepten worden geïntegreerd.

Nauwkeurige KNX-uitbreiding voor analoog regeling in HVAC-installaties

De uitbreidingsmodule verwerkt de door het basisapparaat geëvalueerde gegevens en stelt daaruit de signaaltypen 0 tot 1 V, 0 tot 10 V, 0 tot 20 mA of 4 tot 20 mA ter beschikking. Daarmee is de oplossing geschikt voor veel regeltoepassingen in de gebouwautomatisering, waarbij analoog setpoints netjes en stabiel aan veldapparaten moeten worden doorgegeven. Niet-gebruikte uitgangen kunnen worden gedeactiveerd, status-leds vergemakkelijken de controle direct in de verdeler en spanningsuitgangen worden op kortsluiting bewaakt.

Producthighlights voordelen

• Vier extra uitgangen: Breidt een Jung KNX analoog uitgang 4-voudig uit tot in totaal maximaal acht analoog kanalen.
• Flexibele signaaltypen: Ondersteunt 0 tot 1 V, 0 tot 10 V, 0 tot 20 mA en 4 tot 20 mA.
• Ideaal voor HVAC: Geschikt voor verwarmings-, klimaat- en ventilatietechniek met analoog aansturing.
• Softwareparametrisering: Elk kanaal kan passend bij de toepassing in ETS worden geconfigureerd.
• Gedwongen sturing mogelijk: Uitgangswaarden kunnen in bovenliggende regelstrategieën worden geïntegreerd.
• Status-leds per uitgang: Snelle diagnose en duidelijke terugmelding in de schakelkast.
• Kortsluitbewaking: Spanningsuitgangen worden bewaakt en bij fouten doelgericht uitgeschakeld.
• Nette systeemkoppeling: Verbinding met het basisapparaat via 6-polige systeemstekker.
• Ruimtebesparende REG-bouwvorm: Ontworpen voor montage op DIN-rail in de verdeler.
• Praktische uitschakeling: Niet-benodigde kanalen kunnen eenvoudig worden gedeactiveerd.

Typische toepassingsgebieden in de gebouwautomatisering

• Verwarmingsregeling: Doorgifte van analoog stuurwaarden aan ventielaandrijvingen en regelaars.
• Ventilatietechniek: Aansturing van kleppen, volumestroomregelaars of ventilatiemodules.
• Klimaatregeling: Nauwkeurige setpointuitgang naar analoog HVAC-actuatoren.
• Gebouwbeheertechniek: Integratie van analoog veldapparaten in KNX-gebaseerde regelprocessen.
• Modernisering: Verbinding van bestaande analoog techniek met een actuele KNX-installatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX analoog uitgangsmodule 4-voudig uitbreidingsmodule 2204.01 REG AM
EAN	4011377999763
Catalogus	Analoge actor
Systeem	KNX-uitbreidingsmodule voor analoog uitgang 4-voudig
Montagewijze	REG, DIN-rail
Inbouwbreedte	72 mm, 4 TE
Aantal uitgangen	4 analoog uitgangen
Uitgangsbereiken	0 tot 1 V DC, 0 tot 10 V DC, 0 tot 20 mA DC, 4 tot 20 mA DC
Voedingsspanning	AC 24 V, ± 10 %
Stroomopname	max. 120 mA
Stroomopname systeemstekker	6 mA
Aansluiting op het basisapparaat	6-polige systeemstekker
Statusweergave	Status-leds per uitgang
Beschermingsfunctie	Kortsluitbewaking bij spanningsuitgangen
Belasting stroomuitgang	max. 500 Ohm
Belasting spanningsuitgang	min. 1 kOhm
Omgevingstemperatuur	-5 °C tot +45 °C
Opslag- en transporttemperatuur	-25 °C tot +70 °C
Vochtigheid	max. 93 % r. v., geen condensatie
Gewicht	ca. 155 g

Meer analoog kanalen voor veeleisende KNX-regeltaken

De Jung KNX analoog uitgangsmodule 4-voudig uitbreidingsmodule 0–10 V 0–20 mA 4–20 mA REG 2204.01 REG AM is gericht op projecten waarin extra analoog stuurvariabelen veilig, netjes en flexibel beschikbaar moeten worden gesteld. Vooral in HVAC-installaties is de uitbreiding zinvol wanneer meerdere ventielen, kleppen of regelaars met verschillende signaaltypen parallel moeten worden aangestuurd.

Een groot voordeel ligt in de duidelijke taakverdeling: het basisapparaat neemt de evaluatie van de modulegegevens en de verwerking van de gedwongen sturing over, terwijl de module de extra analoog uitgangen beschikbaar stelt. Dat zorgt voor een nette systeemarchitectuur en vereenvoudigt de planning bij grotere KNX-installaties.

• Breidt bestaande Jung analoog uitgangen zonder systeemonderbreking uit met vier extra kanalen.
• Geschikt voor veel analoog veldapparaten in verwarming, klimaat en ventilatie.
• Elke uitgang kan worden aangepast aan het betreffende signaaltype van de toepassing.
• Status-leds vereenvoudigen service, controle en foutopsporing tijdens bedrijf.
• Kortsluitbewaking verhoogt de bedrijfszekerheid bij spanningsuitgangen.
• Niet-benodigde uitgangen kunnen worden gedeactiveerd en netjes in ETS worden gestructureerd.

In de directe samenwerking moet vooral de Jung KNX analoog uitgang 4-voudig 2204.01 REGA worden genoemd. Deze werkt als basisapparaat en stelt al vier analoog kanalen ter beschikking. De hier beschreven module is geen zelfstandige analoog actor, maar de gerichte uitbreiding voor projecten waarin acht in plaats van vier analoog uitgangen nodig zijn. Wie slechts weinig analoog stuurvariabelen aanstuurt, is met alleen het basisapparaat vaak al goed uitgerust. Bij complexere HVAC-toepassingen biedt de combinatie van basisapparaat en uitbreidingsmodule echter duidelijk meer speelruimte.

Binnen de Jung KNX-actortechniek ligt het verschil met klassieke schakel-, dim- of jaloezieactoren in het signaaltype en het gebruiksdoel. Terwijl deze producten binaire of lastgerelateerde taken overnemen, is de analoog uitgangsmodule duidelijk gericht op continue regelprocessen met spannings- of stroomsignaal.

Een schakelactor van Jung is ideaal voor aan, uit of vaste toestanden. Een dimactor regelt verlichting, een jaloezieactor beweegt aandrijvingen in rijrichting. De analoog uitgangsmodule werkt daarentegen waar een continue setpoint nodig is, bijvoorbeeld voor ventielstand, toerentalinstelling of kleppositie. Daardoor is deze vooral geschikt voor technische gebouwinstallaties en minder voor klassieke verlichtings- of zonweringstaken.

Vergeleken met het pure basisapparaat is deze module de juiste keuze wanneer extra kanalen nodig zijn zonder de bestaande KNX-structuur te wijzigen. Dat is bijzonder economisch bij centrale schakelkasttechniek en meerdere analoog regeltrajecten per zone.

Vergelijkbare KNX analoog uitgangen of uitbreidingen zijn onder andere te vinden bij ABB, Siemens en MDT. Deze apparaten dekken deels vergelijkbare signaaltypen voor HVAC en gebouwautomatisering af, maar verschillen vaak in apparaatopbouw, ETS-structuur, kanaalindeling en in de samenwerking met uitbreidingsmodules of aanvullende voedingen.

• ABB: Vaak met een brede HVAC-oriëntatie en sterke integratie in grotere utiliteitsgebouwen, afhankelijk van de serie met een andere parametreringslogica.
• Siemens: Vaak toegepast in technisch georiënteerde projecten met focus op gebouwbeheer en afgestemde systeemwerelden.
• MDT: Bekend om praktijkgerichte ETS-toepassingen, maar niet altijd met een identiek uitbreidingsconcept als bij Jung.

Voor de compatibiliteit in het KNX-project geldt: de buscommunicatie is systeembreed bruikbaar, maar de exacte ETS-applicatie en de interne kanaalstructuur blijven fabrikantspecifiek. Bij gemengde projecten moet de objectstructuur daarom vroegtijdig worden gepland.

Voor een nette inbedrijfstelling is het aan te bevelen om elke uitgang al in ETS eenduidig naar functie te benoemen, bijvoorbeeld „Toevoerlucht ventiel kantoor“, „Verwarmingscircuit menger noord“ of „Koelventiel vergaderruimte“. Zo blijven groepsadressen en service ook in grote projecten overzichtelijk.

In de praktijk is het zinvol om het signaaltype exact af te stemmen op het aangesloten veldapparaat. Heeft een ventielaandrijving een 0 tot 10 V-signaal nodig, dan moet het kanaal ook precies zo worden geparametriseerd en het groepsadres passend als setpointobject worden aangemaakt. Voor regelaars met 4 tot 20 mA moet erop worden gelet dat de belasting binnen het toegestane bereik blijft.

Een typisch ETS-voorbeeld uit de HVAC-praktijk: een ruimteregelaar stuurt een 1-byte stuurwaarde voor het koelvermogen. Het basisapparaat verwerkt de waarde en de uitbreidingsmodule geeft daaruit een 0 tot 10 V-signaal uit aan een koelventiel. In een andere zone kan een ventilatieregelaar dezelfde opbouw met 4 tot 20 mA voor een volumestroomregelaar gebruiken. Voor onderhoud en foutanalyse zijn aparte groepsadressen voor setpoint, vrijgave en gedwongen sturing bijzonder nuttig.

Eveneens praktijkgericht is het deactiveren van ongebruikte uitgangen in ETS. Dat reduceert onnodige objecten en vergemakkelijkt het projectonderhoud. Bij servicegevallen helpen de status-leds direct op het apparaat om kanaaltoestanden snel met de ETS-diagnose te vergelijken.

Met deze uitbreiding creëert u een betrouwbare basis voor nauwkeurige analoog regelprocessen in het KNX-systeem. De module overtuigt met flexibele signaaltypen, duidelijke diagnose en een praktijkgerichte koppeling met de Jung analoog uitgang 4-voudig. Wie HVAC-installaties netjes in KNX wil integreren en extra kanalen zonder omwegen wil realiseren, kiest hier voor een professionele en toekomstbestendige oplossing.
