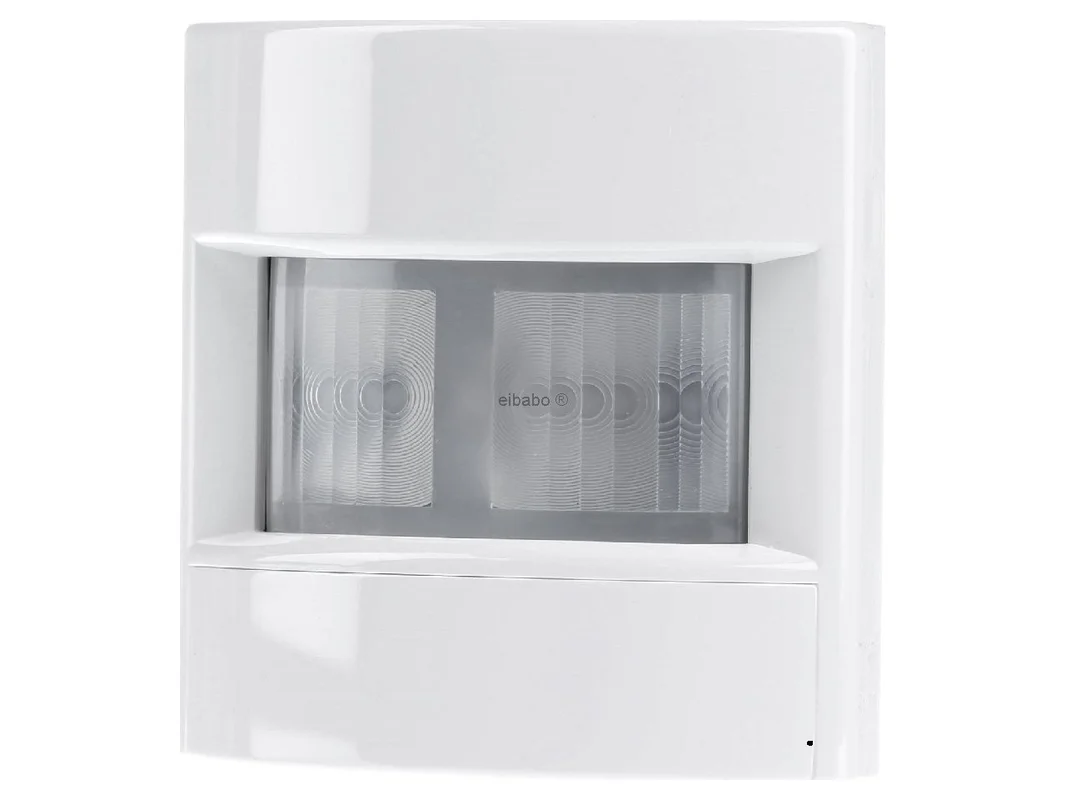

KNX automatische schakelaar 1,10m universeel – KNX bewegingssensor LS 3181-1 WW – Jung – 4011377155756:

De JUNG KNX automatische schakelaar Universal voor schakelactoren en tastsensoren LS 3181-1 WW LS3181-1WW is een intelligente oplossing voor de vraaggestuurde regeling van verlichting en andere elektrische verbruikers in binnenruimtes. De bewegingsmelder combineert nauwkeurige PIR-detectie met geïntegreerde helderheids- en temperatuurmeting en breidt KNX-installaties uit met meer comfort, energie-efficiëntie en functionele veelzijdigheid.

Nauwkeurige bewegingsdetectie en slimme KNX-besturing voor moderne binnenruimtes

De sensor is ontworpen voor montage op de KNX-busaankoppelaar 3 en detecteert bewegingen via twee PIR-sensoren met een detectiehoek van 180°. De schakelhandelingen vinden plaats afhankelijk van warmtebeweging en omgevingshelderheid. Zo wordt licht alleen geactiveerd wanneer het echt nodig is. Daarnaast biedt de Universal-versie uitgebreide functies voor scènes, waardegever, trappenhuisverlichting en de bedrijfsmodusinstelling voor ruimtetemperatuurregelaars.

Producthighlights voordelen

• 180° detectie: Brede ruimtedekking voor gangen, woonruimtes, kantoren en doorgangen.
• Twee PIR-sensoren: Betrouwbare en gedifferentieerde bewegingsdetectie in binnenruimtes.
• Geïntegreerde helderheidssensor: Licht wordt afhankelijk van het daglicht gestuurd.
• Temperatuurmeting: Extra waarden voor KNX-logica en ruimteregeling.
• Flexibele uitgangsfuncties: Schakelen, trappenhuisverlichting, geforceerde stand, waardegever en scènes zijn integreerbaar.
• Dag- en nachtbedrijf: Functieblokken kunnen passend bij het gebruik worden omgeschakeld.
• Gevoeligheid instelbaar: Aanpassing aan ruimtegrootte, looproutes en gebruik.
• Handmatige bediening: Schakelen direct op het apparaat mogelijk.
• Uitbreidbaar detectiebereik: Meerdere apparaten kunnen als hoofd- en nevenpost samenwerken.
• Gedeeltelijke afscherming: Het detectieveld kan aan één zijde worden verkleind.

Intelligente functies voor licht, klimaat en scènes

• Vraaggestuurd licht: Activeert verlichting alleen bij beweging en passende helderheid.
• Trappenhuisverlichtingsfunctie: Ideaal voor gangen, trappenhuizen en nevenruimtes.
• Scène-nevenpost: Ondersteunt integratie in complexe lichtscènes.
• Waardegever-functie: sensorwaarden kunnen voor automatiseringen in het KNX-systeem worden gebruikt.
• Ondersteuning van het ruimteklimaat: Temperatuurwaarden helpen bij de bedrijfsmodusinstelling voor regelaars.
• Status-leds: Duidelijke terugmelding bij detectie en werking.
• Alarmmelding: Meldt het losnemen van de busaankoppelaar aan het systeem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	JUNG KNX automatische schakelaar Universal LS 3181-1 WW
EAN	4011377155756
Catalogus	Bewegingsmelder
Bussysteem	KNX
Montagebasis	voor busaankoppelaar 3, art.-nr. 2073 U
Producttype	Bewegingsmelder
sensoriek	2 PIR-sensoren, helderheidssensor, temperatuursensor
Detectiehoek	180°
Montagehoogte	1,10 m
Helderheid meetbereik	ca. 1 tot 1.000 lx
Temperatuur meetbereik	-5 tot +45 °C
Nauwkeurigheid temperatuur	± 1 K
Stroomopname KNX	3 tot 10 mA
Omgevingstemperatuur	-5 tot +45 °C
Opslag- en transporttemperatuur	-25 tot +70 °C
Relatieve vochtigheid	10 tot 100 %, geen condensatie
Beschermingsklasse	III
Uitgangsfuncties	Schakelen, trappenhuisverlichting, geforceerde stand, waardegever, scène-nevenpost, bedrijfsmodusinstelling
Functieblokken	5 blokken voor bewegingsdetectie met elk 2 uitgangen
Bijzondere kenmerken	handmatig schakelen op het apparaat, instelbare gevoeligheid, aan één zijde afschermbaar detectieveld, IR-bediening mogelijk

Meer comfort in het KNX-ruimteconcept door flexibele sensoriek en duidelijke parametrering

De JUNG KNX automatische schakelaar Universal voor schakelactoren en tastsensoren LS 3181-1 WW LS3181-1WW is bijzonder geschikt voor gangen, woonruimtes, kantoren en andere binnenruimtes waarin licht vraaggestuurd en betrouwbaar moet worden geregeld. De combinatie van bewegings-, helderheids- en temperatuurdetectie vormt een zeer goede basis voor comfortabele KNX-automatiseringen. Vooral in projecten met wisselend gebruik biedt het apparaat een duidelijke meerwaarde, omdat meerdere functieblokken afzonderlijk kunnen worden geparametreerd en afhankelijk van het tijdstip van de dag kunnen worden omgeschakeld.

Een belangrijk voordeel ligt in de brede inzetbaarheid. De sensor kan zowel klassiek schakelen ondersteunen als trappenhuisverlichting, scène-oproep of de overdracht van waarden aan andere KNX-deelnemers. Dat is vooral interessant wanneer lichtregeling, ruimteklimaat en centrale logica goed op elkaar moeten worden afgestemd.

• Zeer goed geschikt voor binnenruimtes met typische looproutes bij een montagehoogte van 1,10 m.
• Fijne aanpassing aan daglicht door geïntegreerde helderheidssensor en instelbare uitschakelhelderheid.
• Praktijkgerichte uitbreiding van het detectiebereik door hoofd- en nevenpostbedrijf.
• Hoge flexibiliteit dankzij 5 functieblokken met elk 2 uitgangen.
• Dag- en nachtprofielen kunnen gericht met afwijkende reacties worden gebruikt.
• Nuttige temperatuurwaarden voor ruimteregeling, logica en monitoring.
• Handmatige bediening op het apparaat vergemakkelijkt test, service en dagelijks gebruik.

Binnen het JUNG KNX-assortiment staat dit model voor de klassieke wandmontage op ongeveer 1,10 m hoogte. Vergeleken met een KNX-aanwezigheidsmelder Mini van de fabrikant is de automatische schakelaar eerder ontworpen voor typische bewegingsdetectie in doorgangs- of verblijfsruimtes, terwijl aanwezigheidsmelders vaak voor fijnere detectie bij zittende werkzaamheden worden gebruikt. Voor gangen, entrees of woonzones is dit apparaat daarom meestal de geschiktere keuze.

In vergelijking met JUNG automatische schakelaars in een andere designlijn blijft de technische functie grotendeels vergelijkbaar; het verschil zit vooral in de optiek en de passende serie. Wie al de LS-serie gebruikt, krijgt met deze uitvoering een optisch harmonieuze oplossing voor een uniform schakelaarsbeeld.

Met varianten voor 2,20 m montagehoogte van dezelfde fabrikant zijn er duidelijke verschillen in toepassing. Modellen voor hogere montage dekken andere ruimtesituaties af en zijn meer geschikt voor andere inbouwhoogtes. Dit apparaat daarentegen is afgestemd op detectie vanaf typische schakelaarhoogte en is daarom bijzonder goed geschikt voor retrofit of vervanging op bestaande bedieningspunten.

Terwijl een aanwezigheidsmelder van JUNG meestal gericht is op fijnere aanwezigheidsdetectie in kantoren of vergaderruimtes, werkt een automatische schakelaar zoals dit model sterker bewegingsgericht. Dat is ideaal voor verkeersruimtes en ruimtes met duidelijke looproutes. Bovendien past de montage op de busaankoppelaar 3 goed bij bestaande KNX-installaties met System 55-geometrie van de serie.

Bij projecten met focus op discrete plafondmontage of hoge detectiedichtheid kan een ander sensortype van de fabrikant geschikter zijn. Wanneer echter een zichtbare, goed toegankelijke en functioneel sterke wandoplossing gevraagd is, komt dit model volledig tot zijn recht.

Vergelijkbare KNX-bewegingsmelders zijn onder andere verkrijgbaar van Gira, MDT en ABB. Gira biedt afhankelijk van de serie eveneens wandnabije KNX-sensoroplossingen met sterke designintegratie. MDT scoort vaak met een zeer uitgebreide ETS-applicatie en hoge functiedichtheid. ABB zet vaak in op een duidelijke systeemintegratie in grotere gebouwconcepten. De JUNG-sensor overtuigt vooral wanneer designlijn, busaankoppelaarconcept en bedieningslogica binnen een JUNG-installatie uniform moeten blijven.

Bij de KNX-communicatie is de fundamentele systeemcompatibiliteit gegeven, omdat de integratie via KNX plaatsvindt. Verschillen zijn meestal zichtbaar in parametrering, objectomvang, design en typische inbouwvorm. Voor projecten met een bestaande JUNG-schakelaarserie is dit model daarom vaak de bijzonder harmonieuze oplossing.

Voor een nette inbedrijfstelling is het aan te bevelen om eerst de functieblokken duidelijk naar toepassingsgeval te structureren, bijvoorbeeld voor dagbedrijf, nachtbedrijf, gangverlichting, scènefunctie en temperatuuruitwertung. Zo blijft het project ook bij latere aanpassingen overzichtelijk.

Een praktijkgericht voorbeeld is een gang met daglichtaandeel: de schakelfunctie wordt alleen vrijgegeven wanneer beweging wordt gedetecteerd en de helderheidswaarde onder de gewenste grenswaarde ligt. ’s Avonds kan een tweede blok met langere nalooptijd actief zijn, terwijl ’s nachts alleen een gedimd oriëntatielicht via een scène wordt aangestuurd.

In woonruimtes kan een ander blok voor comfort worden gebruikt. Bij het betreden van de ruimte wordt het licht geschakeld; parallel kan een waarde naar een visualisatie of logica worden verzonden. De temperatuurmeting kan daarnaast worden gebruikt voor een eenvoudige statusweergave of ter ondersteuning van de bedrijfsmodus van een ruimteregelaar.

Wanneer meerdere sensoren een lange gang afdekken, moeten hoofd- en nevenposten logisch goed worden gescheiden. Daarnaast is het zinvol om groepsadressen voor schakelen, blokkeren, scènes en status gescheiden te houden. Dat vergemakkelijkt diagnose, onderhoud en latere uitbreidingen aanzienlijk.

Met de JUNG KNX automatische schakelaar Universal voor schakelactoren en tastsensoren LS 3181-1 WW LS3181-1WW kiest u voor een krachtige bewegingsmelder met intelligente sensoriek en hoge praktijkgerichtheid. De combinatie van 180° detectie, helderheidssensor, temperatuurmeting en flexibele ETS-parametrering maakt het apparaat tot een overtuigende keuze voor veeleisende KNX-binnenruimtes.

Of het nu in de gang, in de woonruimte of in de utiliteitsbouw is: deze sensor biedt meer comfort, vermindert onnodige schakeltijden en ondersteunt een doordachte gebouwautomatisering met professionele ambitie.
