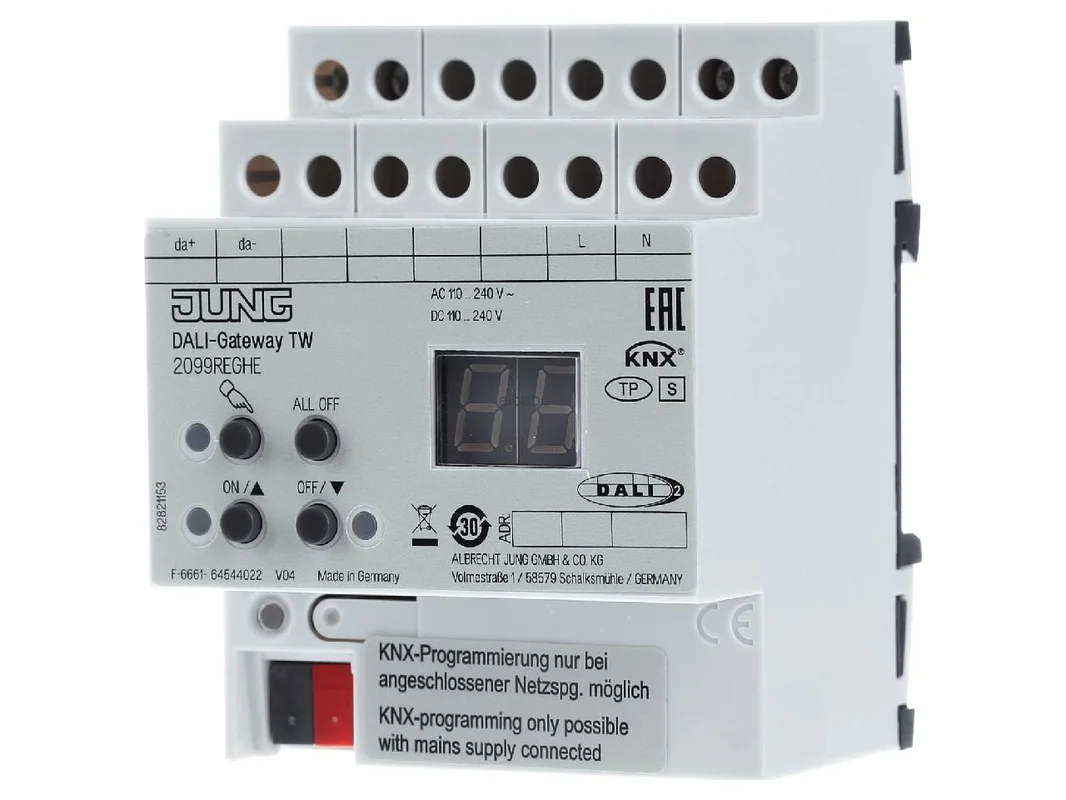

KNX DALI-gateway TW REG 4 TE – KNX lichtsysteem interface 2099 REGHE – Jung – 4011377158993:

De JUNG KNX DALI-gateway Tunable White 2099 REGHE is een krachtige interface voor nauwkeurige lichtregeling in moderne KNX-installaties. Als railinbouwapparaat voor de DIN-rail verbindt het KNX en DALI op professionele wijze en is het ideaal voor veeleisende verlichtingsprojecten in woningbouw, utiliteitsbouw en gebouwtechniek. Via de gateway kunnen DALI-armaturen en andere DALI-bedrijfsapparaten comfortabel worden aangestuurd, gedimd en in slimme automatiseringsconcepten worden geïntegreerd.

Nauwkeurige lichtregeling met Tunable White en KNX-integratie

Het apparaat toont zich bijzonder sterk bij toepassingen met Tunable White. De kleurtemperatuur van compatibele DALI Device Type 8-armaturen kan gericht worden aangepast van warmwit tot daglichtwit. Zo ontstaan lichtoplossingen die welzijn, concentratie en ruimtesfeer actief bevorderen. Tegelijk ondersteunt de gateway de aansturing van maximaal 64 DALI-deelnemers in maximaal 32 groepen en maakt hij individuele, groeps- of centrale adressering mogelijk voor flexibele lichtconcepten.

Producthighlights voordelen

• Tunable White regeling: Kleurtemperatuur en helderheid kunnen afzonderlijk of gecombineerd worden geregeld.
• Groot systeembereik: Aansturing van maximaal 64 DALI-deelnemers in maximaal 32 groepen.
• Veelzijdige adressering: Individuele, groeps- en centrale commando’s voor een duidelijke projectstructuur.
• 16 lichtscènes: Ideaal voor sferen, dagverlopen en functionele zones.
• Effectregeling: Geschikt voor dynamische lichtverlopen en kleurspelingen.
• Statusuitlezing: Terugmelding van helderheid, schakeltoestand en armatuurfouten via KNX.
• Handbediening op het apparaat: Directe toegang tot DALI-groepen met LED-statusweergave.
• Geschikt voor noodverlichting: Toepasbaar in centraal gevoede noodverlichtingsinstallaties.
• Praktijkgerichte beveiligingsfuncties: Kortsluit-, overspannings- en overbelastingsbeveiliging verhogen de bedrijfszekerheid.
• Flexibele projectering: DALI-deelnemers kunnen online of offline via ETS Plug-in worden geprojecteerd.

Intelligente functies voor veeleisende lichtconcepten

• Dwangsturing: Lichttoestanden kunnen met prioriteit worden opgegeven, bijvoorbeeld voor reiniging of veiligheid.
• Blokkeerfunctie per groep: Afzonderlijke groepen kunnen gericht worden geblokkeerd.
• In- en uitschakelvertraging: Handig voor comfort en afgestemde schakelvolgordes.
• Trappenhuisfunctie: Met uitschakelwaarschuwing voor veilige verkeersroutes.
• Gangenfunctie: In combinatie met bewegingsmelders blijft een gereduceerde permanente verlichting actief.
• Bedrijfsurenteller: Ondersteunt onderhoud en bedrijfsanalyse.
• Globale schakelstatus: Zinvol voor overkoepelende energie- en uitschakelconcepten.
• Vervanging van deelnemers tijdens bedrijf: Een enkel DALI-apparaat kan zonder software worden vervangen.
• Dimmecurve selecteerbaar: Lineaire of logaritmische regeling afhankelijk van de lichttaak.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	JUNG KNX DALI-gateway Tunable White railinbouwapparaat 2099 REGHE
EAN	4011377158993
Catalogus	Interface-media-gateway
Bussysteem	KNX in combinatie met DALI
Producttype	dimmer / gateway voor verlichting
Montagewijze	Railinbouw op DIN-rail volgens DIN EN 60715
Bouwbreedte	4 TE
Handbediening	Elektronisch, direct op het apparaat
Statusweergave	LED-weergave geïntegreerd
DALI-deelnemers	max. 64
DALI-groepen	max. 32
Lichtscènes	16
Tunable White	voor DALI Device Type 8 volgens IEC 62386-209
Adressering	Individueel, groep of centraal
Noodverlichting	geschikt voor centraal gevoede noodverlichtingsinstallaties
Terugmeldingen	Schakeltoestand, helderheidswaarde, verzamelmelding, deelnemersstatus
Beveiligingsfuncties	Kortsluit-, overspannings- en overbelastingsbeveiliging
Dimgedrag	lineaire of logaritmische dimcurve instelbaar
DALI-standaard	DALI, vanaf apparaatgeneratie V02 DALI-2 gecertificeerd

Meerwaarde voor Human Centric Lighting en slimme gebouwautomatisering

In veeleisende KNX-projecten scoort de gateway met een zeer verfijnde combinatie van lichtkwaliteit, energie-efficiëntie en bedieningscomfort. Tunable White maakt een gerichte aanpassing van de lichtkleur aan tijdstip van de dag, gebruik en ruimtewerking mogelijk. Daardoor is het apparaat zeer geschikt voor kantoren, vergaderruimten, onderwijsomgevingen, praktijken, hoogwaardige woonconcepten en representatieve objectruimten. De combinatie van DALI-groepsregeling, scènes, statusterugmelding en directe handbediening zorgt voor grote flexibiliteit van ingebruikname tot lopende exploitatie.

Een groot voordeel ligt in de duidelijke integratie in KNX. Schakelcommando’s, dimwaarden, scène-oproepen, aanwezigheidslogica en tijdsfuncties kunnen netjes worden gekoppeld aan sensoren, drukknoppen, visualisatie en overkoepelende logica. Juist in projecten met bewegingsmelders of tijdprofielen kunnen verlichtingszones zeer nauwkeurig en economisch worden geregeld.

• Ideaal voor Tunable White-armaturen in ruimtes met wisselende toepassingen.
• Zeer goede keuze voor centrale lichtregeling in KNX-onderverdelingen.
• Efficiënte groepsvorming voor kantoorassen, gangen, vergaderzones of woonruimtes.
• Hoog bedieningscomfort door handbediening en LED-weergave direct op het apparaat.
• Goede diagnose door statusterugmeldingen en foutuitlezing van de DALI-deelnemers.
• Geschikt voor scènes met helderheid en kleurtemperatuur, bijvoorbeeld focus, presentatie of relax.
• Veilige werking ook in projecten met noodlichtvereisten.

Binnen de productwereld van JUNG positioneert deze gateway zich duidelijk als specialist voor DALI Tunable White in KNX-installaties. In tegenstelling tot eenvoudigere DALI-gateways zonder TW-focus ligt de meerwaarde hier in de actieve regeling van de kleurtemperatuur van compatibele armaturen. Wie alleen wil schakelen en dimmen, kan met eenvoudigere DALI-oplossingen vaak economischer plannen. Zodra echter lichtkleur en helderheid samen deel uitmaken van het ruimteconcept, is deze uitvoering duidelijk passender.

Vergeleken met JUNG DALI-2 Colour-gateways, die zijn ontworpen voor nog bredere kleurlichttoepassingen, concentreert deze variant zich gericht op wit licht met variabele kleurtemperatuur. Dat is in veel projecten voordelig, omdat parametrering, groepslogica en scènestructuur vaak slanker blijven. Voor klassieke Human Centric Lighting-concepten is Tunable White meestal de nauwkeurigere en praktijkgerichtere keuze.

Terwijl zuivere schakel- of dimactoren met conventionele uitgangen vooral bedoeld zijn voor niet-adresseerbare armaturen, richt deze gateway zich op digitale DALI-lichtsystemen met uitgebreide functies. De inzet loont vooral wanneer veel armaturen in groepen moeten worden georganiseerd, scènes fijn moeten worden afgestemd of statusgegevens actief naar de gebouwautomatisering moeten worden teruggekoppeld.

Vergeleken met eenvoudige KNX-dimoplossingen biedt DALI bovendien voordelen bij de flexibele toewijzing van armaturen, bij wijzigingen in de ruimte-indeling en bij diagnose. Dat is vooral een pluspunt in kantoorruimten, opleidingsruimten of hoogwaardige wooncomplexen met wisselend gebruik.

Vergelijkbare oplossingen zijn bijvoorbeeld te vinden bij ABB, Gira en MDT. ABB biedt in de DALI-omgeving sterke oplossingen voor grotere gebouwen met een brede functionaliteit en goede systeemdiepte in de objectsector. Gira zet in op hoogwaardige KNX-integratie en een zeer nette inbedding in hoogwaardige gebouwautomatisering. MDT is vaak bijzonder aantrekkelijk wanneer een sterke prijs-kwaliteitverhouding en een praktijkgerichte ETS-structuur centraal staan.

Essentiële verschillen liggen meestal in de diepte van de applicatie, in de omvang van de scène- en kleurregeling, in het diagnoseconcept en in de wijze van ETS-parametrering. Voor de compatibiliteit in de KNX-omgeving is doorslaggevend welke communicatieobjecten en DALI-functies concreet in het project nodig zijn. Bij Tunable White-toepassingen moet vooral worden gelet op de ondersteuning van Device Type 8, scenelogica en terugmeldgegevens.

In ETS is het aan te raden om eerst een duidelijke structuur van de DALI-groepen per ruimte, gebruikstype of raamzone aan te leggen. Voor een kantoor kunnen bijvoorbeeld de groepen „Raamstrook“, „Middenzone“ en „Vergadering“ apart worden geparametreerd. Zo kunnen helderheid en kleurtemperatuur per zone gericht aan daglicht en gebruik worden aangepast.

Voor Tunable White-scènes is een eenduidige benaming van de communicatieobjecten zeer nuttig. Praktisch zijn scènes als „Start werk“, „Focus“, „Meeting“ of „Avondbedrijf“. Daarbij kan ’s ochtends een koelere lichtkleur met een hoger niveau worden geactiveerd, terwijl in de namiddag voor warmer en rustiger licht wordt gekozen. Dat verbetert het comfort en ondersteunt een harmonieuze ruimtewerking.

Bij gangen of verkeersruimten loont de gangenfunctie in combinatie met aanwezigheidsmelders. Een typisch voorbeeld: bij beweging wordt naar een gedefinieerde helderheidswaarde geschakeld, zonder beweging blijft een gereduceerde basisverlichting actief. In vergaderruimten is bovendien de combinatie van centraal object, scène-oproep en blokkeerobject aan te raden, zodat reinigingsbedrijf, presentatie en automatiek netjes gescheiden blijven.

Voor service en onderhoud is het zinvol om terugmeldingen zoals schakelstatus, helderheidswaarde en foutstatus op gescheiden groepsadressen te plaatsen. Dat vergemakkelijkt diagnose, visualisatie en latere uitbreidingen in het project aanzienlijk. Eveneens praktisch is het gebruik van de globale schakelstatus om stand-byverliezen in overkoepelende energiestrategieën te minimaliseren.

Met de JUNG KNX DALI-gateway Tunable White 2099 REGHE kiest u voor een doordachte oplossing wanneer nauwkeurige lichtregeling, flexibele groepsvorming en moderne Tunable White-concepten gevraagd zijn. Het apparaat combineert comfortabele bediening, sterke KNX-integratie en professionele DALI-functionaliteit in een compacte vorm voor de verdelerbouw.

Of het nu gaat om hoogwaardige woningbouw, op kantoor of in de objectsector: deze gateway legt de basis voor harmonieuze lichtwerelden met hoge energie-efficiëntie en een duidelijke systeemstructuur. Een sterke keuze voor planners, integratoren en iedereen die verlichting intelligent en toekomstgericht wil realiseren.
