Description

KNX-drukknopmodule – Aanraaksensor voor bussysteem 8-voudig CD 4294 1ST – Jung – CD42941ST – 4011377339194:

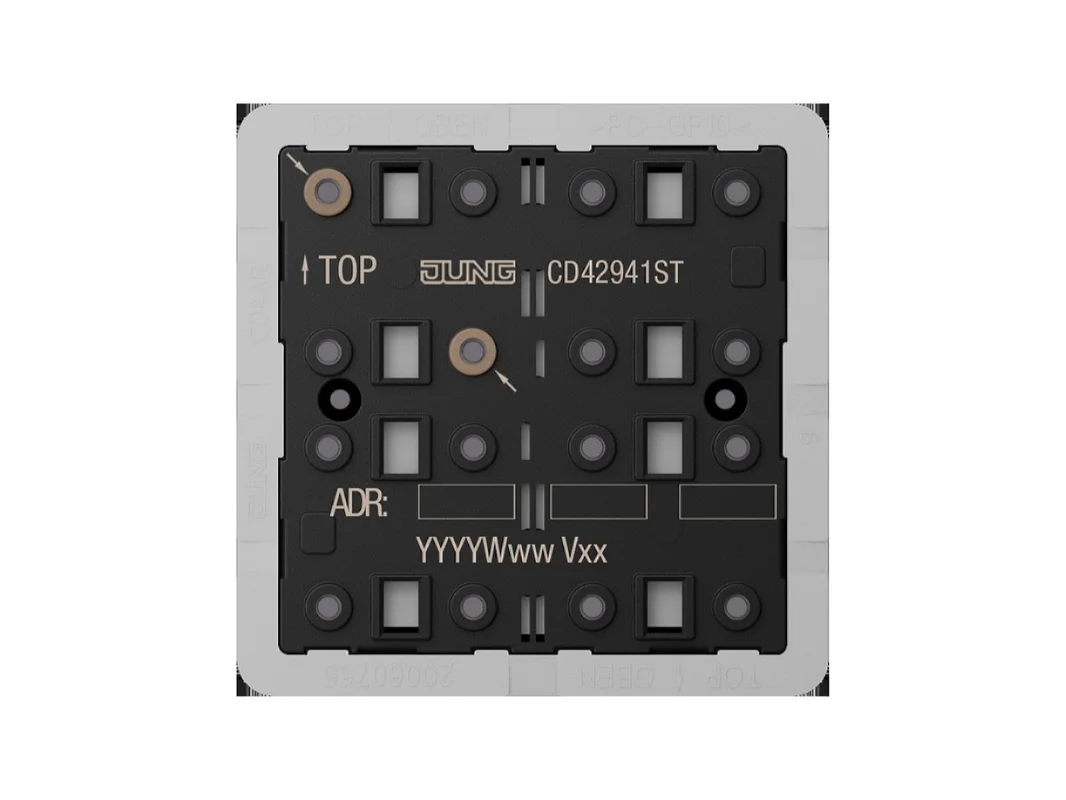

De Jung KNX tastsensormodule Universal 4-voudig Secure CD 4294 1ST is een veelzijdige bedieningsoplossing voor veeleisende KNX-installaties in woon- en utiliteitsgebouwen. Het combineert nauwkeurige toetsbediening, moderne beveiligingsfuncties en een flexibele ETS-parametrering in één compacte module voor de CD-serie. Of het nu gaat om verlichting, dimmen, jaloezieën, scènes of temperatuurwaarden – deze KNX tastsensormodule creëert een duidelijk, elegant en veilig bedieningscentrum direct aan de wand.

Nauwkeurige KNX-bediening met veilige gegevensoverdracht

De module is ontworpen voor 4-voudige toetsensets van de CD-serie en ondersteunt talrijke functies voor de dagelijkse ruimtebediening. Per toets kunnen één, twee of drie functies worden toegewezen. Zo kan één bedieningspunt meerdere taken overnemen, zoals schakelen, dimmen, scène-oproep of jaloeziesturing. Dankzij KNX Data Secure is de communicatie beschermd en afgestemd op moderne, veilige gebouwentechniek.

Daarnaast meet het apparaat de ruimtetemperatuur. Afhankelijk van het project kan hiervoor de interne voeler worden gebruikt of een externe voeler via communicatieobject worden geïntegreerd. Twee rode status-leds per toets en een blauwe bedrijfs-led zorgen voor duidelijke terugmelding in het dagelijks gebruik en helpen bij oriëntatie en diagnose.

Producthighlights voordelen

• 4-voudige universele bediening: Ideaal voor verlichting, dimmen, jaloezie, waarden en scènes op één centraal bedieningspunt.
• KNX Data Secure: Bescherming van de buscommunicatie tegen onbevoegde toegang in gevoelige projecten.
• Flexibele toetslogica: Naar keuze toetsfunctie of wipfunctie, verticaal of horizontaal.
• Meervoudige toewijzing: Eén, twee of drie functies per toets voor een hoge functiedichtheid.
• Temperatuurmeting: Interne voeler of integratie van een externe voeler via communicatieobject.
• Statusweergave: Twee rode leds per toets en een blauwe bedrijfs-led voor terugmelding en oriëntatie.
• Blokkeerfunctie: Afzonderlijke of alle toetsfuncties kunnen worden geblokkeerd of omgeschakeld.
• Uitbreidbaar: Aansluiting voor een tastsensor-uitbreidingsmodule met 1 tot 4 extra bedieningsvlakken.
• Geïntegreerde buskoppelaar: Directe aansluiting op de KNX TP-bus zonder apart extra apparaat.
• ETS-updatebaar: Firmware-onderhoud via ETS Service App voor langdurige projectzekerheid.

Intelligente functies voor comfort en ruimtecontrole

• Verlichtingsregeling: Schakelen en dimmen kunnen intuïtief worden gerealiseerd via korte en lange bediening.
• Jaloeziesturing: Omhoog, omlaag en lamellenverstelling kunnen netjes aan toetsen of wippen worden toegewezen.
• Scène-oproep: Lichtstemmingen en ruimtefuncties met een vingertip opslaan en oproepen.
• Waardegever: Geschikt voor het opgeven van helderheid, temperatuur of andere KNX-waarden.
• Alarmweergave: Led-functies voor meldingen en gereduceerde helderheid afzonderlijk instelbaar.
• Compacte ruimtefunctie: Veel bedieningstaken kunnen op één enkele schakelaarpositie worden gebundeld.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensormodule Universal 4-voudig Secure CD 4294 1ST
EAN	4011377339194
Catalogus	Aanraaksensor
Bussysteem	KNX TP 256
Producttype	4-voudige toets
Uitvoering	Universal, F40, Secure, CD-serie
Montagetype	Inbouw in apparaatdoos volgens DIN 49073
Bedieningsfuncties	Schakelen, dimmen, jaloeziesturing, waardegever, scène-oproep
Temperatuurmeting	Met interne voeler of externe voeler via communicatieobject
Led-uitrusting	Twee rode status-leds per toets, één blauwe bedrijfs-led
Led-functies	Alarmmelding en helderheidsreductie afzonderlijk instelbaar
Toetslogica	Toetsfunctie of wipfunctie, verticaal of horizontaal
Functies per toets	Één, twee of drie functies per toets
Blokkeerfunctie	Blokkeren of functieomschakeling van alle of afzonderlijke toetsfuncties
Uitbreidbaarheid	Aansluiting voor tastsensor-uitbreidingsmodule 1-voudig tot 4-voudig
Compatibiliteit	KNX Data Secure vanaf ETS 5.7.7 of ETS 6.3.0
Update	Updatebaar met ETS Service App
Vereiste completering	Voor toetsenset CD 404 TSA of toets CD 404 TSAP

Meer functies op de schakelaarpositie door veilige KNX-toetstechniek

De Jung KNX tastsensormodule Universal 4-voudig Secure CD 4294 1ST is bijzonder geschikt voor ruimtes waarin veel functies op beperkte ruimte intuïtief bediend moeten worden. In het dagelijks gebruik profiteren gebruikers van duidelijke bedieningsroutes, een nette led-terugmelding en hoge flexibiliteit in de parametrering. Dat is ideaal voor moderne woonruimtes, kantoren, vergaderzones of hoteltoepassingen met hoge eisen aan design en functie.

Een groot voordeel ligt in de vrije functieverdeling. Terwijl eenvoudige KNX-toetsen vaak alleen klassieke schakeltaken bieden, maakt deze module een aanzienlijk dichtere toewijzing per toets mogelijk. Zo kan linksboven bijvoorbeeld licht schakelen en dimmen, rechtsboven een scène oproepen, linksonder de jaloezie bedienen en rechtsonder een temperatuursetpoint verzenden. Dat bespaart extra bedieningsapparaten en zorgt voor een uniform schakelaarsbeeld.

• Hoge functiedichtheid voor veeleisende afzonderlijke ruimtes en complexe KNX-scènes.
• Veilige gegevensoverdracht voor projecten met verhoogde eisen aan bescherming en integriteit.
• Zeer goede aanpassing aan gebruikersgewoonten door vrije toets- of wiplogica.
• Geschikt voor verlichting, zonwering, scènes, waarden en ruimtefuncties in één apparaat.
• Ruimtetemperatuur kan zonder apart bedieningselement in het bedieningsniveau worden geïntegreerd.
• Uitbreidbaar als extra bedieningsvlakken binnen dezelfde functionele eenheid gewenst zijn.

Binnen de Jung-familie positioneert deze 4-voudige module zich boven de 1-voudige en 2-voudige varianten zoals 4291 1ST of 4292 1ST. Deze zijn zinvol wanneer slechts weinig functies op de bedieningsplaats nodig zijn of wanneer een zeer gereduceerd schakelaarconcept gewenst is. Het 4-voudige model is de betere keuze wanneer meerdere disciplines op één plaats moeten samenkomen.

Ten opzichte van eenvoudigere tastsensoren zonder Secure-functie biedt deze uitvoering een duidelijke meerwaarde in veiligheidsrelevante KNX-projecten. Vooral in hoogwaardige woongebouwen, kantoren of objecten met toegang op afstand is de versleutelde communicatie een belangrijk argument. Bovendien is de Universal-uitvoering flexibeler dan pure scène- of schakelbedieningen, omdat zij verschillende functietypen parallel ondersteunt.

Vergeleken met Jung-ruimtecontrollers ligt de focus hier sterker op flexibele toetsbediening in plaats van op uitgebreide ruimteregeling met distoneelstuk of regellogica. Wie vooral verlichting, jaloezie en scènes elegant wil bedienen, krijgt met deze module een slanke en krachtige oplossing. Wanneer echter extra weergaven, uitgebreide setpointsturing of visualisatiefuncties vereist zijn, kan een ruimtecontroller geschikter zijn.

Met een passende tastsensor-uitbreidingsmodule uit de 409 TSEM-serie kan het bedieningsvlak worden uitgebreid. Dat is vooral interessant wanneer een ruimte achteraf meer functies moet krijgen, zonder het basisconcept van de CD-serie te wijzigen.

Vergelijkbare KNX-tastsensoren worden onder andere aangeboden door Gira, MDT en ABB. Gira legt bij sommige sensoren meer nadruk op designlijnen en deels uitgebreide functieweergaven, terwijl Jung hier een zeer duidelijke, klassieke bedieningslogica met brede integratie in schakelaarprogramma’s biedt. MDT is vaak sterk gericht op een zeer functierijke prijs-prestatieverhouding, terwijl Jung in combinatie met de CD-serie vooral scoort met een uniform designconcept.

ABB biedt eveneens KNX-toetsen met veelzijdige bedieningsfuncties aan. Verschillen liggen daar vaak in de bedieningsfilosofie, de beschikbare oppervlakken en de parametreringsstructuur in ETS. In principe is de KNX-communicatie systeemwijd compatibel, maar behuizingsdesign, led-logica, Secure-uitvoering en bedieningscomfort verschillen duidelijk per fabrikant.

Voor een nette projectering is het aan te raden om elke toets eerst op basis van de gebruikerstaak te plannen en pas daarna het concrete functietype vast te leggen. Een typisch voorbeeld in de woonruimte: toets 1 schakelt kort de hoofdverlichting, lang dimt. Toets 2 bedient de jaloezie, toets 3 roept de scène avond op, toets 4 activeert Alles Uit. Zo blijft de bediening logisch en gemakkelijk aan te leren.

Bij de parametrering van twee of drie functies per toets moet op duidelijke prioriteiten worden gelet. Een veelgebruikte praktijkmethode is korte druk voor standaardfunctie, lange druk voor comfortfunctie en dubbelklik voor scène. In ruimtes met wisselend gebruik loont het bovendien om de blokkeerfunctie te activeren, bijvoorbeeld om reiniging, kinderbeveiliging of een nachtomschakeling weer te geven.

Voor de temperatuurmeting moet worden gecontroleerd of de interne voeler op de montageplaats betrouwbare waarden levert. Direct naast warmtebronnen of in tocht kan een externe voeler via communicatieobject nauwkeuriger zijn. In Secure-projecten moet het apparaatcertificaat vroeg in de ETS-structuur worden opgenomen, zodat de inbedrijfname zonder vertraging verloopt. Na een update via ETS Service App wordt een korte test van alle communicatieobjecten en led-statussen aanbevolen.

Wie op zoek is naar een moderne, veilige en flexibele bedieningsoplossing voor verlichting, zonwering en scènes, maakt met deze tastsensormodule een sterke keuze. De combinatie van 4-voudige bediening, temperatuurregistratie, led-terugmelding en KNX Data Secure maakt het apparaat tot een overtuigende oplossing voor doordachte smart home- en objectinstallaties. Zo ontstaat een bedieningsplaats die techniek zichtbaar vereenvoudigt en in het dagelijks gebruik echte meerwaarde creëert.
