Description

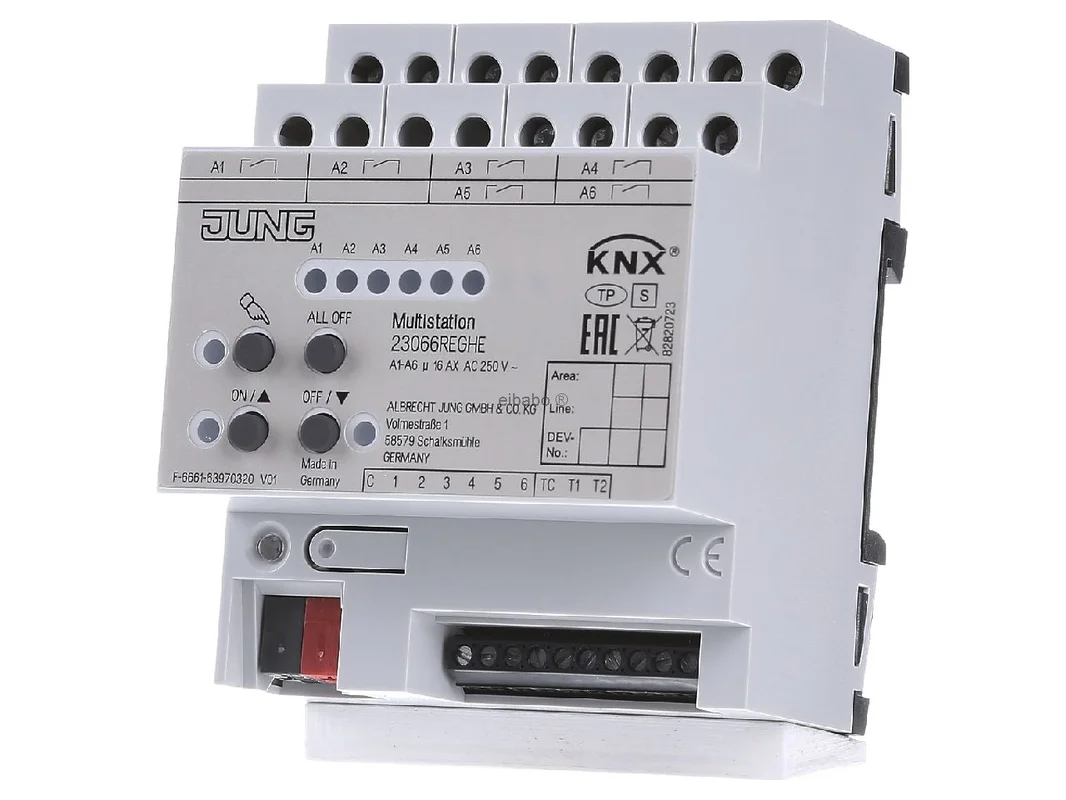

KNX multistation – KNX-knoppenpaneel 23066 REGHE – Jung – 4011377157620:

De Jung KNX Multistation 23066 REGHE is een compacte en krachtige oplossing voor intelligente gebouwautomatisering in de verdeelkast. Het meervoudige bedieningsapparaat combineert zes ingangen, tot zes potentiaalvrije schakeluitgangen met 16 A en functies voor jaloezieën, ruimteklimaat en logica in één REG-behuizing met 4 TE. Daarmee is het apparaat ideaal voor woningbouw, utiliteitsbouw en veeleisende KNX-projecten waarin schakelen, melden, regelen en zonwering efficiënt moeten worden samengebracht.

Veelzijdige KNX-regelcentrale voor schakelen, zonwering en ruimteklimaat

De Jung KNX Multistation 6 ingangen 6 schakeluitgangen 16A potentiaalvrij REG verwarmings- en jaloeziebesturing 23066 REGHE combineert een hoge functiedichtheid met praktische flexibiliteit. Via de geïntegreerde tastinterface kunnen conventionele drukknoppen, schakelaars, raamcontacten of vergelijkbare melders direct worden geïntegreerd. Tegelijkertijd ondersteunt het apparaat het schakelen van elektrische verbruikers, de aansturing van jaloezieën, rolluiken en markiezen evenals de werking van elektrothermisch aandrijvingen.

Bijzonder sterk is de combinatie van schakelactor, jaloeziebesturing en twee geïntegreerde ruimtetemperatuurregelaars. Dat vermindert de behoefte aan apparaten in de verdeelkast en biedt duidelijke voordelen bij planning, bekabeling en ETS-structuur. Terugmeldingen in hand- en busbedrijf, scenefuncties, tijdfuncties en parametriseerbare logische bouwstenen maken de Multistation tot een doordachte oplossing voor moderne KNX-installaties.

Producthighlights voordelen

• Zes ingangen geïntegreerd: Voor drukknoppen, schakelaars, raamcontacten of meldsignalen in KNX-installaties.
• Tot zes schakeluitgangen: Potentiaalvrij en flexibel inzetbaar voor veel verbruikers.
• 16 A schakelvermogen: Voor robuust schakelen van belastingen in het dagelijks gebruik van gebouwen.
• Jaloezie- en rolluikbesturing: Tot drie jaloezie-uitgangen voor 230 V AC-motoren.
• Verwarmingsregeling aan boord: Twee interne regelkringen voor twee onafhankelijke ruimtes.
• Temperatuursensoren aansluitbaar: Twee ingangen voor externe temperatuursensoren voor nauwkeurige regeling.
• Handmatige bediening: Uitgangen direct op het apparaat bestuurbaar, ideaal voor test en bouwplaatsbedrijf.
• Scènes en centrale functies: Voor comfortabele processen in woning- en utiliteitsbouw.
• Geïntegreerde logica: Tot tien logische functies voor automatisering, koppeling en statusvorming.
• Compacte REG-bouwvorm: Montage op DIN-rail volgens DIN EN 60715 in de onderverdeler.

Intelligente functies voor meer efficiëntie in het KNX-systeem

• Flexibel schakelbedrijf: Uitgangen kunnen als maakcontact of verbreekcontact werken en centraal worden aangestuurd.
• Jaloeziefunctie direct: Positie van de zonwering en lamellenstand kunnen gericht worden aangestuurd.
• Veiligheidsfuncties: Ondersteunt regenalarm, vorstalarm en drie onafhankelijke windalarmen.
• Verwarmen en koelen: Geschikt voor verwarmings- of koelbedrijf met tweepunts-, PWM- of PI-regeling.
• Noodbedrijf bij busuitval: Parametriseerbaar voor zomer en winter.
• Ventielbescherming: Bescherming tegen vastzittende ventielen voor meer bedrijfszekerheid.
• Tijdfuncties geïntegreerd: In- en uitschakelvertraging evenals trappenhuisverlichting met uitschakelwaarschuwing.
• Terugmeldingen beschikbaar: Melding van rijtoestand, posities en schakeltoestanden aan de bus.
• Logica voor gebouwautomatisering: EN, OF, XOR, vergelijkings- en rekenfuncties mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX Multistation 23066 REGHE
EAN	4011377157620
Catalogus	Meervoudig bedieningsapparaat
Bussysteem	KNX
Montagewijze	REG, DIN-rail volgens DIN EN 60715
Breedte	4 TE
Ingangen	6 ingangen voor drukknoppen en contacten
Temperatuursensor-ingangen	2 ingangen voor externe temperatuursensoren
Schakeluitgangen	max. 6 potentiaalvrije uitgangen
Schakelstroom	16 A
Jaloezie-uitgangen	max. 3 uitgangen voor 230 V AC-motoren
Aandrijvingen	max. 2 uitgangen voor elektrothermisch aandrijvingen
Ruimtetemperatuurregelaar	2 geïntegreerde regelkringen
Regeltypes	Tweepunts, PWM of PI
Functies	Schakelen, jaloezie, verwarmingsregeling, logica, scènes
Handmatige bediening	Ja, direct op het apparaat
Statusweergave	Terugmelding in handbedrijf en busbedrijf
Logische functies	tot 10 logische functies met elk 8 ingangen
KNX Secure	zonder

Meerwaarde voor KNX-projecten met schakel-, jaloezie- en verwarmingsfunctie

De Jung KNX Multistation 23066 REGHE overtuigt overal waar meerdere disciplines in één compact apparaat moeten samenkomen. In plaats van afzonderlijke actoren en regelaars apart te plannen, kunnen licht, aandrijvingen, verwarmingscircuits en binaire signalen centraal in de onderverdeler worden gebundeld. Dat bespaart ruimte, vermindert de bekabelingsinspanning en zorgt voor een heldere projectstructuur in ETS.

Een bijzonder voordeel ligt in de flexibele parametrisering van de uitgangen. Afhankelijk van de behoefte kan het apparaat worden ingezet als schakelactor, jaloeziebesturing of voor de aansturing van elektrothermisch aandrijvingen. Daardoor is de Multistation zeer geschikt voor ruimtes met gemengde eisen, bijvoorbeeld voor licht, zonwering en individuele ruimteregeling in eengezinswoningen, kantoren of kleine utiliteitsgebouwen.

• Combineert meerdere KNX-functies in slechts één compact REG-apparaat.
• Ideaal voor projecten met beperkte ruimte in de verdeelkast.
• Geschikt voor licht, ventilatie, zonwering en ruimtetemperatuur in één systeem.
• Handmatige bediening vergemakkelijkt controle, service en inbedrijfstelling.
• Terugmeldingen verhogen de transparantie in busbedrijf en visualisaties.
• Veiligheidsfuncties voor weer en vorst ondersteunen een robuuste installatiebediening.
• Interne logica vermindert de behoefte aan extra logicamodules bij veel standaardtaken.

Binnen het JUNG-assortiment positioneert dit model zich als bijzonder veelzijdige Multistation voor centrale inbouw in de verdeelkast. Eenvoudigere KNX-schakelactoren van de fabrikant concentreren zich meestal op puur lastschakelen, terwijl gespecialiseerde jaloezieactoren vooral voor zonweringstaken zijn ontworpen. De Multistation combineert deze werelden en vult ze aan met ingangen, temperatuurmeting en regelfuncties.

Als mogelijke opvolgers in het programma van de fabrikant worden modellen zoals 2570 M1SR en 2590 M1SR genoemd. Deze nieuwere apparaten kunnen afhankelijk van het project voordelig zijn wanneer een actueel platform of een ander functieprofiel gewenst is. Het hier beschreven model is echter bijzonder aantrekkelijk wanneer een compacte all-in-one oplossing voor klassieke KNX-taken met schakelen, verwarmen en zonwering nodig is.

Puur schakelactoren van JUNG zijn vaak de juiste keuze wanneer uitsluitend verbruikers moeten worden geschakeld en geen lokale ingangsevaluatie of verwarmingsregeling nodig is. Puur jaloezieactoren zijn daarentegen geschikt voor projecten met veel aandrijvingen en focus op zonwering. De Multistation speelt zijn kracht uit wanneer verschillende functies per ruimte of zone nauw moeten samenwerken.

Wie bijvoorbeeld in een ruimte licht wil schakelen, raamcontacten wil evalueren, de verwarming wil regelen en tegelijkertijd de zonwering wil aansturen, profiteert van de hoge functiedichtheid van de Multistation. Daardoor worden groepsadressen, aantal apparaten en bekabeling vaak overzichtelijker dan met meerdere afzonderlijke apparaten.

Vergelijkbare oplossingen worden onder andere aangeboden door MDT, ABB en Gira binnen de KNX-omgeving. MDT zet vaak in op zeer fijn onderverdeelde actoren met sterke ETS-applicatie en grote variantenrijkdom. ABB biedt in veel projecten robuuste apparaten voor grotere installaties en utiliteitsbouw. Gira richt zich vaak op een nauwe integratie in de eigen smart building-omgeving.

In tegenstelling daartoe scoort de JUNG-oplossing vooral met de combinatie van zes ingangen, schakeluitgangen, jaloeziefunctie en ruimtetemperatuurregelaars in één enkel REG-apparaat. In de praktijk is dat een voordeel wanneer compacte schakelkastoplossingen gevraagd zijn. In principe is de integratie in KNX-projecten fabrikantoverstijgend mogelijk, omdat de communicatie via de KNX-standaard verloopt. Verschillen liggen vooral in parametrisering, objectomvang en detaildiepte van de applicatie.

Voor een nette ETS-structuur is het aan te raden de uitgangen eerst op functie in te delen, bijvoorbeeld licht, zonwering en verwarming. Daarna moeten de ingangen logisch aan de ruimtes of meldtypen worden toegewezen. Deze duidelijke scheiding vergemakkelijkt later onderhoud en bespaart tijd bij wijzigingen.

• Praktijkvoorbeeld licht: Parametriseer een uitgang als schakelkanaal met in- en uitschakelvertraging en plaats de terugmelding op een eigen groepsadres. Zo is de visualisatie altijd actueel.
• Praktijkvoorbeeld zonwering: Meet voor een jaloeziekanaal de looptijd en lamellenlooptijd nauwkeurig in. Alleen dan kunnen positie en lamellenstand later precies worden aangestuurd.
• Praktijkvoorbeeld verwarming: Stel een ruimtetemperatuurregelaar in op PI-regeling en wijs de externe temperatuursensor correct toe. Dat verbetert de stabiliteit van de ruimtetemperatuur.
• Praktijkvoorbeeld raamcontact: Gebruik een van de zes ingangen als binaire ingang voor raam open en koppel daaraan tegelijk verwarmingsverlaging en blokkering van de zonwering.
• Praktijkvoorbeeld logica: Via een EN-koppeling kan zonwering alleen actief worden wanneer de helderheid hoog is en er tegelijk geen windalarm aanwezig is.

Belangrijk is bovendien om centrale functies en veiligheidsobjecten in eigen hoofdgroepen onder te brengen. Zo blijven prioriteiten bij alarm, vorstbeveiliging of gedwongen stand duidelijk gescheiden. Bij gemengd gebruik moet elk kanaal in ETS eenduidig worden benoemd, bijvoorbeeld naar ruimte en functie. Dat vermindert fouten bij inbedrijfstelling en service aanzienlijk.

Wie een veelzijdige, ruimtebesparende en professionele KNX-oplossing zoekt voor schakelen, zonwering en ruimteklimaat, maakt met de Jung KNX Multistation 6 ingangen 6 schakeluitgangen 16A potentiaalvrij REG verwarmings- en jaloeziebesturing 23066 REGHE een sterke keuze. Het apparaat bundelt centrale automatiseringstaken in één compacte eenheid en creëert daarmee de beste voorwaarden voor efficiënte, comfortabele en toekomstgerichte KNX-installaties.

Of het nu gaat om een woonhuis, kantoor of functionele utiliteitsbouw: deze Multistation brengt structuur, flexibiliteit en intelligente besturing in de verdeelkast. Een overtuigende oplossing voor planners, integratoren en iedereen die in het KNX-systeem meer uit minder apparaten wil halen.
