Description

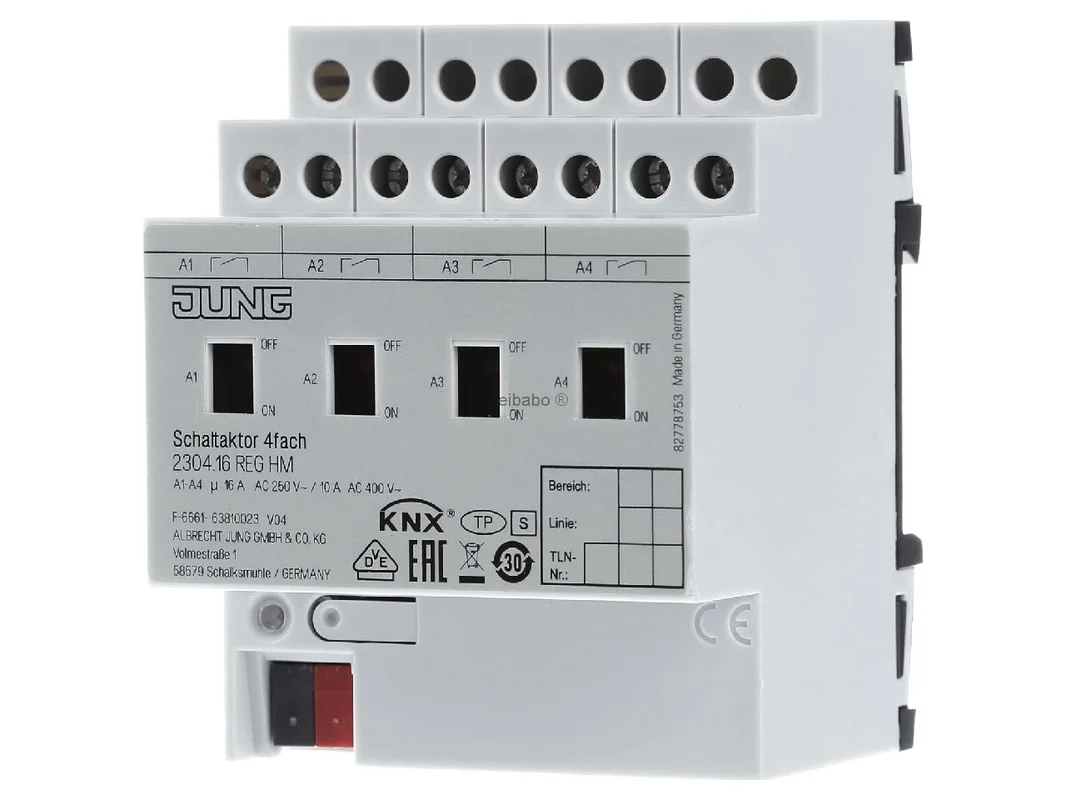

KNX schakelactor 4-voudig 2304.16 REGHM – Jung – 4011377020917:

De Jung KNX schakelactor 4-voudig REG 16A potentiaalvrij handbediening statusweergave 2304.16 REGHM is een krachtige oplossing voor het betrouwbaar schakelen van elektrische verbruikers in moderne KNX-installaties. Met vier potentiaalvrije maakcontacten, hoge schakelcapaciteit en een doordachte ETS-applicatie is het apparaat ideaal voor woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten in de verdeler.

Precies schakelen in het KNX-systeem met de Jung KNX schakelactor 4-voudig REG 16A potentiaalvrij handbediening statusweergave 2304.16 REGHM

De schakelactor is ontworpen voor montage op een DIN-rail volgens DIN EN 60715 in onderverdelers en schakelt elektrische verbruikers met AC 110 tot 230 V of AC/DC 24 V via potentiaalvrije contacten. De handmatige bediening van de relais werkt onafhankelijk van de bus en vergemakkelijkt service, test en inbedrijfstelling direct op het apparaat. Daar komen een duidelijke schakelstandweergave, flexibele tijdfuncties, scène-integratie, logische koppeling en centrale schakelfuncties met verzamelterugmelding bij.

Producthighlights voordelen

• Vier potentiaalvrije uitgangen: Flexibele aansturing van vele lasttypen in KNX-projecten.
• Hoge schakelcapaciteit: Tot 16 A per kanaal voor krachtige verbruikers en duidelijke reserves in het dagelijks gebruik.
• Mechanische handbediening: Relais kunnen ook zonder bus direct ter plaatse worden geschakeld.
• Statusweergave op het apparaat: Snelle visuele controle in de verdeler bij test en service.
• Maak- of verbreekcontactbedrijf: Aanpasbaar aan de betreffende toepassing en besturingslogica.
• Logica en gedwongen aansturing: Voor prioriteiten, vergrendelingen en veilige bedrijfsprocessen.
• Terugmelding in busbedrijf: Schakeltoestanden kunnen netjes in visualisatie en logica worden geïntegreerd.
• Centrale schakelfunctie: Verzamelcommando’s en verzamelterugmelding voor verdiepingen, zones of volledige gebieden.
• Blokkeerfunctie per kanaal: Praktisch voor onderhoud, lastbeveiliging of gedefinieerde scenario’s.
• Tijdfuncties: Aan, uit, vertraging en trappenhuisverlichting met uitschakelwaarschuwing voor hoog comfort.
• Lichtscènes: Integratie in overkoepelende ruimte- en gebouwfuncties.
• Geen extra voeding: De busaankoppeling is geïntegreerd, een extra voeding is niet nodig.

Intelligente functies voor efficiënte schakeltaken

• Lichtsturing: Schakelt verlichting in woonruimtes, gangen, kantoren of nevenruimtes veilig en precies.
• Trappenhuisfunctie: Ideaal voor gangen en trappenhuizen met voorwaarschuwing vóór het uitschakelen.
• ladenen nabij verwarming: Geschikt voor elektrische verbruikers die duidelijk aan of uit worden geschakeld.
• Centrale UIT-functies: Perfect voor gebouw verlaten, nachtbedrijf of vakantiemodus.
• Blokkeerlogica: Voorkomt ongewenst schakelen bij onderhoud of in gevoelige bedrijfsmodi.
• Bedrijfsurenteller: Ondersteunt onderhoudsplanning en gebruiksanalyse via de bus.
• Ingangsbewaking: Cyclische actualisering met veiligheidsschakeling verhoogt de bedrijfszekerheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX schakelactor 4-voudig REG 16A potentiaalvrij handbediening statusweergave 2304.16 REGHM
EAN	4011377020917
Catalogus	Schakelactor
Bussysteem	KNX
Producttype	Binaire uitgang 4-voudig
Aantal schakeluitgangen	4
Contacttype	4 potentiaalvrije maakcontacten
Max. schakelstroom	16 A
Max. schakelvermogen	3680 W
Capacitieve last	140 µF
Schakelspanning lastzijde	AC 110 tot 230 V of AC/DC 24 V
Montagetype	REG, DIN-rail volgens DIN EN 60715
Breedte	4 TE
Handbediening	ja, mechanisch
Statusweergave	ja
Verschillende fasen aansluitbaar	ja
Vermogensopname	4 W
Busaankoppeling	geïntegreerd
Beschermingsgraad	IP20

Flexibele KNX-schakeltechniek voor licht, lasten en centrale automatiseringstaken

De Jung KNX schakelactor 4-voudig REG 16A potentiaalvrij handbediening statusweergave 2304.16 REGHM overtuigt overal waar robuuste schakelkanalen, duidelijke toestandsweergave en een nette ETS-integratie gevraagd zijn. Door de potentiaalvrije contacten kan het apparaat veelzijdig worden ingezet, bijvoorbeeld voor verlichting, ventilatie, signaalgevers of andere elektrische verbruikers. Vooral in de verdeler scoort de actor met directe handbediening en een praktijkgerichte functionele veelzijdigheid voor professionele KNX-installaties.

Tot de centrale voordelen behoren de onafhankelijke handbediening, de flexibele werking als maak- of verbreekcontact, logische koppelingen, gedwongen aansturing, blokkeerfuncties en tijdfuncties per kanaal. Daarmee kunnen zowel eenvoudige schakeltaken als veeleisende scenario’s met prioriteiten, centrale commando’s en terugmeldingen comfortabel worden gerealiseerd.

• Vier krachtige relaisuitgangen voor veelzijdige schakeltaken in woningbouw en utiliteitsbouw.
• Potentiaalvrije contacten voor hoge flexibiliteit bij spanning en lasttype.
• Handbediening direct op het apparaat voor inbedrijfstelling, test en noodbedrijf.
• Statusweergave voor snelle diagnose in de schakelkast.
• Geschikt voor centrale schakelcommando’s, verzamelterugmeldingen en ruimtelogica.
• Trappenhuisverlichting, vertraging en waarschuwingsfunctie besparen extra modules en projecttijd.
• Geen extra voeding nodig, daardoor eenvoudige integratie in KNX-lijnen.

Binnen de Jung KNX schakelactor-serie positioneert dit model zich als veelzijdige 4-voudige actor met potentiaalvrije 16 A-contacten en handbediening. Ten opzichte van eenvoudigere uitvoeringen met lagere schakelcapaciteit biedt het meer reserves voor krachtige lasten en een breder toepassingsgebied in de verdeler. Vergeleken met varianten met stroomdetectie ligt de focus hier duidelijk op betrouwbaar schakelen, compacte bouwvorm en klassieke terugmelding via het busbedrijf.

Wie in een project vooral een compact aantal kanalen voor afzonderlijke ruimtes of kleinere zones nodig heeft, vindt met dit 4-voudige apparaat vaak de economisch passende oplossing. Grotere installaties met veel verbruikers kiezen eerder voor schakelactoren met meer kanalen, wanneer een hoge kanaaldichtheid in de verdeler gewenst is.

Terwijl Jung schakelactoren met stroomdetectie extra de lasttoestanden en afwijkingen nauwkeuriger kunnen registreren, concentreert deze uitvoering zich op klassieke, robuuste schakeltaken met hoge praktijkgerichtheid. Dat is ideaal voor lichtkringen, algemene lasten of centrale schakelgroepen, waarbij directe handbediening en betrouwbare relaitechniek belangrijker zijn dan uitgebreide lastdiagnose.

In tegenstelling tot jaloezie- of dimactoren is dit apparaat geoptimaliseerd voor echt aan- of uitschakelen. Voor motoraansturingen, dimcurves of kleurdynamische lichttechniek zijn gespecialiseerde actoren van de fabrikant de betere keuze. Zodra echter duidelijke schakelcommando’s, trappenhuisverlichting, blokkeringen of centrale functies gevraagd zijn, speelt deze actor zijn sterke punten volledig uit.

Vergelijkbare 4-voudige KNX schakelactoren van MDT, Gira of ABB zijn goed gevestigd in de markt. Verschillen zitten meestal in de ETS-structuur, de omvang van de logische functies, diagnoskenmerken en in speciale functies zoals stroomdetectie of uitgebreide scène-opties. Bij KNX-projectering volgens de standaard zijn basisfuncties zoals schakelen, terugmelden, centrale commando’s en tijdobjecten doorgaans goed integreerbaar.

MDT biedt vaak zeer uitgebreide parametreeropties en een grote objectdiversiteit, wat in complexe projecten voordelen kan opleveren. ABB zet vaak in op een duidelijke systeemintegratie in grotere utiliteitsbouw. Gira positioneert zich sterk in designgerichte gebouwprojecten met nauwe systeemlogica. De Jung actor scoort hier met een evenwichtige combinatie van solide schakelcapaciteit, potentiaalvrije contacten, handbediening en praktijkgerichte functiedichtheid voor veel standaard- en professionele toepassingen.

In ETS is het aan te raden elk kanaal direct naar last en locatie te benoemen, bijvoorbeeld „Licht gang BG“, „Stopcontact techniek“ of „Ventilator badkamer“. Zo blijven groepsadressen, terugmeldingen en centrale functies ook in grotere projecten duidelijk gestructureerd. Voor centrale UIT-commando’s moeten eigen groepsadressen worden aangemaakt, zodat ruimtefuncties en globale commando’s netjes van elkaar gescheiden blijven.

Voor trappenhuizen of gangen is de trappenhuisfunctie met uitschakelwaarschuwing bijzonder praktijkgericht. Daarbij kan een kanaal bij het inschakelen een vaste looptijd krijgen, kort voor afloop een waarschuwing sturen en daarna veilig uitschakelen. In gebruiksruimtes met onderhoudsbehoefte is bovendien de blokkeerfunctie per kanaal zinvol, zodat bepaalde lasten bij service of reiniging geblokkeerd blijven.

Bij veeleisendere scènes kunnen schakelcommando’s met logica en gedwongen aansturing worden gecombineerd. Een typisch voorbeeld is de prioriteit „Alarm“ of „Centraal UIT“, die normale ruimtetelegrammen overstuurt. Voor visualisatie en diagnose is het aan te raden de terugmeldobjecten consequent te gebruiken, zodat bedieningsinterfaces steeds de werkelijke schakeltoestand weergeven. Ook de bedrijfsurenteller is zinvol, bijvoorbeeld voor onderhoudsplanning bij ventilatoren of vaak gebruikte verbruikers.

Met deze schakelactor kiest u voor een professionele Jung-oplossing voor betrouwbare KNX-schakeltaken in woningbouw en utiliteit. Vier potentiaalvrije 16 A-uitgangen, directe handbediening, statusweergave en uitgebreide ETS-functies creëren de beste voorwaarden voor een nette, flexibele en duurzame gebouwautomatisering.

Of het nu gaat om een lichtkring, centrale laststuring of tijdafhankelijke schakeltaak: deze actor verbindt een hoge praktijkgerichtheid met intelligente KNX-functionaliteit en is daarmee een overtuigende keuze voor veeleisende elektrotechnische projecten.
