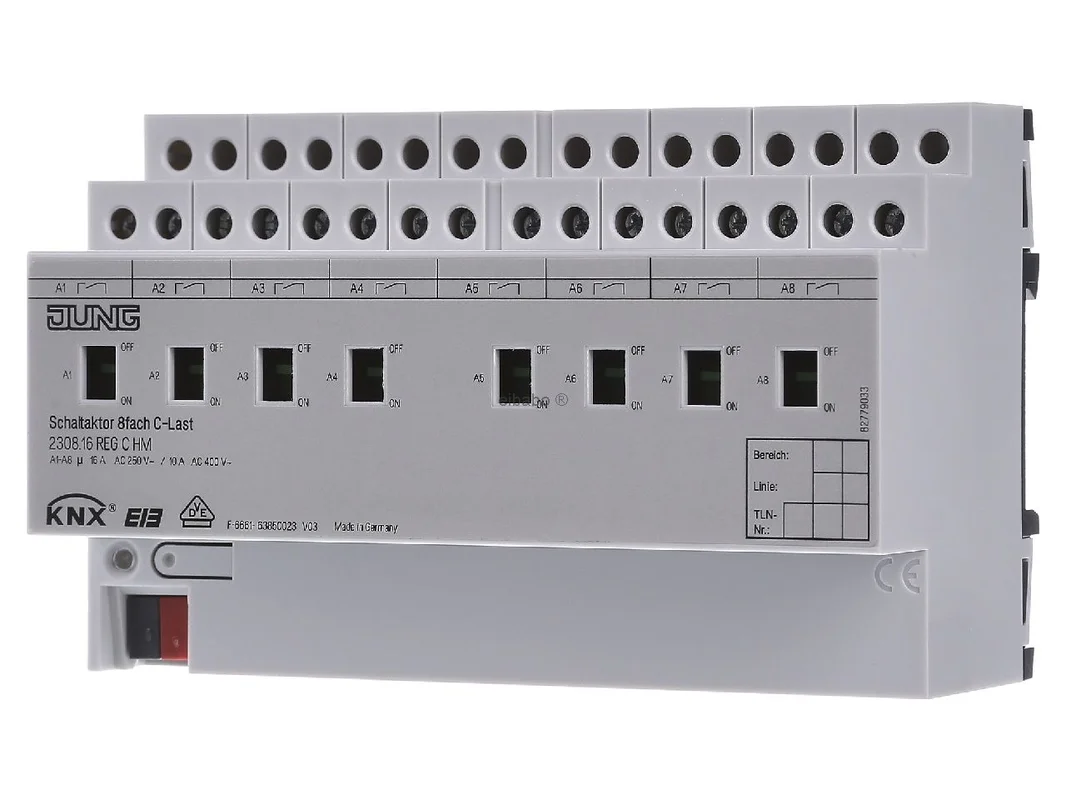

KNX schakelactor 8-voudig C belasting 2308.16 REGCHM – Jung – 4011377020979:

De Jung KNX schakelactor 8-voudig 16A C-belasting REG met handbediening 2308.16 REGCHM is een krachtige oplossing voor het nauwkeurig schakelen van elektrische verbruikers in moderne KNX-installaties. Acht potentiaalvrije relaisuitgangen, hoog schakelvermogen en geïntegreerde stroomdetectie maken hem tot de ideale keuze voor woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten. Het REG-apparaat voor de DIN-rail combineert robuuste hardware met praktijkgerichte KNX-functies voor comfortabele, veilige en overzichtelijk gestructureerde installaties.

Nauwkeurige lastschakeling en slimme bewaking in het KNX-systeem

De actor schakelt verbruikers met AC 110 tot 230 V of AC/DC 24 V via potentiaalvrije contacten en is daarmee geschikt voor veel typische taken in de gebouwautomatisering. Bijzonder sterk is de geïntegreerde stroomdetectie per uitgang. Zo kunnen lasttoestanden worden geregistreerd, drempelwaarden worden bewaakt en bijvoorbeeld een uitval van de last vroegtijdig worden gemeld. De mechanische handbediening maakt directe ingreep op het apparaat mogelijk, onafhankelijk van de bus. Dat is een duidelijk voordeel bij service, test en inbedrijfstelling.

Producthighlights voordelen

• 8 schakelkanalen: Voor de centrale besturing van veel licht-, stopcontact- of lastkringen in een compacte REG-uitvoering.
• 16 A schakelstroom: Hoge belastbaarheid voor veel gangbare verbruikers in particuliere en commerciële omgevingen.
• Geschikt voor C-belasting: Veilig schakelen, ook bij capacitieve belastingen en hoge inschakelstromen.
• Stroomdetectie per uitgang: ladenbewaking met meetwaarden en drempelwaardebewaking voor betere diagnose.
• Handbediening op het apparaat: Relais kunnen ook zonder bus direct worden geschakeld, ideaal voor onderhoud en functietest.
• Statusweergave: Snel overzicht van schakeltoestanden direct in de verdeler.
• Maakcontact of verbreekcontact: Flexibele parametrering passend bij de toepassing.
• Tijdfuncties: Met in-, uitvertraging en trappenhuislichtfunctie inclusief uitschakelwaarschuwing.
• Scènegeschikt: Integratie in lichtscènes en centrale schakelcommando’s voor hoog bedieningscomfort.
• Geen extra voeding: Voor de werking is geen aanvullende voedingsspanning nodig.

Intelligente functies voor betrouwbare automatisering

• Centrale schakelfunctie: Meerdere lasten kunnen gezamenlijk via centrale groepsadressen worden aangestuurd.
• Verzamelterugmelding: Statusmeldingen ondersteunen visualisatie, logica en diagnose.
• Blokkeerfunctie per kanaal: Afzonderlijke uitgangen kunnen gericht worden geblokkeerd.
• Gedwongen aansturing: Geprioriteerde schakelcommando’s voor techniek, veiligheid of vaste bedrijfsmodi.
• Logische koppeling: Flexibele reactie op meerdere voorwaarden binnen het KNX-project.
• Bedrijfsurenteller: Zinvol voor onderhoudsintervallen en looptijdcontrole.
• Cyclische bewaking: Veiligheidsfunctie bij ontbrekende actualisering van ingangsgegevens.
• Busonafhankelijke bediening: Directe controle ter plaatse, ook bij servicegevallen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX schakelactor 8-voudig 16A C-belasting REG met handbediening 2308.16 REGCHM
EAN	4011377020979
Catalogus	Schakelactor
Bussysteem	KNX
ETS-producttype	Binaire uitgang 8-voudig
Montagetype	REG-apparaat voor montage op DIN-rail volgens DIN EN 60715
Breedte	8 TE
Aantal uitgangen	8-voudig
Contacttype	8 maakcontacten, potentiaalvrije relaiscontacten
Handmatige bediening	Ja, mechanisch en busonafhankelijk
Statusweergave	Ja
Schakelspanning	AC 250 / 400 V
Schakelstroom bij 230 V AC1	16 A
Geschikt voor belastingen	AC 110 tot 230 V evenals AC/DC 24 V
Bijzonderheid	Geschikt voor capacitieve belastingen en hoge inschakelstromen
Stroomdetectie	Meting van de laststroom voor elke uitgang
Meetnauwkeurigheid tot 1 A	±100 mA
Meetnauwkeurigheid boven 1 A	±8 % van de actuele waarde
Functies	Terugmelding, blokkeren, gedwongen aansturing, centrale functie, scènes, tijdfuncties
Voeding	Geen extra stroomvoorziening vereist
Beschermingsgraad	IP20
ETS-opmerking	Volledige functionaliteit vanaf ETS 3.0d of hoger

Meer controle, betere diagnose en sterke KNX-praktijkfuncties

Jung KNX schakelactor 8-voudig 16A C-belasting REG met handbediening 2308.16 REGCHM is vooral dan de juiste keuze wanneer naast de pure schakeltaak ook transparantie over de lasttoestand gevraagd is. Door de geïntegreerde stroommeting kan de installatie niet alleen schakelen, maar ook controleren of een verbruiker daadwerkelijk actief is. Dat biedt voordelen bij lichtgroepen, stopcontactkringen, technische lasten of in projecten met onderhouds- en meldlogica.

In het dagelijks gebruik overtuigt het apparaat met duidelijke voordelen: hoge kanaaldichtheid in de verdeler, betrouwbare relaitechniek, handmatige bediening op het apparaat en flexibele ETS-parametrering. Daar komen functies bij zoals trappenhuislicht, vertragingen, scènes, verzamelterugmelding en veiligheidslogica. Zo ontstaat uit een schakelactor een veelzijdige automatiseringsmodule voor veel gebouwzones.

• Ideaal voor lichtkringen, stopcontacten, ventilatoren, pompen of signaalgevers.
• Stroommeting per kanaal ondersteunt service, monitoring en foutdetectie.
• Zeer geschikt voor belastingen met verhoogde inschakelstroom.
• Handschakeling direct op het apparaat vergemakkelijkt inbedrijfstelling en onderhoud.
• Flexibel gebruik als maakcontact of verbreekcontact afhankelijk van de projecteis.
• Tijdfuncties besparen externe logica in veel standaardscenario’s.
• Centrale en scenefuncties helpen bij duidelijke bedieningsconcepten.

In directe vergelijking met Jung schakelactoren zonder stroomdetectie biedt deze C-belastingvariant een duidelijke meerwaarde bij diagnose en lastbewaking. Wie alleen eenvoudige schakeltaken zonder meetwaarde-referentie wil realiseren, kan binnen het Jung-assortiment ook kiezen voor eenvoudigere 8-voudige of 4-voudige schakelactoren. Deze zijn vaak voldoende wanneer alleen aan en uit met terugmelding nodig is.

Ten opzichte van de Jung 2304.16 REGCHM met 4 kanalen biedt de 8-voudige uitvoering een aanzienlijk hogere kanaaldichtheid en is deze vooral in centrale verdelers economisch wanneer meerdere stroomkringen op beperkte ruimte moeten worden geschakeld. Voor kleinere wooneenheden of afzonderlijke functionele zones kan de 4-voudige versie zinvol zijn, terwijl de 8-voudige variant eerder voor verdiepingen, grote woonruimtes of utiliteitsbouw is ontworpen.

Varianten zonder C-belastingfocus zijn vooral geschikt voor klassieke ohmse of gemengde belastingen met minder kritisch inschakelgedrag. Dit model speelt zijn sterke punten uit daar waar LED-drivers, elektronisch voorschakelapparaten of andere capacitieve belastingen veilig moeten worden geschakeld. Door de stroomdetectie is bovendien bewaking van verbruikersgroepen mogelijk, bijvoorbeeld voor het melden van een uitval of voor plausibiliteitscontrole tijdens bedrijf.

Wanneer in het project slechts enkele schakelkanalen nodig zijn, is een 4-voudig apparaat vaak de ruimtebesparende keuze. Bij een hoog aantal kanalen vermindert de 8-voudige uitvoering daarentegen de bedrading per functie-eenheid en zorgt zij voor een nette structuur in de onderverdeler.

Als vergelijkbare alternatieven komen onder andere 8-voudige KNX schakelactoren van Gira, MDT en ABB in aanmerking. Apparaten van MDT staan vaak bekend om een zeer brede functieparametrering in ETS en worden graag toegepast in prijsbewuste projecten. Gira positioneert zich vaak met een sterke focus op systeemintegratie binnen een merknabije omgeving. ABB biedt in de utiliteitsbouw vaak een brede selectie aan actoren voor grote installaties en gestandaardiseerde gebouwtechniek.

Essentiële verschillen blijken meestal uit functieomvang, bedieningsconcept op het apparaat, stroommeting, parametreringslogica en gedrag bij bijzondere belastingen. Belangrijk voor de praktijk: de basiscommunicatie in het KNX-systeem is fabrikantoverstijgend mogelijk, maar de diepgang van de functies en de structuur van de applicatie in ETS verschillen deels duidelijk.

Voor een nette projectering is het aan te raden elk kanaal in ETS duidelijk naar functie en lasttype te benoemen, bijvoorbeeld „Licht gang”, „Stopcontacten keuken” of „Ventilator techniek”. Dat vergemakkelijkt latere diagnose, onderhoud en visualisatie aanzienlijk. Bij belastingen met hoge inschakelstroom moet het kanaal in de documentatie duidelijk worden gemarkeerd, zodat selectie en inzet op lange termijn navolgbaar blijven.

Voor trappenhuis of nevenruimtes kan de trappenhuislichtfunctie met uitschakelwaarschuwing zinvol worden gebruikt. Voorbeeld: kanaal 1 schakelt de gangverlichting, de voorwaarschuwing knippert kort voor het uitschakelen. Voor technische ruimtes kan een blokkeerfunctie worden gebruikt, zodat belastingen tijdens onderhoud niet onbedoeld worden geschakeld. In grotere projecten is het zinvol centrale aan-, uit- en blokkeerobjecten op gescheiden groepsadressen te plaatsen, zodat prioriteiten netjes behouden blijven.

De stroomdetectie kan in de praktijk nuttig voor meldingen worden gebruikt. Voorbeeld: een verlichtingsgroep wordt geschakeld, maar de gemeten stroom blijft onder een gedefinieerde drempelwaarde. Daaruit kan een storingsmelding voor lampuitval of lastfout worden gegenereerd. Eveneens kan bij ventilatoren of pompen worden gecontroleerd of er na het schakelcommando daadwerkelijk stroom vloeit. Dat verhoogt de bedrijfszekerheid en creëert echte meerwaarde in de KNX-installatie.

Met deze schakelactor kiest u voor een doordachte combinatie van hoog lastvermogen, geschiktheid voor C-belasting, stroomdetectie en comfortabele handbediening. Het apparaat ondersteunt een gestructureerde elektrotechnische planning, biedt flexibele functies voor het dagelijks gebruik en schept de beste voorwaarden voor een professionele KNX-installatie met hoge toekomstbestendigheid.

Of het nu gaat om een woonhuis, kantoor of utiliteitsbouw: deze actor overtuigt met robuuste techniek, duidelijke diagnose en veelzijdige parametrering. Zo wordt uit klassieke lastschakeling een slimme, betrouwbare en servicevriendelijke oplossing voor veeleisende gebouwautomatisering.
