Description

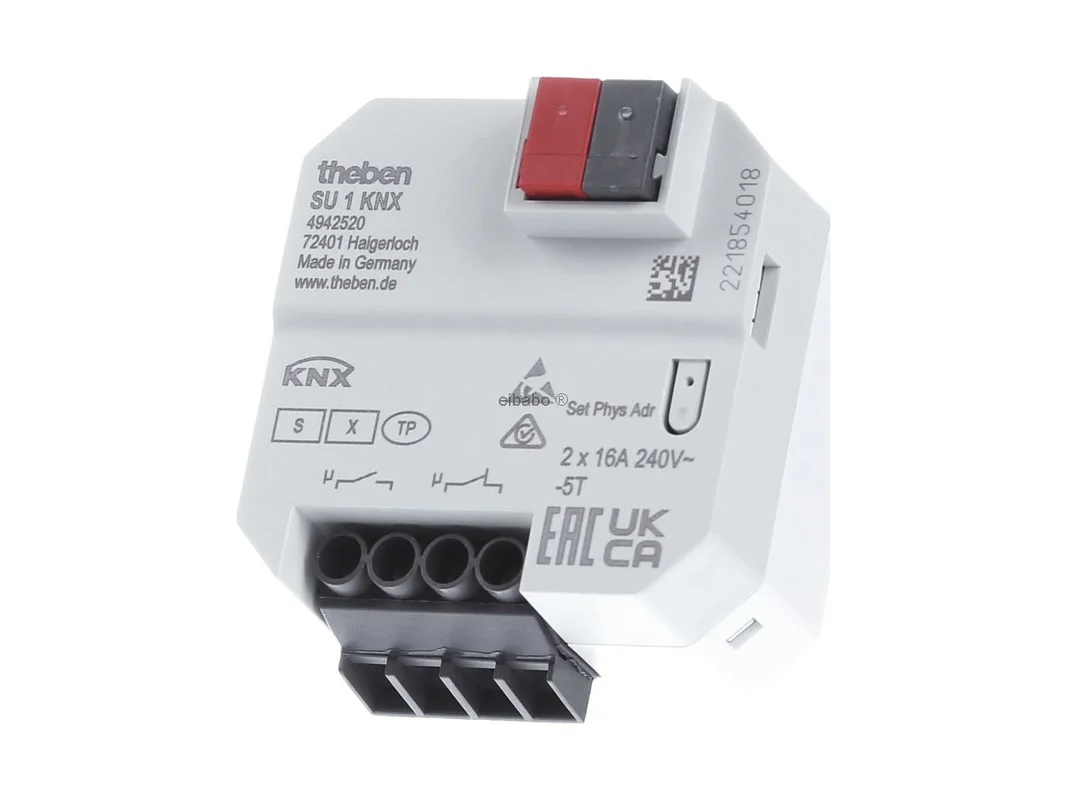

KNX schakelactor inbouw, 1 kanaal – Schakelactor 1-kanaals voor KNX domotica SU 1 KNX – Theben – 4942520 – 4003468491379:

De Theben KNX inbouw-schakelactor 1-voudig 16A busactor SU 1 KNX 4942520 is een compacte oplossing voor het intelligent schakelen van elektrische belastingen in het KNX-systeem. Als inbouw-schakelactor voor decentrale montage combineert hij hoge schakelprestaties, flexibele parametrering en een veilige KNX-integratie in een ruimtebesparend apparaat. Daardoor is de actor ideaal voor woningbouw, utiliteitsbouw en moderne renovatieprojecten.

Nauwkeurige schakeltechniek voor decentrale KNX-automatisering

De schakelactor biedt één kanaal met 16 A contacttechniek en gezamenlijke aansturing van maak- en verbreekfunctie. Via ETS kunnen belangrijke eigenschappen zoals verbreker of maker, schakelen met vertraging en pulsbedrijf gericht aan de toepassing worden aangepast. Daardoor is het apparaat zowel geschikt voor klassieke lichtschakelingen als voor tijdkritische besturingstaken in gebouwen.

Bijzonder praktijkgericht zijn de twee binaire ingangen voor potentiaalvrije contacten. Ze kunnen bijvoorbeeld worden gebruikt met drukknoppen, schakelaars of een temperatuursensor. Af fabriek zijn de ingangen al toegewezen aan de schakeluitgang. Dat vergemakkelijkt de functietest vóór de volledige programmering en bespaart tijd bij de ingebruikname.

Producthighlights voordelen

• Decentrale inbouwmontage: Ideaal voor inbouw dicht bij de belasting of direct in de inbouwdoos.
• 1-voudige schakelactor: Geschikt voor gerichte afzonderlijke toepassingen met een duidelijke kanaalstructuur.
• 16 A schakelcontact: Hoge belastbaarheid voor veel typische schakeltaken in het gebouw.
• Verbreker of maker: Flexibele aanpassing aan de gewenste contactlogica.
• Vertraging en puls: Ondersteunt tijdsafhankelijke schakelfuncties zonder extra apparaat.
• Twee binaire ingangen: Voor potentiaalvrije contacten zoals drukknoppen, schakelaars of sensoren.
• Functietest af fabriek: Fabrieksmatige toewijzing van de ingangen aan de uitgang vergemakkelijkt de eerste controle.
• Geïntegreerde temperatuurbewaking: Verhoogt de bedrijfszekerheid bij hoge belasting of overbelasting.
• KNX Data Secure: Ondersteunt beveiligde communicatie in moderne KNX-installaties.
• Compact toepassingsgebied: Zeer geschikt voor retrofit, ruimteoplossingen en decentrale concepten.

Intelligente functies voor schakelen, drukknoppen en sensortechniek

• Lichtregeling: Schakelt verlichting comfortabel via KNX-drukknoppen, tijdslogica of visualisatie.
• Pulstoepassing: Geschikt voor korte schakelimpulsen, bijvoorbeeld voor trappenhuis, poortbesturing of relaisaansturing.
• Vertraagd schakelen: Nuttig voor naloop, inschakelvertraging of gedefinieerde tijdsverlopen.
• Drukknopintegratie: Binaire ingangen integreren conventionele drukknoppen elegant in het KNX-systeem.
• Montage dicht bij de sensor: Praktisch in ruimtes waarin belasting en bedieningspunt dicht bij elkaar liggen.
• Veilige werking: De temperatuurbewaking ondersteunt een robuuste continue werking.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX inbouw-schakelactor 1-voudig 16A busactor SU 1 KNX 4942520
EAN	4003468491379
Catalogus	Schakelactor
Bussysteem	KNX TP, met KNX Data Secure
Montagetype	Inbouw
Aantal kanalen	1
Contacttype	1x maker, 1x verbreker met gezamenlijke aansturing
Nominale stroom	16 A
Schakelfunctie	Schakelen, vertraging, pulsfunctie, verbreker of maker instelbaar
Binaire ingangen	2 voor potentiaalvrije contacten
Geschikte ingangen	Drukknoppen, schakelaars, temperatuursensor
Bedrijfsspanning KNX	Busspanning, kleiner dan 4 mA
Aansluittype	Schroefklemmen, KNX-busklem
Beschermingsgraad	IP20
Schakelvermogen gloeilamp- en halogeenbelasting	tot 2000 W
Bijzonderheid	Geïntegreerde temperatuurbewaking voor verhoogde bedrijfszekerheid

Flexibele KNX-schakeloplossing voor ruimteautomatisering en retrofit

De Theben KNX inbouw-schakelactor 1-voudig 16A busactor SU 1 KNX 4942520 toont zijn sterke punten overal waar een enkele verbruiker decentraal moet worden geschakeld. Door de inbouwconstructie is hij zeer geschikt voor afzonderlijke lichtkringen, afzuiging, vrijgave van stopcontacten of hulprelais in woonruimtes, hotelkamers en kleine functionele zones. De combinatie van schakeluitgang en twee binaire ingangen bespaart extra componenten en maakt de actor tot een zeer economische oplossing.

Een groot voordeel ligt in de flexibele toepassing. Terwijl veel inbouwactoren alleen pure schakeltaken uitvoeren, kan dit model tegelijkertijd lokale bedieningspunten of eenvoudige sensortechniek integreren. Zo kan met een conventionele drukknop direct ter plaatse een KNX-functie worden geactiveerd, zonder dat een aparte drukknopinterface nodig is. Dat vermindert de bedradingsinspanning en ondersteunt nette renovatieconcepten.

• Decentrale montage direct dicht bij de belasting voor korte leidingwegen en een duidelijke structuur.
• Eén schakeluitgang met hoge belastbaarheid voor veel typische 230 V-toepassingen.
• Twee extra binaire ingangen voor drukknoppen, schakelaars of eenvoudige sensoraansluiting.
• Fabrieksmatige basistoewijzing van de ingangen vergemakkelijkt test en eerste ingebruikname.
• Puls- en vertragingsfuncties maken veel kleine automatiseringstaken direct in het apparaat mogelijk.
• Temperatuurbewaking verhoogt de veiligheid tijdens bedrijf.
• Ondersteuning van KNX Data Secure voor moderne, beveiligde projectering.

Binnen de Theben KNX-familie is dit apparaat vooral interessant wanneer een decentrale inbouwmethode gevraagd is. In tegenstelling tot DIN-railactoren van de fabrikant, bijvoorbeeld meerkanaals schakelactoren voor de verdeelkast, is de SU 1 KNX ontworpen voor gebruik dicht bij de ruimte. Dat is voordelig wanneer slechts één afzonderlijke stroomkring moet worden geschakeld of wanneer in bestaande gebouwen geen vrije reserve in de schakelkast aanwezig is.

Ten opzichte van draadloze varianten van de fabrikant met een vergelijkbaar basisidee is de TP-uitvoering bedoeld voor klassieke bedrade KNX-installaties. Hij biedt een directe integratie op de KNX-leiding en is daarmee ideaal voor nieuwbouw, kernrenovatie of duidelijk gestructureerde buslijnen. Wie een draadloze koppeling nodig heeft, kiest eerder voor RF-varianten, terwijl dit model is geoptimaliseerd voor een stabiele, bedrade busarchitectuur.

Meerkanaals Theben-schakelactoren in de schakelkast zijn de betere keuze wanneer veel belastingen centraal moeten worden gebundeld. De inbouwactor is daarentegen geschikt voor afzonderlijke ruimtes, afgelegen verbruikers of decentrale verbouwingen. In de praktijk betekent dat: centrale actoren zijn sterk bij grotere projecten met veel stroomkringen, terwijl de SU 1 KNX uitblinkt waar flexibiliteit en plaatselijke nabijheid belangrijker zijn dan een hoog aantal kanalen.

Ook bij de integratie van lokale drukknoppen heeft het apparaat voordelen. Dankzij de geïntegreerde binaire ingangen kan een bestaande drukknoppositie zonder aparte interface worden gebruikt. Dat is juist bij renovaties een echt pluspunt, omdat er minder componenten gepland en gemonteerd hoeven te worden.

Vergelijkbare inbouw-schakelactoren zijn onder andere te vinden bij ABB, Hager en MDT. ABB biedt in de KNX-omgeving robuuste schakeloplossingen met een sterke systeemdiepte, vaak eerder met focus op centrale verdeling en brede projectlandschappen. Hager is in veel gebouwen een goede keuze wanneer de installatie sterk op een uniforme systeemomgeving is afgestemd. MDT scoort vaak met zeer uitgebreide parametrering en een hoge functiedichtheid in het prijs-prestatiebereik.

Het wezenlijke verschil van dit Theben-model ligt in de compacte inbouwconstructie, de twee binaire ingangen en de combinatie van lokale aansluiting en veilige KNX-communicatie. In KNX-projecten is de basiscompatibiliteit via gestandaardiseerde datapunten gegeven. Verschillen blijken vooral in de ETS-applicatie, in detailfuncties en in het voorkeursgebruik, dus centraal of decentraal.

In ETS is het aan te raden om de schakeluitgang en de twee binaire ingangen eerst duidelijk op functie te benoemen, bijvoorbeeld „Licht plafond”, „Drukknopingang links” en „Raamcontact techniek”. Zo blijft het project ook bij latere uitbreidingen overzichtelijk en goed leesbaar. Voor eenvoudige lichtschakelingen kan de uitgang worden gekoppeld aan een 1-bit schakelobject, terwijl een lokale drukknop op een binaire ingang hetzelfde groepsadres gebruikt.

Voor praktijkgerichte tijdfuncties is de pulsfunctie zeer nuttig. Een voorbeeld is de aansturing van een trappenhuisrelais of een elektrische deuropener met korte schakeltijd. Moet een ventilator na het uitschakelen nog blijven doorlopen, dan is een uitschakelvertraging een goede keuze. Daarmee wordt de belasting niet alleen geschakeld, maar tegelijk ook zinvol geautomatiseerd.

Wordt op een binaire ingang een potentiaalvrij contact voor statusmeldingen gebruikt, bijvoorbeeld een raamcontact, dan moet daarvoor een eigen groepsadres met duidelijke terugmelding worden aangemaakt. Bij projecten met veel inbouwactoren loont het bovendien om de kanaalnamen naar ruimte en functie te structureren, bijvoorbeeld „BG kantoor licht” of „VD badkamer ventilator”. Zo blijft de diagnose in geval van service duidelijk eenvoudiger.

Voor veilige projecten moet de beveiligde communicatie vanaf het begin netjes in de ETS-structuur worden geïntegreerd. Juist in moderne smart-building-omgevingen is het zinvol om veiligheidsfuncties en gevoelige schakelcommando’s duidelijk te scheiden en logisch te documenteren.

Wanneer een betrouwbare, decentrale en flexibel parametreerbare schakeloplossing gevraagd is, overtuigt de Theben KNX inbouw-schakelactor 1-voudig 16A busactor SU 1 KNX 4942520 met doordachte techniek en hoge praktijkgerichtheid. De actor combineert krachtig schakelen, lokale ingangen en veilige KNX-integratie in één compact inbouwapparaat.

Daarmee is hij een zeer goede keuze voor hoogwaardige elektrische installaties, slimme renovaties en veeleisende KNX-toepassingen in de woning- en utiliteitsbouw. Wie een compacte bouwvorm, sterke functie en professionele systeemintegratie zoekt, vindt hier een overtuigende oplossing voor de dagelijkse praktijk van gebouwautomatisering.
