Description

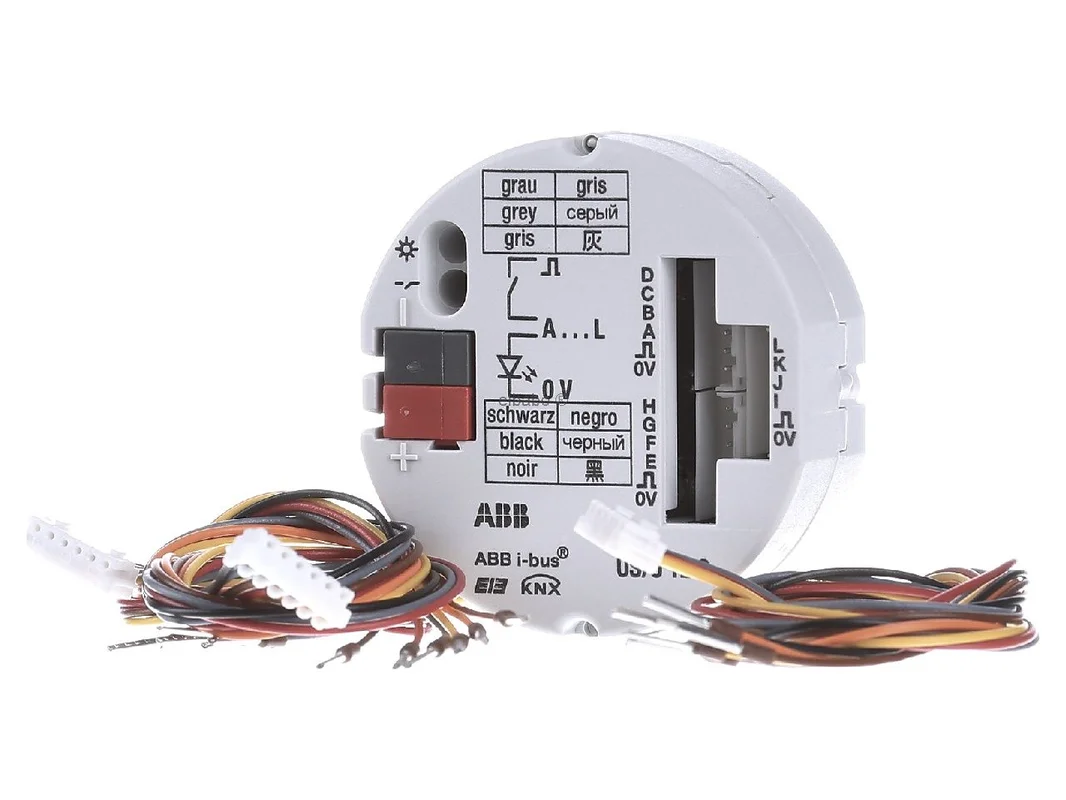

KNX universele interface, drukknopinterface 12-voudig US/U12.2 – ABB – 2CDG110065R0011 – 4016779650120:

De ABB KNX universele interface drukknopinterface 12-voudige binaire ingangen inbouw US/U12.2 2CDG110065R0011 is een compacte oplossing voor de integratie van conventionele drukknoppen, contacten en led-indicaties in moderne KNX-installaties. Het apparaat is ideaal voor inbouwtoepassingen en biedt 12 vrij parametriseerbare kanalen, die afhankelijk van het project als ingang of uitgang kunnen worden gebruikt. Zo kunnen klassieke bedieningspunten, meldcontacten en eenvoudige statusindicaties flexibel in de gebouwautomatisering worden geïntegreerd.

Flexibele KNX-aansluiting voor drukknoppen, contacten en led-indicaties

De universele interface ondersteunt de aansluiting van conventionele drukknoppen en leds, bijvoorbeeld op bedienings- of distoneelstukpanelen. De contactafvraagspanning en de voedingsspanning voor leds worden door het apparaat zelf geleverd. Geïntegreerde voorschakelweerstanden vereenvoudigen de planning en verlagen de bekabelingsinspanning. Met een mogelijke leidingverlenging tot 10 m per aansluiting is het model ook zeer geschikt voor praktijkgerichte inbouwsituaties in woningbouw en utiliteitsbouw.

Producthighlights voordelen

• 12 kanalen: Elk kanaal kan afzonderlijk als ingang of uitgang worden geparametreerd.
• Hoge flexibiliteit: Geschikt voor drukknoppen, schakelaars, contacten en led-indicaties.
• KNX-integratie: Directe integratie in KNX-systemen voor besturing, melding en status.
• Led-voeding: Voedingsspanning voor leds wordt door het apparaat geleverd.
• Geïntegreerde voorschakelweerstanden: Vergemakkelijkt de aansluiting van leds aanzienlijk.
• Leidinglengte tot 10 m: Meer speelruimte bij montage en retrofit.
• Inbouwmontage: Ideaal voor verdekte installatie in de inbouwdoos.
• Praktisch inzetbaar: Perfect voor bedieningspanelen, raamcontacten, meldlijnen en scènedrukknoppen.

Veelzijdige toepassingsgebieden in de KNX-gebouwautomatisering

• Drukknopaansluiting: Klassieke drukknoppen kunnen worden gebruikt voor licht, dimmen, jaloezie of scènes.
• Statusindicaties: Leds visualiseren schakeltoestanden, alarmen of bedrijfsmodi direct ter plaatse.
• Contactafvraag: Deur- en raamcontacten kunnen veilig in KNX-processen worden geïntegreerd.
• Geschikt voor retrofit: Bestaande conventionele bedieningspunten kunnen vaak verder worden gebruikt.
• Bedienings- en distoneelstukpanelen: Goede keuze voor compacte tableau-oplossingen met meerdere signalen.
• Centrale logica: Ingangen kunnen functies zoals schakelen, scène-oproep of melding activeren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX universele interface US/U12.2
Fabrikant	ABB
Artikelnummer	2CDG110065R0011
EAN	4016779650120
Catalogus	Combi I-O apparaat
Bussysteem	KNX
Apparaattype	Universele interface, drukknopinterface, binaire ingangen
Aantal kanalen	12
Parametrering	elk kanaal bruikbaar als ingang of uitgang
Aansluitapparaten	conventionele drukknoppen, contacten, leds
Leidingverlenging	tot 10 m
Voeding	via KNX-bus
Bedrijfsspanning	21 tot 30 V DC
Stroomverbruik	ca. 10 mA
Led-voeding	door het apparaat geleverd
Led-uitgangsstroom	ca. 1,5 mA
Voorschakelweerstanden	geïntegreerd
Montagewijze	inbouw
Beschermingsgraad	IP20

Praktische voordelen, ETS-tips en systeemvergelijking voor moderne KNX-invoermodules

Deze KNX-invoermodule overtuigt vooral daar waar veel conventionele contacten ruimtebesparend in een KNX-installatie moeten worden geïntegreerd. De 12 kanalen zorgen voor een hoge functiedichtheid op een kleine ruimte. Dat is een duidelijk voordeel ten opzichte van kleinere ABB-interfaces met minder kanalen, wanneer meerdere drukknopgroepen, raamcontacten of led-terugmeldingen op één plaats moeten worden samengebracht.

In vergelijking met kleinere ABB-varianten met 2 of 4 kanalen is de 12-voudige uitvoering bijzonder geschikt voor uitgebreidere bedieningspunten, meerdelige drukknopvelden of kleine signaaltableaus. Apparaten met minder kanalen zijn vaak de betere keuze voor afzonderlijke ruimtes of eenvoudige retrofits. De 12-voudige interface toont zijn kracht wanneer veel functies centraal en overzichtelijk gestructureerd moeten worden geregistreerd.

Bij de toepassing blijkt het verschil vooral uit de projectomvang. Kleinere ABB-interfaces worden vaak direct achter een afzonderlijke drukknop of contact ingezet. Deze uitvoering is ideaal wanneer meerdere signalen in één doos, op een tableau of op een gemeenschappelijk montagepunt aanwezig zijn. Daardoor daalt de inspanning voor extra apparaten en groepen van afzonderlijke modules.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld KNX-drukknopinterfaces van MDT, Gira of Hager. MDT zet vaak in op zeer uitgebreide parametrering en extra logische functies. Gira scoort vaak met een sterke systeemnabijheid binnen de eigen schakelomgeving. Hager biedt praktijkgerichte oplossingen voor klassieke gebouwautomatisering. In direct gebruik is de ABB-interface bijzonder interessant wanneer een compacte 12-voudige oplossing met vrij bruikbare kanalen voor drukknoppen en leds gevraagd is. De KNX-integratie verloopt systeemconform, zodat de combinatie met apparaten van andere KNX-fabrikanten in het project in de regel goed mogelijk is.

Voor de ETS-programmering is het aan te bevelen de kanalen al aan het begin duidelijk naar functie te benoemen, bijvoorbeeld licht, scène, raam, storing of led-status. Zo blijft het project ook bij veel objecten overzichtelijk. In de praktijk kan één kanaal dienen als drukknop voor het schakelen van licht, een ander voor lang dimmen en andere kanalen voor raamcontacten of storingsmeldingen. Wanneer led-uitgangen worden gebruikt, is een duidelijke toewijzing van statusobjecten zinvol, zodat terugmeldingen op het bedieningspunt eenduidig en intuïtief blijven.

Een praktijkgericht voorbeeld: vier kanalen nemen de drukknopfuncties voor verlichting in woon- en eetgedeelte over, twee kanalen melden raam open of gesloten, nog eens twee kanalen sturen led-terugmeldingen voor centraal uit en nachtbedrijf aan. De overige kanalen kunnen worden gebruikt voor scènes, paniekfunctie of verwarmingsverlaging. Zo ontstaat met één enkele interface een zeer efficiënte verbinding tussen conventionele bediening en intelligente KNX-logica.

Wie veel drukknoppen, contacten en led-signalen elegant in KNX wil integreren, krijgt met deze universele interface een doordachte en krachtige oplossing. Het flexibele kanaalgebruik, de geïntegreerde led-voeding en de compacte inbouwconstructie maken het apparaat tot de ideale keuze voor moderne woongebouwen, utiliteitsgebouwen en veeleisende retrofits. Zo ontstaat een professioneel KNX-bedieningsniveau met een hoge functionele diepgang en duidelijke voordelen bij planning, montage en gebruik.
