Description

KNX-voeding REG-K/640 mA – Voeding voor domotica 640mA MTN683890 – Schneider Electric – 3606485100258:

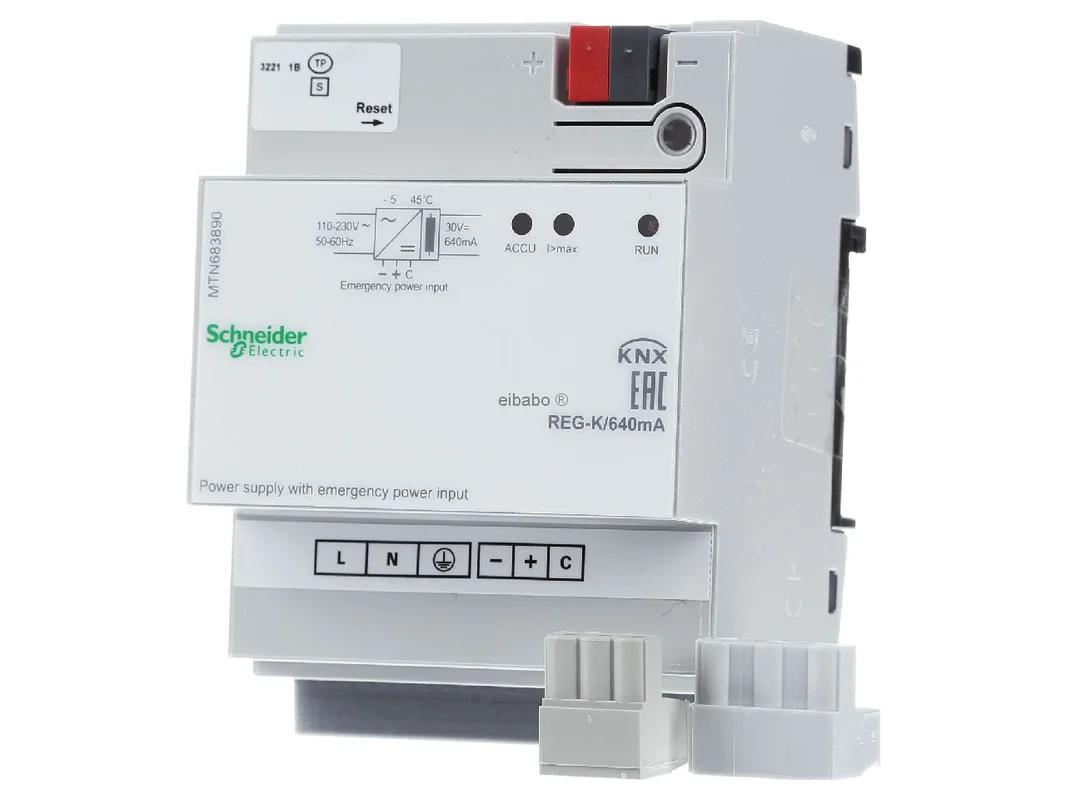

De Schneider Electric KNX-busvoeding REG 30V 640mA met noodstroomingang MTN683890 is de betrouwbare basis voor een stabiele KNX-lijn in woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten. Zij genereert de benodigde busspanning voor een lijn met maximaal 64 busdeelnemers en combineert een hoge bedrijfszekerheid met een praktijkgerichte uitrusting voor de schakelkast.

Stabiele KNX-energievoorziening voor lijnen met hoge bedrijfszekerheid

Met geïntegreerde smoorspoel voor de ontkoppeling van voeding en bus zorgt het apparaat voor een schone en veilige werking van de KNX-lijn. De extra ingang voor een noodstroomvoorziening ondersteunt toepassingen waarbij een gebufferde busspanning gewenst is. Een toets voor spanningsonderbreking en voor het resetten van de aangesloten deelnemers vergemakkelijkt service, diagnose en ingebruikname in het dagelijks gebruik.

Producthighlights voordelen

• Voor maximaal 64 deelnemers: Geschikt voor de voeding van een KNX-lijn met typische lijnstructuur.
• Uitgang 30 V DC: Geschikt voor de KNX-busvoeding in veel standaardtoepassingen.
• 640 mA uitgangsstroom: Solide vermogensreserve voor apparaten in woningbouw en utiliteit.
• Noodstroomingang: Integratie van een gebufferde voeding voor hogere beschikbaarheid.
• Geïntegreerde smoorspoel: Ontkoppelt de spanningsvoorziening betrouwbaar van de bus.
• Resetknop: Snelle spanningsonderbreking en reset van de lijn direct op het apparaat.
• Kortsluitvast: Ondersteunt een robuuste werking in de verdeelkast.
• REG-uitvoering: Ontwikkeld voor montage op DIN-rail TH35 volgens EN 60715.
• Busaansluitklem in plaats van datarail: De aansluiting gebeurt direct en praktijkgericht via busaansluitklem.
• Voor veel KNX-projecten: Zeer goed geschikt voor woningen, kantoren en kleinere functionele zones.

Praktijkgerichte oplossing voor verdeling, service en lijnopbouw

De voeding is ontworpen voor montage op DIN-rails en kan netjes in moderne KNX-verdelingen worden geïntegreerd. Door de directe busaansluiting via een busaansluitklem is geen datarail vereist. Dit vereenvoudigt de opbouw en maakt de oplossing bijzonder interessant voor gestructureerde nieuwinstallaties en voor de modernisering van bestaande verdeelkasten.

In bedrijf overtuigt het apparaat met een stabiele uitgangsspanning, een breed ingangsspanningsbereik van AC 110 tot 230 V bij 50 tot 60 Hz en een compacte bouwvorm. Daarmee is de KNX-busvoeding geschikt voor veel typische lijnen in de gebouwautomatisering waarbij betrouwbaarheid en een duidelijke apparaatopbouw gevraagd zijn.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX-busvoeding REG 30V 640mA met noodstroomingang MTN683890
EAN	3606485100258
Catalogus	Voeding
Bussysteem	KNX
Uitgangsspanning	DC 30 V
Uitgangsstroom	max. 640 mA
Deelnemers per lijn	max. 64 busdeelnemers
Netspanning	AC 110 tot 230 V
Netfrequentie	50 tot 60 Hz
Noodstroomingang	aanwezig
Smoorspoel	geïntegreerd
Resetfunctie	Toets voor spanningsonderbreking en voor resetten
Kortsluitbeveiliging	kortsluitvast
Montagewijze	REG, DIN-rail TH35 volgens EN 60715
Busaansluiting	via busaansluitklem
Datarail	niet vereist
Breedte	4 TE, ca. 72 mm

Meer veiligheid en duidelijke lijnstructuur in de KNX-verdeling

De Schneider Electric KNX-busvoeding REG 30V 640mA met noodstroomingang MTN683890 is ideaal als centrale voeding van een KNX-lijn wanneer een stabiele busspanning, eenvoudig onderhoud en een nette ontkoppeling gevraagd zijn. Bijzonder praktisch is de noodstroomingang, die in veiligheids- en comfortprojecten een gebufferde voeding ondersteunt. Dat is een duidelijk voordeel in gebouwen waarin visualisatie, sensortechniek of logica ook bij netuitval ordelijk moeten reageren.

• Schone voeding van een KNX-lijn met maximaal 64 apparaten.
• Resetknop direct op het apparaat voor snelle service in de schakelkast.
• Geïntegreerde smoorspoel vermindert de behoefte aan extra componenten.
• Noodstroomingang voor projecten met verhoogde beschikbaarheid.
• Compacte breedte voor een ruimtebesparende verdeling.
• Directe busaansluiting zonder datarail vereenvoudigt de montage.

Binnen de KNX-systeemtechniek van Schneider Electric zijn er afhankelijk van het project ook busvoedingen met een andere stroomklasse of met een uitgebreidere focus op diagnose en lijnopbouw. Varianten met een lagere uitgangsstroom zijn eerder geschikt voor kleine lijnen met minder busbelasting, bijvoorbeeld in compacte woonprojecten of bij weinig sensoren en actoren. Het hier beschreven model met 640 mA is daarentegen de sterke keuze voor typische volledige uitrustingen van een lijn.

Modellen zonder noodstroomingang zijn voor standaardinstallaties vaak voldoende wanneer geen gebufferde busspanning nodig is. In projecten met hogere eisen aan beschikbaarheid biedt de MTN683890 echter een duidelijke meerwaarde, omdat een passende noodstroomoplossing kan worden aangesloten.

Voor eenvoudige KNX-lijnen in eengezinswoningen kan een kleinere voeding economisch zijn wanneer het aantal deelnemers en de stroomreserve duidelijk beperkt zijn. In kantoorruimtes, verdelingen per verdieping of technisch dichter bezette lijnen is een 640 mA-voeding meestal de betere keuze, omdat zij meer reserve biedt voor sensoren, actoren en latere uitbreidingen.

Het wezenlijke verschil in toepassing ligt daarom minder in de basisfunctie, maar in de beschikbare busbelasting, de reserve voor uitbreidingsfasen en de optie op gebufferde voeding. Precies hierin speelt dit apparaat zijn sterke punten uit.

Vergelijkbare KNX-busvoedingen van andere gerenommeerde fabrikanten zijn bijvoorbeeld apparaten van MDT, ABB en Siemens. MDT biedt afhankelijk van de serie zeer praktijkgerichte voedingen voor KNX-lijnen, vaak met goed gestructureerde ETS-nabije projectdocumentatie en duidelijke bediening van het apparaat in de verdeler. ABB zet bij vergelijkbare apparaten vaak in op brede systeemintegratie in grotere gebouwprojecten. Siemens is in veel utiliteitsgebouwen sterk wanneer KNX nauw op andere gebouwtechniek wordt afgestemd.

In de toepassing zijn deze producten in principe KNX-compatibel, omdat zij dezelfde taak van de busvoeding vervullen. Verschillen tonen zich vooral in bedieningsconcept, diagnosefuncties, details van de bouwvorm en extra kenmerken zoals noodstroomingang of weergave-elementen. Wie gericht een gebufferde voeding wil integreren, moet vooral op dit punt letten.

Een KNX-busvoeding zelf wordt in ETS in de regel niet als klassiek applicatieapparaat met communicatieobjecten voor de ruimtefunctie geparametreerd. Belangrijk is echter de juiste lijnplanning. In de praktijk moet het aantal deelnemers, hun stroomopname en een zinvolle reserve netjes worden berekend. Voor een lijn met veel tastsensoren, aanwezigheidsmelders en schakelactoren is een reserve nuttig, zodat latere uitbreidingen niet meteen een tweede voeding vereisen.

Een praktijkgericht voorbeeld: In een lijn per verdieping met tastsensoren, verwarmingsactoren, binaire ingangen en weergegevens is het zinvol de busbelasting vroegtijdig op te tellen en een reserve voor latere ruimtefuncties in te plannen. Bij servicegevallen kan de resetknop worden gebruikt om de lijn doelgericht opnieuw te starten. Dat bespaart tijd bij het zoeken naar fouten, bijvoorbeeld wanneer na verbouwingen afzonderlijke deelnemers niet correct reageren.

Een andere tip voor ETS-projecten: lijnen en hoofdgroepen moeten duidelijk worden benoemd, bijvoorbeeld naar verdieping, zone en functie. Zo kunnen spanningssegmenten, lijnkoppelaars en verbruikers logisch worden toegewezen. In grotere projecten verbetert dit het onderhoud aanzienlijk en vermindert het fouten bij ingebruikname en diagnose.

Met deze busvoeding creëert u de stabiele basis voor een krachtige KNX-lijn. De combinatie van 30 V DC, 640 mA uitgangsstroom, geïntegreerde smoorspoel en noodstroomingang maakt het apparaat tot een sterke oplossing voor moderne verdelingen. Wie inzet op een schone lijnvoeding, eenvoudig onderhoud en hoge bedrijfszekerheid, maakt hier een overtuigende keuze voor professionele KNX-projecten.
