Description

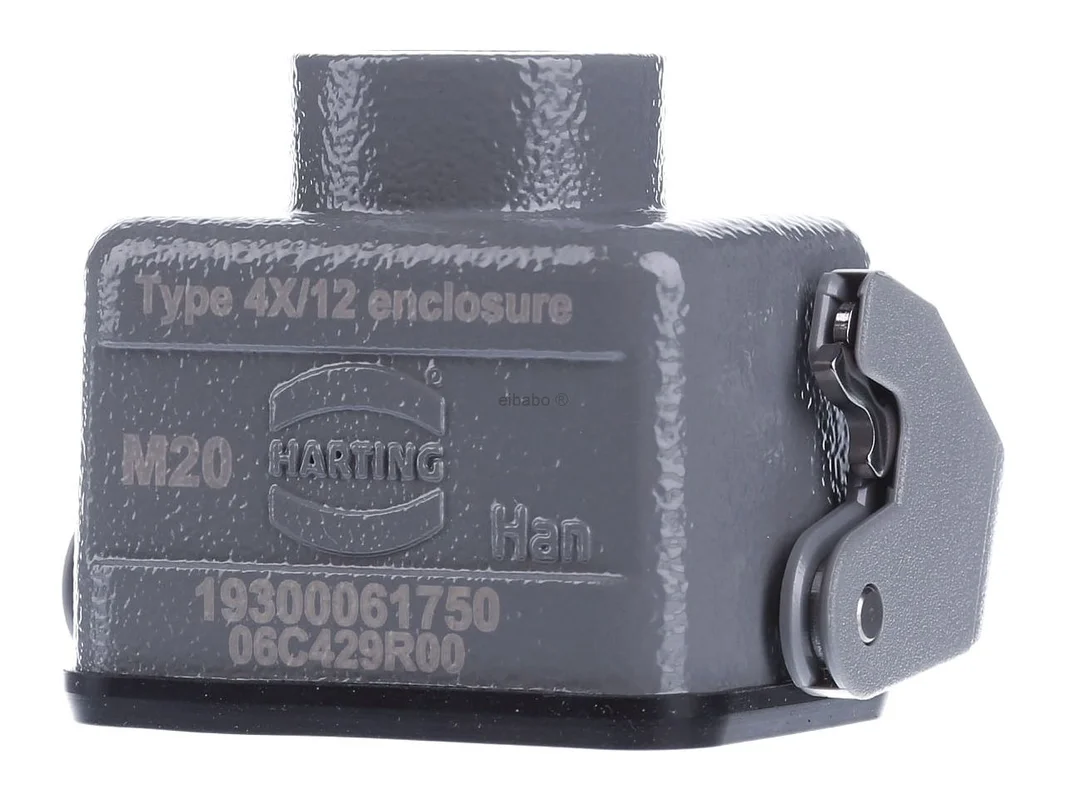

Koppelingshuis 1xM20 – Koppelinghuis voor industrieconnector 19 30 006 1750 – Harting – 5713140125209:

De Harting Han B kabelkoppelbehuizing laag recht met langsbeugelvergrendeling M20 19 30 006 1750 19300061750 is een robuuste oplossing voor industriële connectoren in veeleisende toepassingen. De lage bouwvorm bespaart ruimte, terwijl de rechte kabelinvoer met 1x M20 een duidelijke en praktisch kabelgeleiding ondersteunt. De gepoedercoate behuizing van aluminium persgietwerk in RAL 7037 biedt een slijtvaste oppervlakte voor dagelijks gebruik in machinebouw, automatisering en energietechniek.

Harting Han B kabelkoppelbehuizing voor compacte industriële toepassingen

Deze koppelbehuizing uit de Han B-serie is ontworpen voor kabelzijdige verbindingen en is ideaal wanneer een veilige, duurzame en goed toegankelijke connectoroplossing vereist is. De langsbeugelvergrendeling zorgt voor een stevige vergrendeling. Tegelijkertijd ondersteunt de lage bouwvorm de inbouw bij beperkte montageruimte. Door de combinatie van aluminium persgietwerk, NBR-afdichting en vergrendelingselementen van polycarbonaat en roestvrij staal ontstaat een veerkrachtig behuizing voor veel typische industriële omgevingen.

Producthighlights voordelen

• Lage bouwvorm: Ideaal voor toepassingen met beperkte montageruimte.
• Rechte kabelinvoer: Ondersteunt een nette en directe kabelgeleiding.
• 1x M20 kabeluitgang: Geschikt voor veel gangbare industriële kabelinvoeren.
• Langsbeugelvergrendeling: Snel, veilig en goed hanteerbaar vergrendelen.
• Robuuste metalen behuizing: aluminium persgietwerk biedt hoge mechanische stabiliteit.
• Gepoedercoate oppervlakte: Extra bescherming tegen invloeden van buitenaf.
• NBR-afdichting: Goede afdichting voor industrieel gebruik.
• Han B-serie: Beproefd behuizingsplatform voor industriële connectoren.
• IP65-beschermingsgraad: Bescherming tegen stof en waterstralen bij correct gemonteerde toepassing.
• Groot temperatuurbereik: Geschikt voor veel industriële omgevingen van -40 tot +125 °C.

Technische gegevens in één oogopslag

Compacte bouwvorm, veilige vergrendeling en passende alternatieven voor de praktijk

De Harting Han B kabelkoppelbehuizing komt vooral tot zijn recht waar weinig ruimte beschikbaar is en tegelijk een veerkrachtig verbinding vereist wordt. De lage uitvoering is zeer geschikt voor krappe inbouwruimtes in schakelkasten, aan machines, in productielijnen of bij modulair installaties. De rechte uitgang met M20 is zinvol wanneer de kabel zonder scherpe omleiding moet worden geleid. Dat vereenvoudigt de montage en kan de kabel ontzien.

Vergeleken met hogere behuizingen uit de Han B-serie biedt deze variant vooral voordelen bij de inbouwhoogte. Ten opzichte van uitvoeringen met zijdelingse of gehoekte kabelinvoer is dit de betere keuze wanneer de kabel lineair naar boven of naar buiten moet worden geleid. modellen uit dezelfde serie met twee beugels kunnen interessant zijn bij bijzonder hoge mechanische belasting of bij ander bouwgroottes, terwijl deze versie met één langsbeugel een compacte en snelle oplossing vormt voor veel standaardtoepassingen.

Wie binnen het Harting-programma naar vergelijkbare producten zoekt, vindt vaak varianten met hoge bouwvorm, ander schroefdraadmaten of een afwijkende richting van de kabeluitgang. Deze verschillen hebben vooral invloed op de beschikbare binnenruimte, de manier van kabelgeleiding en de geschiktheid voor speciale inbouwsituaties. Voor toepassingen met hetzelfde insteekvlak, maar een ander kabelgeleiding, zijn gehoekte of hogere Han B-behuizingen vaak de geschiktere keuze.

Vergelijkbare behuizingsoplossingen van ander fabrikanten zijn bijvoorbeeld zware industriële connectoren van ILME, TE Connectiviteit of Phoenix Contact. ILME biedt in veel gevallen robuuste metalen behuizingen met een vergelijkbare industriële oriëntatie, maar deels met een eigen systeemlogica voor accessoires en details van de vergrendeling. TE Connectiviteit legt afhankelijk van de serie ander accenten bij materiaal, afdichtingsconcept en combinatiemogelijkheden. Phoenix Contact richt zich vaak sterk op het systeemconcept rond aansluit- en automatiseringstechniek. Bij een fabrikantoverschrijdende vergelijking moet altijd worden gelet op bouwgrootte, insteekvlak, afdichting, vergrendeling en systeemcompatibiliteit, omdat niet elke oplossing zonder controle direct uitwisselbaar is.

Materiaalopbouw en technische uitvoering voor het industriële dagelijks gebruik

De koppelbehuizing in bouwgrootte 6 B is als lage versie ontworpen voor kabel-naar-kabel-verbindingen. De langsbeugelvergrendeling combineert een veilige vergrendeling met eenvoudige bediening in het servicegeval. De behuizing van aluminium persgietwerk is gepoedercoat en uitgevoerd in RAL 7037 stofgrijs. De afdichting van NBR ondersteunt een betrouwbare afdichting, terwijl componenten van polycarbonaat en roestvrij staal de vergrendeling functioneel en bestendig uitvoeren. Zo ontstaat een doordachte oplossing voor industriële connectoren waarbij compacte afmetingen, beschermingsgraad en praktijkgerichte montage zinvol samenkomen.
