Description

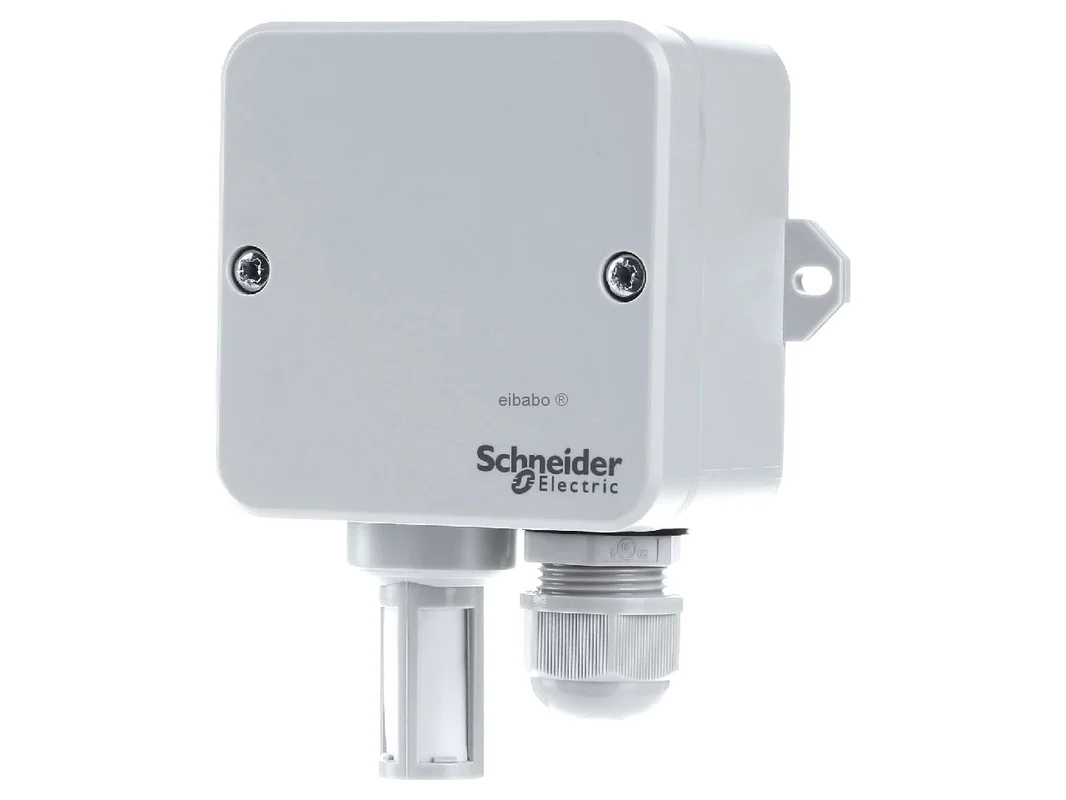

Luchtvochtigheidssensor M171/M172 420mA – Ruimtesensor relatief TM1SHC4 – Schneider Electric – 3606481390141:

De Schneider Electric luchtvochtigheidssensor met stroomuitgang 4-20 mA TM1SHC4 is een nauwkeurige oplossing voor het registreren van de relatieve luchtvochtigheid in veeleisende automatiserings- en HVAC-installaties. Het model is ontworpen voor aansluiting op Modicon M171 en M172 en levert een stabiel stroomsignaal voor de veilige overdracht van meetwaarden naar de besturing. Dankzij IP65, de robuuste constructie en wandmontage is de sensor geschikt voor vele toepassingen waarin vochtigheidswaarden betrouwbaar moeten worden gemeten en geregeld.

Nauwkeurige vochtigheidsmeting voor Modicon-besturingen

De Schneider Electric luchtvochtigheidssensor met stroomuitgang 4-20 mA TM1SHC4 ondersteunt een nauwkeurige bewaking van de relatieve luchtvochtigheid van 0 % tot 100 %. Het analoge 4-20-mA-signaal wordt veel gebruikt in gebouwautomatisering en industriële automatisering, omdat het storingsbestendig werkt en zich goed in bestaande systemen laat integreren. Daarmee is de sensor een passende keuze voor toepassingen in ventilatie, klimaat, regeling en procesbewaking.

Producthighlights voordelen

• Voor Modicon M171/M172: Geschikt voor integratie in compatibele PLC- en HVAC-systemen van Schneider Electric.
• Meetbereik 0 % tot 100 % rV: Registreert de relatieve luchtvochtigheid over het volledige praktijkrelevante bereik.
• Analoge uitgang 4-20 mA: Beproefd signaal voor een betrouwbare meetwaardeoverdracht, ook bij langere leidingen.
• Beschermingsgraad IP65: De behuizing is beschermd tegen stof en sproeiwater en ontworpen voor veeleisende omgevingen.
• Wandmontage: Eenvoudige en duidelijke installatie op geschikte meetpunten in de ruimte of installatiezone.
• Voor vochtigheidsregeling: Geschikt voor toepassingen in klimaat, ventilatie, technische ruimte en automatiseringsomgevingen.
• Schroefklemmen: Praktische elektrisch aansluiting voor een nette bedrading.
• Breed temperatuurbereik: Geschikt voor gebruik in omgevingen van -40 tot 60 °C.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Luchtvochtigheidssensor met stroomuitgang 4-20 mA TM1SHC4
Artikelnummer fabrikant	TM1SHC4
EAN	3606481390141
Catalogus	Laagspanningsaccessoires
Productreeks	Modicon M171/M172
Producttype	Luchtvochtigheidssensor
Type accessoire	Meetaccessoire, sonde
Meetgrootheid	Relatieve luchtvochtigheid
Meetbereik	0 % tot 100 % rV
Uitgangssignaal	1 x 4-20 mA
Signaalnauwkeurigheid	± 3 % rV
Voedingsspanning	9 tot 28 V DC
Max. stroomverbruik	20 mA
Montagewijze	Wandmontage
Bevestiging	2 bevestigingspunten
Elektrische aansluiting	Schroefklemmen
Beschermingsgraad	IP65
Bedrijfstemperatuur	-40 tot 60 °C
Opslagtemperatuur	-40 tot 70 °C
Vervuilingsgraad	2
Overspanningscategorie	I
Afmetingen	100 x 122 x 50,5 mm

Voordelen, toepassing en passende alternatieven voor vochtigheidsmeting

De Schneider Electric luchtvochtigheidssensor met stroomuitgang 4-20 mA TM1SHC4 overtuigt vooral daar waar robuuste vochtigheidsmeting met eenvoudige PLC-aansluiting gevraagd is. Het stroomsignaal is zeer geschikt voor omgevingen met mogelijke storingsinvloeden en voor installaties waarbij een stabiele signaaloverdracht belangrijk is. Dankzij de uitvoering voor wandmontage kan de sensor gericht op representatieve meetlocaties worden ingezet.

• Hoge praktisch toepasbaarheid: Geschikt voor HVAC, technische ruimtes, bedrijfsgebouwen en industriële nevenruimtes.
• Gerichte regeling: Ondersteunt de vochtigheidsregeling in ventilatie- en klimaatconcepten.
• Robuuste buitenzijde: IP65 is een duidelijk voordeel in een stoffige of licht vochtige omgeving.
• Goede systeemintegratie: Ontwikkeld voor de Modicon M171/M172-wereld van Schneider Electric.

Binnen het assortiment van de fabrikant is de TM1SHC4 vooral zinvol wanneer uitsluitend de luchtvochtigheid met een 4-20-mA-signaal moet worden geregistreerd. Vergelijkbare sensoren uit de serie onderscheiden zich meestal door de gemeten grootheid of het type uitgang. Temperatuursensoren uit dezelfde familie zijn eerder bedoeld voor pure temperatuurregeling, terwijl gecombineerde varianten met extra temperatuurwaarde voordelen bieden wanneer beide meetgrootheden parallel moeten worden geregistreerd. modellen met digitaal communicatie zijn vaak beter geschikt voor complexe bustructuren, terwijl de TM1SHC4 uitblinkt bij klassieke analoge techniek.

Vergeleken met vergelijkbare sensoren van ander gerenommeerde fabrikanten zoals Siemens, Belimo of Honeywell ligt het wezenlijke verschil vaak in de systeemkoppeling, het signaaltype en de afstemming op het betreft regelplatform. Veel producten van ander fabrikanten zijn eveneens verkrijgbaar als wandsensor met 4-20-mA-uitgang, maar zijn niet altijd direct afgestemd op de Modicon-omgeving. Bij bestaande Schneider Electric installaties is de TM1SHC4 daarom een bijzonder passende keuze voor een uniforme integratie.

Toepassingsgebieden in gebouw- en installatieautomatisering

• Ventilatie-installaties: Voor vraaggestuurde regeling van luchtvochtigheid in toe- en afvoersystemen.
• Klimaatinstallaties: Voor stabiele ruimtecondities in kantoor, techniek en bedrijfsomgevingen.
• Technische ruimtes: Voor bewaking van vochtkritische zones met gevoelige apparatuur.
• Gebouwautomatisering: Als meetelement voor PLC-ondersteunde vochtigheidsregeling.
• Industriegerelateerde toepassingen: Voor robuuste vochtigheidsmeting in beschermde procesomgevingen.

Meerwaarde voor uitvoering en integratie

Als luchtvochtigheidssensor voor Modicon M171 en M172 registreert het model de relatieve luchtvochtigheid van 0 % tot 100 % en stelt daarvoor een analoge uitgang van 4 mA tot 20 mA ter beschikking. De uitvoering in beschermingsklasse IP65 ondersteunt het gebruik in veeleisende omgevingen waarin stofbescherming en bescherming tegen sproeiwater belangrijk zijn. Dankzij de constructie voor wandmontage is de sensor geschikt voor een nette, vaste installatie op goed gekozen meetpunten. Zo kan de vochtigheid in HVAC- en automatiseringssystemen nauwkeurig worden gemeten, geëvalueerd en in de regeling worden geïntegreerd.
