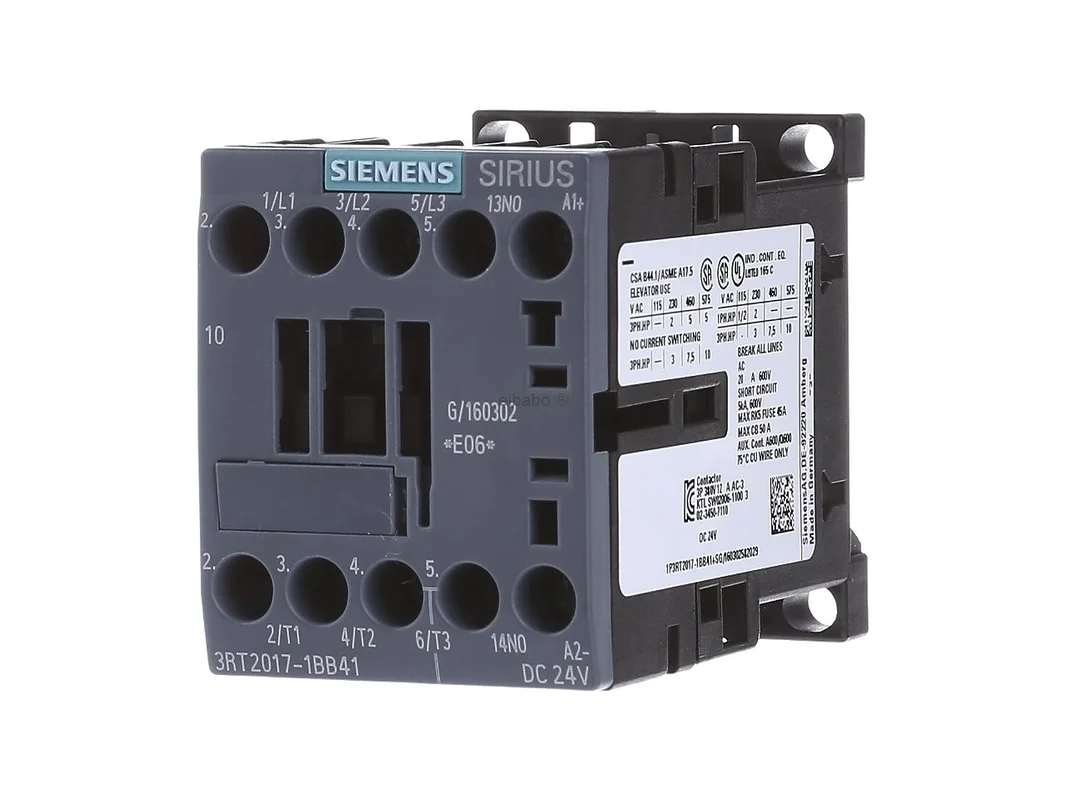

Magneetschakelaar 24DC 5.5KW/400V,1NO 3RT2017-1BB41 – Siemens – 4011209784024:

De Siemens vermogenscontactor 3RT2017-1BB41 is een compacte en krachtige oplossing voor het veilig schakelen van motoren in industriële installaties. Als 3-polige SIRIUS contactor met DC 24 V bediening, geïntegreerd hulpmaakcontact en schroefaansluiting is hij ideaal geschikt voor nauwkeurige besturingstaken waarbij betrouwbaarheid, overzichtelijke bedrading en hoge bedrijfszekerheid vereist zijn.

Siemens vermogenscontactor 3RT2017-1BB41 voor efficiënte motorbesturing

Met een classificatie voor AC-3e/AC-3 tot 12 A en 5,5 kW bij 400 V is deze vermogenscontactor ontworpen voor veel klassieke motortoepassingen in de machinebouw, schakelkastbouw en automatisering. De bouwgrootte S00 zorgt voor een ruimtebesparende integratie, terwijl de schroefaansluiting aan de voorzijde nette en eenvoudige bedrading ondersteunt. Het geïntegreerde hulpmaakcontact vereenvoudigt de opbouw van extra besturingsfuncties en helpt extern componenten te besparen.

Producthighlights voordelen

• Betrouwbaar motorschakelen: Ontworpen voor het schakelen van motoren in AC-3e- en AC-3-toepassingen.
• Compacte bouwgrootte S00: Bespaart ruimte in de schakelkast en vergemakkelijkt de integratie.
• DC 24 V bediening: Ideaal voor veel moderne besturingen en industriële DC-concepten.
• 3-polige uitvoering: Geschikt voor typische draaistroomtoepassingen.
• 1 geïntegreerd hulpmaakcontact: Ondersteunt meld-, vergrendelings- of besturingstaken zonder extra inspanning.
• Schroefaansluiting: Robuuste, beproefde aansluitingstechniek voor overzichtelijke en veilige bedrading.
• Onderdeel van het SIRIUS-systeem: Zeer goed te combineren met ander Siemens-componenten in de verbruikersaftakking.
• Hoge contactbetrouwbaarheid: Ontwikkeld voor constante schakelprestaties in industrieel bedrijf.
• Klimaatbestendige uitvoering: Geschikt voor veeleisende omgevingen in het dagelijkse installatiegebruik.
• Wereldwijd inzetbaar: Dankzij een brede basis van normen en goedkeuringen interessant voor veel markten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Vermogenscontactor 3-pin DC-bediend met hulpmaakcontact schroefaansluiting
Artikelnummer fabrikant	3RT2017-1BB41
Alternatieve schrijfwijze	3RT20171BB41
EAN	4011209784024
Serie	SIRIUS 3RT2
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Uitvoering	3-polig, DC-bediend
Bouwgrootte	S00
Nominale bedrijfsstroom AC-3	12 A
Motorvermogen bij 400 V	5,5 kW
Schakelcategorie	AC-3e / AC-3
Besturingsspanning	24 V DC
Hulpcontact	1 maakcontact
Hoofdcontacten	3 maakcontacten
Aansluittechniek	Schroefaansluiting
Montagetype	DIN-rail of schroefmontage
Nominale isolatiespanning	690 V
Beschermingsgraad	IP20
Vervuilingsgraad	3
Stootspanningsvastheid	6 kV
Mechanische levensduur	tot 30.000.000 schakelcycli
Bedrijfstemperatuur	-25 tot +60 °C
Breedte	45 mm
Hoogte	57,5 mm
Diepte	73 mm

Siemens SIRIUS contactortechniek in vergelijking en in de praktijk

Binnen het SIRIUS-portfolio behoort dit model tot de compacte vermogenscontactors voor klein tot middelgrote motorbelastingen. Ten opzichte van zwaardere varianten uit dezelfde serie is de 3RT2017-1BB41 ontworpen voor een slanke opbouw en voor toepassingen tot 12 A in AC-3. Dat maakt hem bijzonder interessant voor transporttechniek, pompen, ventilatoren, kleiner compressoren of algemene machinefuncties met 24 V DC-besturing.

In vergelijking met vergelijkbare Siemens-contactors met dezelfde bouwgrootte maar een ander spoelspanning, ligt het belangrijkste verschil in de aansluiting op de aanwezige besturing. Wanneer in de installatie al een 24 V DC-besturing wordt gebruikt, biedt deze uitvoering duidelijke voordelen bij integratie en standaardisering. Varianten met veerklemaansluiting zijn meer geschikt waar snelle, onderhoudsarme bedrading gewenst is. Deze versie met schroefaansluiting scoort daarentegen met klassieke, duidelijk gedefinieerde klemtechniek.

Als opvolger van oudere Siemens-apparaten uit dezelfde vermogensklasse wordt deze bouwvorm vaak gekozen wanneer een moderne SIRIUS-oplossing met hoge systeemcompatibiliteit wordt gezocht. In combinatie met passende overbelastingsrelais, hulpcontactschakelaars, functiemodules en voedingsoplossingen kan een netjes afgestemde verbruikersaftakking worden opgebouwd.

• Voordeel in de toepassing: Compacte afmetingen in combinatie met hoge schakelprestaties voor veel standaardmotoren.
• Praktisch nut: Geïntegreerd hulpmaakcontact bespaart ruimte en vereenvoudigt stuurkringen.
• Systeemvoordeel: Zeer goed te combineren met ander Siemens SIRIUS-componenten.
• Planningszekerheid: Goed geschikt voor installaties met een 24 V DC-besturingsconcept.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn afhankelijk van het project bijvoorbeeld contactors uit de series Schneider Electric TeSys D, ABB AF of Eaton DILM. Deze producten dekken vergelijkbare motortoepassingen af, maar verschillen afhankelijk van de serie in spoeltechniek, accessoiresysteem, afmetingen en aansluitconcept. Voor bestaande Siemens SIRIUS-opbouwen is de 3RT2017-1BB41 meestal de geschiktere keuze, omdat accessoires, opbouw en combinatie met Siemens-componenten in de praktijk vaak eenvoudiger en consistenter zijn.

Siemens vermogenscontactor voor schakelkast, motorstarter en systeemopbouw

Het apparaat maakt deel uit van het modulair SIRIUS-systeem en is daarmee ontworpen voor een doorlopende samenwerking met afgestemde componenten. Daardoor kunnen uiteenlopende apparaatcombinaties in de verbruikersaftakking worden gerealiseerd. Veel van deze combinaties zijn af fabriek getest, wat de planning en opbouw vergemakkelijkt. Voor gebruikers betekent dat meer efficiëntie bij constructie, bedrading en service.

De frontaansluitingen ondersteunen goed toegankelijke bedrading in de schakelkast. Geïntegreerde hulpcontactschakelaars verlagen de complexiteit van de opbouw, omdat minder extra componenten nodig zijn. De contactor is bovendien klimaatbestendig uitgevoerd en voorbereid op Internationale inzet. Door zijn geschiktheid voor moderne efficiëntieklassen zoals IE3 en IE4 past hij zeer goed in eigentijdse machine- en aandrijfconcepten.

Wie binnen het Siemens-portfolio een compacte, normconforme en praktijkgerichte oplossing voor het schakelen van motoren zoekt, krijgt met deze vermogenscontactor een veelzijdig schakelapparaat voor veeleisende industriële toepassingen. Zo ontstaat een overtuigende combinatie van vermogen, ruimtebesparing en nette integratie in moderne besturings- en schakelinstallaties.

Toepassingsgebieden

• Machinebouw: Voor motoren in productie- en bewerkingsinstallaties.
• Transporttechniek: Voor het schakelen van transportbanden en aandrijvingen.
• Pompen en ventilatoren: Voor typische motorbelastingen in voorzieningen en techniek.
• Schakelkastbouw: Ideaal bij compacte ruimtebehoefte en overzichtelijke bedrading.
• Automatisering: Geschikt voor 24 V DC-besturingen in moderne installaties.

De Siemens 3RT2017-1BB41 is een doordachte keuze voor iedereen die een compacte, krachtige en systeemgeschikte vermogenscontactor voor industriële motortoepassingen zoekt.
