Description

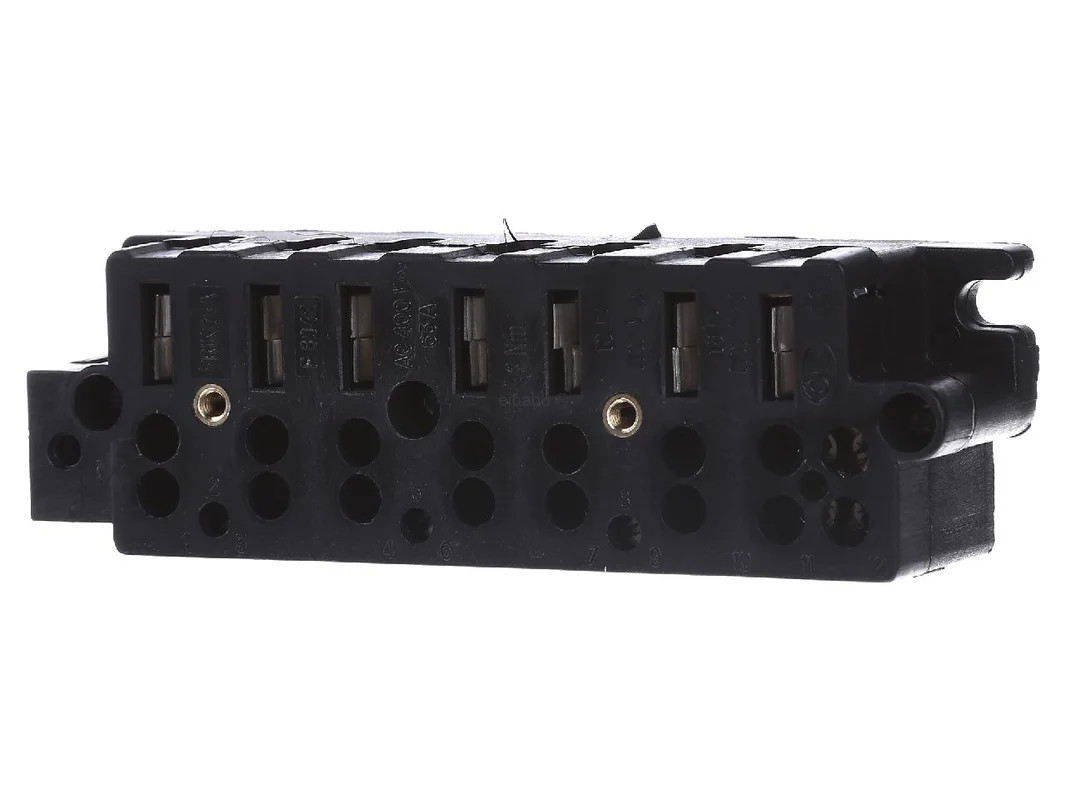

Meter plug-in terminal – Insteek-uiteinde-aansluiting voor meettoestel ZSD-ZSK/DS – Eaton – 226450 – 4015082264505:

De Eaton metersteekklem ZSD-ZSK/DS 226450 is een gepast accessoire voor moderne inbouwmeetapparaten en meterkasten. De uitvoering met 3 polen plus N/PE combineert een steekbare aansluiting aan de meterzijde met een schroefbare bedrading aan de kabelzijde. Zo ondersteunt het onderdeel een nette, veilige en servicevriendelijke integratie in geschikte meetplaatsen.

Eaton metersteekklem voor normconforme en overzichtelijke bedrading

Met tarifaansluiting, aansluiting van onderen en twee klemposities per pool is deze metersteekklem ontworpen voor toepassingen waarbij overzicht, stevige bevestiging en een duidelijke structuur in het meterveld belangrijk zijn. De bouwvorm is geschikt voor gebruik in passende ZSD-systemen en ondersteunt een geordende bedrading bij 400 V en 63 A. Het halogeenvrije materiaal vult het professionele gebruik in veeleisende elektrisch installaties aan.

Producthighlights voordelen

• 3-polig plus N/PE: Geschikt voor typische meet- en aansluittaken in de meteromgeving.
• Tarifaansluiting geïntegreerd: Ondersteunt toepassingen met extra tariefschakeling.
• Steekbaar en schroefbaar: Meterzijde steekbaar, kabelzijde schroefbaar voor een praktijkgerichte montage.
• Twee klemposities per pool: Vergemakkelijkt de gestructureerde kabelgeleiding.
• Twee klemposities voor N: Biedt extra flexibiliteit in het nulleidergebied.
• Aansluiting van onderen: Ondersteunt een nette kabelgeleiding in het meterveld.
• Voor 63 A en 400 V: Geschikt voor gangbare eisen in het meetplaatsbereik.
• Geleiderdoorsnede 10 tot 16 mm²: Te gebruiken voor massieve geleiders en voor fijndradige geleiders met adereindhuls.
• Halogeenvrij: Zinvol voor installaties met hogere eisen aan de materiaalkeuze.
• Met N-rail: Ondersteunt de functionele integratie in de systeemopbouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Metersteekklem ZSD-ZSK/DS
Artikelnummer fabrikant	226450
EAN	4015082264505
Catalogusbereik	Accessoire inbouwmeetapparaat
Modelcode	ZSD-ZSK/DS
Producttype	Metersteekklem
Aantal polen	3-polig + N/PE
Aantal klemposities per pool	2
Aantal klemposities N	2
Aansluitpositie	onder
Aansluittype kabelzijde	schroefbaar
Aansluittype meterzijde	steekbaar
Nominale stroom	63 A
Nominale spanning	400 V
Tarifaansluiting	ja
Met pen	nee
Vermogensverlies	3,3 W
Geleiderdoorsnede massief	10 tot 16 mm²
Geleiderdoorsnede flexibele met adereindhuls	10 tot 16 mm²
Materiaalkenmerk	halogeenvrij
Uitvoering	met N-rail
Nominale stroom overbelastingsbeveiliging volgens ÖVE R 21 met standaard-pin	50 A
Lengte/diepte	33 mm
Breedte	149 mm
Hoogte	45 mm
Normverwijzing	RoHS-conform

Praktische voordelen, systeemrelatie en zinvolle alternatieven

De Eaton metersteekklem is geschikt voor meetplaatsen waarbij een snelle apparaataansluiting met duidelijke scheiding van de aansluitzijden gevraagd is. In de dagelijkse installatiepraktijk blijkt het voordeel vooral bij onderhoud, vervanging en nette veldbedrading. De steekbare meterzijde kan processen vereenvoudigen, terwijl de schroefbare kabelzijde is ontworpen voor stevige bevestiging en goede traceerbaarheid.

• Servicevriendelijk: De combinatie van steek- en schroeftechniek vergemakkelijkt werkzaamheden aan de meetplaats.
• Overzichtelijke bedrading: Onderzijdige invoer en meerdere klemposities bevorderen een duidelijke kabelgeleiding.
• Passend voor ZSD-systemen: Als accessoire binnen de Eaton ZSD-omgeving afgestemd op gebruik in het meterveld.
• Met tarifaansluiting: Geschikt wanneer naast de pure energiemeting ook tariefsignalen moeten worden geïntegreerd.
• Materiaalvoordeel: Halogeenvrije uitvoering ondersteunt toepassing in veel gebouwconcepten.

Binnen het Eaton-assortiment is deze uitvoering doelgericht gepositioneerd als metersteekklem DS. Ten opzichte van eenvoudige aansluitklemmen zonder tarifaansluiting biedt zij meer functionaliteit in de meetomgeving. Vergeleken met accessoires zoals kappen of afschermingen uit dezelfde serie vervult zij de directe elektrisch aansluitfunctie en niet de bescherming of veldscheiding. Ook ten opzichte van voedingsadapters binnen het ZSD-systeem ligt de focus hier duidelijk op de meteraansluiting en niet op de voeding.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van het meetsysteem bijvoorbeeld steekbare meteraansluitoplossingen van Hager, ABB of Siemens in aanmerking. De belangrijkste verschillen liggen meestal in de systeemvrijgave, de bouwvorm van het meterveld, de wijze van contactlegging en in lands- of netbeheerdergebonden voorschriften. Een directe uitwisselbaarheid moet daarom altijd alleen binnen het vrijgegeven kast- en meetsysteem worden gecontroleerd. Vooral bij meterkasten en meetplaatsen is systeemcompatibiliteit belangrijker dan een loutere overeenstemming in stroom, spanning of aantal polen.

Aanvullende details over de metersteekklem DS in de ZSD-omgeving

De aanduiding „ZSD-ZSK/DS_Zählersteckklemme (DS)” wijst al op de duidelijke systeemrelatie: het onderdeel is ontworpen als accessoire voor ZSD-metertafels en inbouwmeetapparaten. De gebruiker profiteert van een compacte bouwvorm, een duidelijk gedefinieerde aansluitpositie aan de onderzijde en een elektrisch uitvoering voor typische taken in de gebouwenergieverdeling.

Bijzonder relevant is de geschiktheid voor geleiderdoorsneden van 10 tot 16 mm². Daardoor kan de klem in veel praktijkgerichte installaties in het meetplaatsbereik worden ingezet. De twee klemposities per pool en twee extra klemposities voor de nulleider creëren reserves voor een gestructureerde bedrading. Dat helpt bij een goed leesbare installatie en kan latere aanpassingen vergemakkelijken.

De Eaton ZSD-ZSK/DS 226450 is daarmee een doordachte keuze voor elektrovakmensen die een steekbare en tegelijk schroefbare metersteekklem zoeken met tarifaansluiting, N/PE-uitvoering en passende systeemrelatie voor de ZSD-omgeving.
