Miniatuurstroomonderbreker 1-pins C-6A – Miniatuur stroomonderbreker 1-polig C6A MCN106 – Hager – 3250614311123:

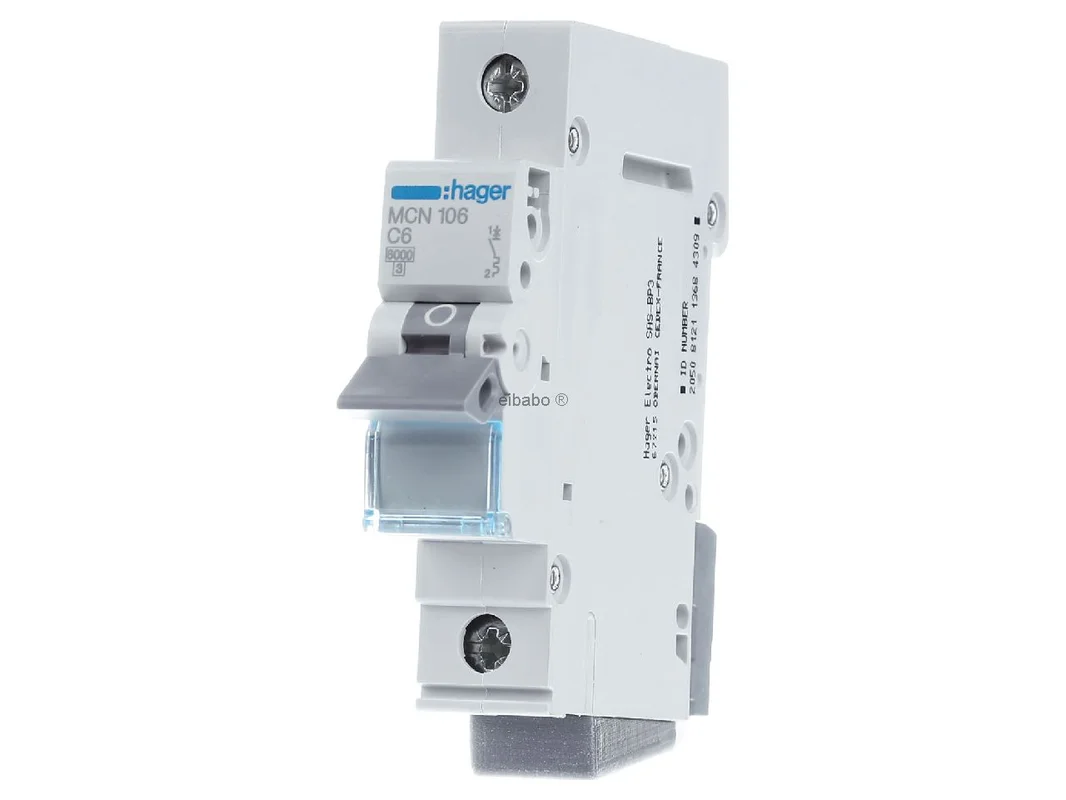

De Hager installatieautomaat MCN106 is een compacte beveiligingsschakelaar voor de veilige beveiliging van stroomkringen in woningbouw, utiliteitsbouw en bedrijfsomgevingen. Met 1-polig uitvoering, C-karakteristiek en 6 kA schakelvermogen beschermt hij leidingen betrouwbaar bij overbelasting en kortsluiting. De nominale stroom van 6 A maakt hem de passende keuze voor geselecteerde eindgroepen met gematigde inschakelstroom.

Nauwkeurige leidingbeveiliging voor moderne verdelers met Hager MCN106

Het apparaat is ontworpen voor AC-netten en combineert een ruimtebesparende bouwvorm met degelijke techniek voor inbouw in verdeelinrichtingen. De C-karakteristiek is vooral geschikt voor stroomkringen waarbij kortstondig hogere inschakelstromen kunnen optreden. Daartoe behoren onder ander bepaalde lichtkringen, stuurstroomkringen of kleiner aandrijvingen. Dankzij de 1-module-brede bouwvorm kan de installatieautomaat efficiënt in gangbare installaties worden geïntegreerd.

Producthighlights voordelen

• Betrouwbare bescherming: Beschermt leidingen doeltreffend bij overbelasting en kortsluiting.
• 1-polige uitvoering: Ideaal voor de gerichte beveiliging van afzonderlijke stroomkringen.
• C-karakteristiek: Geschikt voor toepassingen met gematigde inschakelstroom.
• 6 A nominale stroom: Passend voor fijn afgestemde beveiligingsconcepten in eindgroepen.
• 6 kA schakelvermogen: Solide veiligheidsreserve volgens IEC 60898-1 bij 230 V AC.
• Compact 1-moduleformaat: Bespaart ruimte in de verdeler en vergemakkelijkt de planning.
• Voor AC 230 tot 400 V: Flexibel inzetbaar in veel klassieke installaties.
• Schroefklemmen: Beproefde aansluittechniek voor een veilige bedrading.
• Breed geleiderbereik: Geschikt voor massieve en flexibele geleiders.
• Montage op DIN-rail: Snelle inbouw in genormeerde verdelers.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hager
Model	MCN106
EAN	3250614311123
Producttype	Installatieautomaat
Catalogus	Installatieautomaat
Aantal polen	1
Aantal beveiligde polen	1
Uitschakelkarakteristiek	C
Nominale stroom	6 A
Nominale spanning	230 tot 400 V AC
Nominale isolatiespanning Ui	500 V
Nominale stootspanning Uimp	4 kV
Schakelvermogen Icn	6 kA volgens IEC 60898-1 bij 230 V AC
Schakelvermogen Icu	10 kA volgens IEC 60947-2
Frequentie	50 tot 60 Hz
Breedte in module-eenheden	1
Inbouwdiepte	70 mm
Beschermingsgraad	IP20
Energiebegrenzingsklasse	3
Overspanningscategorie	3
Vervuilingsgraad	2
Geleiderdoorsnede eendraads	1 tot 35 mm²
Geleiderdoorsnede meerdradig	1 tot 25 mm²
Aansluittype boven	Schroefklem
Aansluittype onder	Biconnect
Montagepositie	360° mogelijk
Spanningstype	AC

Installatieautomaat 1-polig 6 kA C-karakteristiek 6 A in de praktijkvergelijking

De Hager installatieautomaat MCN106 is geschikt voor stroomkringen waarbij een B-type te vroeg zou kunnen aanspreken. De C-karakteristiek is daarom vaak de betere keuze bij belastingen met een iets hogere inschakelstroom. Typisch voordelen zijn een stabiel beveiligingsgedrag, compacte afmetingen en een goede integratie in klassieke onderverdelers.

• Voor licht en besturing: Goed geschikt voor geselecteerde lichtkringen, deurbeltransformatoren, besturingen of klein motorbelastingen.
• Meer reserve bij het inschakelen: C-karakteristiek verminderd onnodige uitschakelingen bij kortstondige aanloopstroom.
• Ruimtebesparend: Slechts 1 module-eenheid breed, daardoor ideaal bij beperkte verdelerruimte.
• Overzichtelijke planning: 6 A nominale stroom ondersteunt fijn gedifferentieerde beveiligingsconcepten.
• Normconforme bescherming: Ontwikkeld voor betrouwbare inzet in genormeerde AC-installaties.

In het Hager assortiment zijn vergelijkbare varianten met een ander karakteristiek of ander nominale stroom verkrijgbaar. Een B6A-schakelaar van dezelfde fabrikant is meestal bedoeld voor zuiver ohmse belastingen en onkritische inschakelstromen. Een C10A- of C16A-model biedt daarentegen meer stroomdraagvermogen, maar moet voor ander leidingdimensies en belastingsprofielen worden uitgelegd. De keuze hangt daarom altijd af van leiding, belastingstype en beveiligingsconcept.

In vergelijking met een Hager schakelaar met B-karakteristiek reageert de MCN106 toleranter op kortstondige stroompieken. Ten opzichte van een D-type is hij voor veel standaardtoepassingen de praktijkgerichtere oplossing, omdat de D-karakteristiek meestal bedoeld is voor duidelijk hogere inschakelstromen in speciale toepassingen.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld modellen van ABB, Siemens of Schneider Electric met 1-polig uitvoering, 6 A en C-karakteristiek. Belangrijke verschillen liggen vaak in de klemopbouw, het railconcept, de seriecompatibiliteit en de betreft systeemomgeving in de verdeler. Voor een uniforme montage en passende accessoires is binnen een bestaande Hager installatie meestal een apparaat uit dezelfde serie bijzonder zinvol.

Toepassingsgebieden en meerwaarde voor de keuze

• Woningbouw: Voor geselecteerde eindgroepen met passende dimensionering.
• Utiliteitsbouw: Voor stuur- en lichtstroomkringen in schakelinstallaties.
• Bedrijfsomgevingen: Voor compacte verdelers met duidelijk gedefinieerde belasting.
• Modernisering: Passend bij vervanging van een 1-polig C6A-beveiligingsschakelaar.
• Nieuwe installatie: Goede keuze voor normconforme verdelers met laag ruimtebehoefte.

Als een installatieautomaat 1-polig met 6 kA, C-karakteristiek, 6 A en 1 module wordt gezocht, biedt dit model een passende oplossing voor nauwkeurige leidingbeveiliging, compacte verdeling en betrouwbare werking in veel AC-toepassingen.
