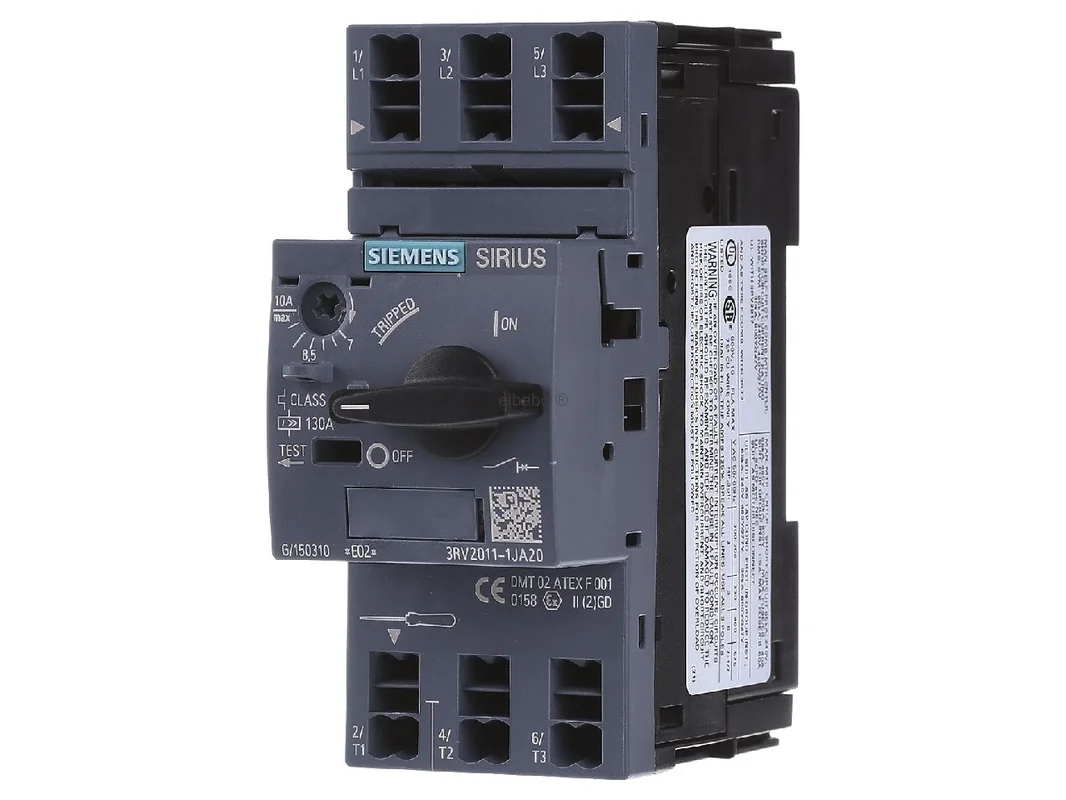

Motorbeveiligingsschakelaar 7-10A S00 3RV2011-1JA20 – Siemens – 4011209724365:

De Siemens motorbeveiligingsschakelaar 3RV2011-1JA20 is een compacte vermogensschakelaar uit de SIRIUS 3RV2-serie in bouwgrootte S00. Hij is ontwikkeld voor betrouwbare motorbeveiliging in het bereik van 7 tot 10 A en combineert overbelastingsbeveiliging, kortsluitbeveiliging en een veilige scheidingsfunctie in één apparaat. Dankzij de robuuste constructie, geringe warmteontwikkeling en de veerklemaansluiting is dit model ideaal voor moderne verbruikersafgangen en efficiënte aandrijvingen.

Nauwkeurige motorbeveiliging voor aandrijvingen, machines en schakelkasten

Met CLASS 10 uitschakeling biedt het apparaat een passende beschermingskarakteristiek voor veel typische motortoepassingen. De thermisch uitschakelaar werkt in het bereik van 7 tot 10 A, terwijl de magnetische N-uitschakelaar bij 130 A zorgt voor snelle uitschakeling in geval van kortsluiting. Zo kunnen motoren, toevoerleidingen en installatiedelen effectief worden beschermd. De compacte S00-bouwvorm bespaart ruimte in de schakelkast en ondersteunt een nette, efficiënte opbouw.

Producthighlights voordelen

• Betrouwbare motorbeveiliging: Beschermt motoren en verbruikers tegen overbelasting en kortsluiting.
• Instelbaar bereik: Thermische uitschakeling van 7 tot 10 A voor een passende afstemming op de motor.
• Snelle kortsluitreactie: Magnetische uitschakelaar met 130 A voor hoge veiligheid.
• CLASS 10: Geschikt voor veel standaardaandrijvingen met gedefinieerd aanloopgedrag.
• Compacte bouwgrootte S00: Ideaal voor krappe inbouwruimtes in de schakelkast.
• Veerklemaansluiting: Snelle, onderhoudsarme en trilvaste geleideraansluiting.
• Veilige scheiding: Ondersteunt het veilig spanningsvrij schakelen van installatiedelen van het net.
• Geschikt voor IE3- en IE4-motoren: Goede keuze voor moderne, energie-efficiënte aandrijvingen.
• Klimaatbestendige uitvoering: Ontworpen voor veeleisende industriële omgevingen.
• Systeemgeschikt: Passend binnen het SIRIUS-systeembouwpakket met uniform toebehoren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens motorbeveiligingsschakelaar vermogensschakelaar S00 7-10A 3RV2011-1JA20 3RV20111JA20
Fabrikantartikelnummer	3RV2011-1JA20
EAN	4011209724365
Serie	SIRIUS 3RV2
Catalogus	Vermogensschakelaar motorbeveiliging
Producttype	motorbeveiligingsschakelaar / vermogensschakelaar
Bouwgrootte	S00
Aantal polen	3-polig
Toepassingsgebied	motorbeveiliging
Uitschakelklasse	CLASS 10
Thermisch instelbereik	7 … 10 A
Magnetische uitschakelaar	130 A
Aansluittype	Veerklemaansluiting
Schakelvermogen	Standaardschakelvermogen
Nominale bedrijfsspanning	tot 690 V AC
Nominale isolatiespanning	690 V
Nominale stootspanning	6 kV
Icu bij 400 V AC	100 kA
Vermogen bij AC-3, 230 V	2,2 kW
Vermogen bij AC-3, 400 V	4 kW
Vermogen bij AC-3, 500 V	5,5 kW
Vermogen bij AC-3, 690 V	7,5 kW
Fase-uitvalgevoelig	ja
Beschermingsgraad	IP20
Breedte	45 mm
Hoogte	106 mm
Diepte	97 mm

Systeemvoordelen, praktische toepassing en slimme alternatieven voor motorbeveiliging

In het industriële dagelijks gebruik scoort het apparaat met een duidelijk voordeel: het combineert meerdere beveiligingsfuncties in één compacte oplossing. Dat bespaart ruimte, vereenvoudigt de projectering en vermindert de bedrading in de hoofdstroomkring. Dankzij de geringe eigenwarmte is toepassing in dicht bezette verbruikersafgangen bijzonder aantrekkelijk. De veerklemaansluiting ondersteunt bovendien een snelle montage en zorgt voor een vast contact, ook bij trillingen.

Binnen het Siemens-portfolio behoort dit model tot de 3RV2-reeks en vervangt het functioneel oudere apparaten uit de 3RV1-serie. Ten opzichte van oudere uitvoeringen profiteren gebruikers van een moderne systeemintegratie, afgestemd toebehoren en een goede geschiktheid voor actuele motorrendementsklassen. Voor toepassingen met een ander stroombereik of afwijkende beveiligingstaak zijn binnen dezelfde familie verdere varianten beschikbaar voor installatiebeveiliging, transformatorbeveiliging, startercombinaties of gebruik als hoofd- en NOOD-UIT-schakelaar.

In vergelijking met vergelijkbare Siemens-apparaten met schroefaansluiting biedt deze variant voordelen bij montagetijd, onderhoudsarmheid en trilvastheid. Modellen met geïntegreerd hulpcontact of extra uitschakelaars zijn daarentegen eerder geschikt wanneer meld- of afstandsschakelfuncties direct op het apparaat vereist zijn. Voor zuivere standaardaandrijvingen zonder extra signalen is deze uitvoering vaak de slanke en economische keuze.

Vergelijkbare producten van andere fabrikanten zijn onder meer Eaton motorbeveiligingsschakelaars uit de PKZM0-serie, Schneider Electric TeSys GV2 en ABB-apparaten uit de MS116-serie. Deze producten dekken vergelijkbare beveiligingstaken af, maar verschillen per reeks in toebehorensysteem, aansluittype, bouwvorm en integratie in bestaande schakelapparatuurprogramma’s. Wie al inzet op het SIRIUS-systeembouwpakket, profiteert bij dit Siemens-model meestal van de bijzonder eenvoudige compatibiliteit met passend toebehoren, hulpcontacten en voedingsoplossingen.

Toepassingsgebieden en extra meerwaarde voor planning en gebruik

• motorafgangen: Ideaal voor de beveiliging van draaistroommotoren in machines en installaties.
• Schakelkastbouw: Goed geschikt voor compacte velden met beperkte ruimte.
• Transporttechniek: Passend voor aandrijvingen met betrouwbare overbelastings- en kortsluitbeveiliging.
• Pompen en ventilatoren: Zinvol voor typische standaardbelastingen in gebouwen en industriële omgevingen.
• Modernisering: Interessant bij de omschakeling naar efficiënte IE3- of IE4-motoren.

Extra meerwaarde biedt de sterke systeemoriëntatie van de SIRIUS-reeks. Uniform toebehoren over meerdere bouwgroottes heen vereenvoudigt selectie, voorraadbeheer en service. Ook internationale toepassingen zijn eenvoudiger te plannen, omdat de serie breed erkend is en in veel industriële omgevingen wordt ingezet. Voor speciale toepassingsgevallen zijn binnen het systeem verdere varianten beschikbaar voor explosiegevaarlijke gebieden, IT-netten of uitgebreide beveiligingstaken. Dat maakt de serie bijzonder flexibel voor groeiende of veranderende installatieconcepten.

De Siemens motorbeveiligingsschakelaar 3RV2011-1JA20 is een doordachte oplossing voor nauwkeurige motorbeveiliging, compacte schakelinstallaties en een efficiënte integratie in moderne industriële systemen.
