Description

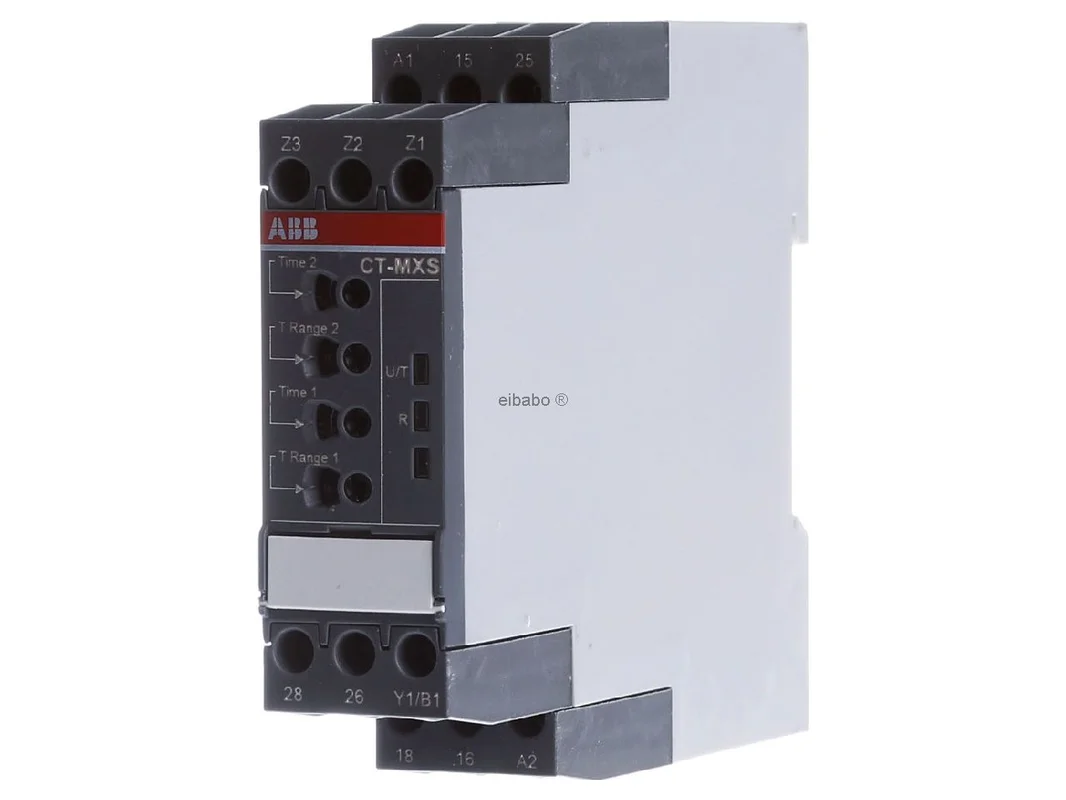

Multifunctioneel tijdrelais 24-48VDC 24-240VAC – Tijdrelais CT-MXS.22S – ABB – 1SVR730030R3300 – 4016779851428:

De ABB multifunctionele tijdrelais CT-MXS.22S 1SVR730030R3300 is een veelzijdige oplossing voor nauwkeurige tijdsturingen in de industrie, gebouwtechniek en schakelkastbouw. Met 2 wisselcontacten, een breed stuurspanningsbereik van 24 tot 240 V AC en 24 tot 48 V DC en vijf selecteerbare tijdfuncties dekt het veel typische schakeltaken af met slechts één apparaat. De compacte bouwvorm, de nauwkeurige instelling via frontelementen en de mogelijkheid om twee extern potentiometers aan te sluiten maken het relais bijzonder flexibele in gebruik.

ABB multifunctionele tijdrelais voor flexibele tijdsturing

Het tijdrelais uit de CT-S serie is ontworpen voor economische en universele toepassingen. Het is geschikt voor vertraagde schakelprocessen, kloktaken en impulsfuncties wanneer in installaties een zuivere, goed instelbare tijdlogica vereist is. Dankzij de twee afzonderlijk bruikbare tijdbereiken en de duidelijke statusweergave via LED kan de functie tijdens bedrijf snel worden herkend en veilig worden aangepast.

Producthighlights voordelen

• Multifunctioneel: Eén apparaat voor vijf gangbare tijdfuncties.
• Breed spanningsbereik: Geschikt voor 24 tot 240 V AC en 24 tot 48 V DC.
• 2 wisselcontacten: Meer flexibiliteit bij integratie in besturingen.
• Groot tijdbereik: Instelbaar van 0,05 s tot 300 h.
• 2 x 10 tijdbereiken: Fijne aanpassing voor korte en lange schakeltijden.
• Nauwkeurige frontbediening: Directe instelling via goed toegankelijke bedieningselementen.
• Externe aanpassing mogelijk: Aansluiting van twee extern potentiometers voor fijnafstelling.
• Stuuringang: Spanningsgerelateerde aansturing voor gedefinieerde processen.
• Compacte breedte: Ideaal voor gebruik op de DIN-rail in de schakelkast.
• Robuuste industriële techniek: Voor dagelijks gebruik in veeleisende omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productnaam	CT-MXS.22S
Artikelnummer van de fabrikant	1SVR730030R3300
EAN	4016779851428
Catalogus	Tijdrelais
Producttype	Multifunctionele tijdrelais
Serie	CT-S
Uitgangen	2 wisselcontacten, 2 c/o, SPDT
Stuurspanning AC	24 tot 240 V AC
Stuurspanning DC	24 tot 48 V DC
Frequentie	50/60 Hz, DC
Tijdfuncties	5
Tijdbereiken	2 x 10
Tijdbereik	0,05 s tot 300 h
Typische functies	asymmetrische in- en uitschakelvertraging, impuls aan/uit, pulsgenerator met start aan of uit, enkele impuls, aan/uit-functie
Stuuringang	spanningsgerelateerd, niet potentiaalvrij
Aansluiting extern potentiometer	2 aansluitingen aanwezig
Nominale stroom AC-12	4 A bij 230 V
Nominale stroom AC-15	3 A bij 230 V
Nominale stroom DC-12	4 A bij 24 V
Nominale stroom DC-13	2 A bij 24 V
Schakelspanning	tot 250 V
Minimaal schakelvermogen	12 V / 10 mA
Beschermingsgraad	Behuizing IP50, klemmen IP20
Overspanningscategorie	III
Vervuilingsgraad	3
Aansluitwijze	Schroefklemmen
Montage	DIN-rail
Breedte	22,5 mm
Hoogte	85,6 mm
Diepte	103,7 mm
Bedrijfstemperatuur	-25 tot +60 °C
Statusweergave	2 LEDs

Voordelen in gebruik, serievergelijking en passende alternatieven

De ABB multifunctionele tijdrelais 2 wisselcontacten 24-240V AC/DC CT-MXS.22S 1SVR730030R3300 toont zijn sterke punten vooral daar waar meerdere tijdtaken met weinig planningsinspanning moeten worden opgelost. Bij onderhoud, retrofit en seriebouw vervangt het vaak meerdere afzonderlijke relaistypen. Dat bespaart ruimte in de schakelkast, vereenvoudigt de selectie en verlaagt de inspanning voor service en reserveonderdelenbeheer.

• Ideaal voor service: Eén multifunctioneel apparaat dekt veel standaardtaken af.
• Geschikt voor ombouw: Het brede spanningsbereik vergemakkelijkt vervanging in bestaande installaties.
• Voor zuivere processen: Twee wisselcontacten maken flexibele signaal- en lastpaden mogelijk.
• Voor nauwkeurige instellingen: Twee tijdbereiken kunnen precies op de toepassing worden afgestemd.
• Voor decentrale bediening: Externe potentiometers zijn nuttig wanneer de tijd van buitenaf moet worden aangepast.

Binnen het ABB-assortiment is de CT-S serie ontworpen voor een hoge mate van universaliteit. Vergeleken met eenvoudige apparaten met één functie uit dezelfde serie biedt de CT-MXS.22S duidelijk meer speelruimte bij wisselende taken. Apparaten met één functie zijn zinvol wanneer slechts één vaste functie nodig is en de toepassing duidelijk gedefinieerd is. De CT-MXS.22S is daarentegen de betere keuze wanneer bij ingebruikname, onderhoud of installatieaanpassing meerdere bedrijfsmodi open moeten blijven.

Nabije ABB-alternatieven zijn modellen uit de CT-S serie met ander klemtechniek of een ander aantal functies. Varianten met Push-in aansluiting zijn bijzonder geschikt voor snelle bedrading. Apparaten met één functie uit dezelfde serie zijn vaak in het voordeel wanneer een proces permanent vastligt en geen multifunctionaliteit nodig is. Voor toepassingen met een uitgebreid temperatuurbereik biedt de CT-S familie afhankelijk van de uitvoering verdere passende opties.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van de toepassing onder ander tijdrelais van Siemens, Finder of Schneider Electric in aanmerking. Siemens SIRIUS tijdrelais worden vaak gebruikt in sterk gestandaardiseerde industriële omgevingen. Finder tijdrelais scoren vaak met brede beschikbaarheid in de gebouwtechniek. Schneider Electric Zelio Time apparaten zijn populair bij klassieke automatiseringstaken. Belangrijke verschillen liggen meestal in functionaliteit, klemtechniek, spanningsbereik, bedieningslogica en in de details van de ingangsaansturing. Bij vervanging moet daarom altijd worden gecontroleerd of stuuringang, contacttype en tijdfunctie exact bij de bestaande schakeling passen.

Toepassingsgebieden en meerwaarde van de CT-S tijdrelaisserie

• Machinebouw: Voor gedefinieerde start-, stop- en klokprocessen.
• Schakelkastbouw: Voor compacte tijdfuncties op DIN-rail.
• Gebouwautomatisering: Voor vertraagde schakelprocessen in stuurketens.
• Onderhoud en service: Ideaal wanneer één apparaat veel taken moet afdekken.
• Modernisering: Goed geschikt voor retrofit en vervanging in bestaande installaties.

De CT-S serie van ABB behoort tot de economische en universele tijdrelaisseries van de fabrikant. Het programma omvat multi- en apparaten met één functie en maakt daarmee een zeer flexibele configuratie voor veel besturingstaken mogelijk. Afhankelijk van het apparaat zijn meerdere tijdbereiken van 0,05 seconden tot 300 uur beschikbaar. Daardoor kunnen zowel korte impulsen als lange vertragingen betrouwbaar worden gerealiseerd. Geselecteerde modellen uit de serie zijn bovendien ontworpen voor een uitgebreid temperatuurbereik, wat de toepassingsmogelijkheden in veeleisende omgevingen verder vergroot.

Deze ABB tijdrelais is een sterke keuze voor iedereen die een nauwkeurige, veelzijdige en economische multifunctionele tijdrelais zoekt voor industriële besturingen en moderne schakelinstallaties.
