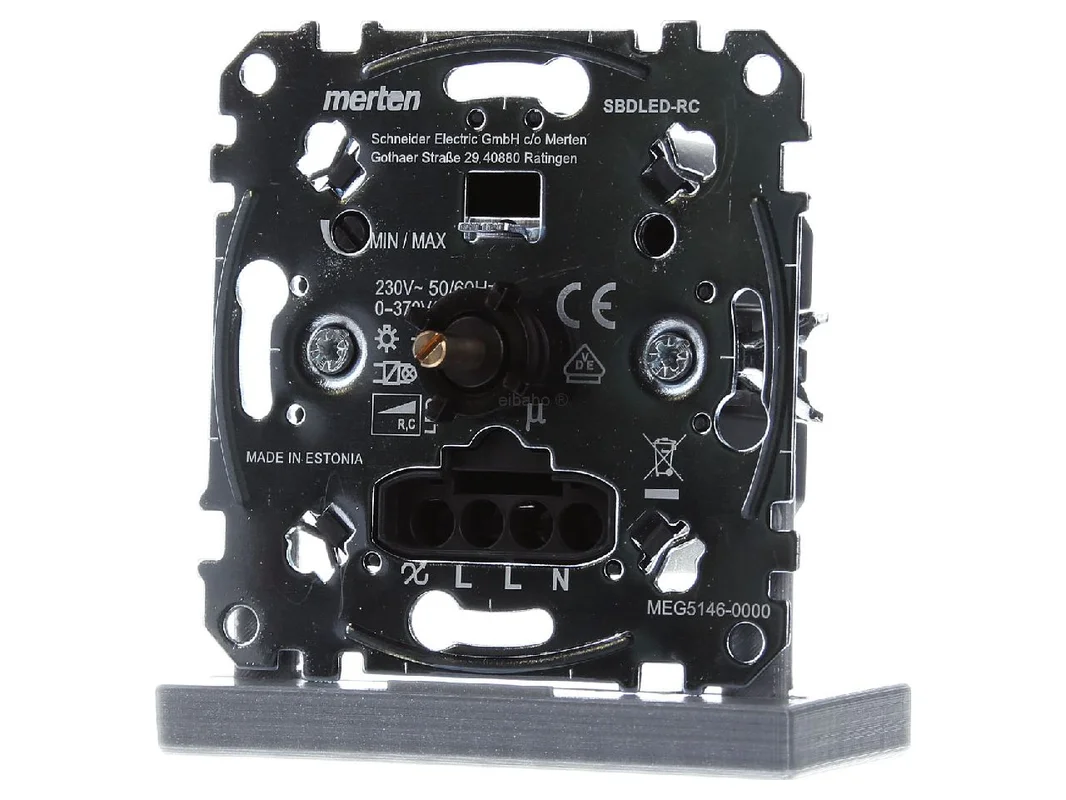

Multiwire LED-draaidimmer AC 230V – Dimmer inbouw MEG5146-0000 – Merten – 4042811233020:

De Merten led-draaidimmer-inzet Multiwire AC 230V 50/60Hz MEG5146-0000 is een moderne oplossing voor nauwkeurige lichtregeling in woning- en utiliteitsbouw. De inbouwdimmer is geschikt voor dimbare ledlampen, gloeilampen en voor HV- en NV-halogeen met elektronische transformator. Dankzij faseafsnijding, een zeer lage minimumlast en optionele nulleider zorgt hij voor een rustig, schoon dimbeeld, ook bij gevoelige ledlichtbronnen.

Nauwkeurige lichtregeling voor moderne led-installaties

De inzet is ontworpen voor veeleisende lichtconcepten waarbij comfort, flexibiliteit en stabiele dimprestaties gevraagd zijn. Hij kan in bestaande wisselschakelingen worden geïntegreerd en beschikt over een geïntegreerde druk-wisselschakelaar. Installatie is mogelijk zonder nulleider, maar met aangesloten nulleider verbetert het dimgedrag nogmaals duidelijk. Daardoor is de dimmer ideaal voor renovatie, modernisering en de gerichte vervanging van oudere inzetten.

Producthighlights voordelen

• Geschikt voor veel belastingstypen: Ondersteunt dimbare ledlampen, gloeilampen, HV-halogeen en NV-halogeen met elektronische transformator.
• Faseafsnijdingstechniek: Bijzonder geschikt voor veel moderne ledlichtbronnen en capacitieve belastingen.
• Zeer lage minimumlast: Ook klein ledbelastingen kunnen schoon en fijn worden geregeld.
• Optionele nulleider: Aanbevolen voor nog beter dimgedrag en meer stabiliteit tijdens gebruik.
• Inbouw in wisselschakelingen: Praktisch bij lichtpunten die vanaf meerdere plaatsen worden bediend.
• Geïntegreerde druk-wisselschakelaar: Schakelen en dimmen in één compacte inzet.
• Instelbare minimale helderheid: Helpt bij de aanpassing aan verschillende ledlampen.
• Softstart: Zacht inschakelen met aangename lichtopbouw.
• Hoge bedrijfszekerheid: Kortsluitvast, overbelastingsvast en oververhittingsvast.
• Flexibele montage: Uitgevoerd met klauw- en schroefbevestiging en schroefklemmen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Merten
Artikelnummer fabrikant	MEG5146-0000
EAN	4042811233020
Catalogus	Dimmers
Producttype	led-draaidimmer-inzet
Serie	Merten
Montagewijze	Inbouw
Uitvoering apparaat	Mechanisme met bevestigingsframe
Bediening	Draai-/drukbediening
Schakelfunctie	Aan/uit, geïntegreerd wisselcontact
Dimmethode	Faseafsnijding
Geschikte belastingen	ohms en capacitief
Nominale spanning	AC 230 V, 50/60 Hz
Nominale stroom	10 A
Ledbelasting zonder nulleider	3 tot 200 W, max. 1,3 A
Ledbelasting met nulleider	0 tot 200 W, max. 1,3 A
Gloeilampen zonder nulleider	3 tot 370 W
Gloeilampen met nulleider	0 tot 370 W
HV-halogeen zonder nulleider	3 tot 370 W
HV-halogeen met nulleider	0 tot 370 W
NV-halogeen met E-trafo zonder nulleider	3 tot 370 W
NV-halogeen met E-trafo met nulleider	0 tot 370 W
Aansluitwijze	Schroefklemmen
Geleiderdoorsnede	max. 2 x 2,5 mm²
Aanhaalmoment	0,5 Nm
Nevenschakelaaringang	ja
Lichtwaardengeheugen	ja
Te gebruiken met drukknop	ja
Beschermingsgraad	IP20
Slagvastheid	IK02
Bedrijfstemperatuur	-5 tot +35 °C
Certificeringen	VDE, CE
Normen	EN 60669-2-1, EN 61000-6-3
Breedte	71 mm
Hoogte	71 mm
Diepte	47 mm
Inbouwdiepte	29 mm

Flexibele dimmeroplossing voor verbouwing, renovatie en led-retrofit

De Merten led-draaidimmer-inzet Multiwire AC 230V 50/60Hz MEG5146-0000 is bijzonder geschikt voor installaties waarbij bestaande bedradingen verder gebruikt moeten worden. Omdat de inzet ook zonder nulleider kan worden gebruikt, is hij een sterke keuze voor moderniseringen in bestaande gebouwen. Wordt de nulleider extra aangesloten, dan profiteert de gebruiker van een nog rustigere werking, een uitgebreid lager dimbereik en een fijnere regeling bij lage belastingen.

In directe vergelijking met eenvoudige led-dimmers van de fabrikant biedt de Multiwire-uitvoering meer flexibiliteit bij de bedrading en meer zekerheid bij kritische ledbelastingen. Ten opzichte van klassieke universele dimmers ligt het voordeel in de duidelijke focus op moderne, dimbare ledlichtbronnen en capacitieve belastingen. Dat maakt de inzet bijzonder interessant wanneer flikkeren, onrustig lichtverloop of slechte dimbaarheid vermeden moeten worden.

Binnen het Merten programma is dit basiselement bovendien met veel schakelaarseries combineerbaar, mits een passende centraalplaat en een gepast frame worden gebruikt. Daardoor kan de technische upgrade optisch netjes in bestaande Merten schakelaarprogramma’s worden geïntegreerd. Bij vergelijkbare Merten inzetten zonder Multiwire-concept kan het toepassingsgebied afhankelijk van de bedrading of led-compatibiliteit beperkter uitvallen.

Als vergelijkbare oplossingen van ander merken komen afhankelijk van het systeem bijvoorbeeld led-draaidimmers van Busch-Jaeger, Gira of Jung in aanmerking. Verschillen tonen zich vaak in de compatibiliteit met bepaalde lamptypen, in het onderste dimbereik, in de integratie in wisselschakelingen of in de vraag of een nulleider absoluut noodzakelijk is. Wie een Merten installatie met hoge designcompatibiliteit en flexibele retrofit zoekt, is met deze inzet bijzonder goed geadviseerd.

Toepassingsgebieden en belangrijke praktijkvoordelen

• Woonruimtes: Ideaal voor dimbare ledverlichting in woon-, slaap- en eetruimtes.
• Renovatie: Zeer geschikt wanneer er geen nulleider op de inbouwlocatie aanwezig is.
• Modernisering: Zinvol bij het vervangen van oudere draaidimmers door een voor led geschikte oplossing.
• Wisselschakeling: Geschikt voor lichtinstallaties met bediening vanaf meerdere plaatsen.
• Fijnafstelling: Bijzonder nuttig bij gevoelige leds dankzij instelbare minimale helderheid.
• Planbare integratie: Aan te vullen met passende Merten centraalplaat en frame.

Meer techniek, meer comfort, meer controle in het dagelijks leven

Deze led-draaidimmer-inzet is ontwikkeld voor een betrouwbare en gebruiksvriendelijke lichtregeling. Het basiselement wordt zonder centraalplaat geleverd en is bedoeld voor combinatie met passende Merten afdekkingen en frames. De bevestiging gebeurt naar keuze via klauwen of schroeven, wat de montage in veel inbouwsituaties vergemakkelijkt.

Bijzonder praktisch is het geïntegreerde wisselcontact. Daardoor kan de inzet in bestaande wisselschakelingen worden geïntegreerd, zonder te moeten afzien van comfortabel dimmen. De geïntegreerde softstart ondersteunt een aangenaam inschakelen, terwijl bescherming tegen kortsluiting, overbelasting en oververhitting voor een veilige werking in het dagelijks gebruik zorgt.

Voor ledtoepassingen is de lage minimumlast een duidelijk voordeel. In tweedraadsinstallaties kunnen ledlampen van 3 tot 200 W worden gedimd. In de aanbevolen driedraadsinstallatie met nulleider begint het bereik al bij 0 W tot 200 W. Ook gloeilampen, HV-halogeenlampen en NV-halogeenlampen met elektronische transformator worden tot 370 W ondersteund. Daarmee dekt de inzet zowel klassieke als moderne verlichtingsconcepten in één apparaat af.

Met 71 x 71 x 47 mm, een inbouwdiepte van 29 mm, beschermingsgraad IP20 en een geleiderdoorsnede tot 2 x 2,5 mm² past de inzet in veel gangbare inbouwtoepassingen. Het resultaat is een professionele lichtregeling die technische veelzijdigheid, hoge ledcompatibiliteit en comfortabele bediening in één compacte Merten inzet verenigt.
